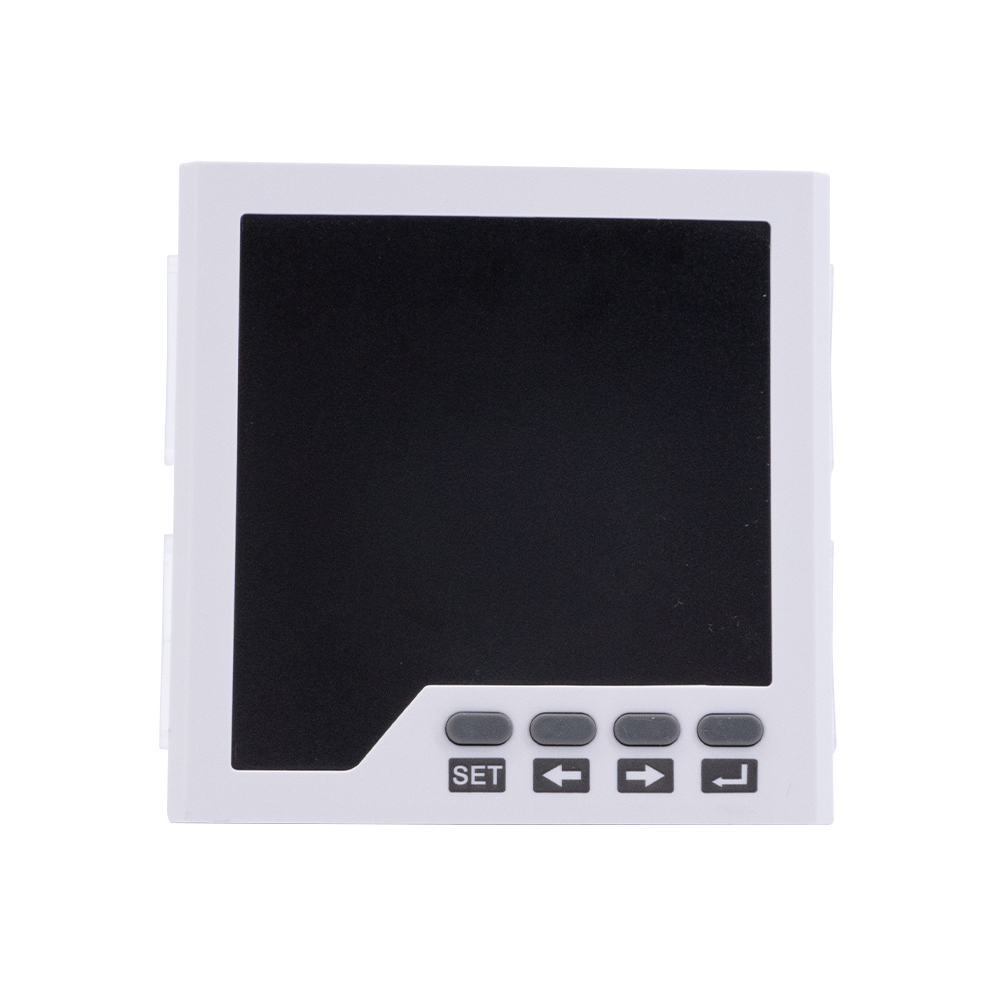

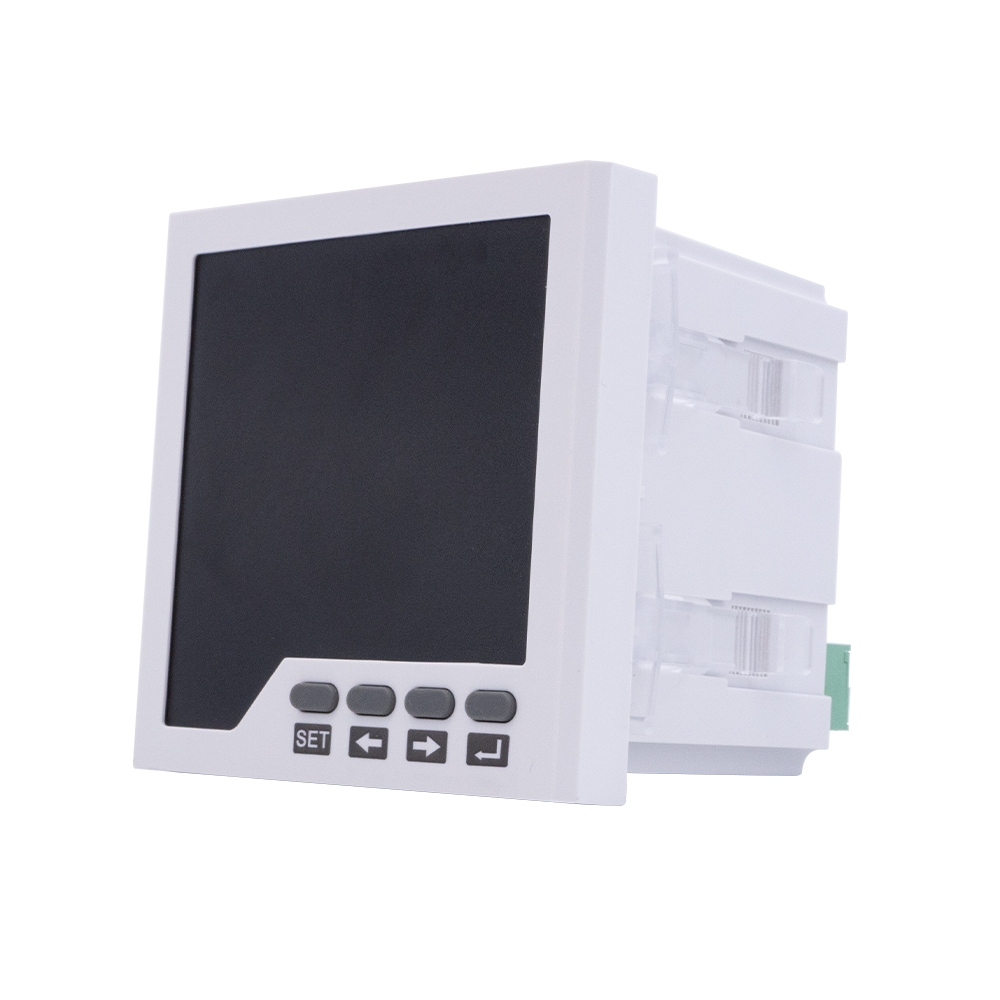

Dreiphasen-Digitalmultimeter der TR-Serie

Leistungsmerkmale 1. Hochpräzise Messung von Dreiphasenspannung, Dreiphasenstrom, Wirkleistung, Blindleistung, Scheinleistung, Leistungsfaktor und Frequenz elektrischer Parameter 2. Vorwärts- und Rückwärts-Wirk- oder Blindenergiemessung 3. Abteilung für elektrische Energiemessung. Time-Sharing-Leistung 4. Messung der dreiphasigen Spannung, der gesamten harmonischen Verzerrung (THD) des dreiphasigen Stroms und der ungeraden harmonischen Komponente von 2-31 5. Stellen Sie die digitale Röhrenanzeige und die lokale Datenabfrage bereit 6.Menütaste intuitive, einfache Bedienung 7. Programmierbares CT/PT-Verhältnis 8. Sorgen Sie für eine Überwachung des Ableitstroms mehrerer Stromkreise

Verfügbarkeitsstatus:



erkundigen

Modell:
TR-3D3Y
Produktmarke:
TR

Produktmerkmale

* Mit hoher Leistungsfähigkeit und präzisem Leistungsparameter.

* Mit Konfiguration der Eingabe- und Ausgabeports für Fülle.

* Integration des RS485-Kommunikationsanschlusses, Integration mit jedem intelligenten Verteilungssystem und Energieverwaltungssystem, gemeinsame Nutzung von Füllstandsüberwachungsdaten und Stromqualitätsdaten.

Produktanwendung

Multifunktional mit höchster Wettbewerbsfähigkeit, kann anstelle allgemeiner Stromübertragungsmessgeräte, Stromenergiemessgeräte und entsprechender Hilfseinheiten direkt eingesetzt werden, hat weitreichende Anwendungen, wie Energiemanagementsysteme, Energieüberwachungssysteme, Industrie- und Bergbauunternehmen, öffentliche Orte, intelligente Gebäude und Schalttafeln dieser Stromnetzsysteme.

Mechanische Abmessung (mm)

Außenmaß (L×H)	Abmessungen der Platinenmontage (A×B)	Offenes Maß (S×Y)	Gesamtlänge (N)	Tiefe (M)
48×48	44×44	45×45	90	84
48×96	90×44	92×45	93	78
72×72	67×67	68×68	93	78
80×80	75×75	76×76	93	78
96×96	91×91	92×92	93	78
120×120	110×110	111×111	93	78

Produktparameter

			Parameter

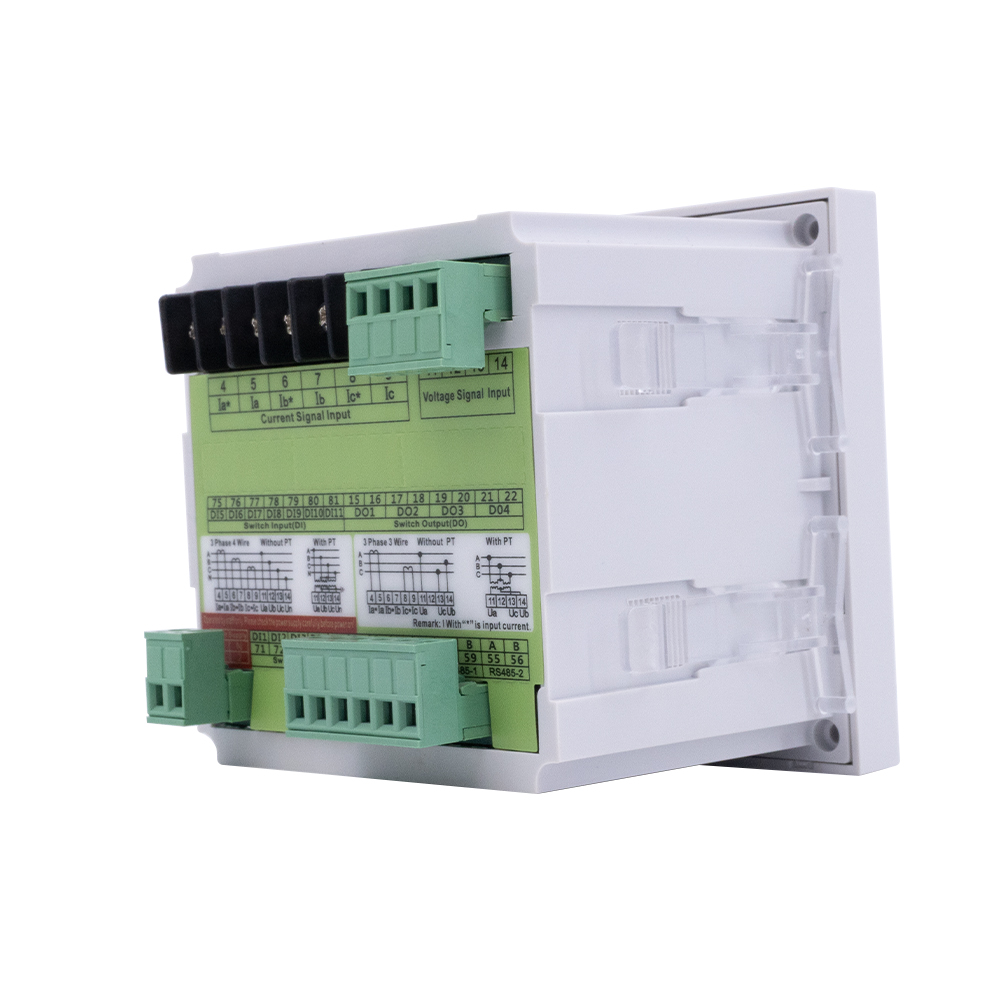

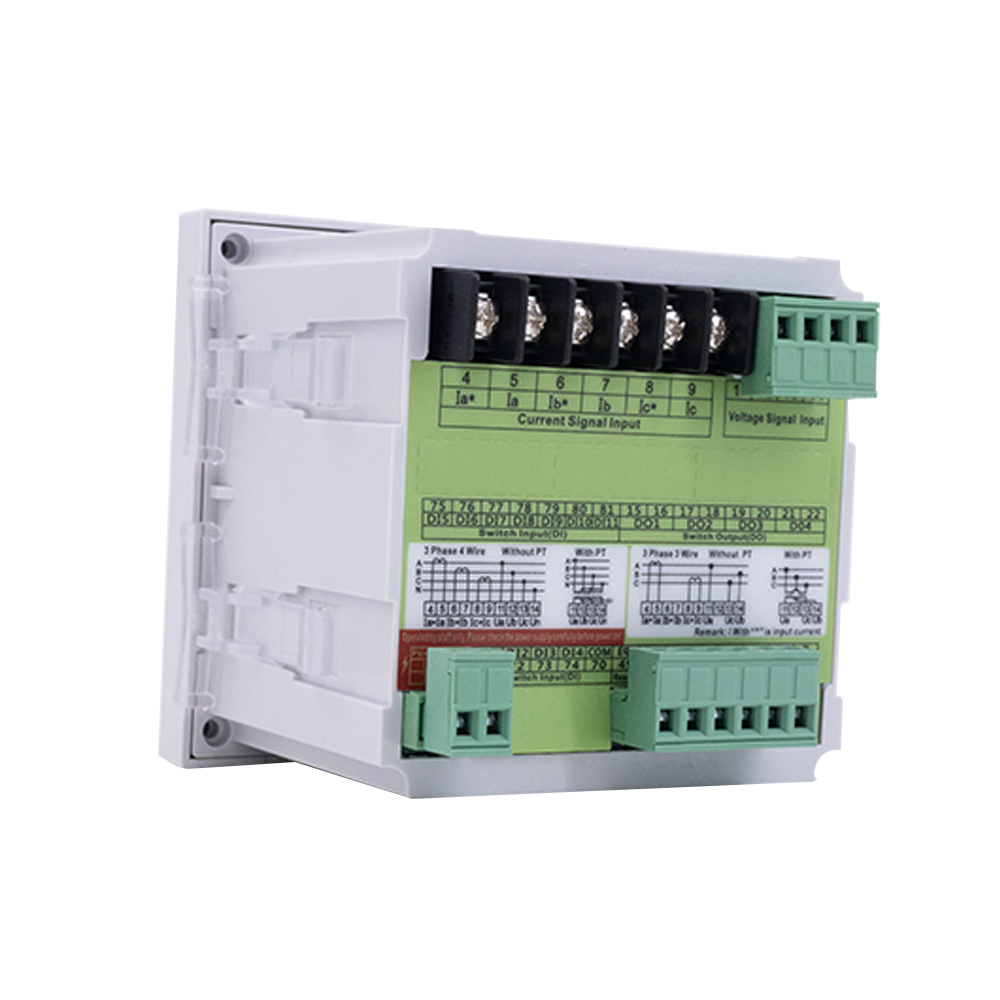

	Verbindung		Dreiphasig, vierdrähtig / dreiphasig, dreidrähtig
Signaleingang	Stromspannung	Messbereich	380V/100V
		Überlast	Kontinuität: 1,2-mal / Momentan: 10-mal / 5 s
		Stromverbrauch	<1VA
	Aktuell	Messbereich	5A/1A
		Überlast	Kontinuierlich: 1,2-fach; Momentan: 2-fach
		Stromverbrauch	<1VA
	Frequenz		45-65Hz
Stromquelle			Wechselstrom 85–265 V, Gleichstrom 100–300 V, 5 VA
Kommunikation			RS485-Anschluss; MODBUS-RTU
Analoger Ausgang			0/4–20 mA oder 0–5/10 V Analogausgang
Schaltausgang			Kapazität: 5A/250V AC; 5A/30V DC
Klasse messen			Energie: 0,5 S; Frequenz: ±0,1Hz; Wirkleistung: 1,0; Blindleistung: 2,0

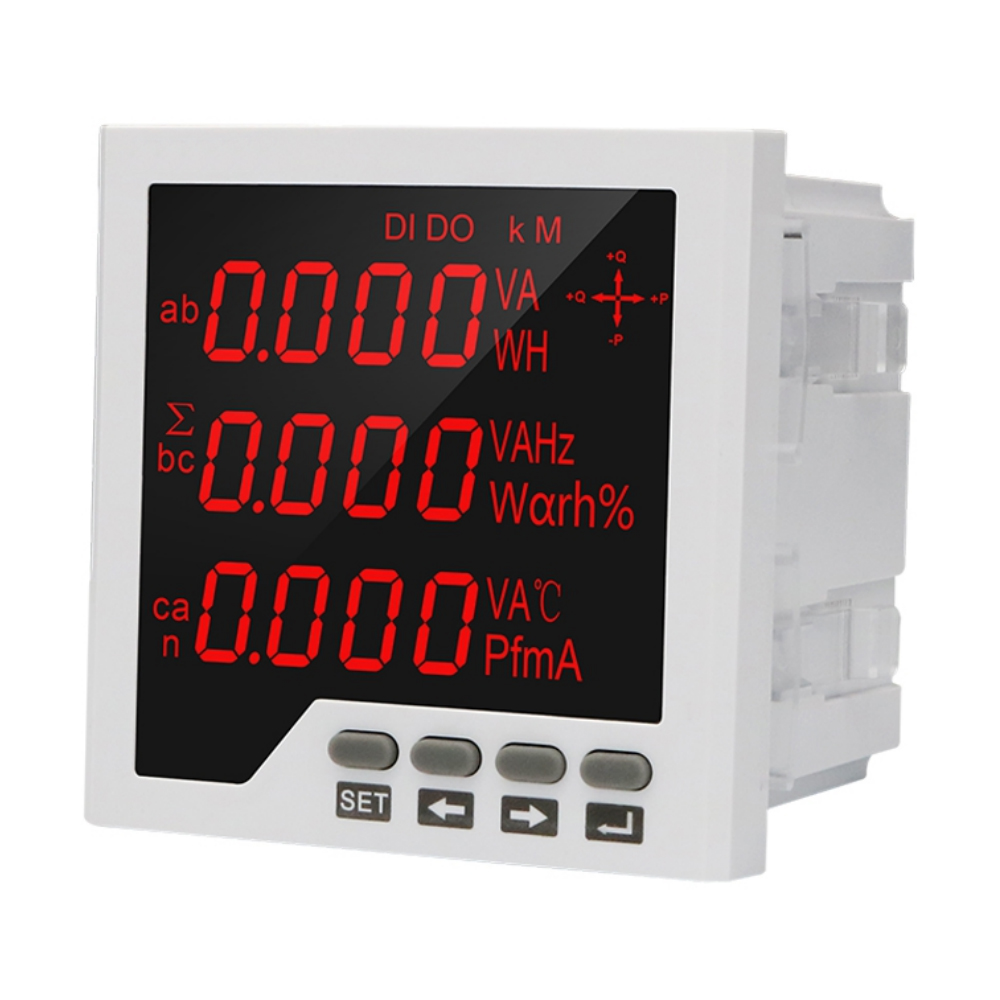

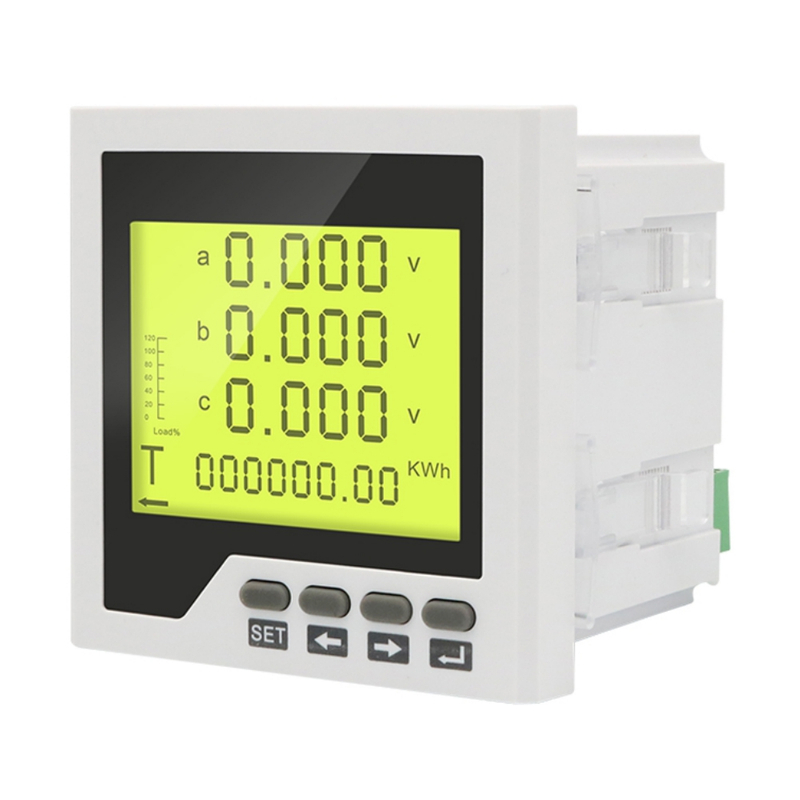

Anzeige			Sonderanzeige, LCD-Display
Umfeld			Arbeitstemperatur: -10-+55℃; Temperatur sparen: -20-+75℃; Relative Luftfeuchtigkeit: <80 % RH

Spannungsschutz Digitalmultimeter Energiezähler Digitalmultimeter Leistungsmesser Digitalmultimeter Spannungsmesser Digitalmultimeter Stromzähler Digitalmultimeter Prepaid-Stromzähler Digitalmultimeter digitales Messgerät Digitalmultimeter Smart Meter Digitalmultimeter Einbaumessgeräte Digitalmultimeter Netzqualitätsanalysator Digitalmultimeter

Funktion	Messung			Erweiterte Funktion (optional)				Anzeige
Modell Nr.	A,V,Hz, W,Var, Cos, kWh, Kvar	Multi- Rate	Harmonisch Messung	Wechseln Eingang	Wechseln Ausgabe	Analog Ausgabe	RS485	LED	LCD
TR-3D2	√	-	-	4	4	4	2	√	-
TR-3D2Y	√	-	-	4	4	4	2	-	√
TR-3FD2Y	√	√	-	4	4	4	2	-	√
TR-3HD2Y	√	-	√	4	4	4	2	-	√
TR-3FHD2Y	√	√	√	4	4	4	2	-	√
TR-3D3	√	-	-	4	4	4	2	√	-
TR-3D3Y	√	-	-	4	4	4	2	-	√
TR-3FD3Y	√	√	-	4	4	4	2	-	√
TR-3HD3Y	√	-	√	4	4	4	2	-	√
TR-3FHD3Y	√	√	√	4	4	4	2	-	√
TR-3D7	√	-	-	4	2	2	1	√	-
TR-3D7Y	√	-	-	4	2	2	1	-	√
TR-3FD7Y	√	√	-	4	2	2	1	-	√
TR-3HD7Y	√	-	√	4	2	2	1	-	√
TR-3FHD7Y	√	√	√	4	2	2	1	-	√
TR-3D6	√	-	-	4	2	2	1	√	-
TR-3D6Y	√	-	-	4	2	2	1	-	√
TR-3FD6Y	√	√	-	4	2	2	1	-	√
TR-3HD6Y	√	--	√	4	2	2	1	-	√
TR-3FHD6Y	√	√	√	4	2	2	1	-	√
TR-3D9	√	-	-	4	4	4	2	√	-
TR-3D9Y	√	-	-	4	4	4	2	-	√
TR-3FD9Y	√	√	-	4	4	4	2	-	√
TR-3HD9Y	√	-	√	4	4	4	2	-	√
TR-3FHD9Y	√	√	√	4	4	4	2	-	√
TR-3D8	√	-	-	-	-	-	1	√	-
