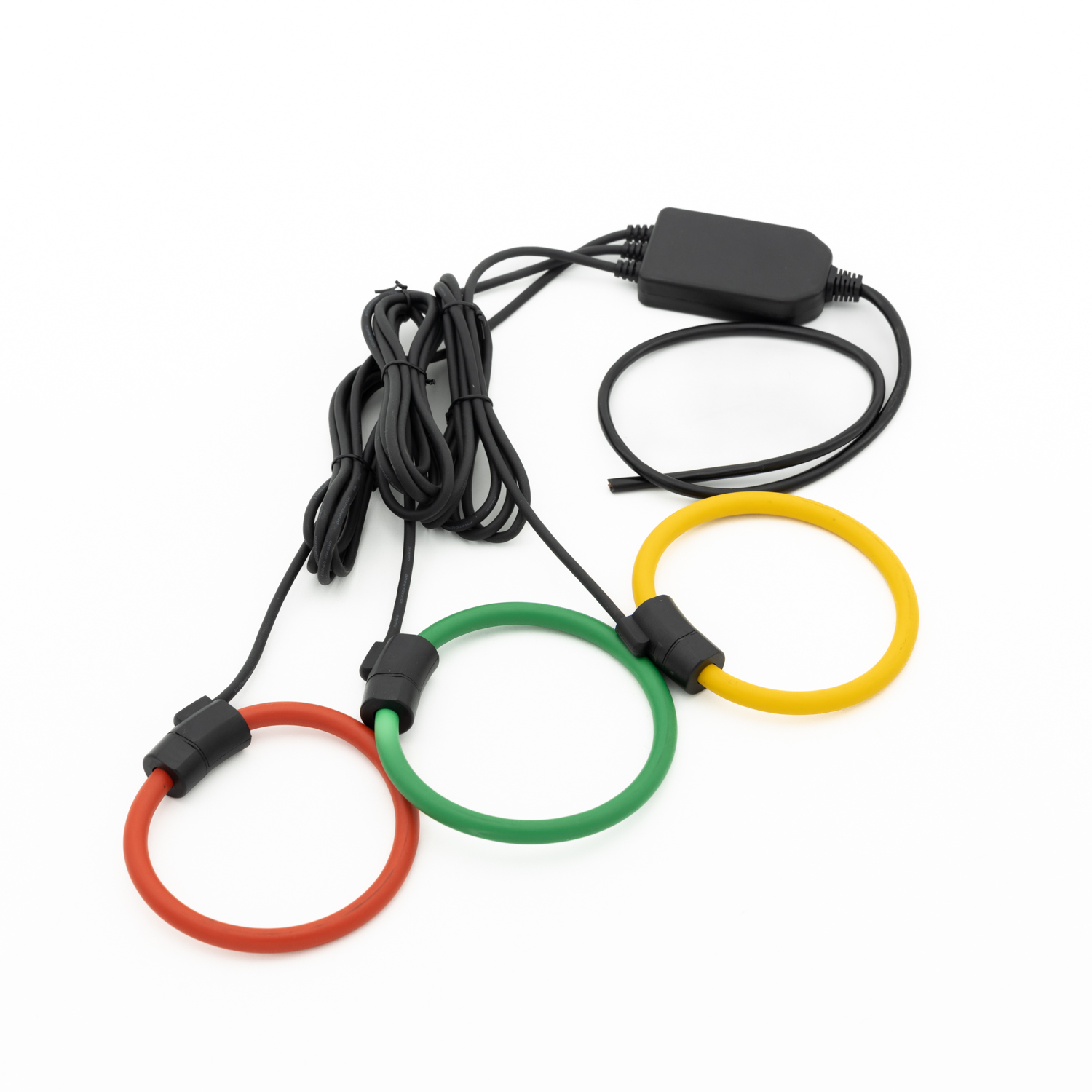

A Stromwandler (CT) ist ein wichtiges Gerät zur sicheren und effizienten Messung von Wechselstrom (AC). Sein Funktionsprinzip basiert auf dem Grundkonzept der elektromagnetischen Induktion, ähnlich einem normalen Transformator.

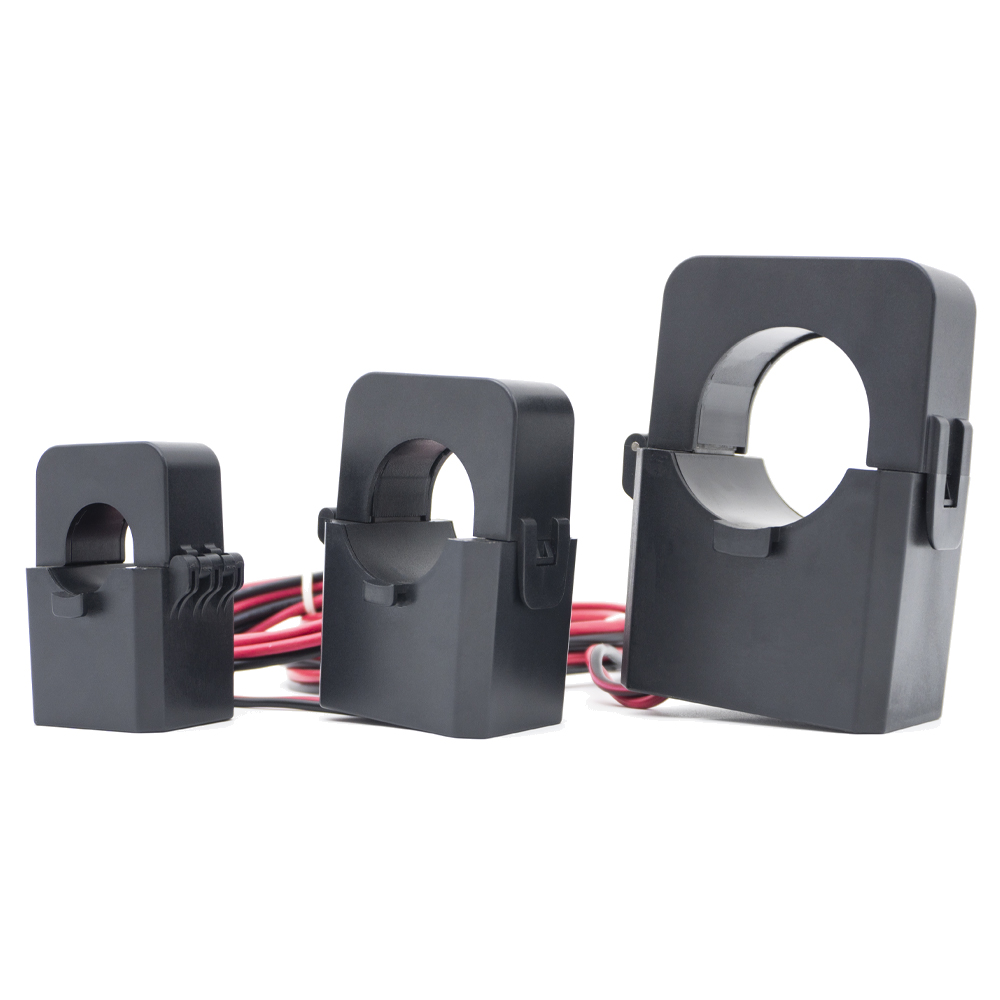

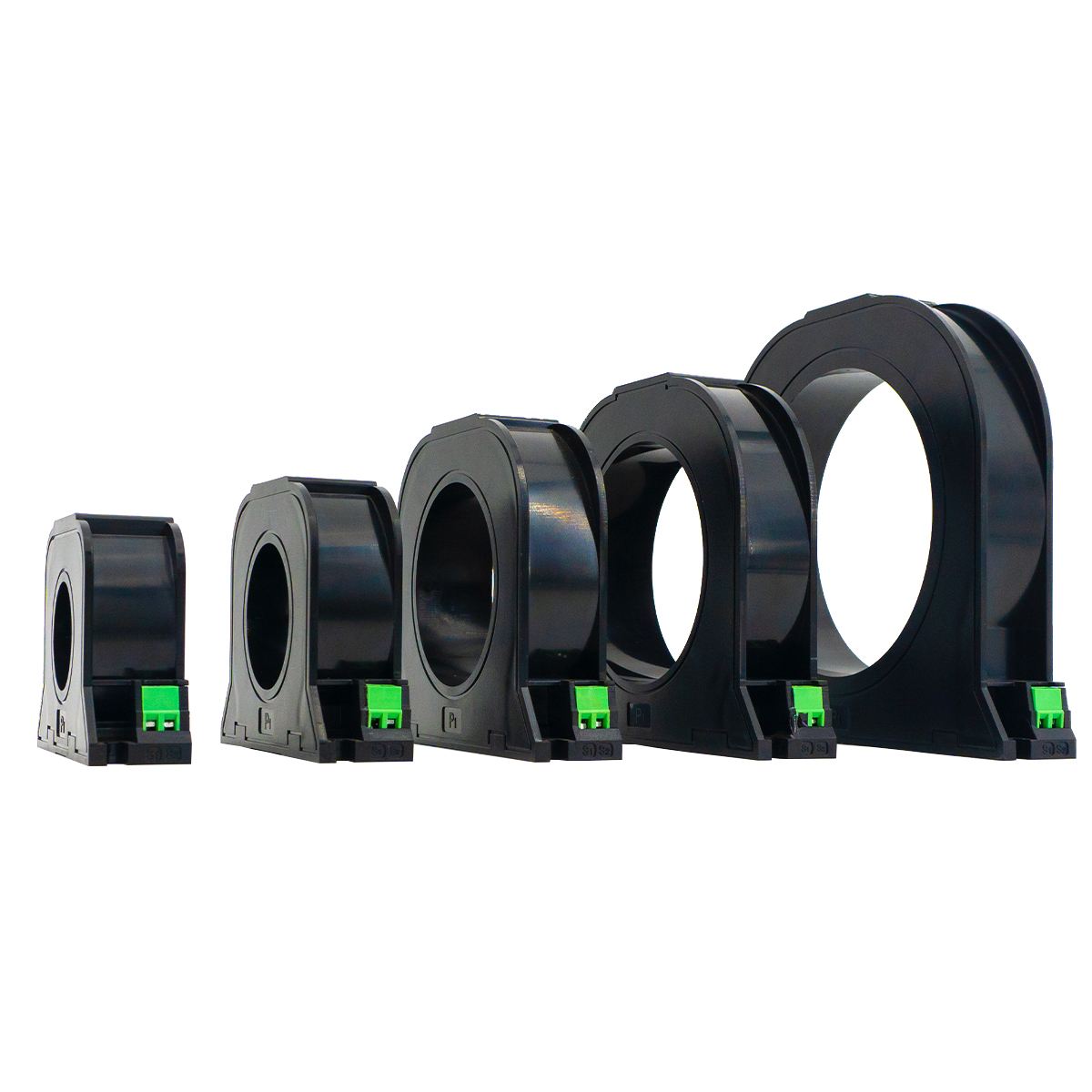

Ein Stromwandler hat eine Primärwicklung, eine Sekundärwicklung und einen Magnetkern. Der Hauptunterschied besteht darin, dass die Primärwicklung typischerweise ein einzelner dicker Leiter (oder das Hauptstromkabel selbst) ist, der den hohen Strom führt, den wir messen möchten. Dieser Primärstrom erzeugt im Kern ein sich änderndes Magnetfeld. Dieses sich ändernde Feld induziert dann einen proportionalen, aber viel kleineren Strom in den vielen Windungen der Sekundärwicklung. Das Verhältnis zwischen Primär- und Sekundärstrom ist fest vorgegeben. Beispielsweise erzeugen bei einem Stromwandler mit einem Übersetzungsverhältnis von 100:5 100 Ampere, die im Primärleiter fließen, 5 Ampere im Sekundärkreis. Dadurch können hohe Ströme durch einen standardisierten, niedrigeren Wert genau dargestellt werden.
Produktmerkmale
1. Hohe Genauigkeit und Transformationsverhältnis: Stromwandler sind so konzipiert, dass sie ein sehr präzises Windungsverhältnis haben, um sicherzustellen, dass der Sekundärstrom eine hochpräzise, verkleinerte Nachbildung des Primärstroms ist. Dies ist für eine zuverlässige Messung und Anlagensteuerung unerlässlich.
2. Isolierung und Sicherheit: Ein entscheidendes Merkmal eines Stromwandlers besteht darin, dass er den Hochspannungs-Primärkreis elektrisch vom Niederspannungs-Sekundärkreis trennt. Dadurch können Bediener und empfindliche Geräte wie Messgeräte und Relais mit einem sicheren Schwachstromsignal arbeiten, ohne dass eine direkte Verbindung zu gefährlichen Hochspannungen besteht.
3. Fester Sekundärstrom: Unabhängig von der Primärstromstärke ist ein Standard-Stromwandler so ausgelegt, dass er unter normalen Bedingungen maximal 5 A oder 1 A auf seiner Sekundärseite ausgibt. Diese Standardisierung vereinfacht das Design aller angeschlossenen Instrumente.
Allgemeine Anwendungen
Stromwandler werden überall dort eingesetzt, wo elektrische Energie verteilt und verwaltet wird.
Energiemessung: Sie sind die Kernkomponente von Stromzählern für Privathaushalte, Industriebetriebe und das Stromnetz und liefern das aktuelle Signal für die Abrechnung.
Schutzrelais: In Umspannwerken und Schaltanlagen überwachen Stromwandler ständig den Strom. Wenn sie einen Fehler erkennen (z. B. einen Kurzschluss oder eine Überlastung), senden sie ein Signal an Schutzrelais, die dann den Leistungsschalter auslösen, um das Problem einzugrenzen.
Stromüberwachung und -steuerung: Sie werden in Schalttafeln und Energiemanagementsystemen verwendet, um den Stromfluss in verschiedenen Teilen eines elektrischen Systems zu überwachen und so beim Lastmanagement und der Gerätesteuerung zu helfen.
