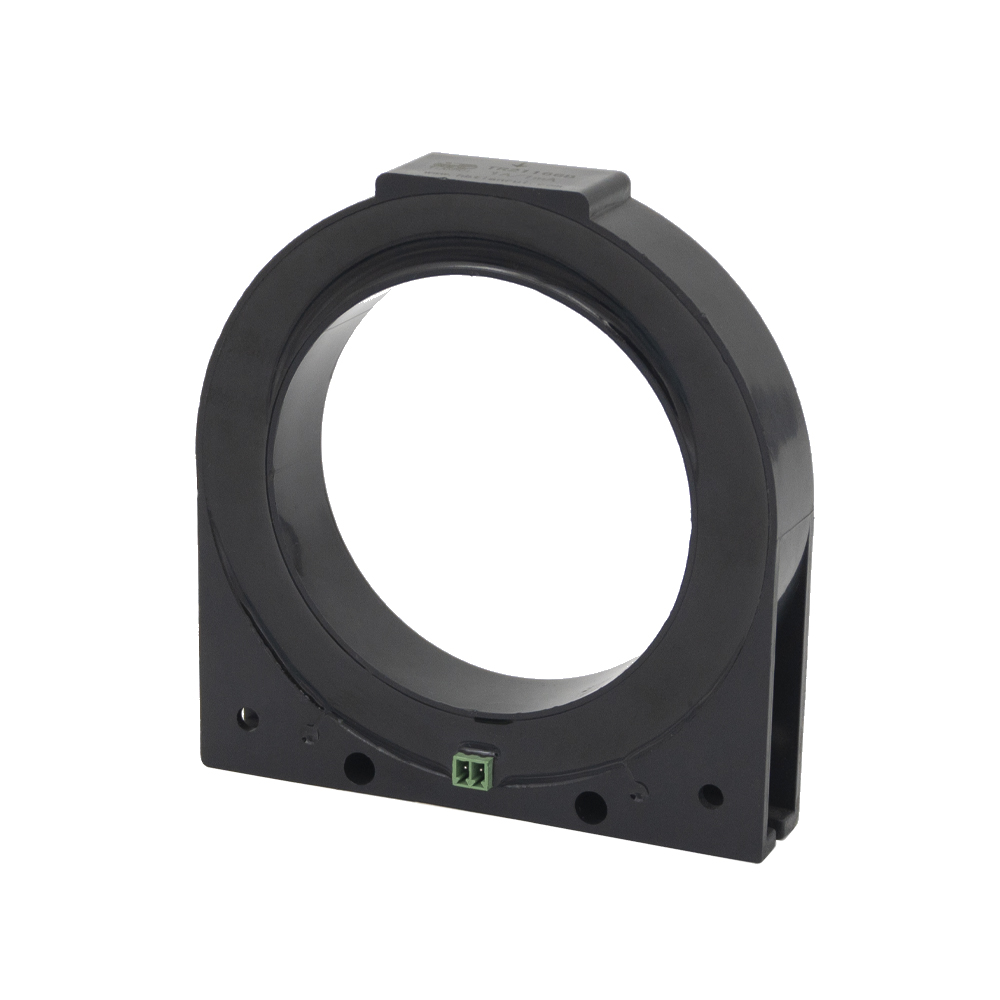

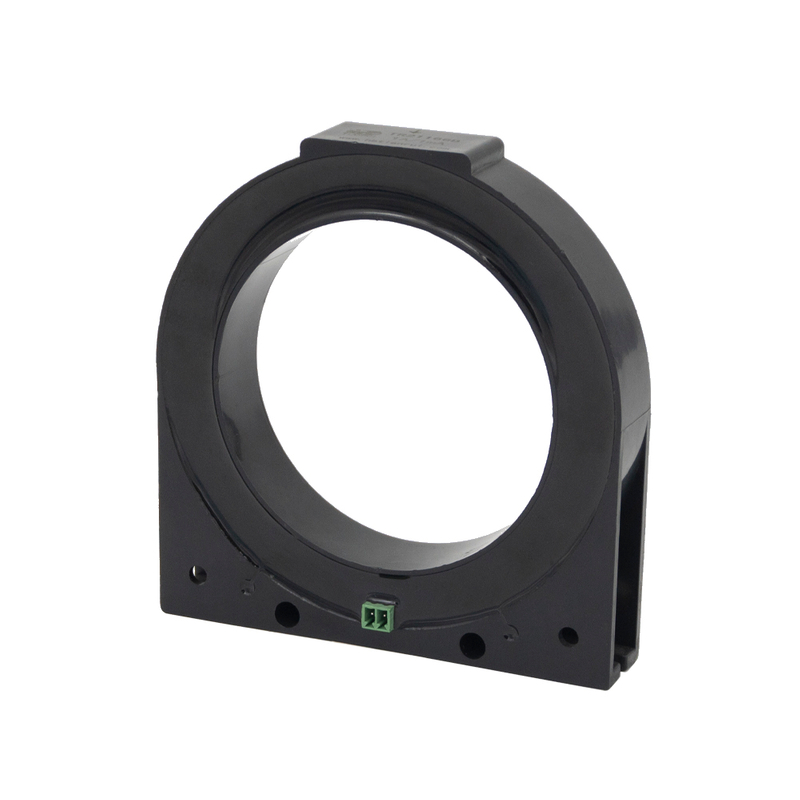

Produktübersicht
Ein Nullstromtransformator mit geschlossenem Regelkreis (RZCT) ist ein hochpräzises Stromerfassungsgerät zur Erkennung von Leck- oder Fehlerströmen in dreiphasigen Stromversorgungssystemen. Im Gegensatz zu herkömmlichen Stromwandlern, die Phasenströme einzeln messen, misst der RZCT die Vektorsumme aller Phasenströme, die durch seinen Kern fließen. Unter normalen ausgeglichenen Bedingungen ist die Summe der dreiphasigen Ströme Null. Tritt jedoch ein Isolationsfehler, Leckage oder Erdschluss auf, entsteht ein unsymmetrischer Fehlerstrom, den der RZCT genau erkennt und in ein proportionales Ausgangssignal umwandelt.
Produktmerkmale

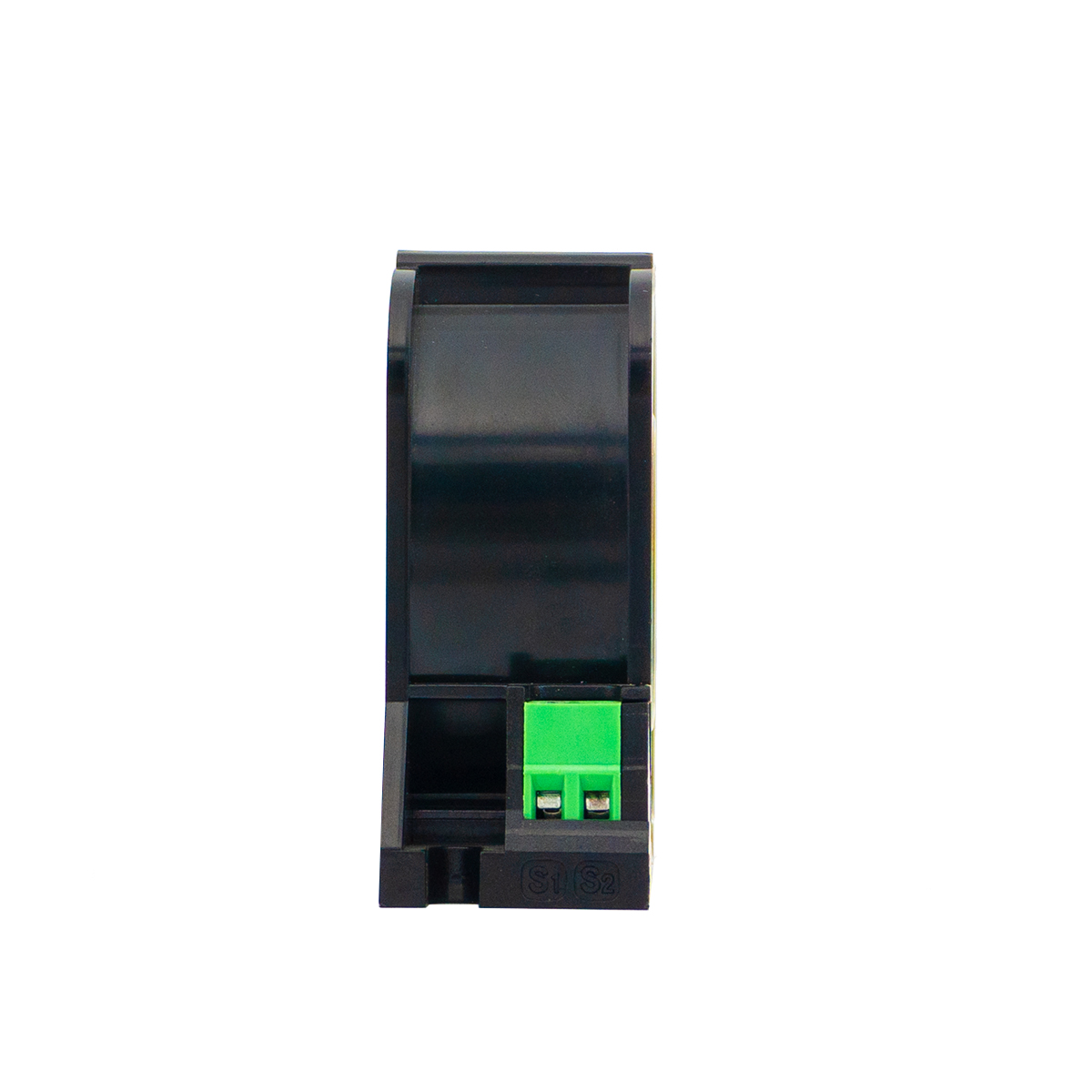

* Flexibler Ausgabemodus, Buchsen- oder Leitungsausgang.

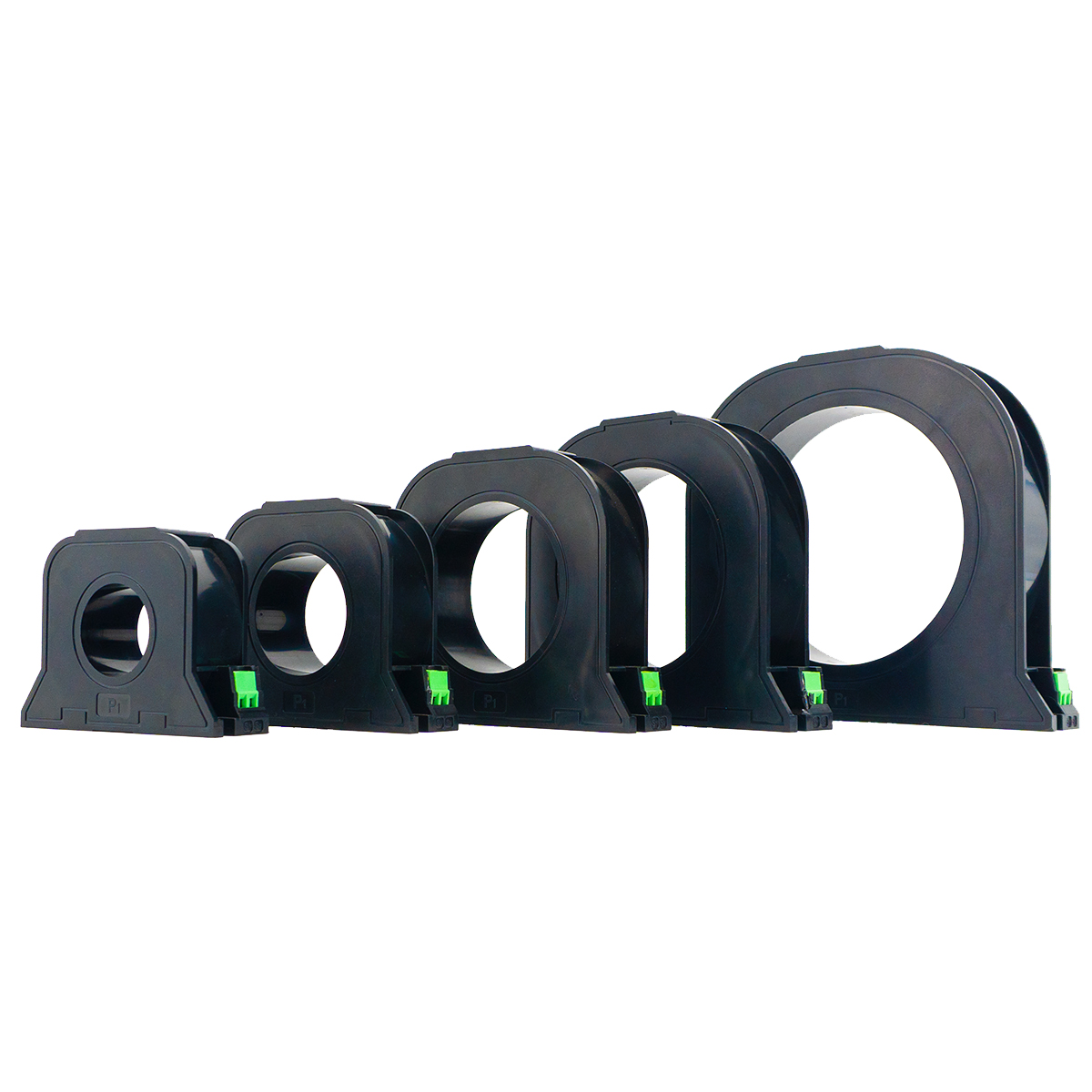

* Eine Vielzahl von Kernlochdurchmesseroptionen, der Lochdurchmesser reicht von φ12 mm bis φ260 mm.
* Mit Epoxidharz vergossen, gute Stabilität.
* Nehmen Sie Nickelstahl mit hoher magnetischer Permeabilität oder einen nanokristallinen Magnetkern mit guter Linearität und hoher Empfindlichkeit an.
* Hervorragende Gleichgewichtseigenschaften mit starker antielektromagnetischer Interferenzfähigkeit.
Produktanwendung
Geeignet für Motorschutz, elektromagnetisches Relaisschutzgerät, Mikrocomputerschutzgerät; elektrisch
Brandüberwachung, Feuerleckagesystem, Schwachstrom-Erdungssystem.
Produktparameter
Elektrisch Leistung | Betriebstemperatur | -40℃-+70℃ | Relative Luftfeuchtigkeit | ≤90 % |
Spannungspegel | 0,4/0,66/0,72 kV | Linearer Bereich | 5 %–120 % | |
Nenneingangsstrom (AC) | 10mA-5A | Arbeitsfrequenz | 45–1250 Hz | |
Nennleistung (AC) | 0-1V oder 0-5mA | Mittlere Stärke | 3000V AC/min | |
Genauigkeitsklasse | 0,5, 1,0, 2,0 | Isolationswiderstand | > 500 MΩ/500 V DC | |
Mechanisch Struktur | Schalenmaterial | Flammhemmender PBT/PC-Grad 94-V0 | Ausgabemethode | Buchse oder abgeschirmter ummantelter Draht |
Eisenkernmaterial | Nickelstahl oder Ultra Mikrokristallin | Bauplan | Schrauben für die Sockelmontage sind behoben | |
Versiegeln und Füllen | Epoxidharz | Umweltfreundlich Anforderungen | Lernen Sie RoHS kennen |

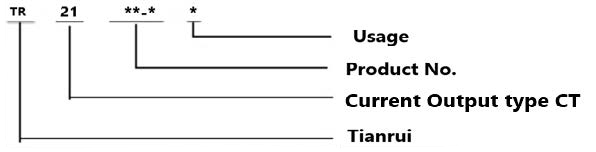

Modelldefinition
Typischer Wert der Hauptprodukte

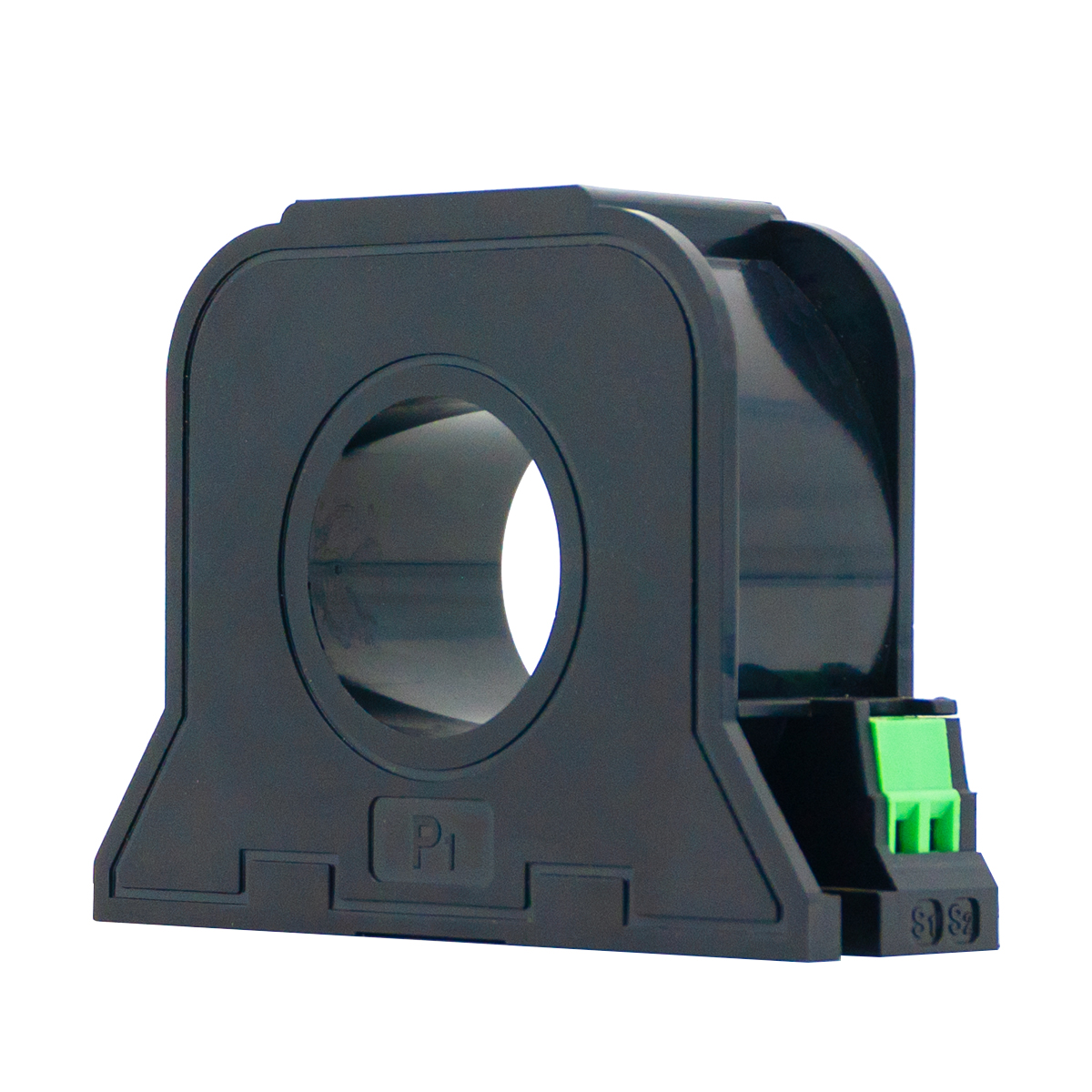

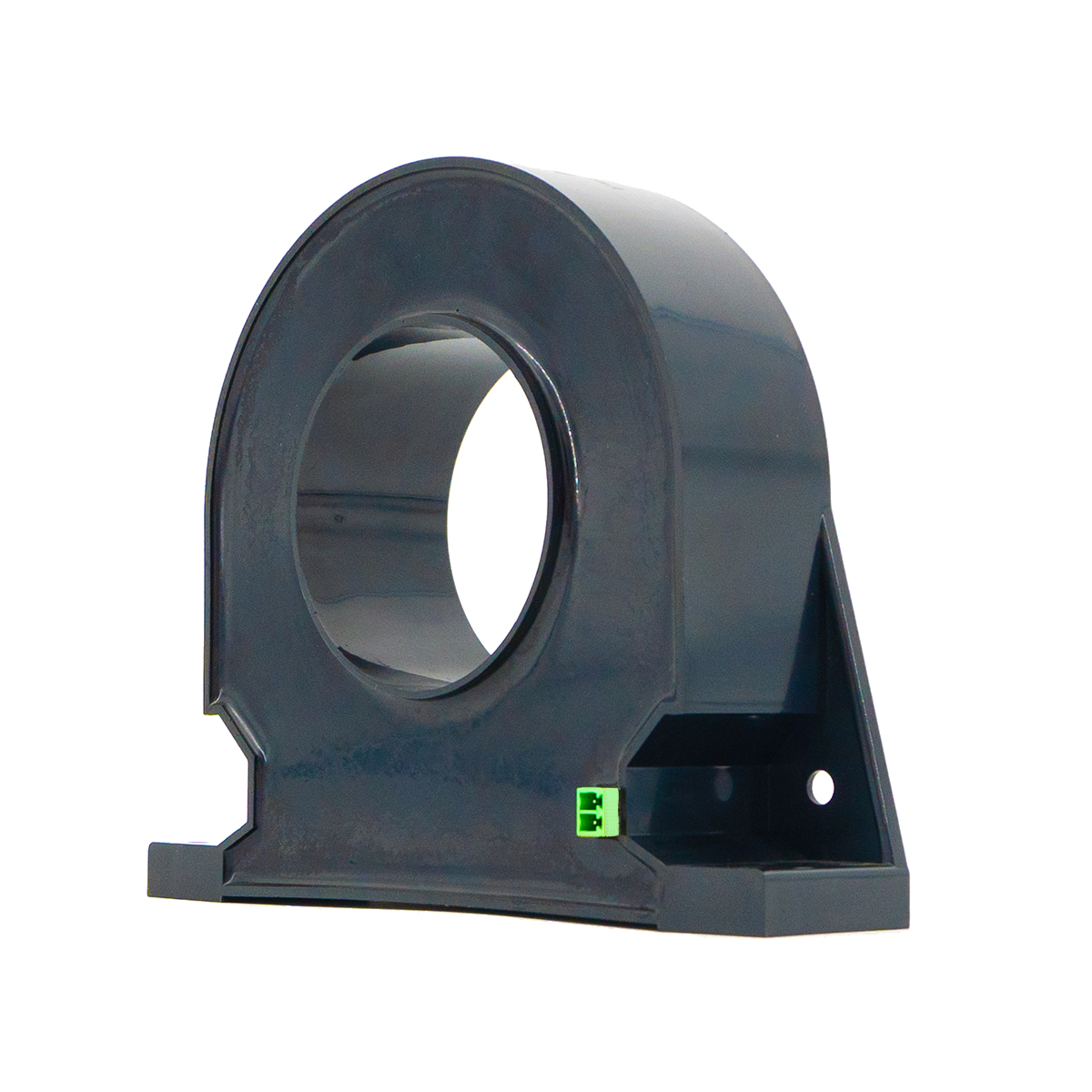

Modell NEIN. | Eingangsstrom Nennwert AC | Als kontinuierlich eingestuft Thermischer Strom Wechselstrom | Gemeinsam Transformation Verhältnis | Genauigkeit Klasse | Sekundär Last (Ω ) | Abmessungen ( mm ) | |
Blende D | Andere Größe | ||||||
TR21125B | 10mA-5A | 10A | 1000:1 2000:1 | 0,2, 0,5 | ≤200 | 25 | LWHJ-A1-A2 80-22-69,5-68- 5.2-8 |
TR21126B | 10mA -5A | 10A | 1000:1 2000:1 | 0,2, 0,5 | ≤500 | 45 | LWHJ-A1-A2 120-33-101,5- 98-5,2-8,5 |
TR21127B | 10mA -5A | 10A | 1000:1 2000:1 | 0,2, 0,5 | ≤500 | 55 | LWHJ-A1-A2 150-35-126- 126-5.2-12 |
TR2174B | 10mA -5A | 10A | 1000:1 2000:1 | 0,2, 0,5 | ≤500 | 35 | LWHJ-A1-A2 100-30-90- 83,5-5,2-9,5 |
TR21313B | 10mA -5A | 10A | 1000:1 2000:1 | 0,2, 0,5 | ≤500 | 32 | LWHJ-A1-A2 91-28-70-80- 5,5-7,5 |
TR21314B | 10mA -5A | 10A | 1000:1 2000:1 | 0,2, 0,5 | ≤500 | 45 | LWHJ-A1-A2 104-28-83-93- 5,5-7,5 |
TR21315B | 10mA -5A | 10A | 1000:1 2000:1 | 0,2, 0,5 | ≤500 | 65 | LWHJ-A1-A2 126-28-105- 115-5,5-7,5 |
TR21316B | 10mA -5A | 10A | 1000:1 2000:1 | 0,2, 0,5 | ≤500 | 80 | LWHJ-A1-A2 143-28-122- 132-5,5-7,5 |
TR21317B | 10mA -5A | 10A | 1000:1 2000:1 | 0,2, 0,5 | ≤500 | 105 | LWHJ-A1-A2 172-28-151- 161-5,5-7,5 |
TR21117B | 10mA -5A | 10A | 1000:1 2000:1 | 0,2, 0,5 | ≤500 | 72 | LWHJ-A1-A2 175-42-150- 150-6.2-13 |

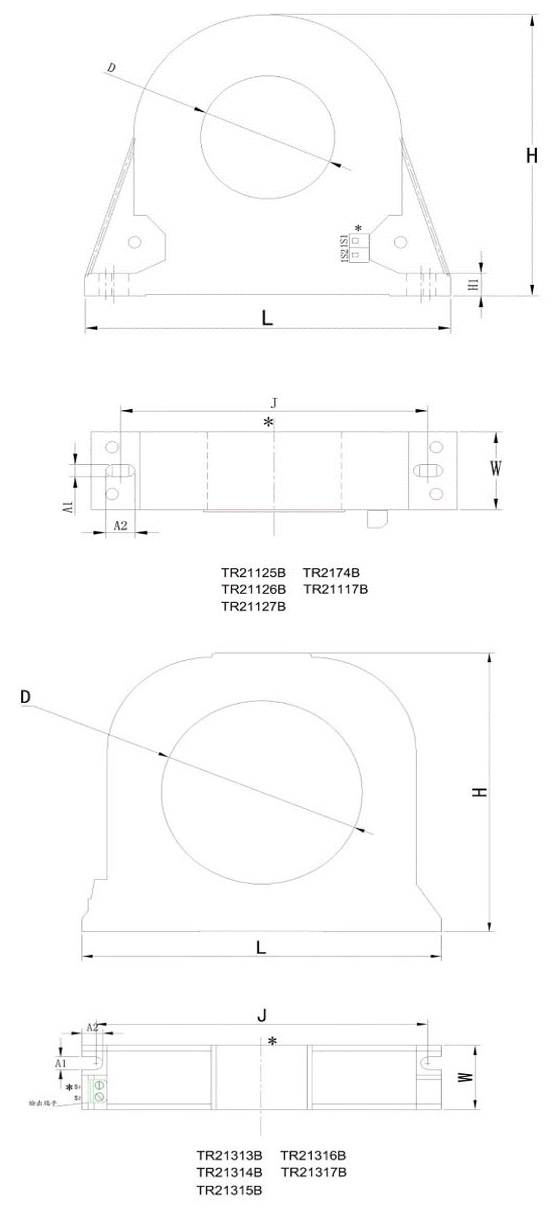

Umrissstrukturdiagramm (Einheit: mm）
