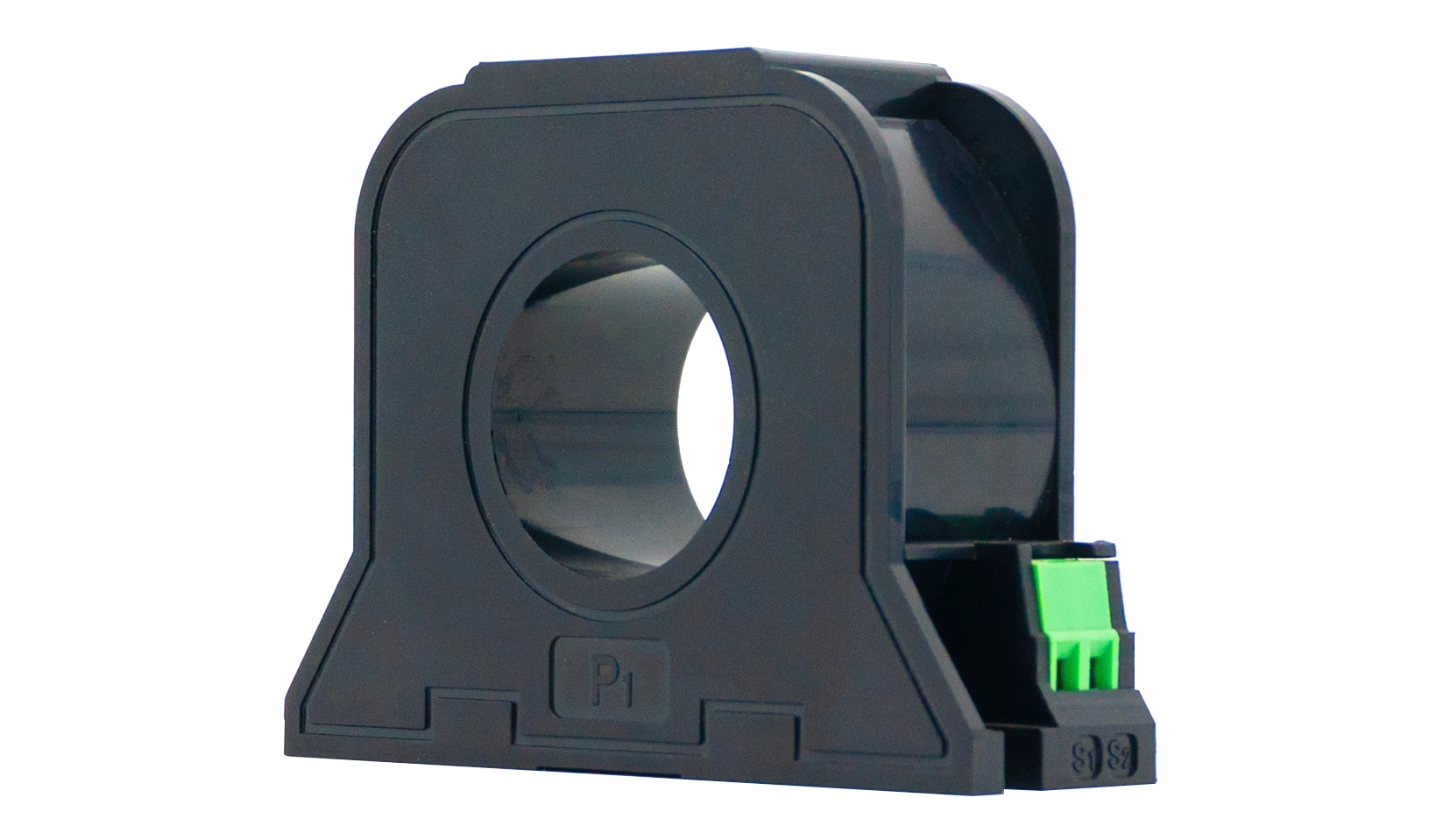

Ein Core Balance Current Transformer (CBCT), auch bekannt als Zero Sequence CT oder Residual Current Transformer , ist ein spezieller Stromwandlertyp, der hauptsächlich für den Erdschlussschutz in elektrischen Energiesystemen verwendet wird. Im Gegensatz zu herkömmlichen Stromwandlern mit geteiltem Kern , die den Strom einzelner Leiter messen, umfasst ein CBCT alle drei Phasenleiter (und manchmal auch den Neutralleiter) in einem einzigen Magnetkern.

Funktionsprinzip

Im normalen ausgeglichenen Betrieb ist die Vektorsumme der drei Phasenströme (Ia + Ib + Ic) gleich Null. Dies bedeutet, dass im CBCT-Kern kein Nettomagnetfluss induziert wird und daher kein Sekundärstrom fließt.

Bei einem Erdschluss (Erdschluss) ist die Summe der Phasenströme nicht Null (da der Fehlerstrom durch die Erde fließt, anstatt über die Phasen zurückzufließen). Dadurch entsteht ein Netto-Restfluss im Kern, der einen proportionalen Strom in der CBCT-Sekundärwicklung induziert.

Der Sekundärausgang ist mit einem Schutzrelais (z. B. Erdschlussrelais oder Fehlerstromschutzgerät) verbunden, das den Leistungsschalter auslöst, wenn der Fehler einen festgelegten Schwellenwert überschreitet.

Anwendungen von Kernausgleichsstromwandlern

Erdschlussschutz – Erkennt Leck- oder Erdschlüsse in Verteilungssystemen, Transformatoren und Schaltanlagen.

Motor- und Generatorschutz – Bietet empfindlichen Schutz gegen Wicklungs-Erde-Fehler.

Industrielle Sicherheitssysteme – werden in Schalttafeln installiert, um den Schutz von Personal und Geräten zu verbessern.

Neutralstromerkennung – Nützlich bei der Erkennung von unsymmetrischen Lasten oder Leckströmen.

Vergleich: Kernausgleichsstromwandler vs. geteilter Kernstromwandler
