Messbereich: 0,1mA - 1A
Nennleistung: 3,53 VRMS
Genauigkeit: ≤0,05 % bei Nenneingang
Versorgungsspannung: ±12V
Stromverbrauch: Max. 10 mA
Betriebsfrequenz: 50 - 400 Hz
Betriebstemp: -40°C bis +85°C
Gehäuse: Wasserdichtes, korrosionsbeständiges Metallgehäuse mit Epoxidharzversiegelung
TRXL
TR
* Präzise Messung des μA-Pegelstroms mit hoher Messgenauigkeit und guter Linearität.
* Mehrfachabschirmung, starke Entstörungsfähigkeit, kann in komplexen Umgebungen eingesetzt werden.

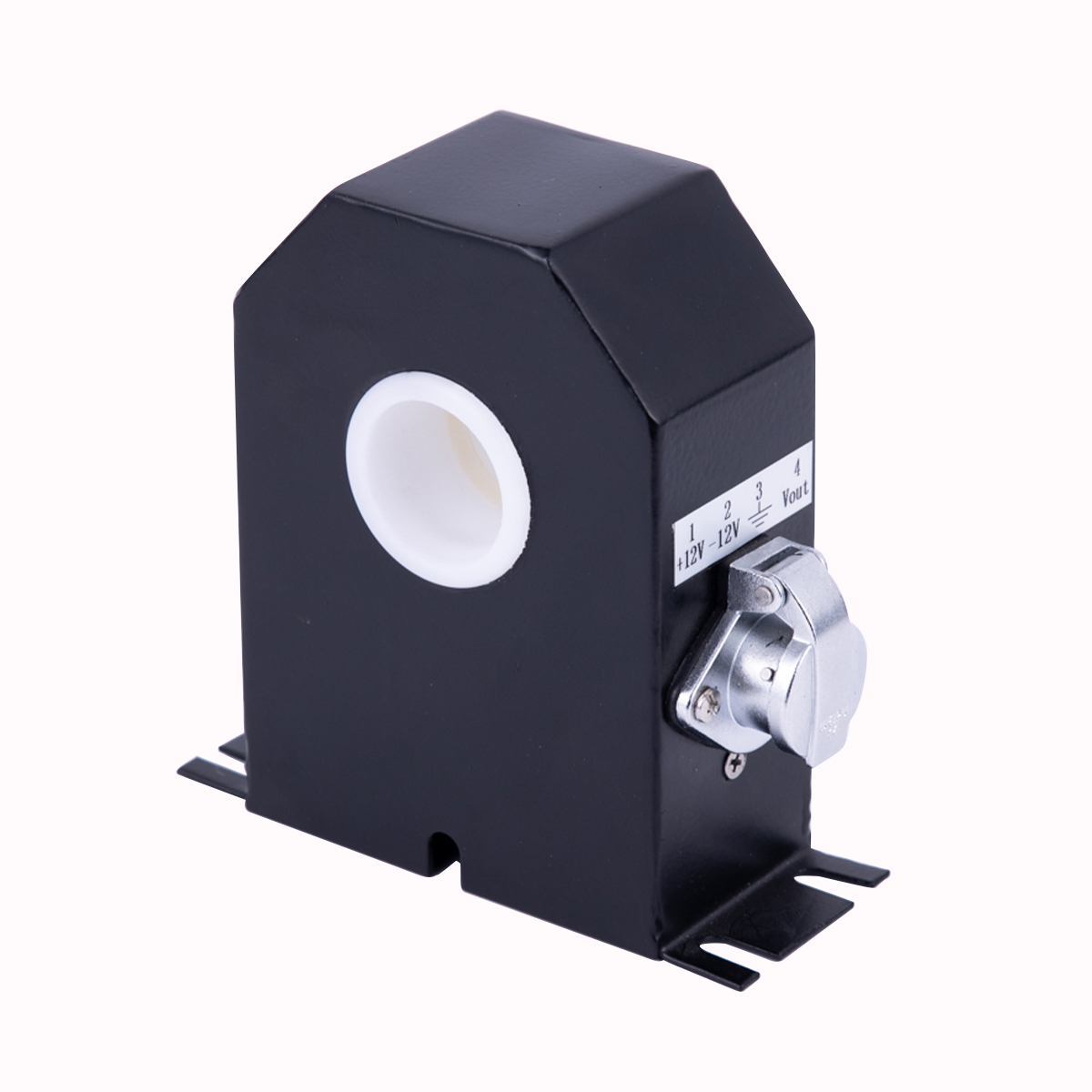

* Optionale Terminalausgänge oder Antennensteckerausgänge.
* Spezielles wasserdichtes und korrosionsbeständiges Metallgehäuse, Epoxidharzversiegelung, kann lange Zeit im Freien arbeiten.
* Online-Überwachung von Transformatoranlagen.
* Online-Überwachung der Erdung des Transformatorkerns.
* Online-Überwachung der Isolierung von Hochspannungsdurchführungen.
* Online-Überwachung der Isolierung von Metalloxid-Zink-Blitzableitern.
* Online-Überwachung von Strom- und Spannungswandlern und Kondensatoren.
* Hochspannungs-Ladeanzeige.
Elektrische Leistungsparameter | Elektrisches Symbol | Leistungsparameter | Kleinsignalmessung (aktiv) | |
IN | Bewerteter Input | 500 mA RMS | ||
Ich P | Messbare Reichweite | 0,1mA -1A | ||
V AUS | Nennleistung | 3,53 V RMS | ||
X | Genauigkeit@I PN | 0,05 % | ||
ε L | Linearität | ≤0,05 % | ||
Uc | Versorgungsspannung | ±12V | ||
V aus | Offsetspannung | 1mV | ||
Ich C | Maximaler Stromverbrauch | 10mA | ||
f | Betriebsfrequenz | 50-400 Hz | ||
T A | Betriebstemperatur | -40℃-+85 ℃ | ||
T S | Lagertemperatur | -40℃ -+100 ℃ | ||

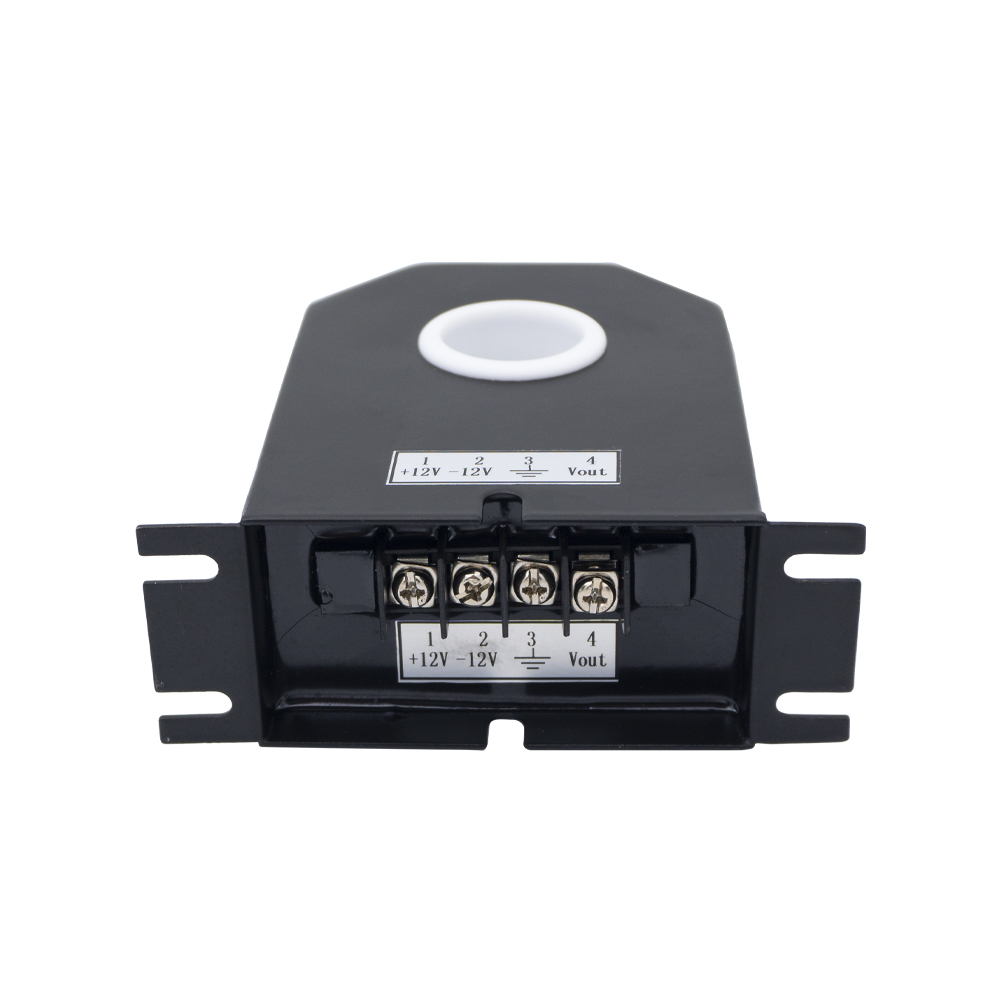

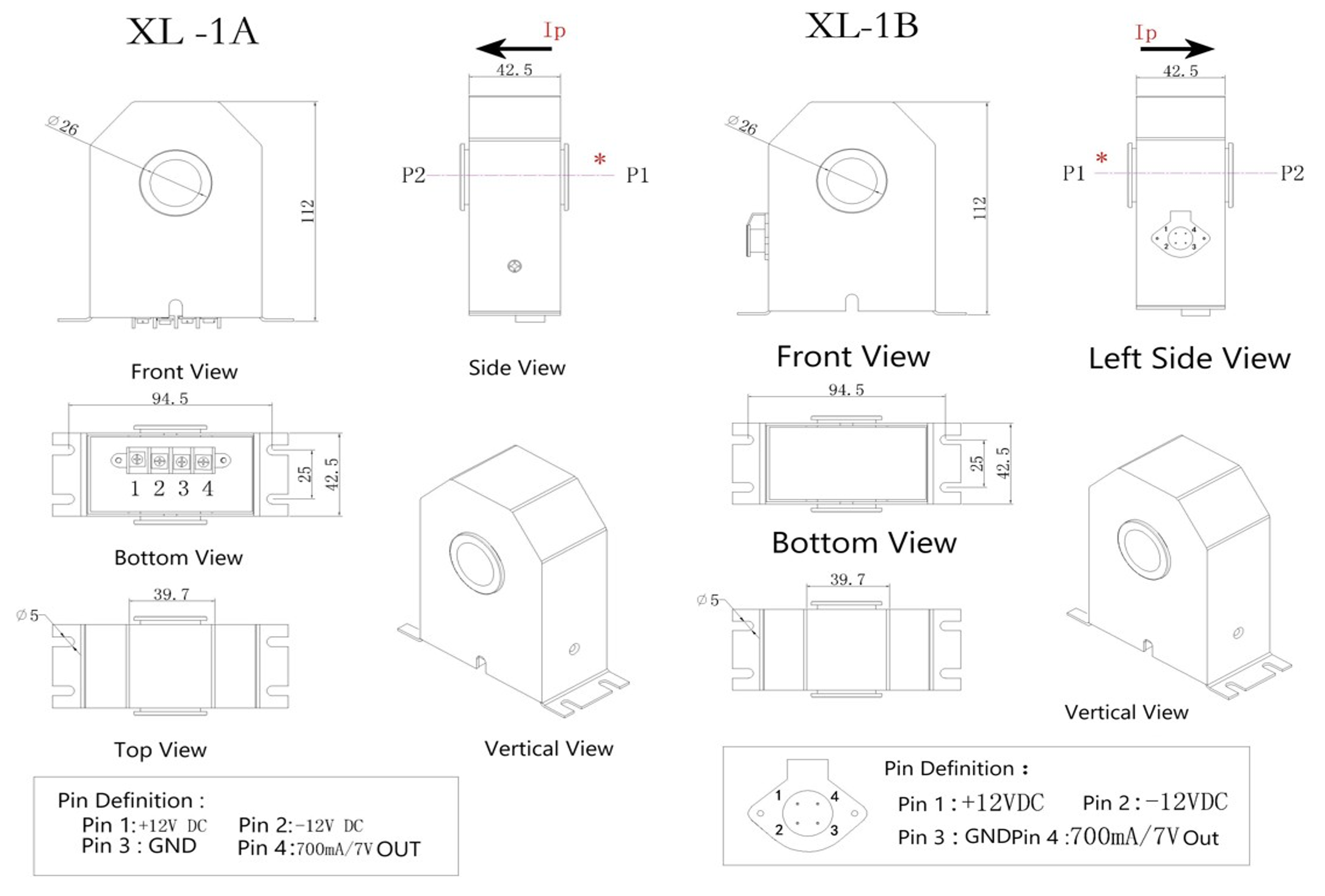

Mechanische Strukturparameter | Hülse | Metallgehäuse | Ausgabemodus | Steckdosenblock/wasserdicht Antennenstecker |
Metallkernmaterial | Nanokristallin/Permalloy | Siegel | Flexibles Silikon und Epoxidharz | |
Magnetische Bildschirmstruktur | Kohlenstoffstahl/Permalloy | Bauplan | Basisinstallation behoben | |

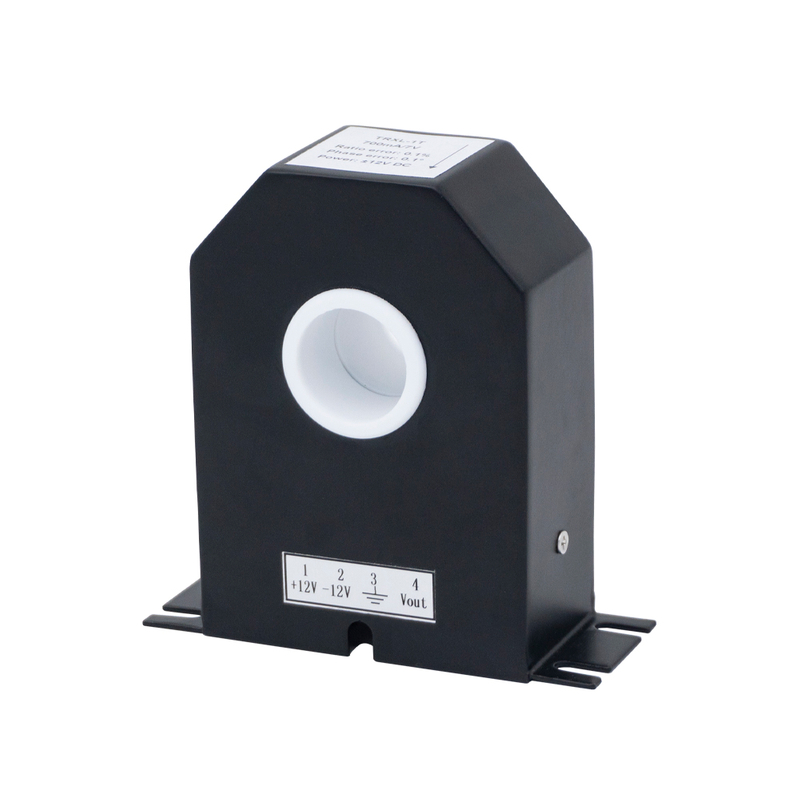

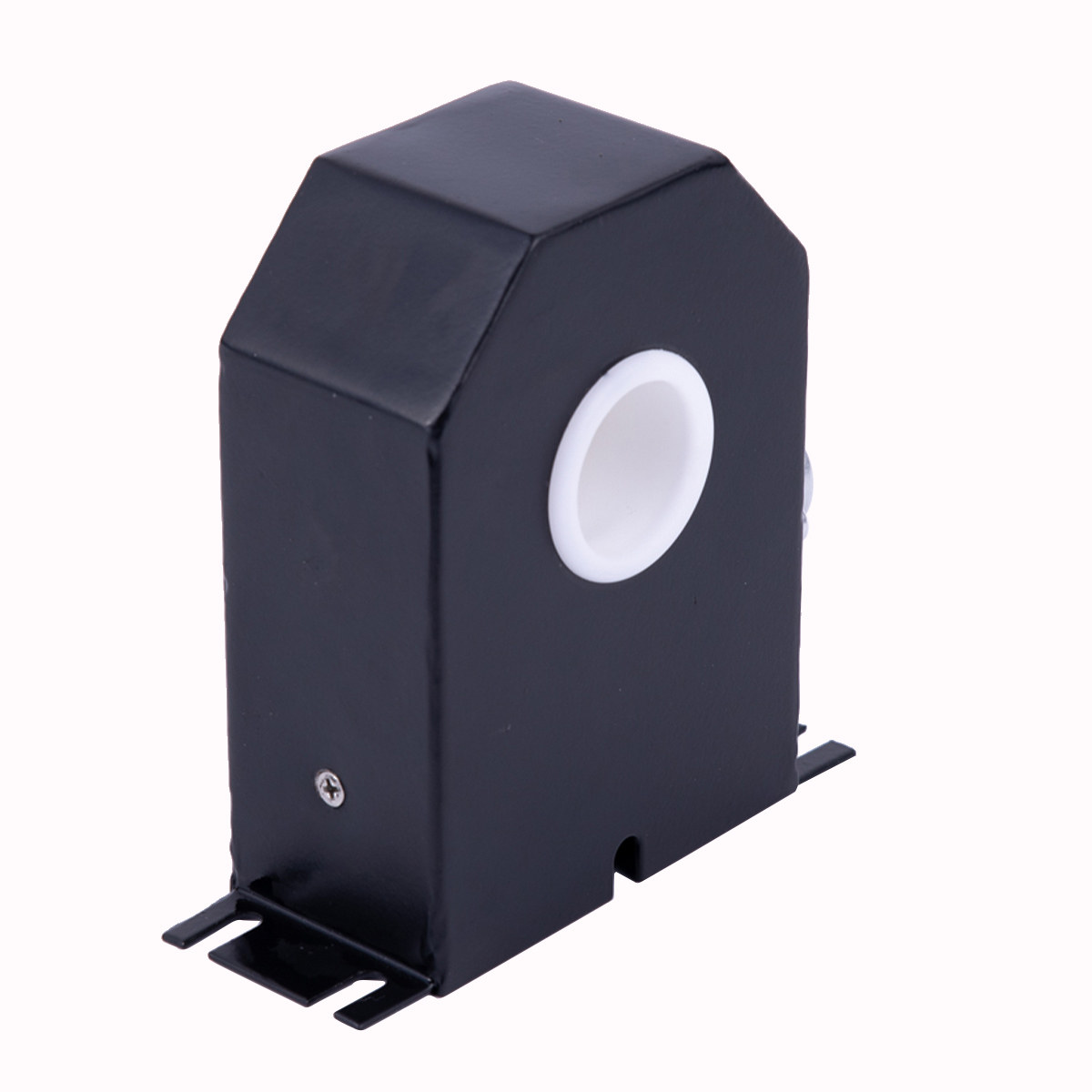

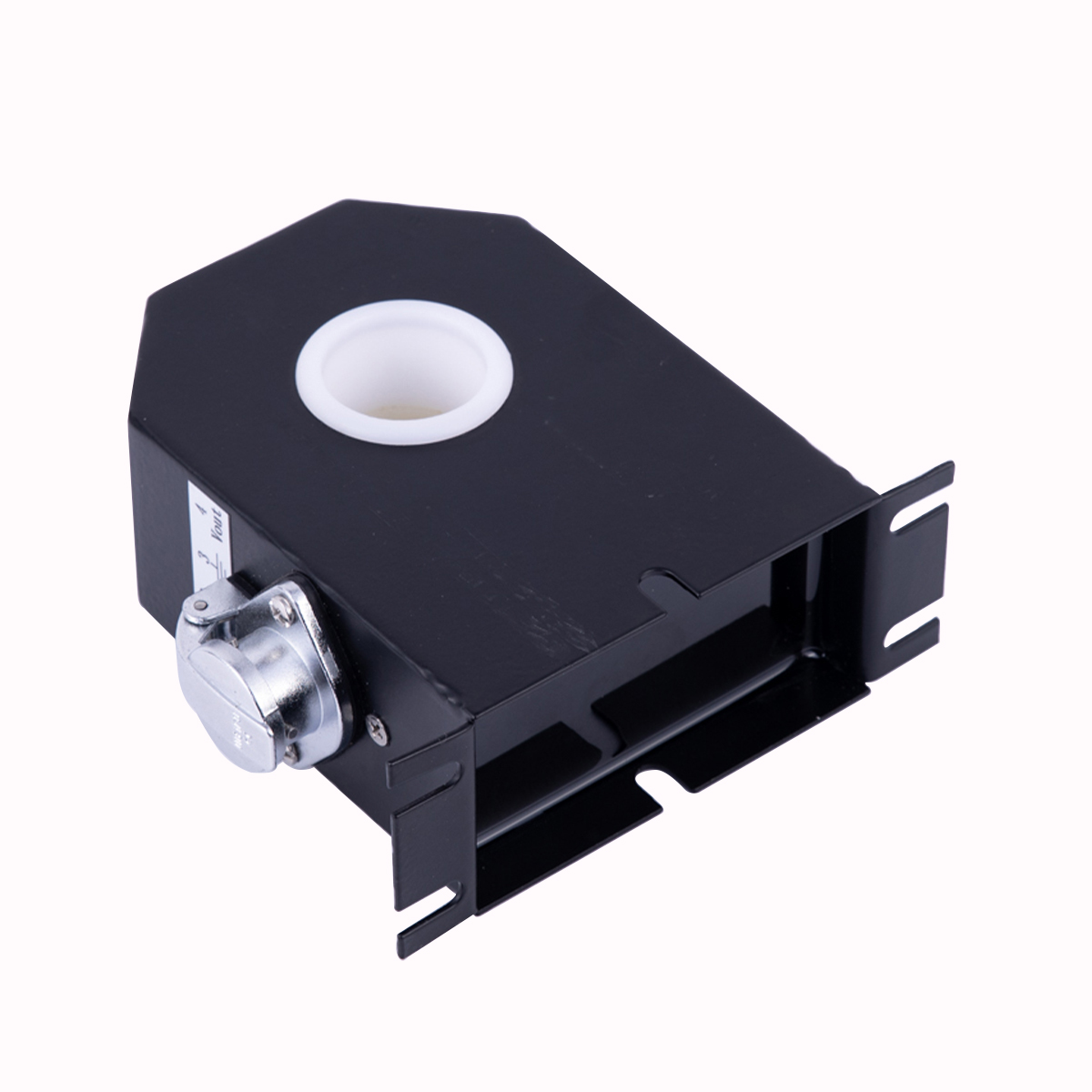

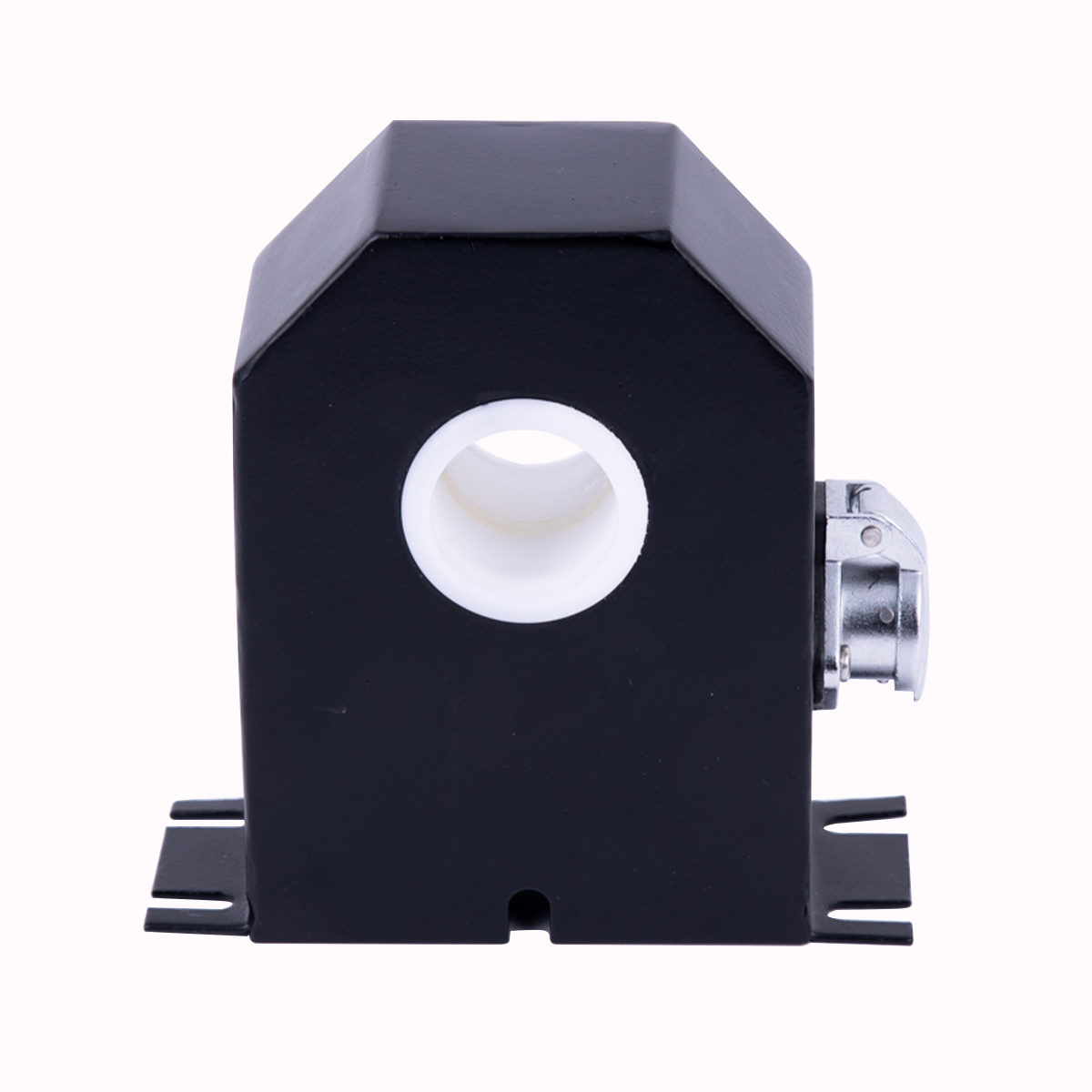

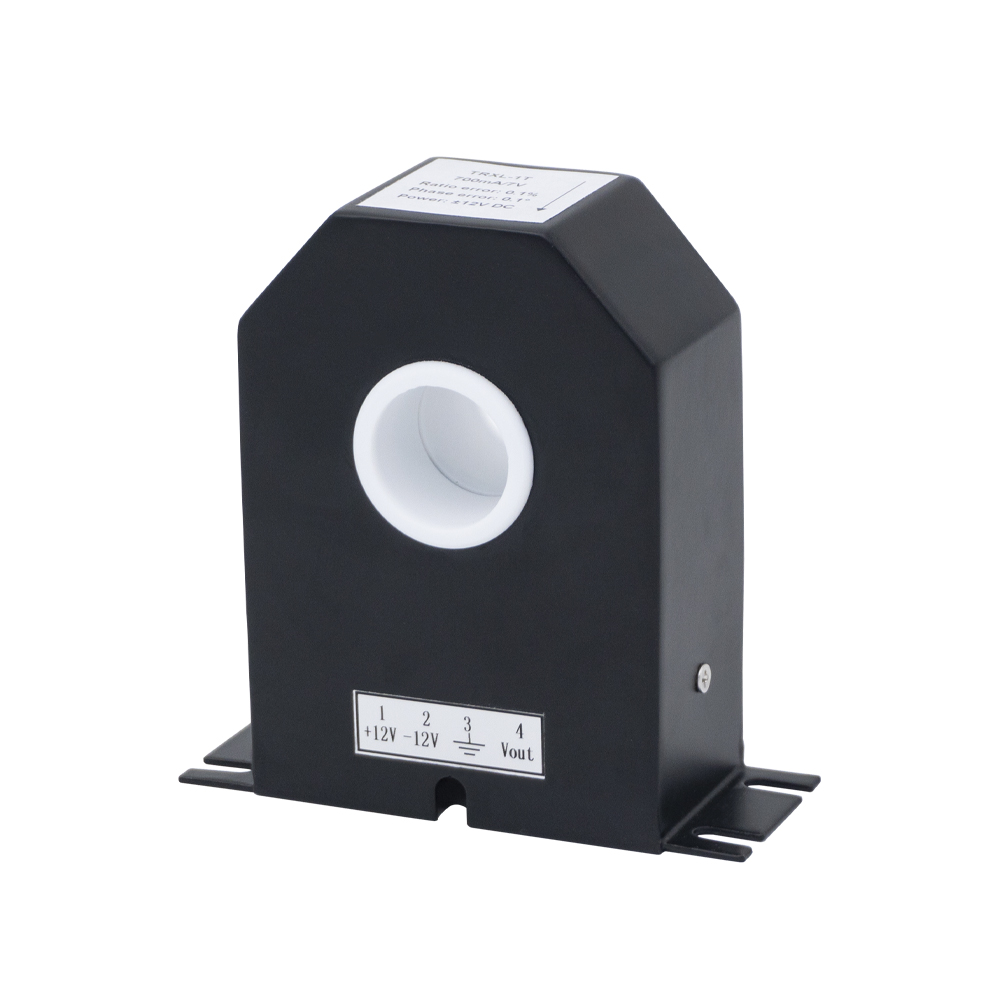

Produktbilder | Modell Nr. | Spezifikation |
XL-1A 80-42-110 (φ26) | TRXLW-1T | 10mA/10μA |
TRXLW-1T | 20mA/20μA | |
TRXL-1T | 5mA/5V | |
TRXL-1T | 10mA/1V | |
TRXL-1T | 700mA/7V | |
TRXL-1T | 1A/5V | |
TRXL-1T | 200mA/5V-1A/5V | |
XL-1B 80-42-110 (φ26) | TRXL-1TW | 10mA/1V |
TRXL-1TW | 0,5(20A)/3,53V | |
TRXL-1TW | 700mA/7V | |
TRXL-1TW | 700mA/7V | |
TRXL-1TW | 20A/20mA | |
TRXL-1TW | 10mA/1V | |
TRXL-1TW | 20A/20mA | |
TRXL-1TW | 700mA/7V | |
TRXL-1TW | 50A/50mA |
Hinweis: Kann nach Kundenwunsch angepasst werden (Durchgangslochdurchmesser, Außenabmessungen, Parametertransformationsverhältnis)
