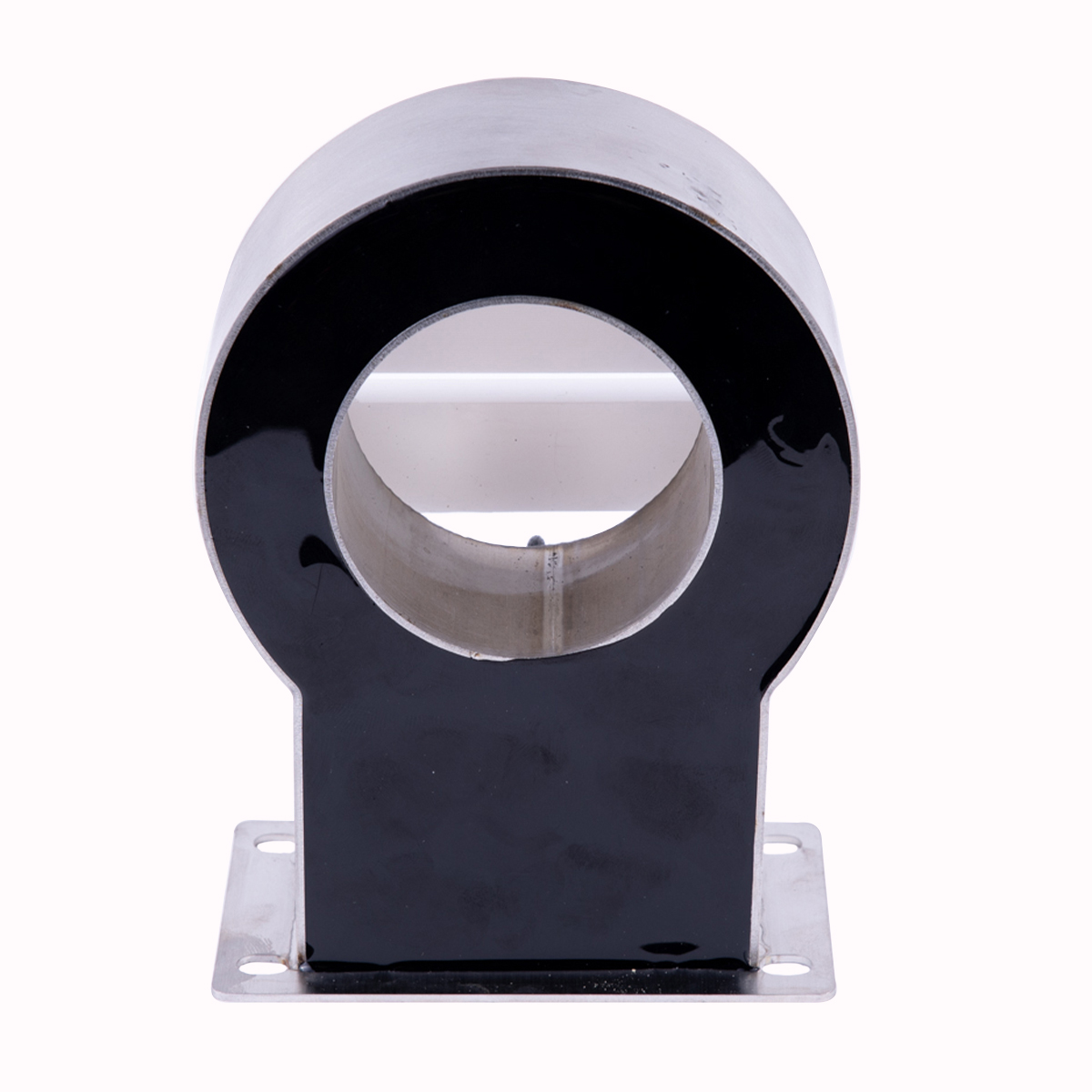

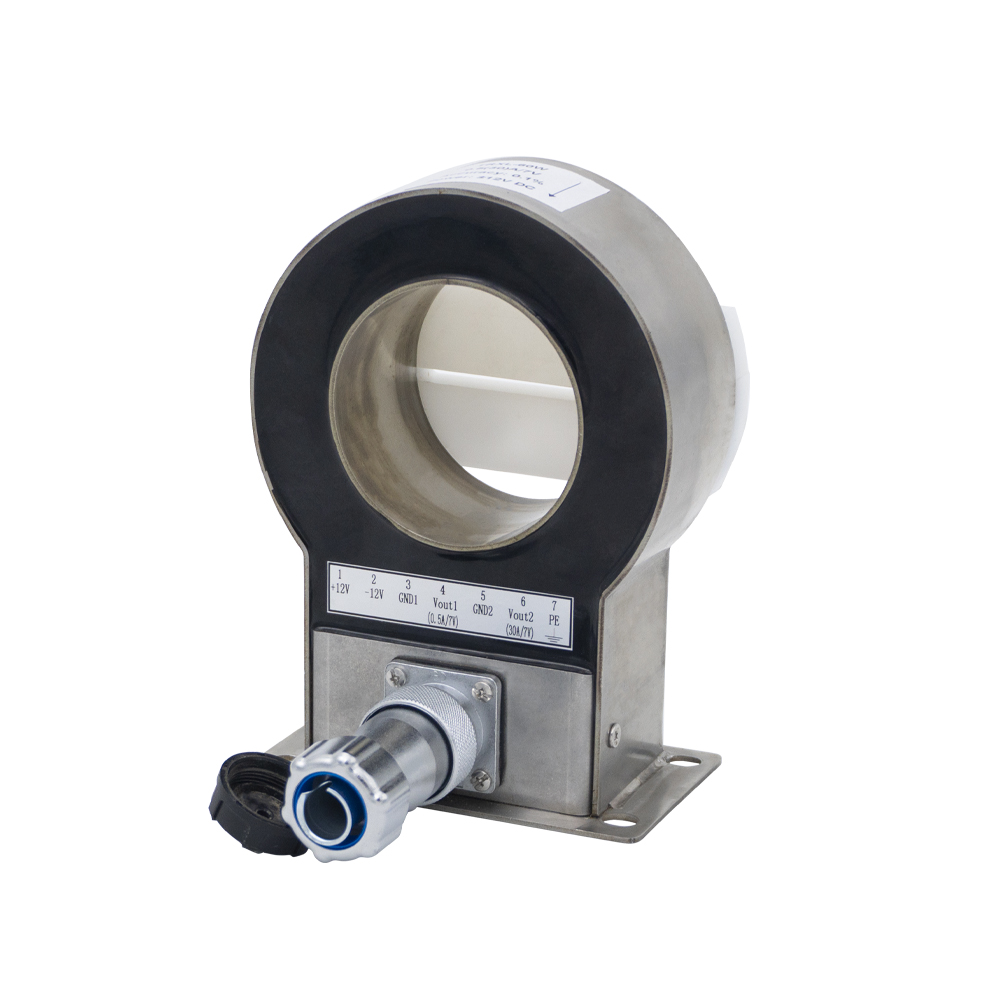

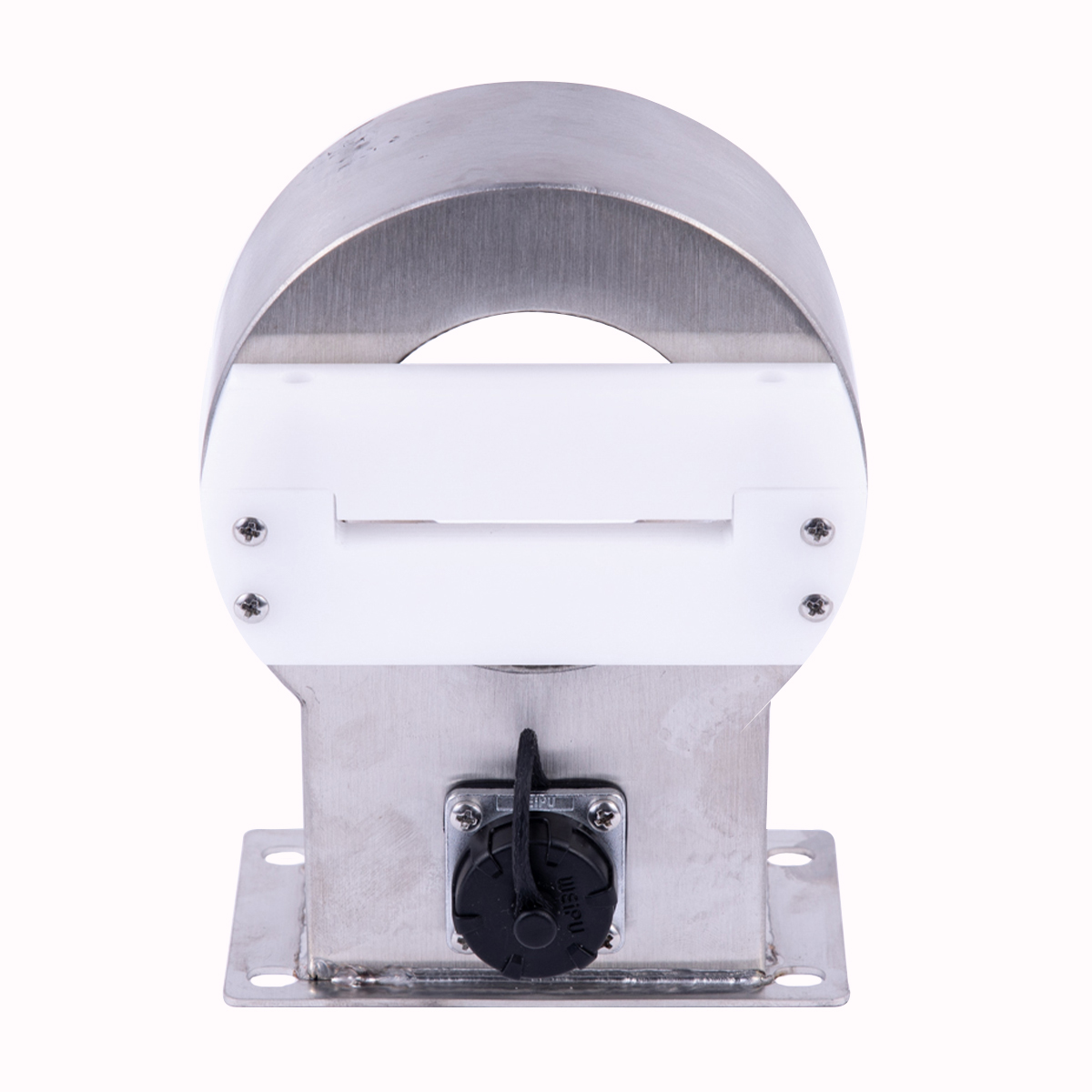

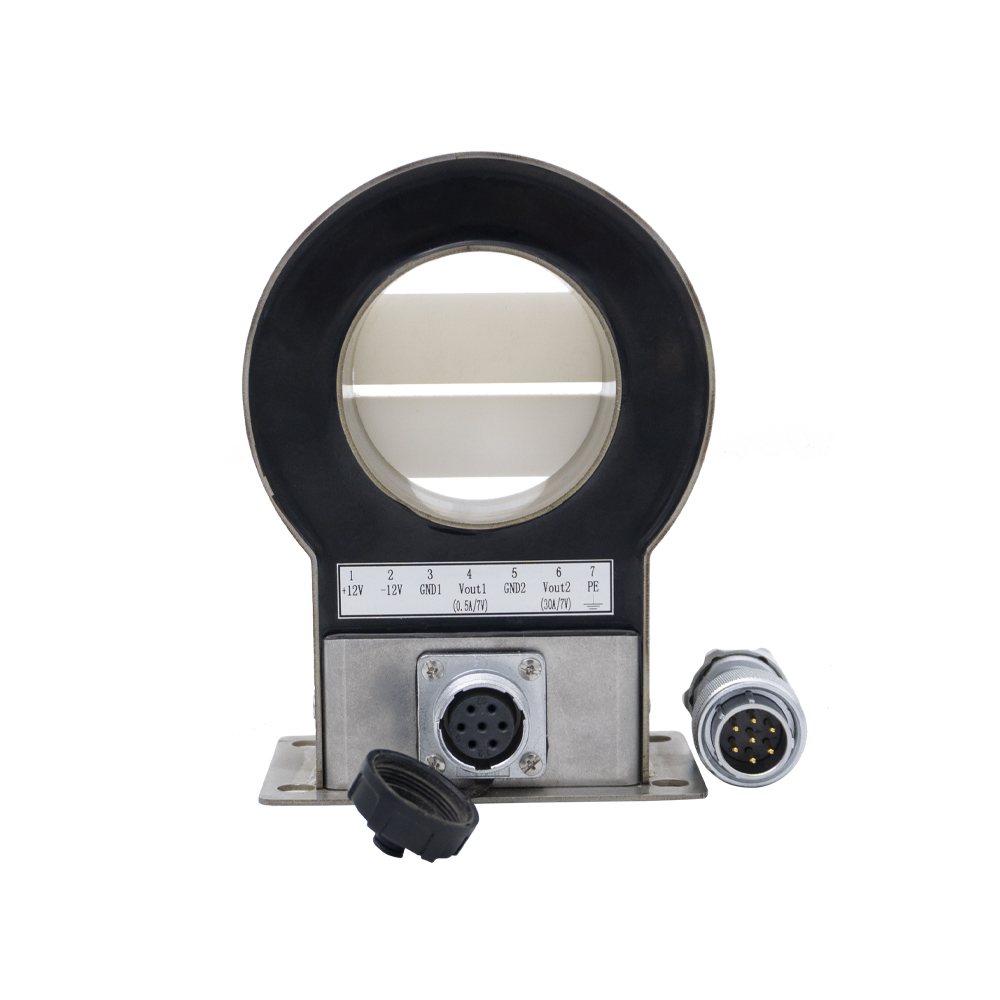

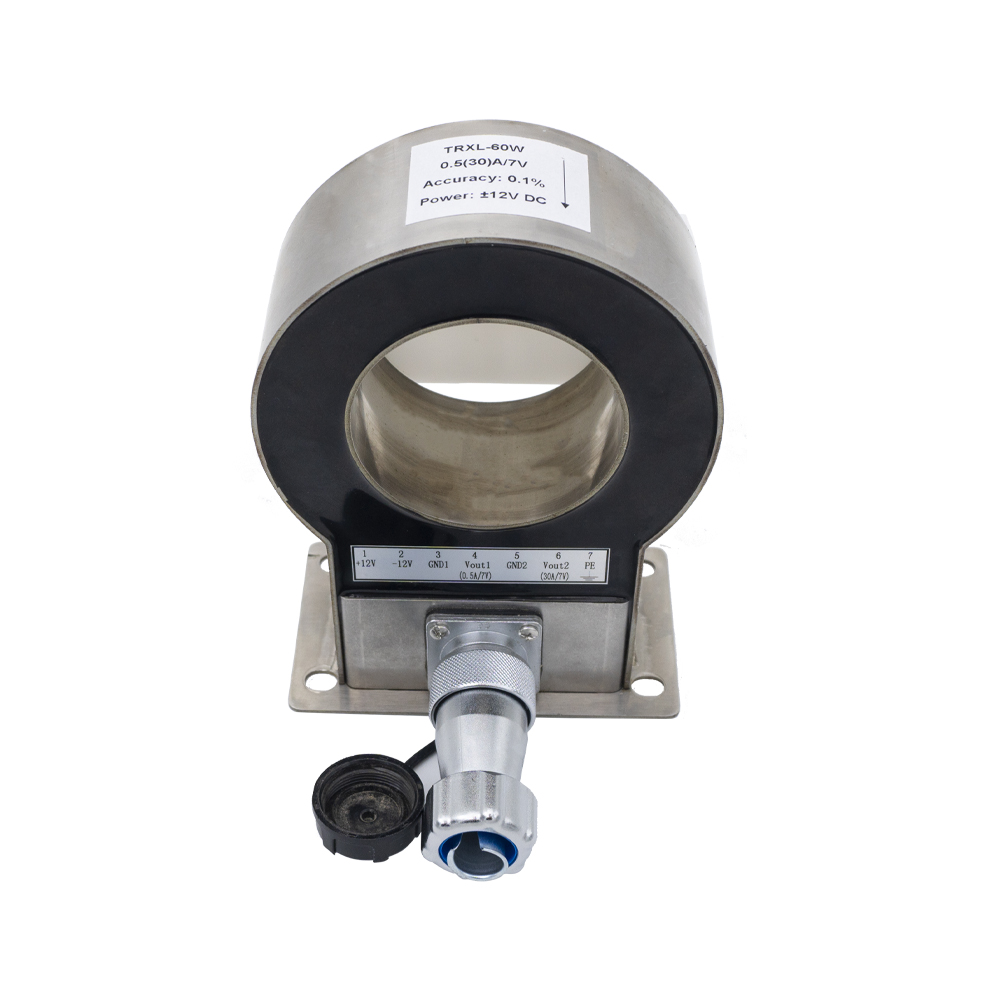

Transformatorkern-Erdungssensor (Cross-Core-Typ mit geschlossenem Regelkreis)

Anteil an:

Transformatorkern-Erdungssensor (Cross-Core-Typ mit geschlossenem Regelkreis)

TRXL-60W Transformatorkern-Erdungssensor ist auf die Unterstützung des Kunden „Erdungsstrom-Überwachungsgerät für Transformatorkern und Klemmen“ spezialisiert und wird zur Überwachung des Erdschlussstroms des Transformatorkerns und der Klemmen verwendet. Durch die Echtzeitüberwachung des Isolationszustands des Geräts kann eine kontinuierliche Online-Überwachung des Kernerdungsstroms realisiert werden Erdung, Fremdkörper im Gehäuse, Ölschlammablagerung im Öltank usw. rechtzeitig überprüfen. Noch wichtiger ist, dass es eine zuverlässige Datenbasis für die staatliche Wartung solcher Geräte liefern kann.

Messbereich: 0,1mA - 1A
Nennleistung: 0-7 Vrms
Genauigkeit: ≤0,05 % bei Nenneingang
Versorgungsspannung: ±12V
Stromverbrauch: Max. 10 mA
Arbeitsfrequenz: 50 - 400 Hz
Betriebstemp: -40°C bis +85°C
Gehäuse: Wasserdichtes, korrosionsbeständiges Metallgehäuse mit Epoxidharzversiegelung

Verfügbarkeitsstatus:



erkundigen

Modell:
TRXL-60W
Produktmarke:
TR

Produktmerkmale

* Die Struktur der Kupferreihen wird durch die Mitte befestigt und eignet sich für Sammelschienen mit einem Lochdurchmesser von φ60 oder Kupferreihen von 55 mm × 10 mm.

* Genaue Messung des μA-Pegelstroms mit hoher Messgenauigkeit und guter Linearität.

* Mehrfachabschirmung, starke Entstörungsfähigkeit, kann in komplexen Umgebungen eingesetzt werden.

* Optional sind abgeschirmte Kabel- oder Antennensteckerausgänge erhältlich.

* Spezielle wasserdichte und korrosionsbeständige Metallhülle, Epoxidharzversiegelung und Bewässerung, kann lange Zeit im Freien arbeiten.

Produktanwendung

* Online-Überwachung der Erdung des Transformatorkerns.

* Online-Überwachung der Isolierung von Hochspannungsdurchführungen.

* Online-Überwachung der Isolierung des Zinkoxid-Überspannungsableiters.

* Online-Überwachung von Strom- und Spannungswandlern und Kondensatoren.

* Hochspannungs-Ladeanzeige.

Laden Sie das Größenblatt herunter

Transformatorkern-Erdungssensor-TRXL-60W.pdf

Produktparameter

Elektrische Leistungsparameter	Elektrisches Symbol	Leistung	Geöffnetes und geschlossenes Schloss
	Ich _P	Messbare Reichweite	0,1mA -1A
	V _AUS	Nennleistung	0-7V _rms
	X	Genauigkeit @I _PN	0,05 %
	ε _L	Linearität	≤0,05 %
	Uc	Versorgungsspannung	±12V
	V _Aus	Offsetspannung	1mV
	Ich _C	Maximaler Stromverbrauch	10mA
	f	Arbeitsfrequenz	50-400 Hz
	T _A	Betriebstemperatur	-40℃-+85℃
	T _S	Lagertemperatur	-40℃- +100℃
Mechanische Strukturparameter	Hülse	Metallgehäuse	Ausgabemodus	Abgeschirmtes Kabel/wasserdichter Navigationsstecker
	Kernmaterial	Nanokristallin/Permalloy	Siegel	Flexibles Silikon und Epoxidharz
	Magnetische Bildschirmstruktur	Kohlenstoffstahl/Permalloy	Bauplan	Basisinstallation behoben

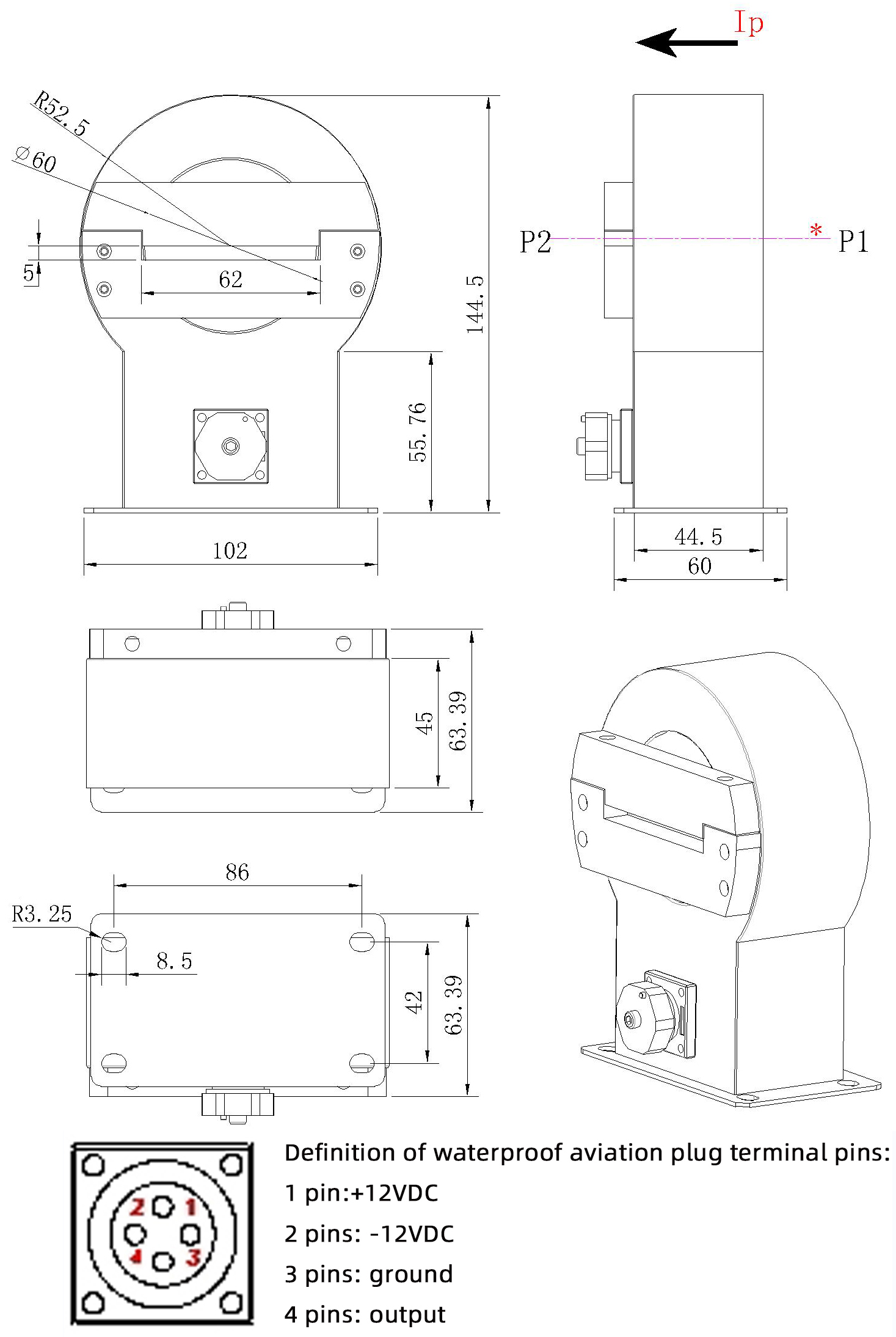

Form und Einbaumaße

Form und Einbaumaße des Transformatorkern-Erdungssensors TRXL-60W
