TRXLW
TR
Produktmerkmale
* Minimale magnetische Interferenz.
* Geringe Temperaturdrift.
* Schnelle dynamische Reaktion.
* Praktisch unbeeinflusst von externen Magnetfeldern oder der Positionierung des Leiters.
Produktanwendung
* Industrielle Automatisierung und Steuerung.
* Leistungs- und Energiemessung.
* Erneuerbare Energiesysteme.
* Elektrofahrzeuge und Ladesysteme.
* Labor- und Prüfgeräte:
Produktparameter
Elektrische Leistung | Elektrisches Symbol | Leistungsparameter | Kleinsignalmessung (Match-Client-Schaltkreis) | Großsignalmessung (passiv) | |
IN | Bewerteter Input | 500 mA RMS | 10A RMS | ||
Ich P | Messbare Reichweite | 0,1mA-1A | 0,1-20A | ||
Ich raus | Nennleistung | 10 mA RMS | 10 mA RMS | ||
X | Genauigkeit@I PN | 0,05 % | 0,20 % | ||
ε L | Linearität | ≤0,05 % | ≤0,2 % | ||
Uc | Versorgungsspannung | Kundenspezifische Schaltungsanpassung | / | ||
V Aus | Offsetspannung | 1mV | / | ||
Ich C | Maximaler Stromverbrauch | 10mA | / | ||
f | Betriebsfrequenz | 50-400 Hz | |||
T A | Betriebstemperatur | -40℃-+85 ℃ | |||
T S | Lagertemperatur | -40℃ -+100 ℃ | |||
Mechanische Struktur | Hülse | Metallgehäuse | Ausgabemodus | Buchsenblock/abgeschirmtes Kabel | |
Metallkernmaterial | Nanokristallin/Permalloy | Siegel | Flexibles Silikon und Epoxidharz | ||
Magnetische Bildschirmstruktur | Kohlenstoffstahl/Permalloy | Bauplan | Basisinstallation behoben | ||

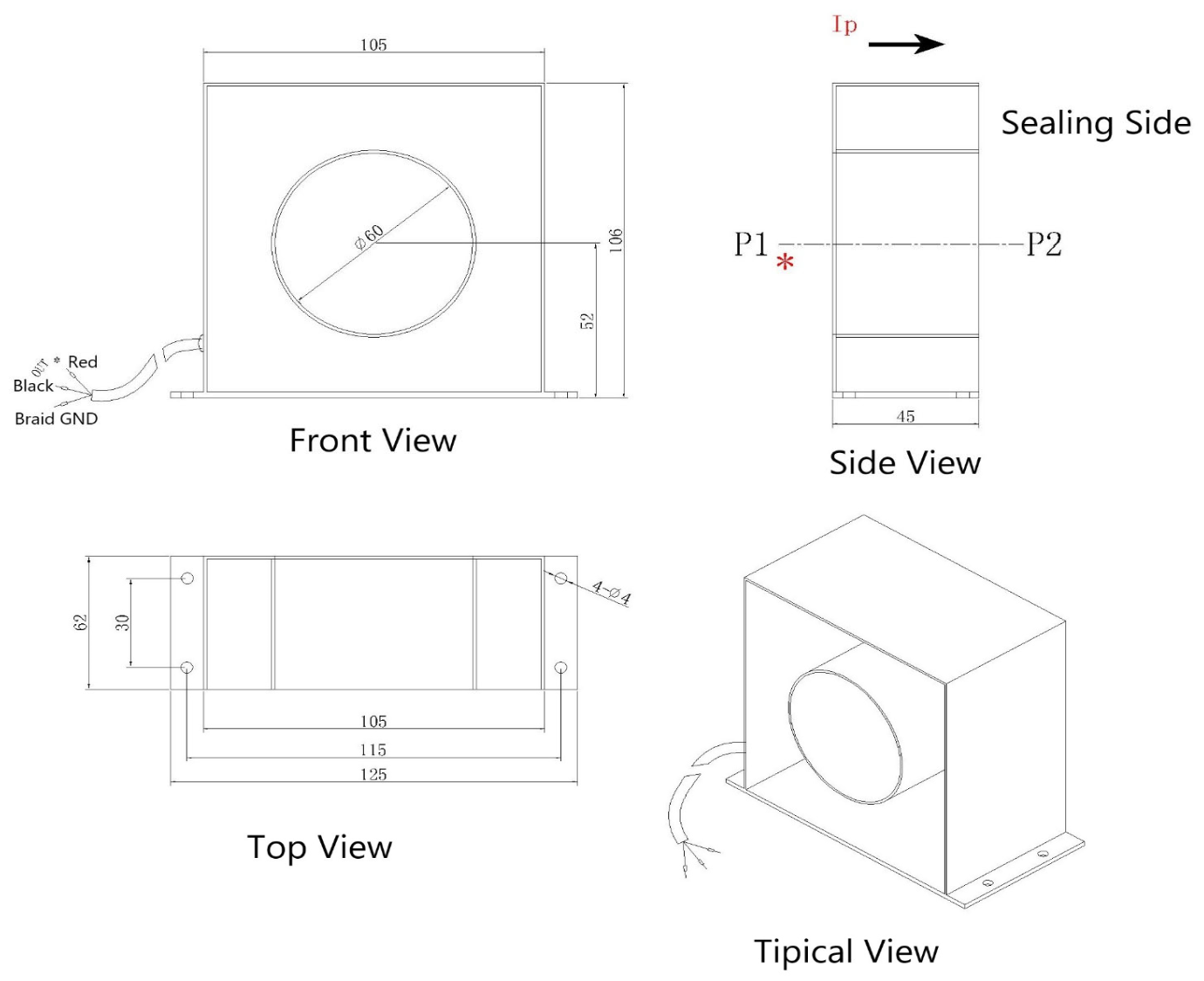

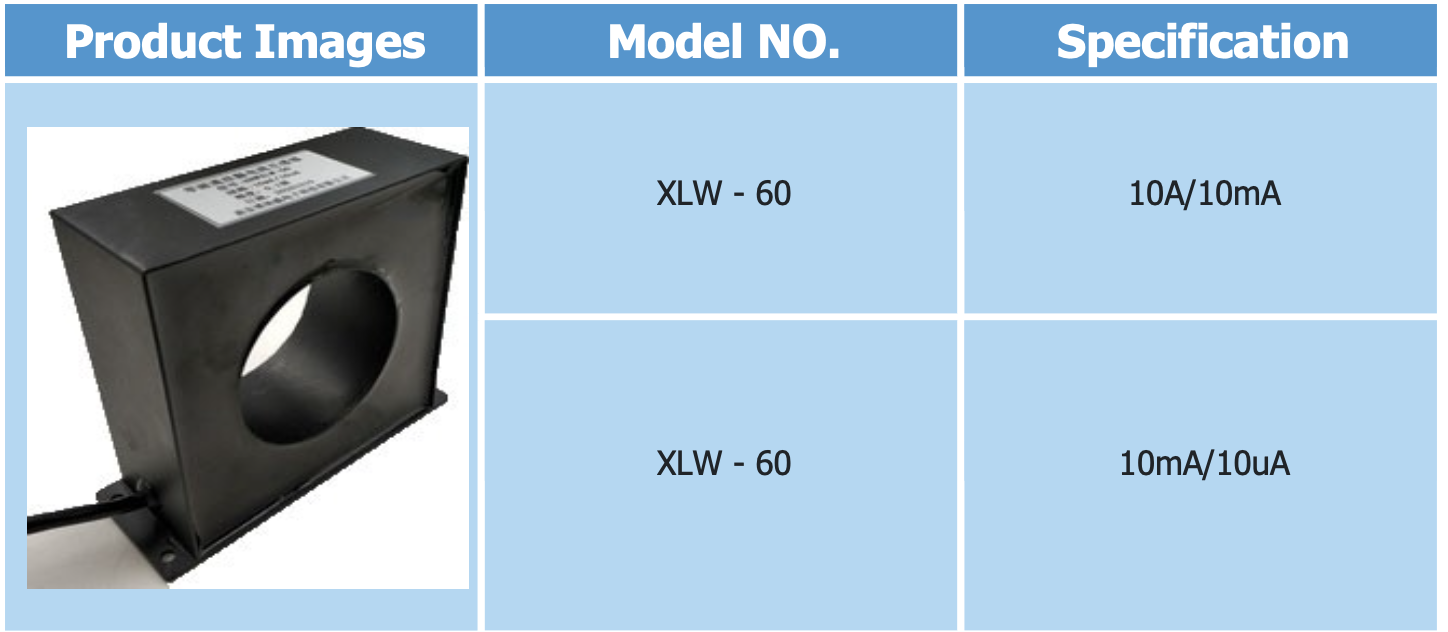

Hauptspezifikation und Zeichnung
Hinweis: Kann nach Kundenwunsch angepasst werden (Durchgangslochdurchmesser, Außenabmessungen, Parametertransformationsverhältnis)
