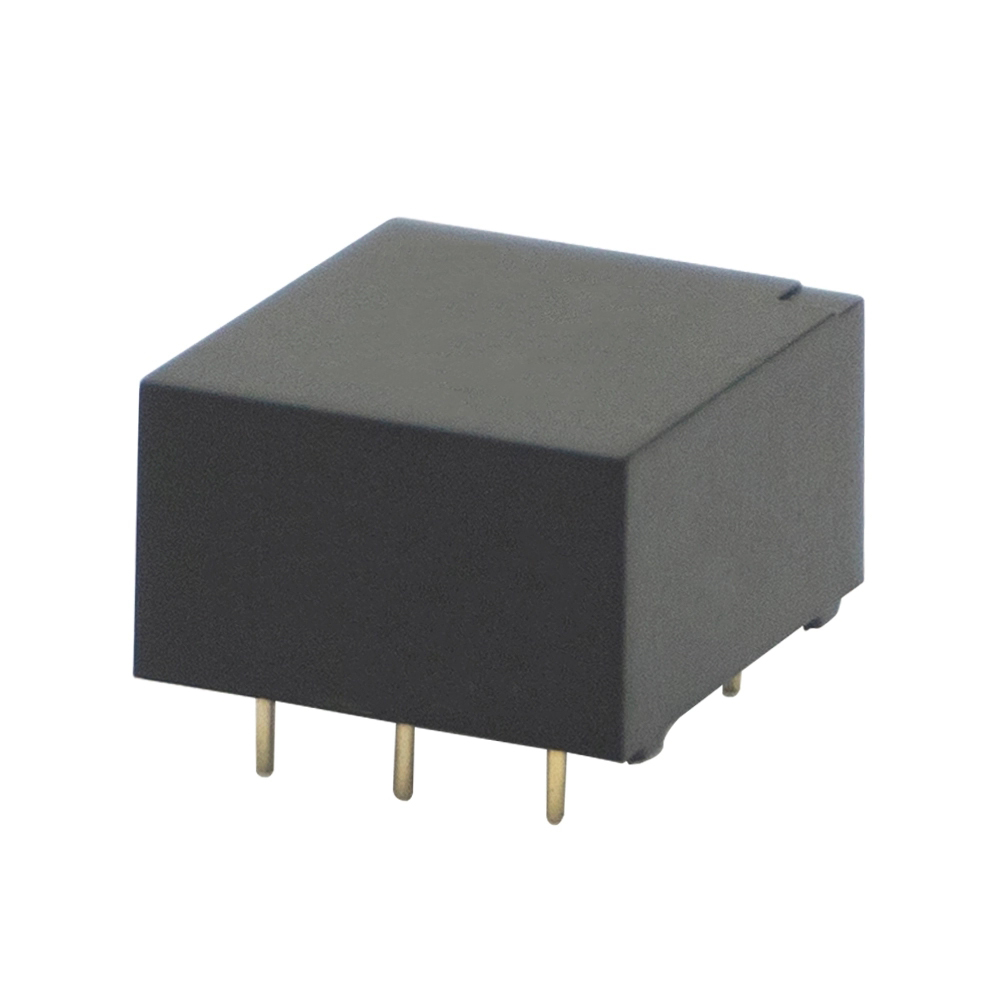

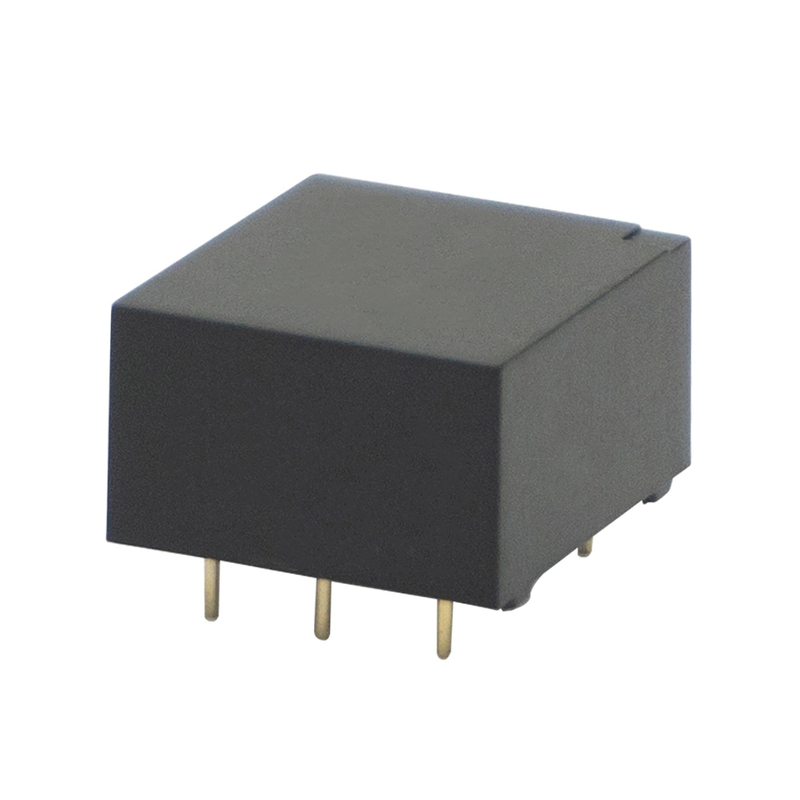

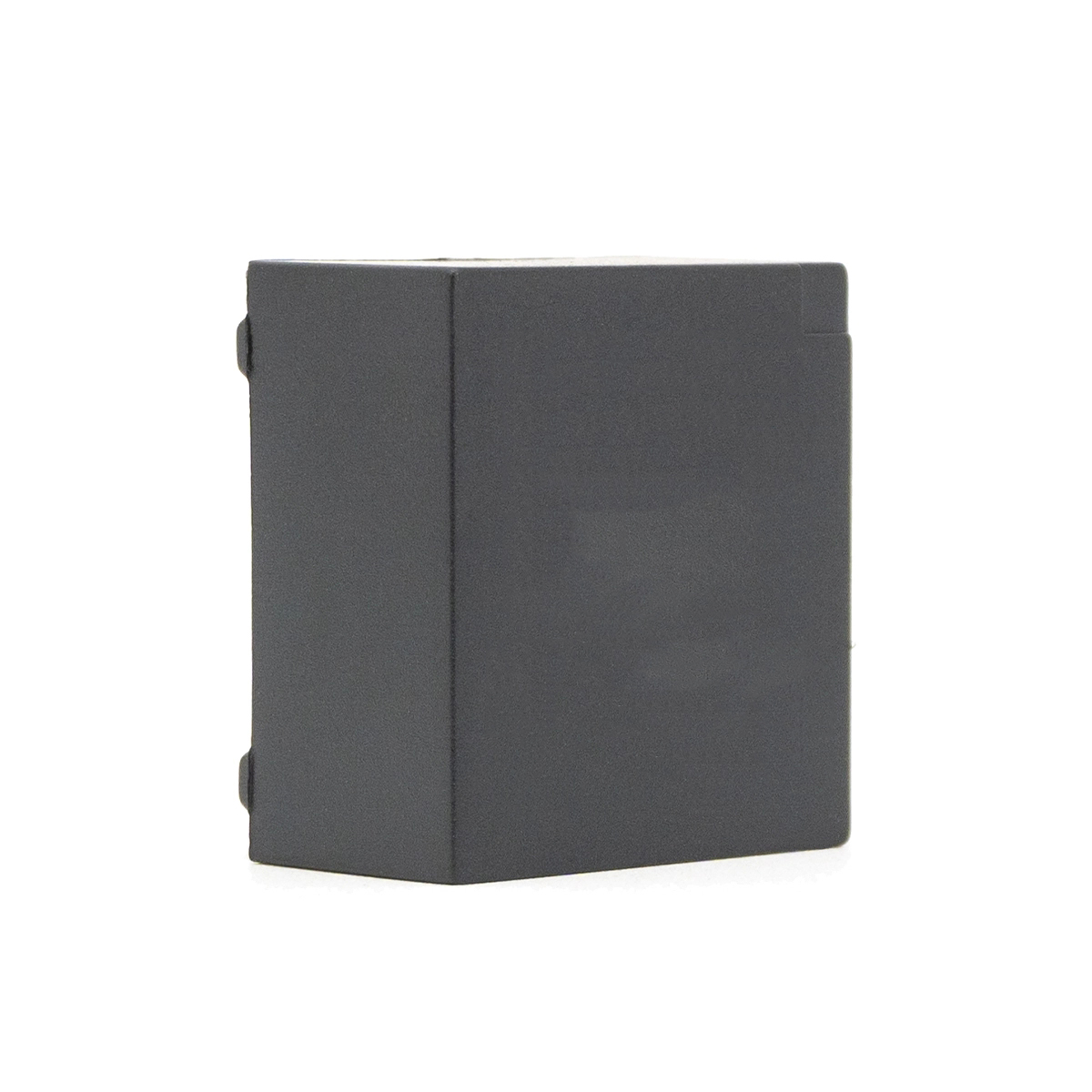

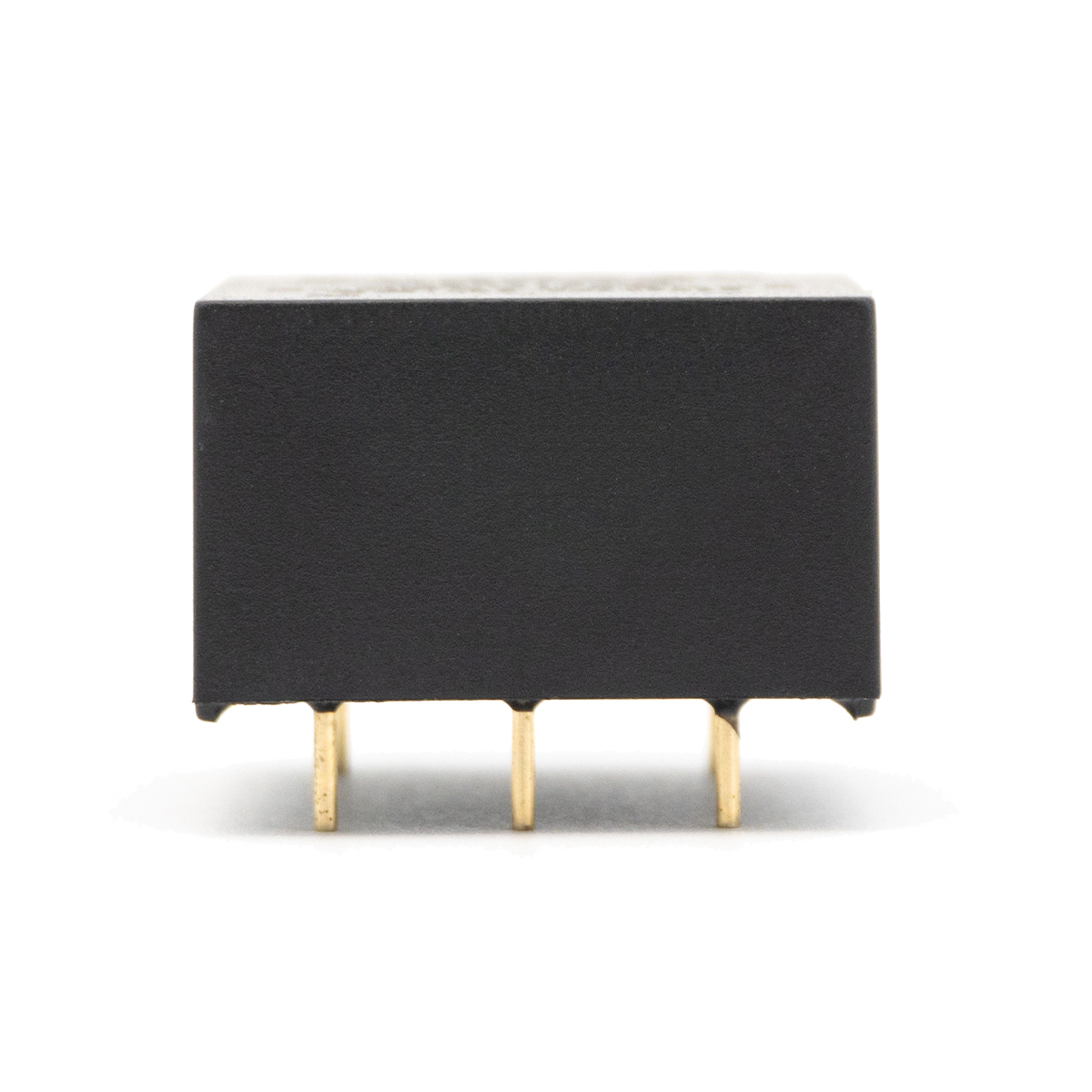

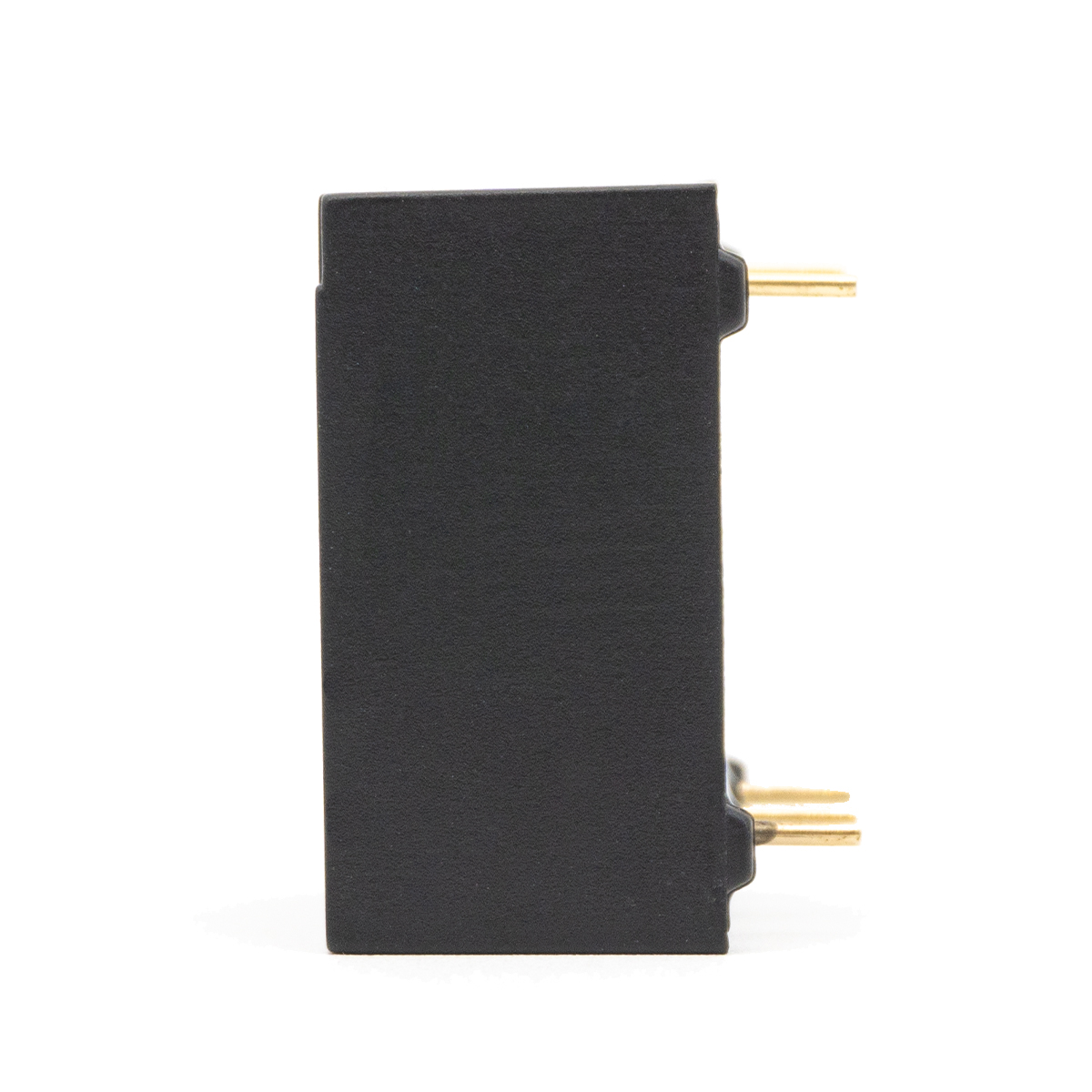

TR0201-LBH5
TR
Produktmerkmale
* Misst AC-, DC- und gepulste Signale.
* Hervorragende Genauigkeit, gute Linearität.
* Starke Beständigkeit gegen externe Störungen, hohes Gleichtaktunterdrückungsverhältnis.
* Geringe Temperaturdrift, geringer Stromverbrauch, breites Frequenzband.
* Vollständige Isolierung zwischen Primär- und Sekundärseite
* Großer Messbereich, schnelle Reaktionsgeschwindigkeit, hohe Präzision und gute Temperaturstabilität.
Produktanwendung
* Geschwindigkeitsregelung der Wechselstromfrequenzumwandlung.
* Servomotor-Traktion.
* Unterbrechungsfreie Stromversorgung (USV).
* Schweißgerät, Batteriestromversorgung.
* Hochpräzise und hochfrequente Strommessung.
Produktparameter
| Spezifikation | 0,5 A/0,625 V | 1 A/0,625 V | 6 A/0,625 V | Einheit | |
|---|---|---|---|---|---|
| I PN | Primärer Nenneingangsstrom | 0.5 | 1 | 6 | A |
| I P | Primärer Strommessbereich | 0-1 | 0-2 | 0-12 | A |
| V SN | Sekundäre Nennausgangsspannung | 2,5 ± 0,625 | V | ||
| V C | Die Versorgungsspannung | +5(±5%) | V | ||
| I C | Stromverbrauch | <10+Is | mA | ||
| V d | Isolationsspannung | Zwischen Primär- und Sekundärkreis: 2,5 kV/50 Hz/1 Min | |||
| ε L | Linearität | <0,1 | %FS | ||
| X | Präzision | TA=25℃:≤±0,5 | % | ||
| V 0 | Offsetspannung | TA=25℃:≤±10 | mV | ||
| V OM | Magnetische Offsetspannung | IP=0 nach 3*I PN :≤±5 | mV | ||
| V OT | Offsetspannung Temperaturdrift | IP=0, TA=-40-+80℃:≤±0,1 | mV/℃ | ||
| T r | Reaktionszeit | ≤40 | μS | ||
| f | Bandbreite (-3 dB) | DC-100 | kHz | ||
| T A | Arbeitstemperatur | -40-+80 | ℃ | ||
| T S | Lagertemperatur | -45-+85 | ℃ | ||

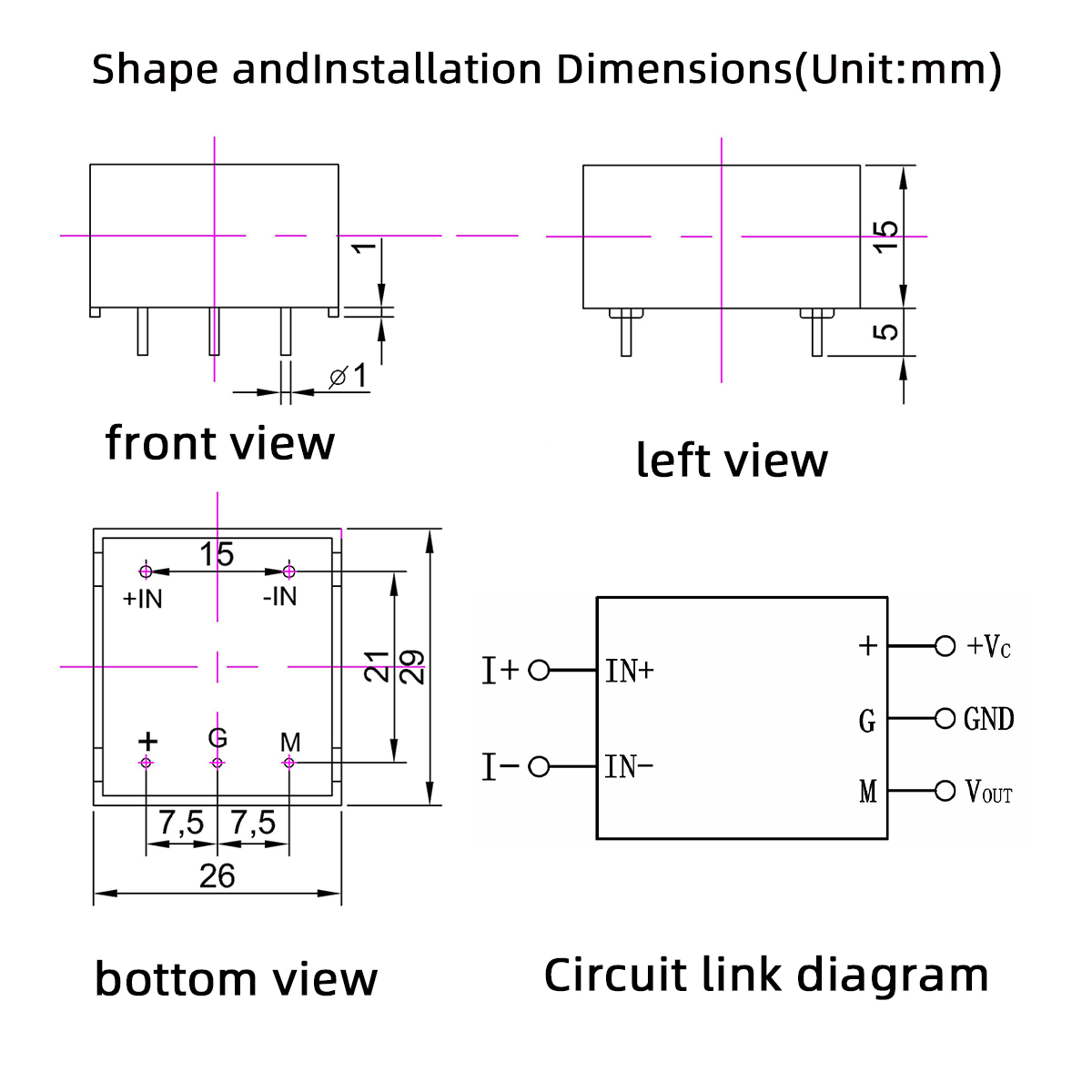

Form und Einbaumaße
Notiz:
Vorsichtsmaßnahmen bei der Installation
Der Sensor muss korrekt verdrahtet sein, da sonst die internen Komponenten des Sensors beschädigt werden können.
Wenn der Sensor auf die Leiterplatte gelötet wird, muss er mit einem Niedertemperatur-Lötkolben gelötet werden, und die Zeit sollte nicht zu lang sein, und zweitens sollten die Stifte nicht zu stark gequetscht werden, da sonst die interne Verbindung geöffnet werden kann.
