Signal: AC / DC / gepulst
Modelle (IPN / Ausgabe): 50A/4V · 200A/4V · 500A/4V
Messbereich (IP): 0–100 A · 0–400 A · 0–1000 A
Bandbreite (-3dB): DC–20 kHz
Ansprechzeit: ≤5 μs
Genauigkeit (25°C): ≤±1 %
Linearität: <1 % FS
Liefern: ±12–15 V (±5 %)
Verbrauch: <25 mA
Isolierung: 2,5 kV / 50 Hz / 1 Minute (Primär–Sekundär)
Betriebstemp: -40 bis +80°C
Lastwiderstand: ≥10 kΩ (25°C)
| Verfügbarkeitsstatus: | |
|---|---|

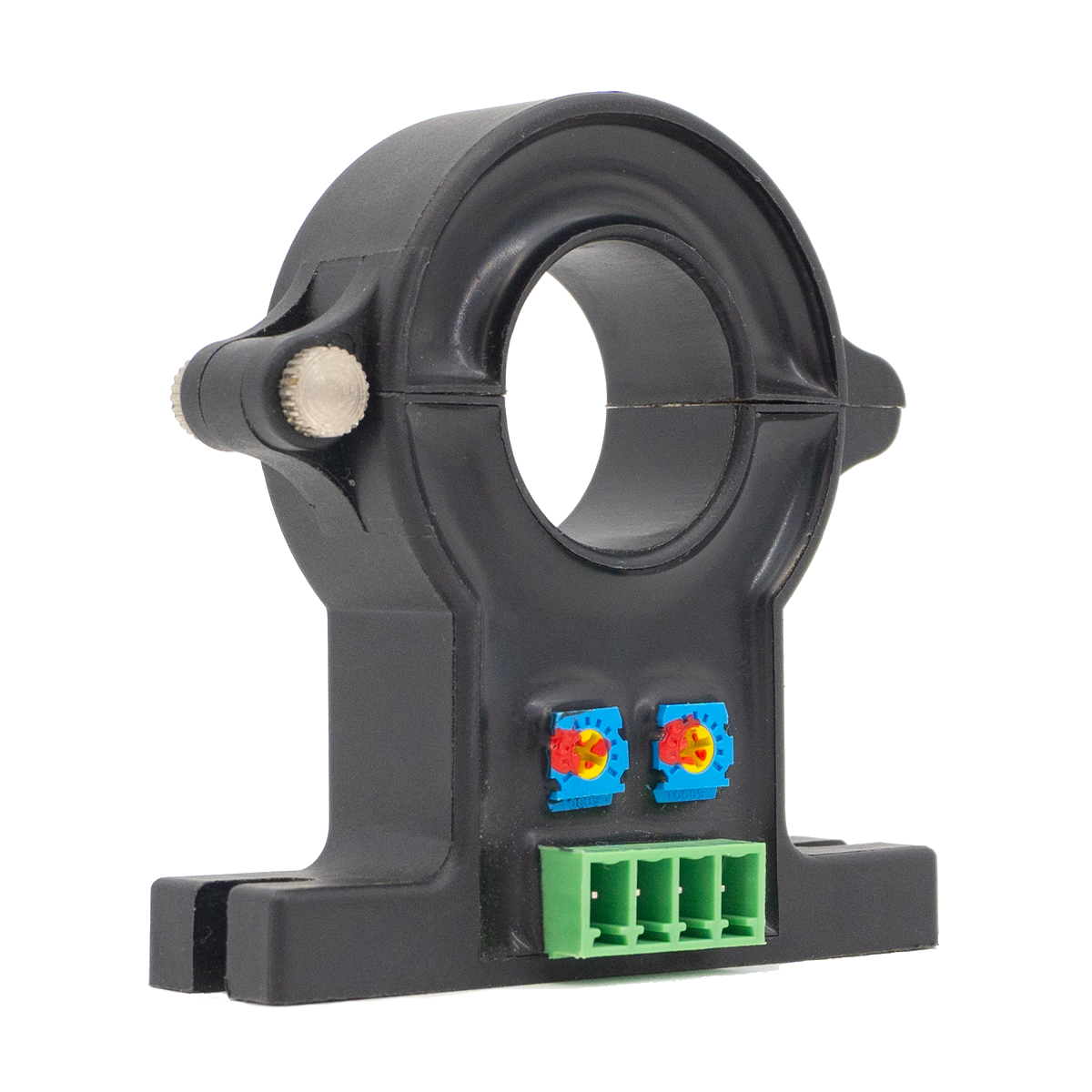

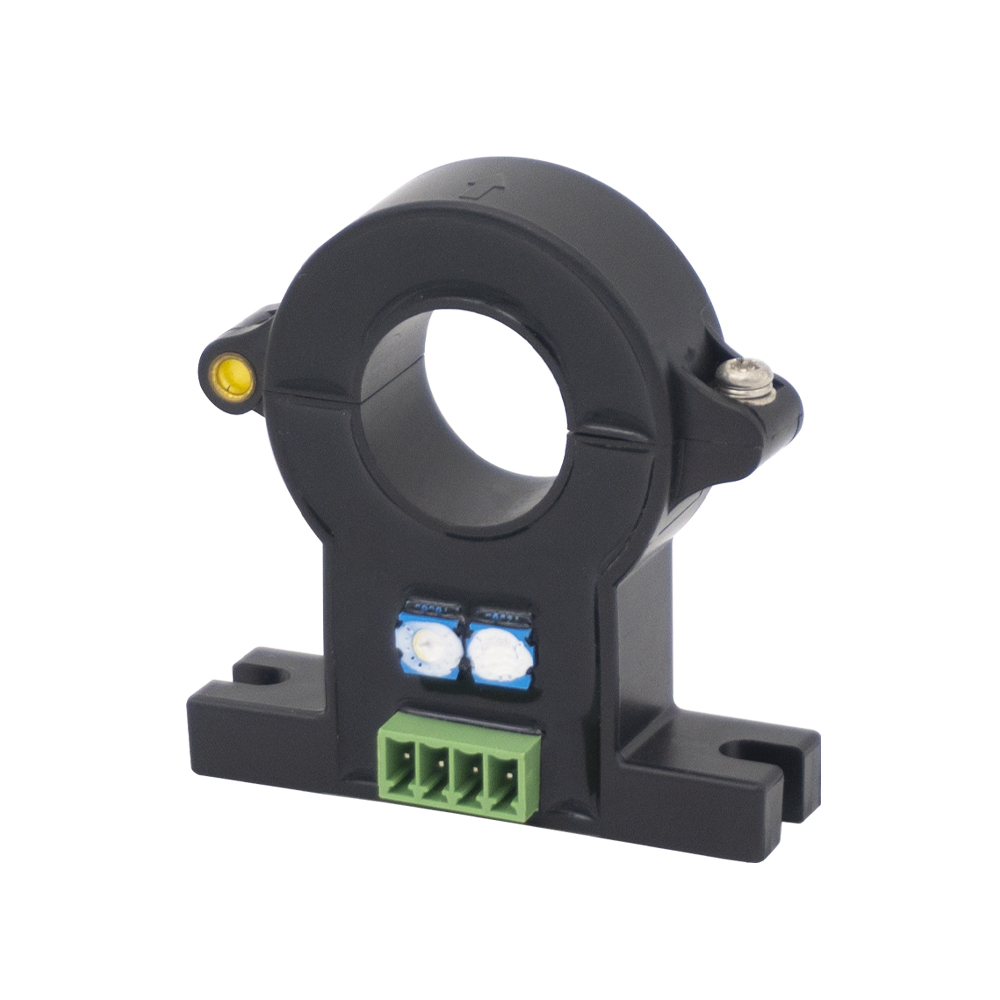

TR0214-LKH
TR
* Misst AC-, DC- und gepulste Signale.
* Hervorragende Genauigkeit, gute Linearität.
* Starke Beständigkeit gegen externe Störungen, hohes Gleichtaktunterdrückungsverhältnis.
* Geringe Temperaturdrift, geringer Stromverbrauch, breites Frequenzband.

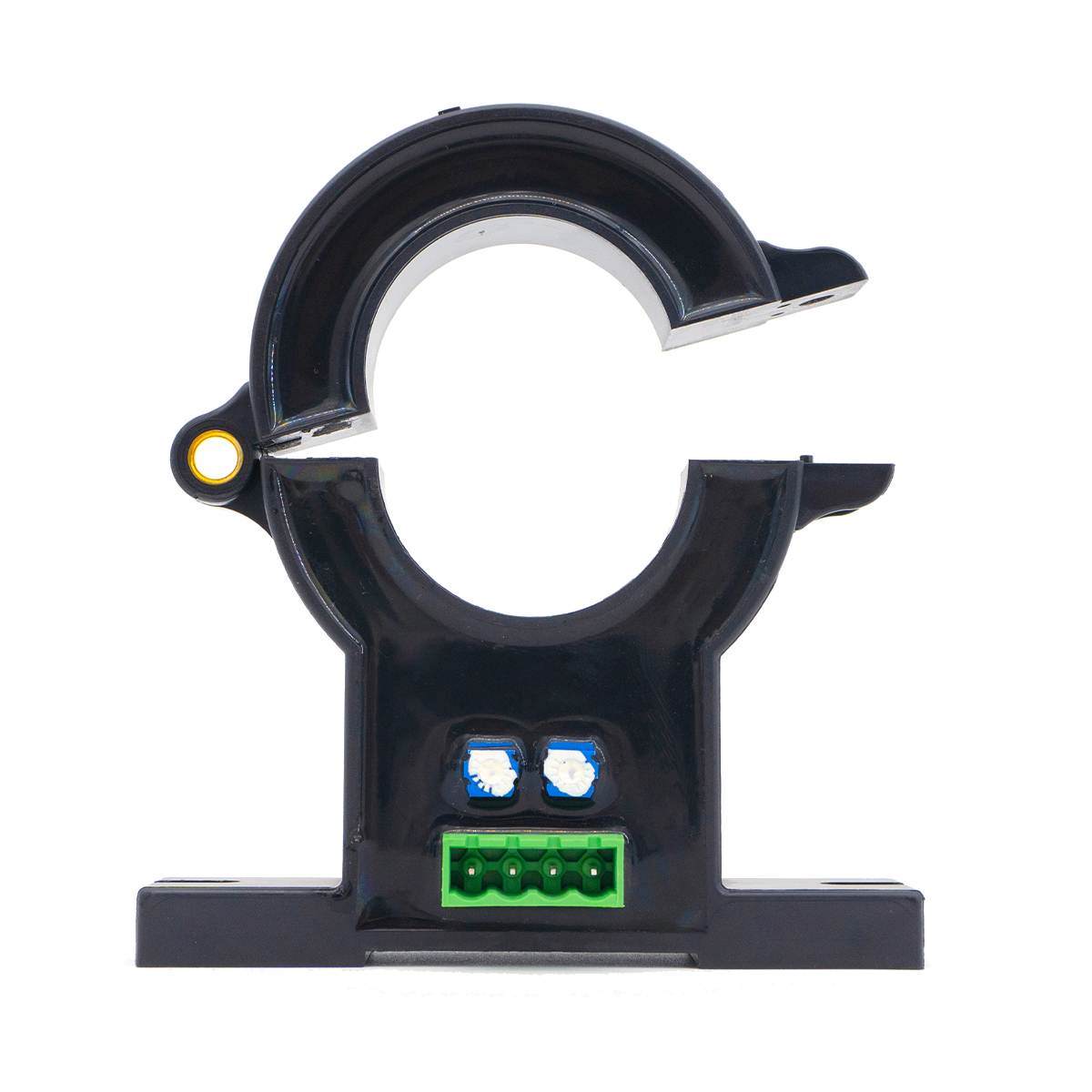

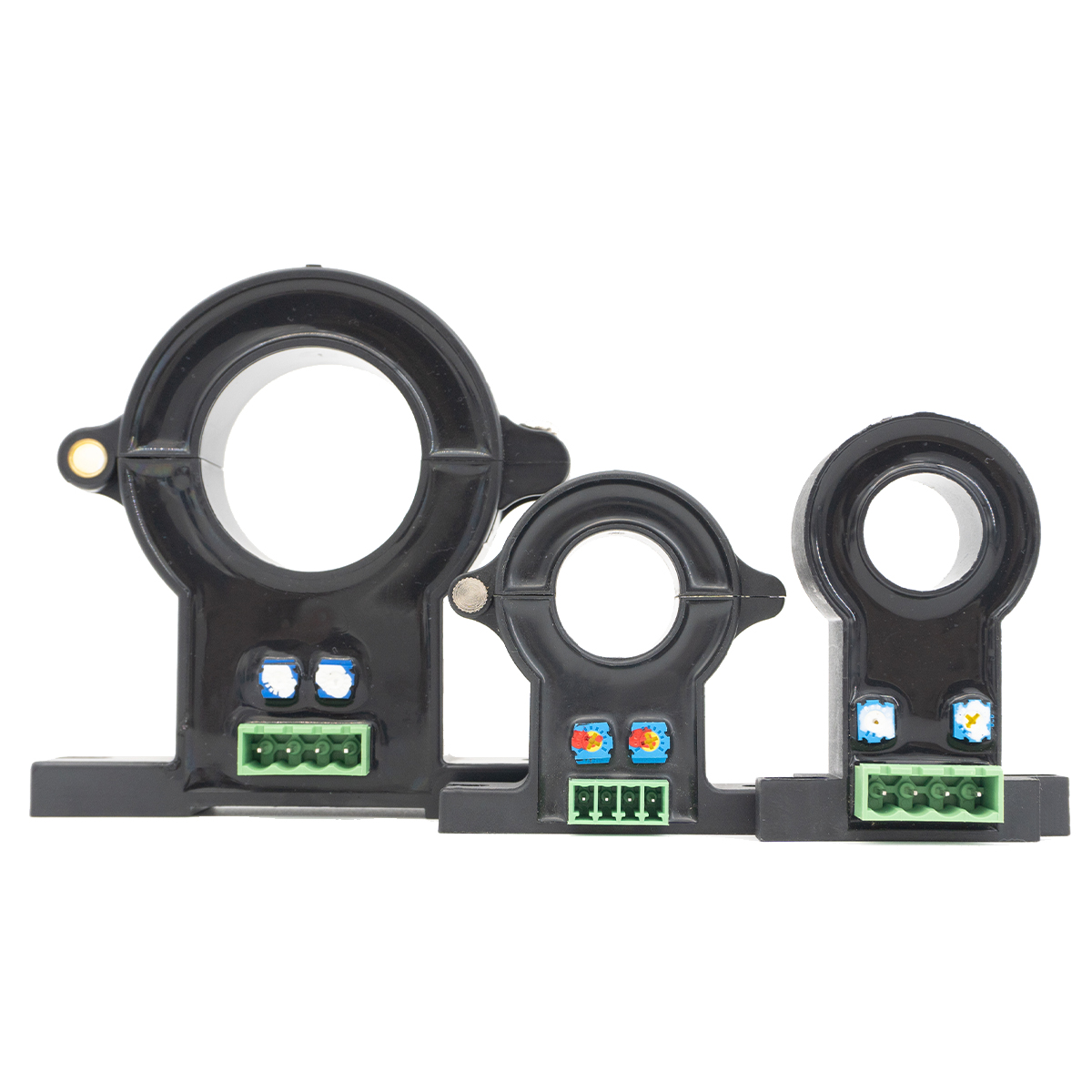

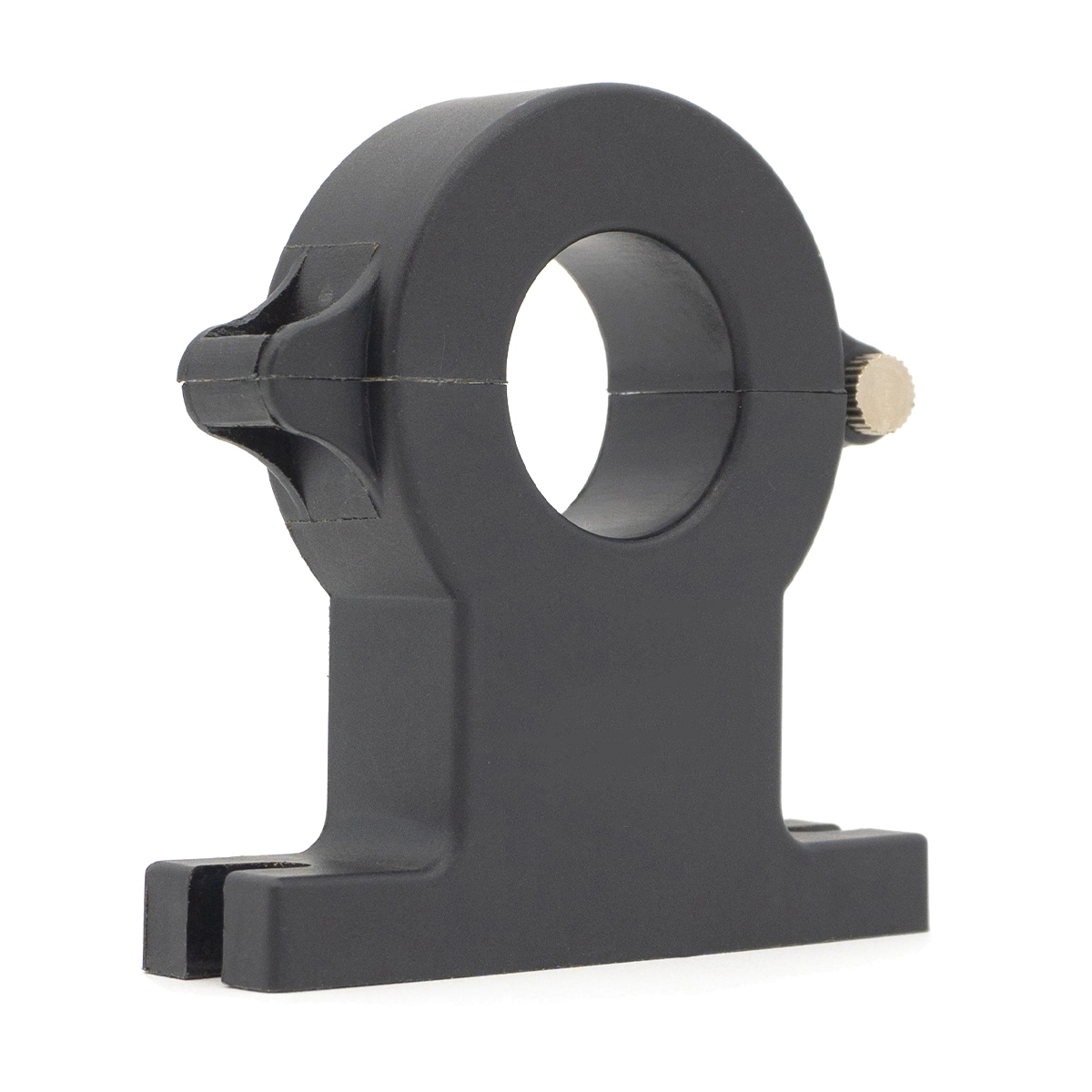

* Geteilte Struktur, einfach zu installieren.
* Geschwindigkeitsregelung der Wechselstromfrequenzumwandlung.
* Servomotor-Traktion.
* Unterbrechungsfreie Stromversorgung (USV).
* Schweißgerät, Batteriestromversorgung.
| Spezifikation | 50A/4V | 200A/4V | 500A/4V | Einheit | |
Ich PN | Primärer Nenneingangsstrom | 50 | 200 | 500 | A |
Ich P | Primärer Strommessbereich | 0-100 | 0-400 | 0-1000 | A |
V SN | Sekundäre Nennausgangsspannung | 4 | V | ||
V C | Die Stromversorgungsspannung | ±12-15(±5%) | V | ||
Ich C | Aktueller Verbrauch | <25 | mA | ||
V d | Isolationsspannung | Zwischen Primär- und Sekundärkreis: 2,5 kV/50 Hz/1 Min | |||
ε L | Linearität | <1 | %FS | ||
X | Präzision | TA =25℃:≤±1 | % | ||
V0 | Offsetspannung | TA =25℃:≤±20 | mV | ||
V OM | Magnetische Offsetspannung | IP=0 nach 3*I PN :≤±20 | mV | ||
V OT | Offset- Spannungstemperaturdrift | IP =0 TA =-40-+80℃:≤±1 | mV/℃ | ||
T r | Ansprechzeit | ≤5 | μS | ||
f | Bandbreite (-3 dB) | DC-20 | KHz | ||
T A | Arbeitstemperatur | -40-+80 | ℃ | ||
T S | Lagertemperatur | -45-+85 | ℃ | ||
R L | Lastwiderstand | TA =25℃:≥10 | kΩ | ||

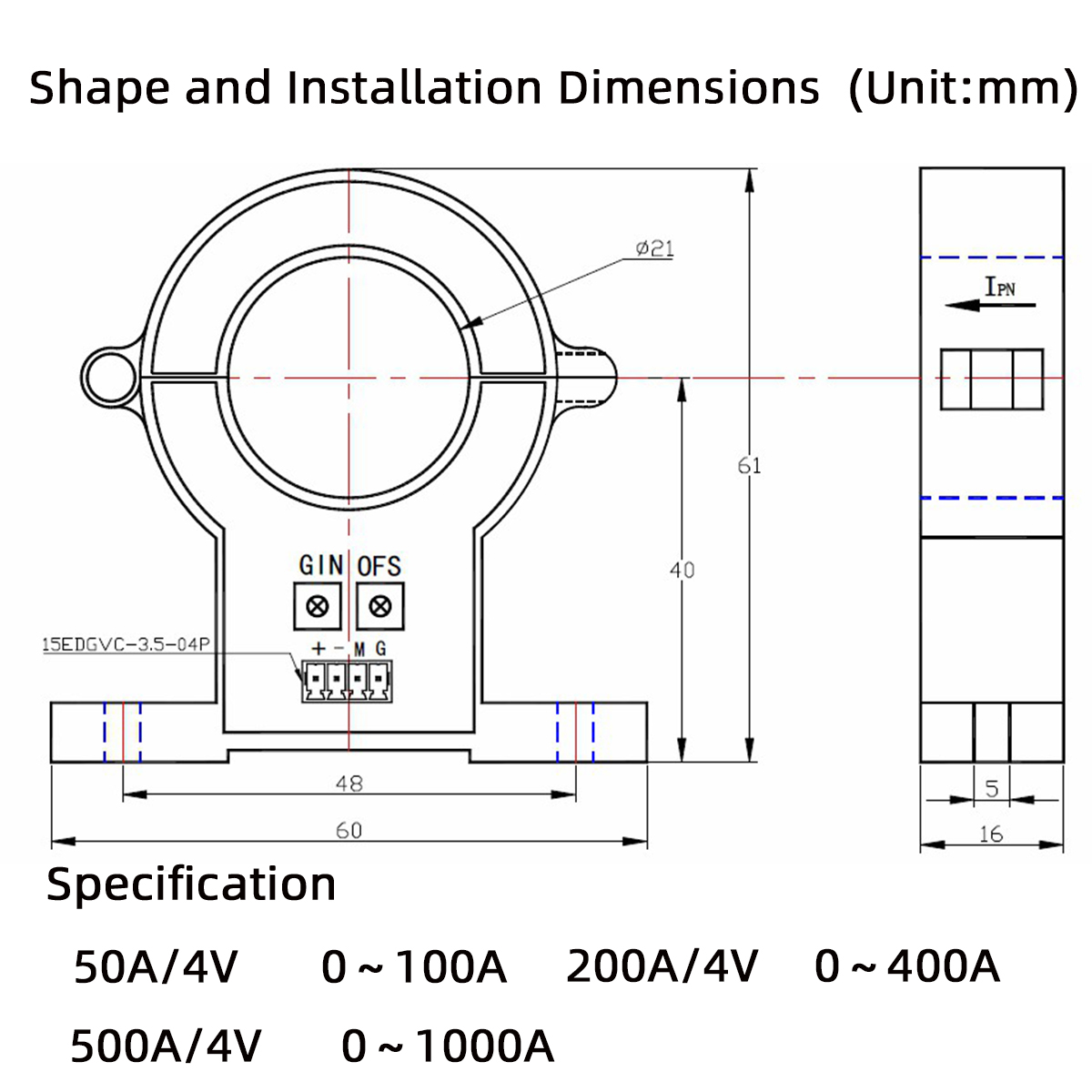

Hinweise:

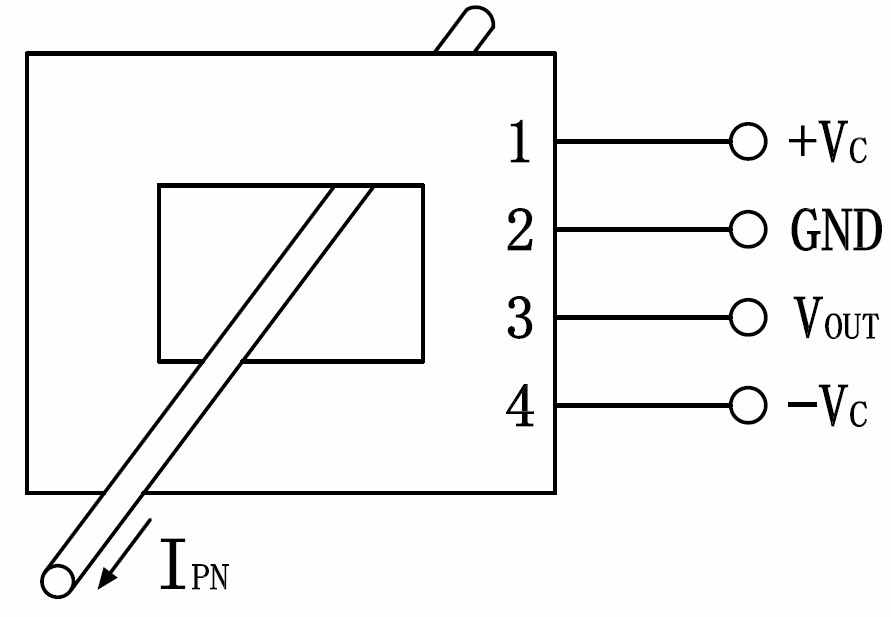

IPN: Primäre Stromeingangsrichtung
+: Positive 12V/15V-Stromversorgung
- :Negative 12V/15V-Stromversorgung M :Sekundärer Signalausgang

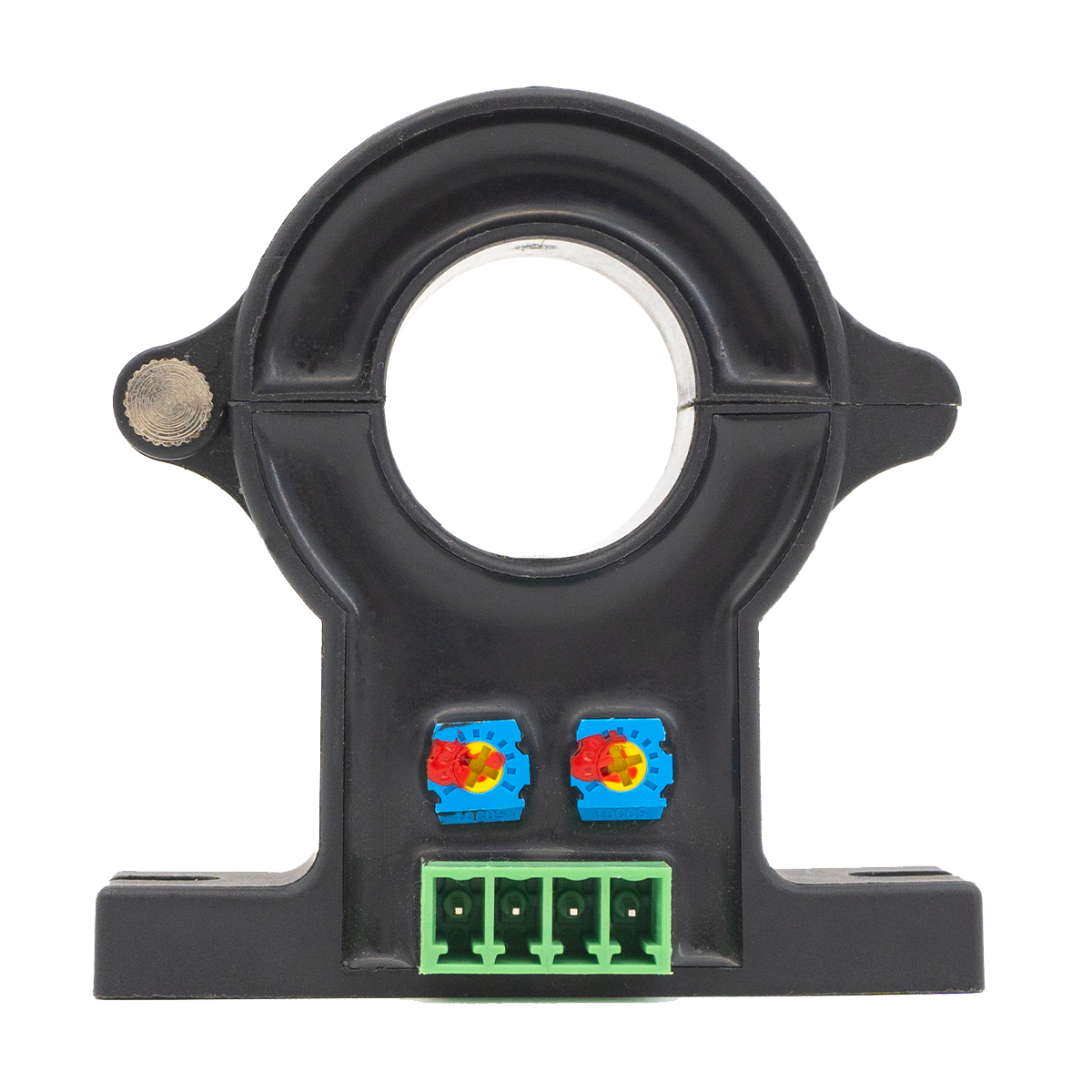

G: Leistungsmasse OFS: Nullpunkteinstellung GIN: Amplitudeneinstellung
* Der Sensor muss korrekt verkabelt sein, da sonst die internen Komponenten des Sensors beschädigt werden können.
* Die dynamische Leistung (di/dt und Reaktionszeit) ist am besten, wenn die Eingangsstromreihe vollständig mit der primären Perforation gefüllt ist.
