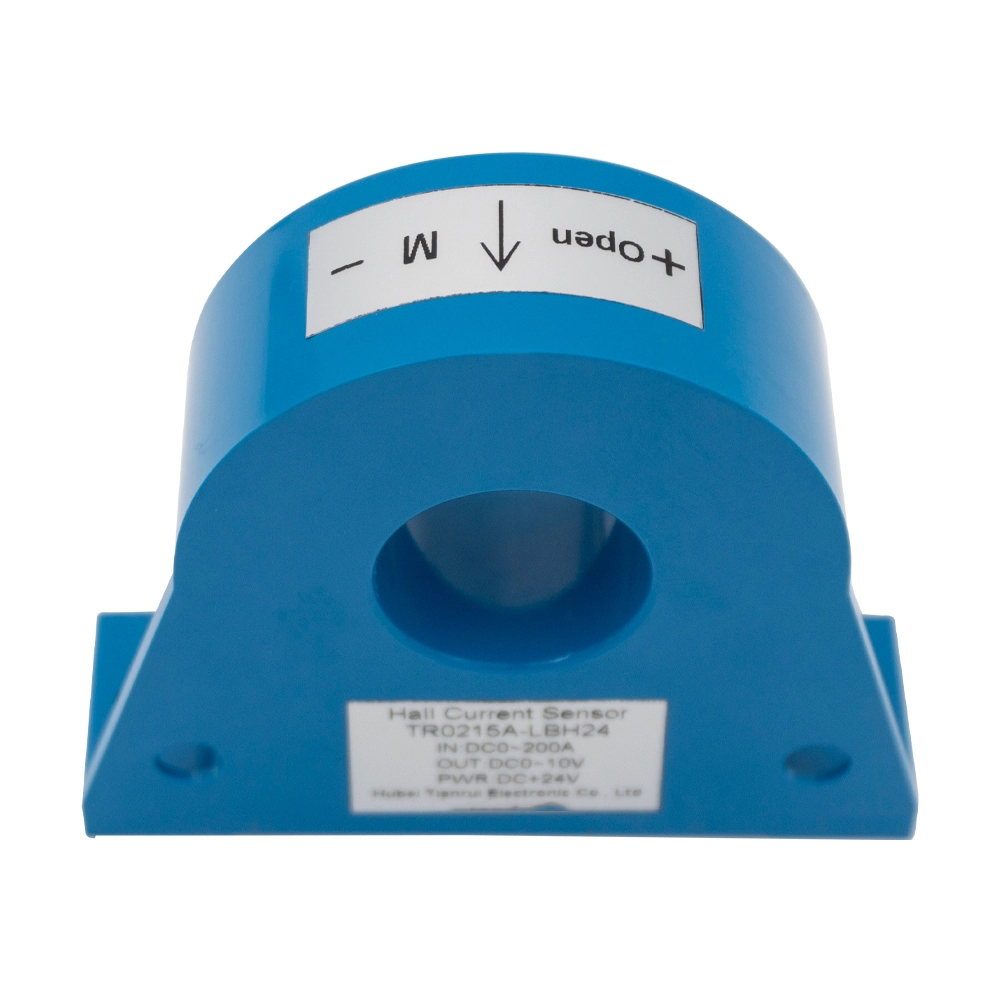

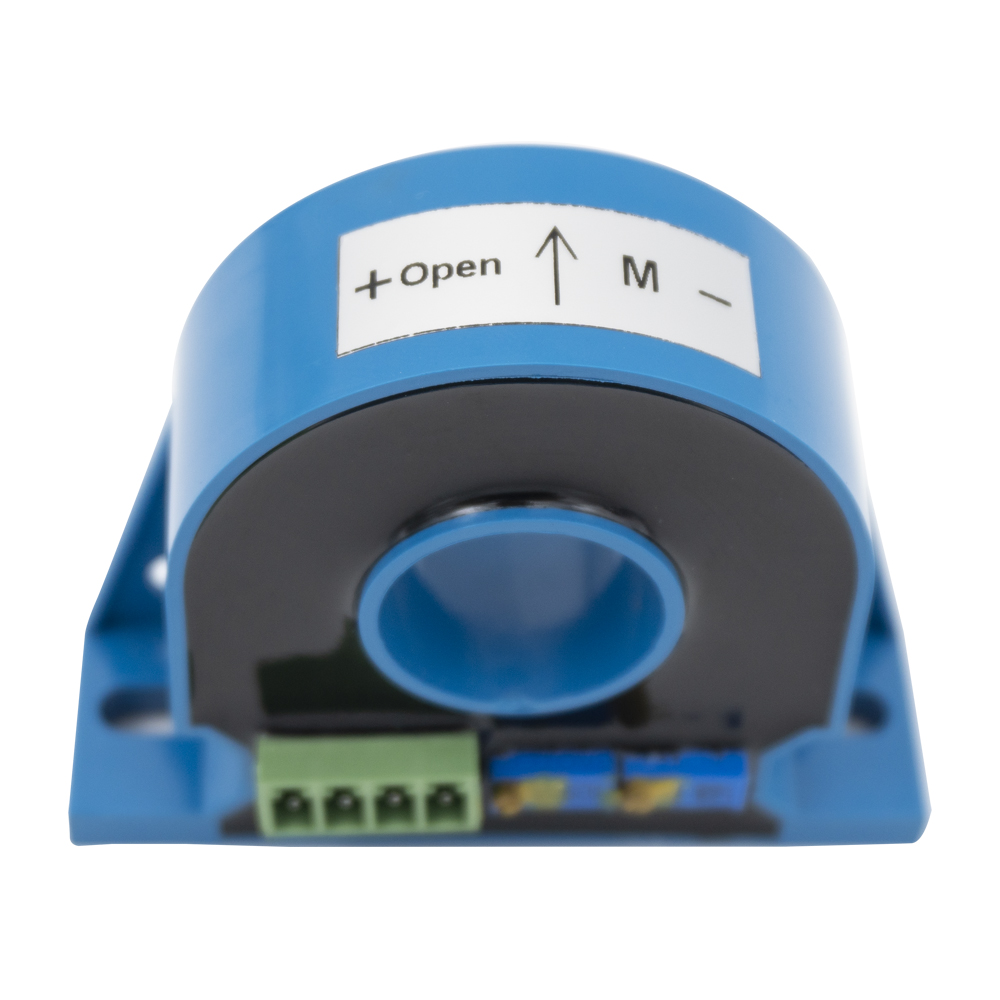

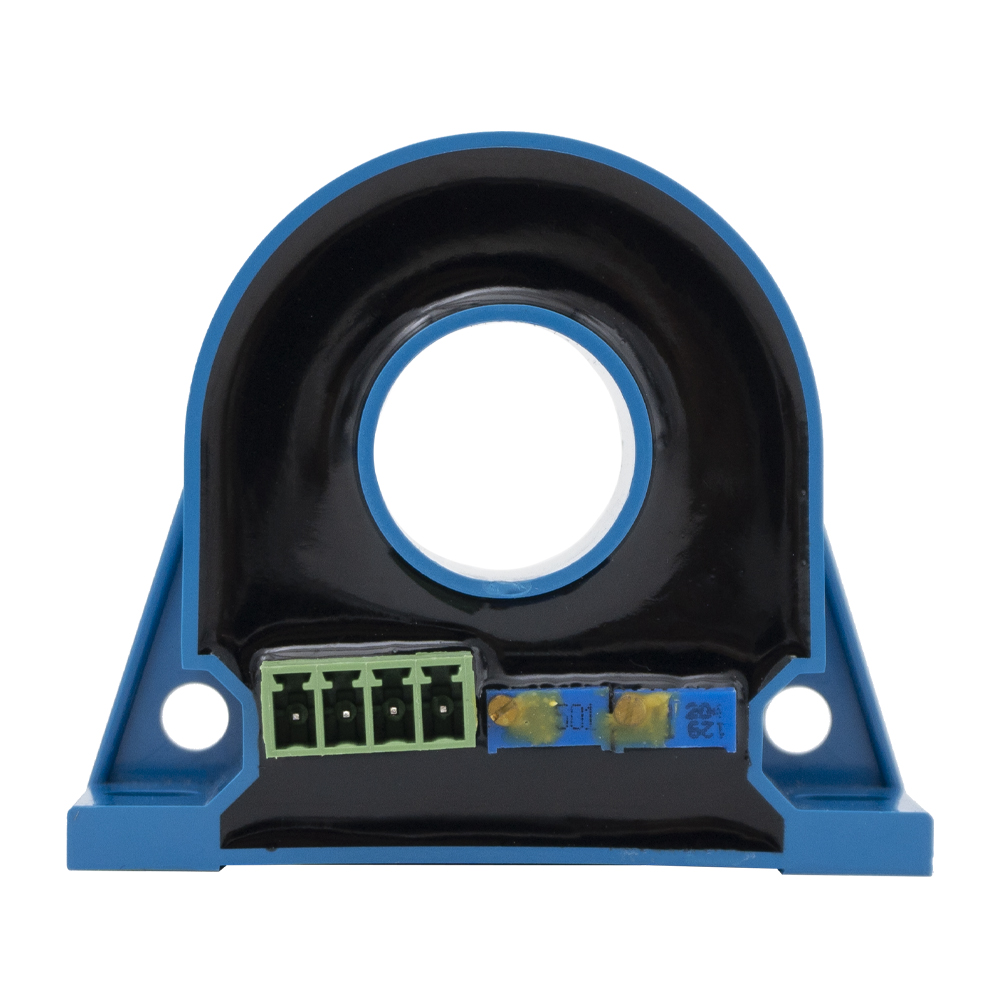

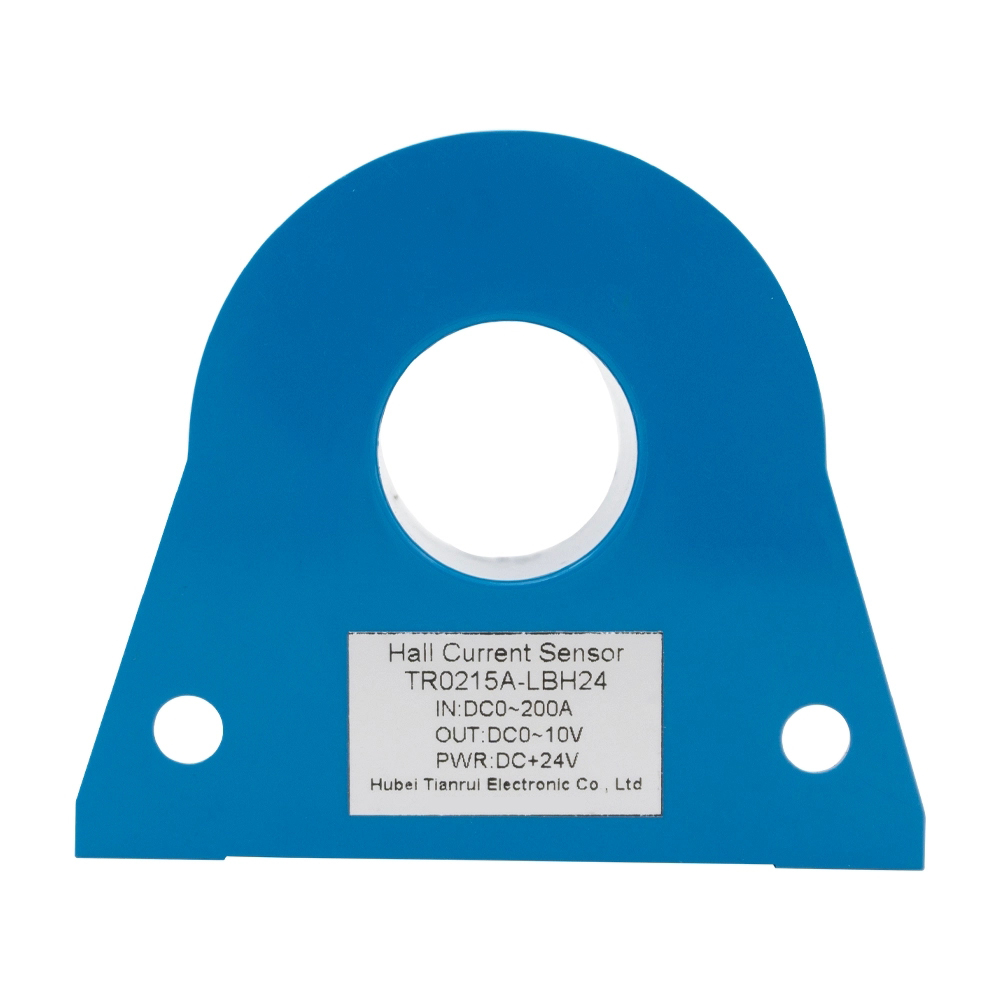

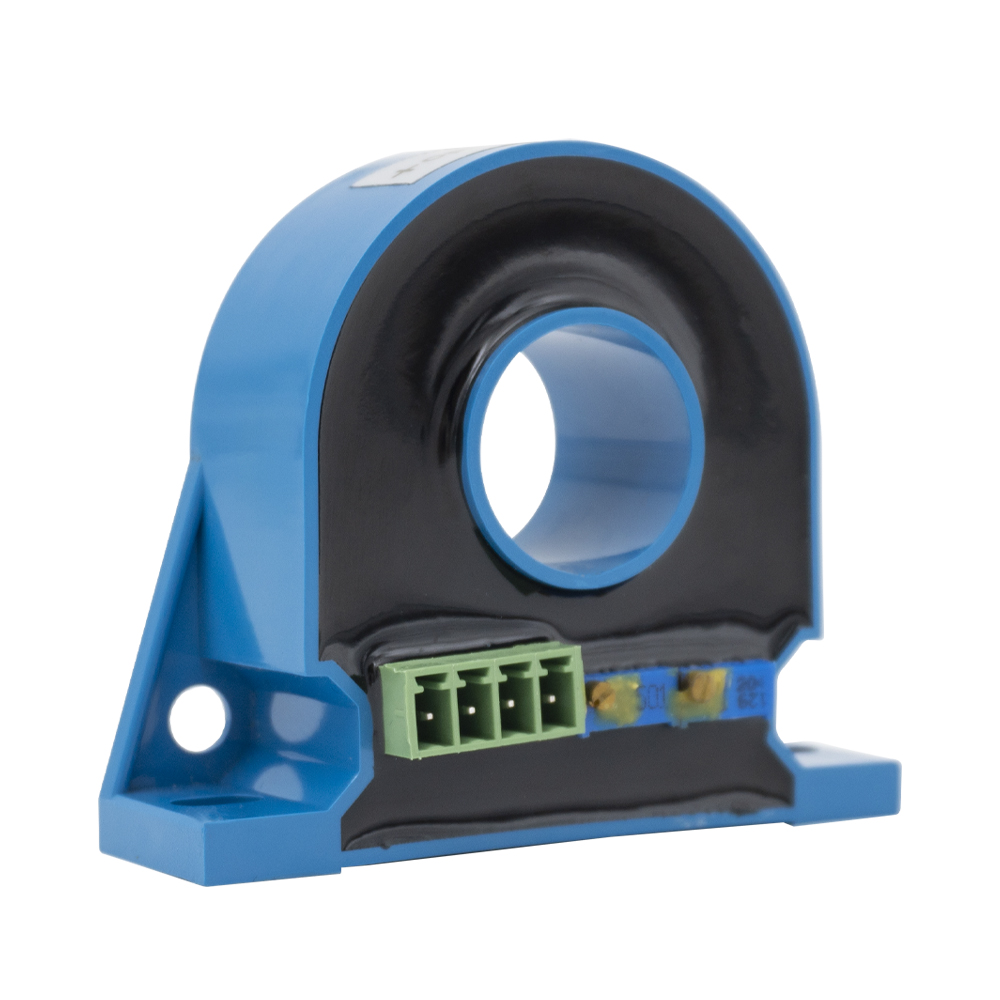

TR0215A-LBH24 Hall-Effekt-Stromsensor DC 0~200A/DC 0~10V

Der Hall-Effekt-Stromsensor arbeitet nach dem „direkt messenden Hall-Effekt-Erkennungsprinzip“. Der vom Primärstrom erzeugte Magnetfluss wird durch den Magnetkreis konzentriert und vom Hall-Gerät in ein Hall-Spannungssignal umgewandelt. Nach der Verstärkung durch einen Verstärker spiegelt dieses Spannungssignal „genau die Größe des Primärstroms“ wider.

Verfügbarkeitsstatus:



erkundigen

Modell:
TR0215A-LBH24
Produktmarke:
TR

Produktmerkmale

* Kann Wechsel-, Gleich- und Impulssignale messen.

* Starke Störfestigkeit mit hohem CMRR.

* Geringe Drift, schnelle Reaktion, große Bandbreite.

* Nicht-invasives Durchgangsloch-Design (kein Einfügungsverlust).

Produktanwendung

* AC-Antriebssysteme mit variabler Frequenz.

* Servomotor-Traktionskontrolle.

* Unterbrechungsfreie Stromversorgungen (USV).

* Schweißgeräte und Batteriestromsysteme.

Laden Sie das Größenblatt herunter

TR0215A-LBH24.pdf

Mechanische Abmessung (mm)

Schaltplan

Produktparameter

@TA=25℃, sofern nicht anders angegeben

Typ		TR0215A-LBH24
Ich _PN	Primärer Nenneingangsstrom	Gleichstrom 200A
Ich _P	Primärer Strommessbereich	Gleichstrom 0–240 A
V _SN	Sekundäre Nennausgangsspannung	Gleichstrom 10 V
U _C	Die Stromversorgungsspannung	DC +24V
	Leistung	0,5 W
X	Genauigkeit	±1 %
BW	Frequenzbandbreite	DC-20kHz
	Überlastfähigkeit	10 Mal
U _d	Netzfrequenzfestigkeitsspannung	5kV AC/1min
t _r	Ansprechzeit	≤10μs
V₀	Offsetspannung	≤30mV
	Temperaturdrift	Maximal ≤±0,8 %/°C
T _A	Umgebungstemperatur	-25℃-+70℃
T _S	Umgebungstemperatur bei Lagerung	-40℃-+85℃
