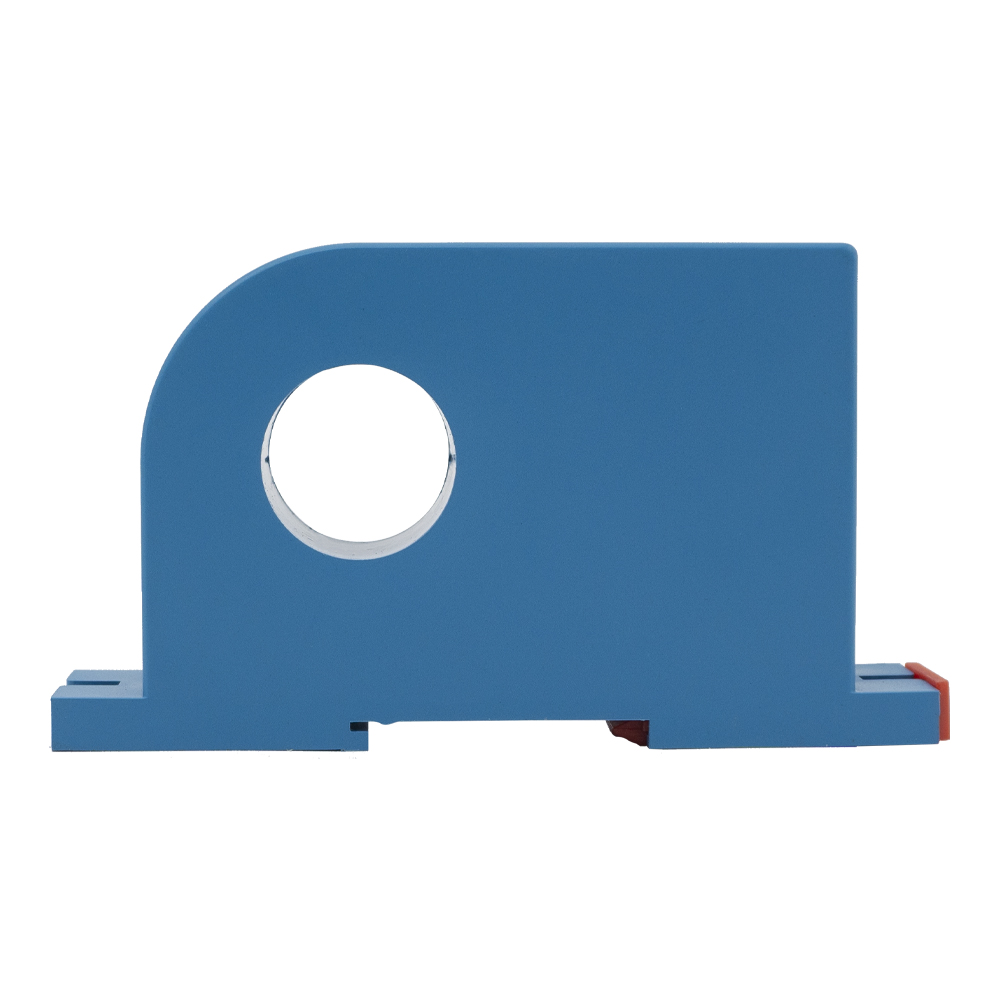

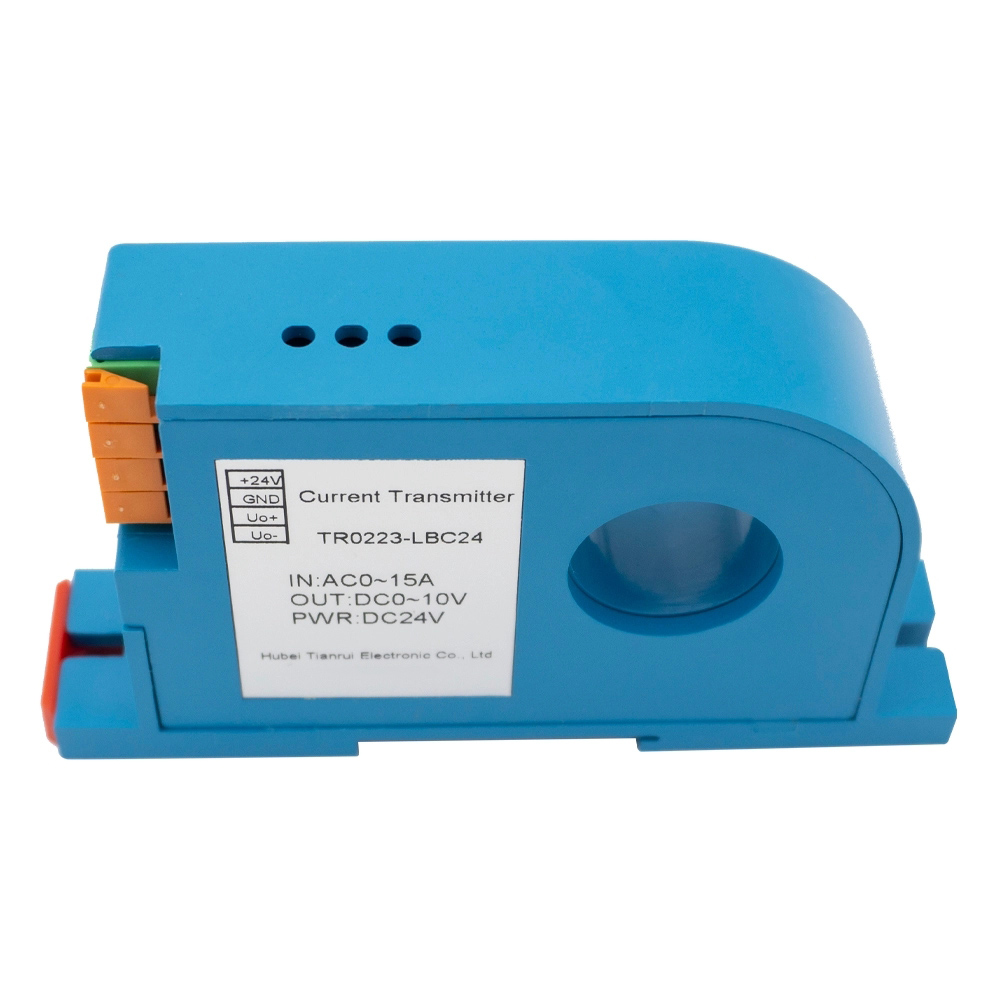

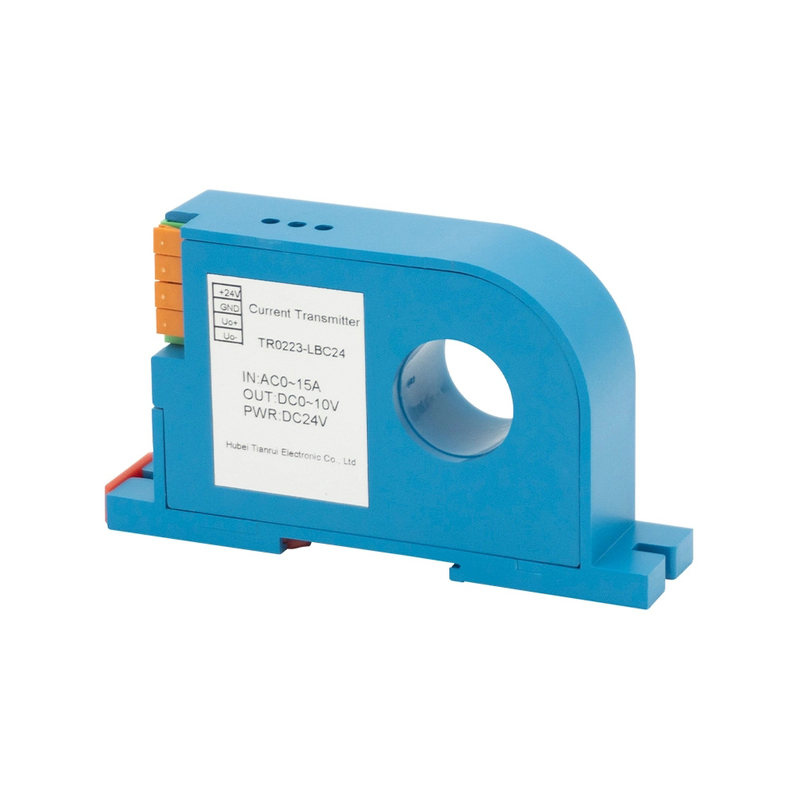

Stromwandler TR0223-LBC24 Stromsender Halleffektsensor AC 0-15A/DC 0-10V

Ein Stromtransmitter (Stromwandler) ist ein Gerät, das einen Wechsel- oder Gleichstrom in ein proportionales Standardsignal wie 0–5 V, 0–10 V oder 4–20 mA umwandelt. Es sorgt für eine galvanische Trennung zwischen dem Primärstromkreis und dem Steuerungs- oder Überwachungssystem und gewährleistet so Messsicherheit und -genauigkeit. Mithilfe der Hall-Effekt- oder Stromwandlertechnologie zeichnet es sich durch hohe Präzision, starke Stabilität und schnelle Reaktion aus.

Verfügbarkeitsstatus:



erkundigen

Modell:
TR0223-LBC24
Produktmarke:
TR

Produktübersicht

Ein Stromtransmitter (Stromwandler) ist ein Gerät, das einen Wechsel- oder Gleichstrom in ein proportionales Standardsignal wie 0–5 V, 0–10 V oder 4–20 mA umwandelt. Es sorgt für eine galvanische Trennung zwischen dem primären Stromkreis und dem Steuerungs- oder Überwachungssystem und gewährleistet so Messsicherheit und -genauigkeit. Dank der Hall-Effekt- oder Stromtransformator-Technologie zeichnet es sich durch hohe Präzision, starke Stabilität und schnelle Reaktion aus. Stromtransmitter werden häufig in Energiesystemen, industrieller Automatisierung, Motorantrieben, erneuerbaren Energien und Energieüberwachungsanwendungen eingesetzt. Sie spielen eine Schlüsselrolle bei der Echtzeit-Strommessung, der Fehlererkennung und der Optimierung der Systemleistung.

Produktmerkmale

* Hervorragende Genauigkeit, gute Linearität.

* Hohe Störfestigkeit, ausgezeichnetes CMRR.

* Geringe Drift, geringer Stromverbrauch, große Bandbreite.

* Perforierte Struktur, kein Einfügungsverlust.

Produktanwendung

* Automatische Steuerung.

* Messgerät.

* Eisenbahnüberwachungssystem.

* Stationskontrollsystem.

Laden Sie das Größenblatt herunter

TR0223-LBC24.pdf

Mechanische Abmessung (mm)

Schaltplan

Technische Daten

@TA=25℃, sofern nicht anders angegeben

Typ		TR0223-LBC24
Ich _PN	Primärer Nenneingangsstrom	Wechselstrom 15A
Ich _P	Primärer Strommessbereich	Wechselstrom 0-18A
V _SN	Sekundäre Nennausgangsspannung	Gleichstrom 10 V
U _C	Die Stromversorgungsspannung	DC 24V
R _L	Tragfähigkeit	R L ≤ 500 Ω
ε _L	Linearität	0,1 %
X	Genauigkeit	± 0,5 %
BW	Frequenzbandbreite	40-5kHz
	Überlastfähigkeit	10 mal
Ich _C	Aktueller Verbrauch	<15mA+I S
U _d	Netzfrequenzfestigkeitsspannung	2,5 kV AC/1 Min
t _r	Ansprechzeit	<200ms
I₀	Offset -Strom	≤80μA
	Temperaturdrift	≤500 ppm/ ℃
T _A	Umgebungstemperatur	-10℃ -+70 ℃
T _S	Umgebungstemperatur bei Lagerung	-25℃ -+85 ℃
