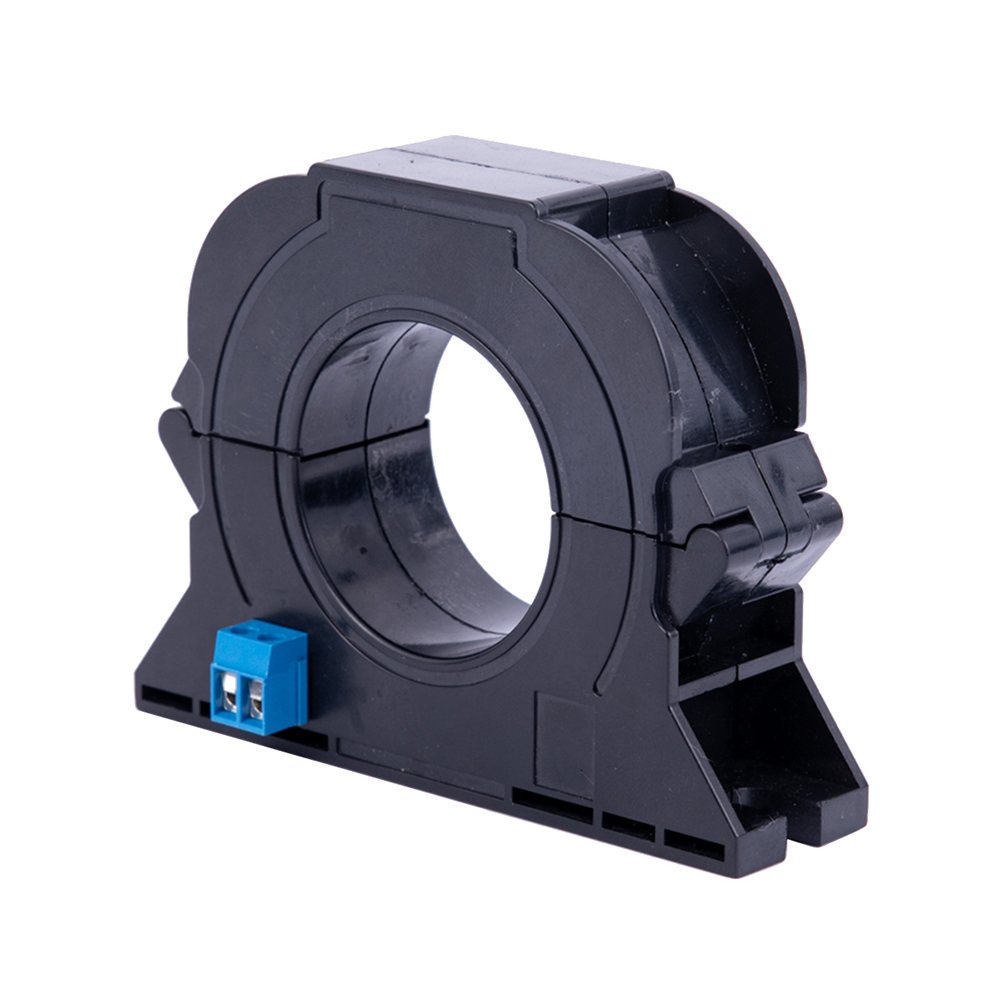

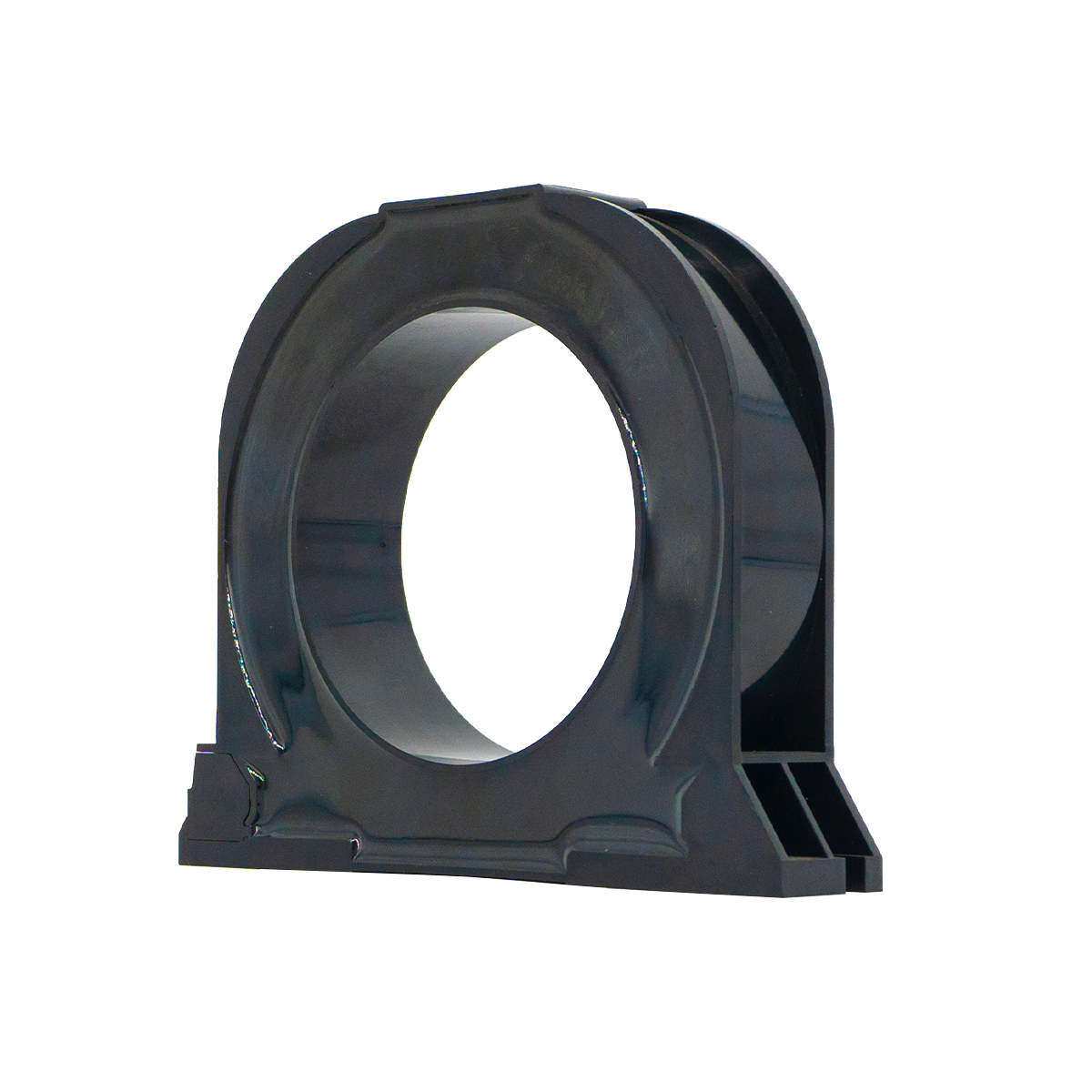

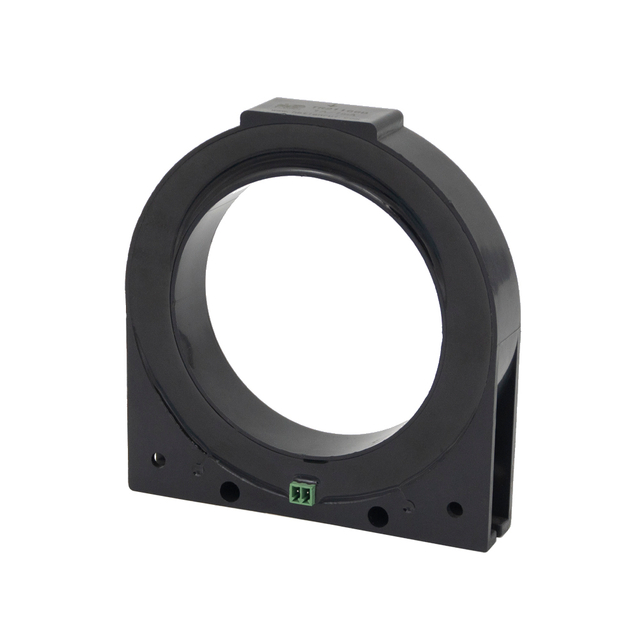

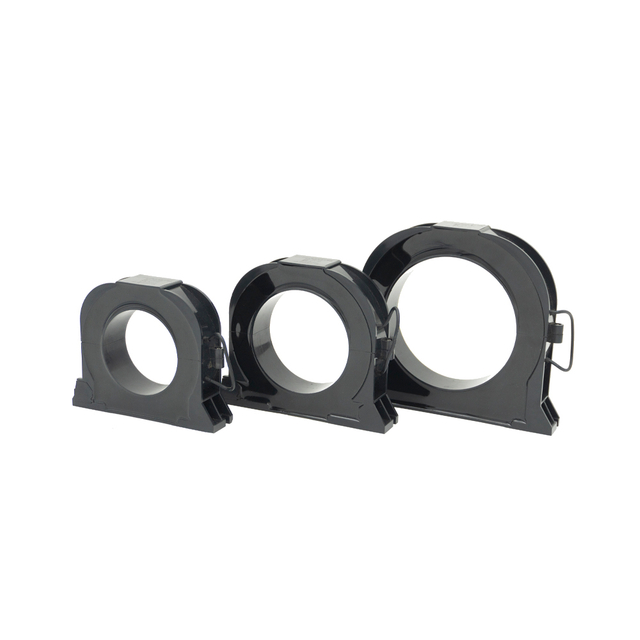

Kernausgleichsstromwandler

A Kernausgleichsstromwandler, auch Nullstromwandler genannt, ist für einen bestimmten Zweck konzipiert: die Erkennung von Erdschluss- oder Erdschlussströmen. Sein Prinzip beruht auf der Vektorsummierung magnetischer Felder. Alle drei Phasenleiter (und der Neutralleiter, falls vorhanden) verlaufen durch das Fenster eines einzelnen ringförmigen Kerns. Unter normalen, ausgeglichenen Bedingungen heben sich die von den drei Phasenströmen erzeugten Magnetfelder gegenseitig auf, was zu einem Nettofluss von Null im Kern und zu keinem Ausgang von der Sekundärwicklung führt. Tritt jedoch ein Erdschluss auf, fließt ein Leckstrom (Nullstrom), der zu einem Ungleichgewicht führt. Dieses Ungleichgewicht erzeugt ein Nettomagnetfeld, das dann einen Strom in der Sekundärwicklung induziert und einen Fehler signalisiert.

Produktmerkmale

1. Hohe Empfindlichkeit gegenüber Ungleichgewichten: Es ist außerordentlich empfindlich gegenüber kleinen unsymmetrischen (Nullsystem-)Strömen, die normalerweise von Standard-Phasenmess-Stromwandlern übersehen werden, was es ideal für die Erdschlusserkennung macht.

2. Unempfindlich gegenüber symmetrischer Belastung: Normale dreiphasige Lastströme, auch sehr hohe, werden bewusst ignoriert, solange sie ausgeglichen sind. Dies verhindert Fehlauslösungen.

3. Spezialisiertes Schutzgerät: Seine einzige Funktion ist der Sicherheitsschutz, nicht die Energiemessung oder Lastüberwachung.

Allgemeine Anwendungen

Das CBCT ist eine Schlüsselkomponente in elektrischen Sicherheitssystemen:

1. Erdschlussschutz in Motorstromkreisen, Schaltanlagen und Stromverteilungssystemen.

2. Kernkomponente von Erdschlussrelais (GFRs) und Fehlerstromschutzschaltern (ELCBs).

3. Schutz von Ausrüstung und Personal vor den Gefahren eines Isolationsversagens in Anlagen wie Industrieanlagen und Bergbaubetrieben.
