Rogowski-Spulenprodukt

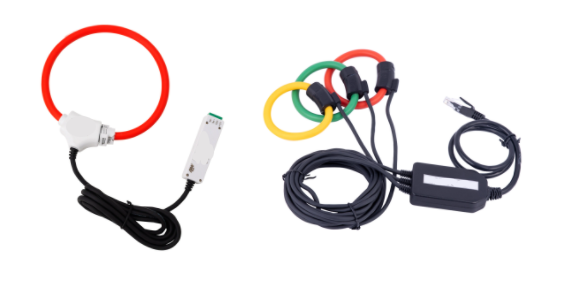

A Rogowski-Spule ist ein Spezialgerät zur Messung von Wechselstrom (AC). Im Gegensatz zu herkömmlichen Stromwandlern mit Eisenkern verwendet er eine spiralförmige Drahtspule, die häufig um einen flexiblen Kern gewickelt ist und eine Schleife bildet.

Wie funktioniert es?

Die Spule wird um den stromdurchflossenen Leiter gelegt. Das sich ändernde Magnetfeld des Wechselstroms induziert eine Spannung in der Spule. Diese induzierte Spannung ist proportional zur Änderungsrate des Primärstroms. Da der Ausgang eine Spannung ist, die proportional zur Ableitung des Stroms ist, ist ein elektronischer Integrator erforderlich, um das Signal wieder in eine Wellenform umzuwandeln, die den ursprünglichen Strom genau darstellt.

Produktmerkmale

1. Flexibel und nicht starr: Dank seines offenen, flexiblen Designs kann es problemlos um Leiter mit unregelmäßigen Formen oder in engen Räumen gewickelt werden, was die Installation vereinfacht.

2. Keine Sättigung: Ohne einen Eisenkern kann es nicht gesättigt werden. Dadurch ist es ideal für die Messung sehr hoher Ströme, einschließlich Fehlerströmen und komplexer Wellenformen mit hohen Spitzen.

3. Linearität und große Bandbreite: Es bietet eine hervorragende Linearität über einen sehr breiten Frequenzbereich und eignet sich daher für die Messung hochfrequenter Ströme und die Analyse der Stromqualität.

Allgemeine Anwendungen

Rogowski-Spulen sind ideal für moderne Elektroanwendungen:

1. Netzqualitätsanalyse: Messung harmonischer Verzerrungen und transienter Ströme.

2. Energiemanagementsysteme: Überwachung von Lastströmen in komplexen Anlagen.

3. Schutz und Fehlererkennung: Erfassung großer Fehlerströme ohne Schaden.

4. Lichtbogenerkennung: Ihre schnelle Reaktion wird zur Auslösung von Sicherheitssystemen genutzt.
