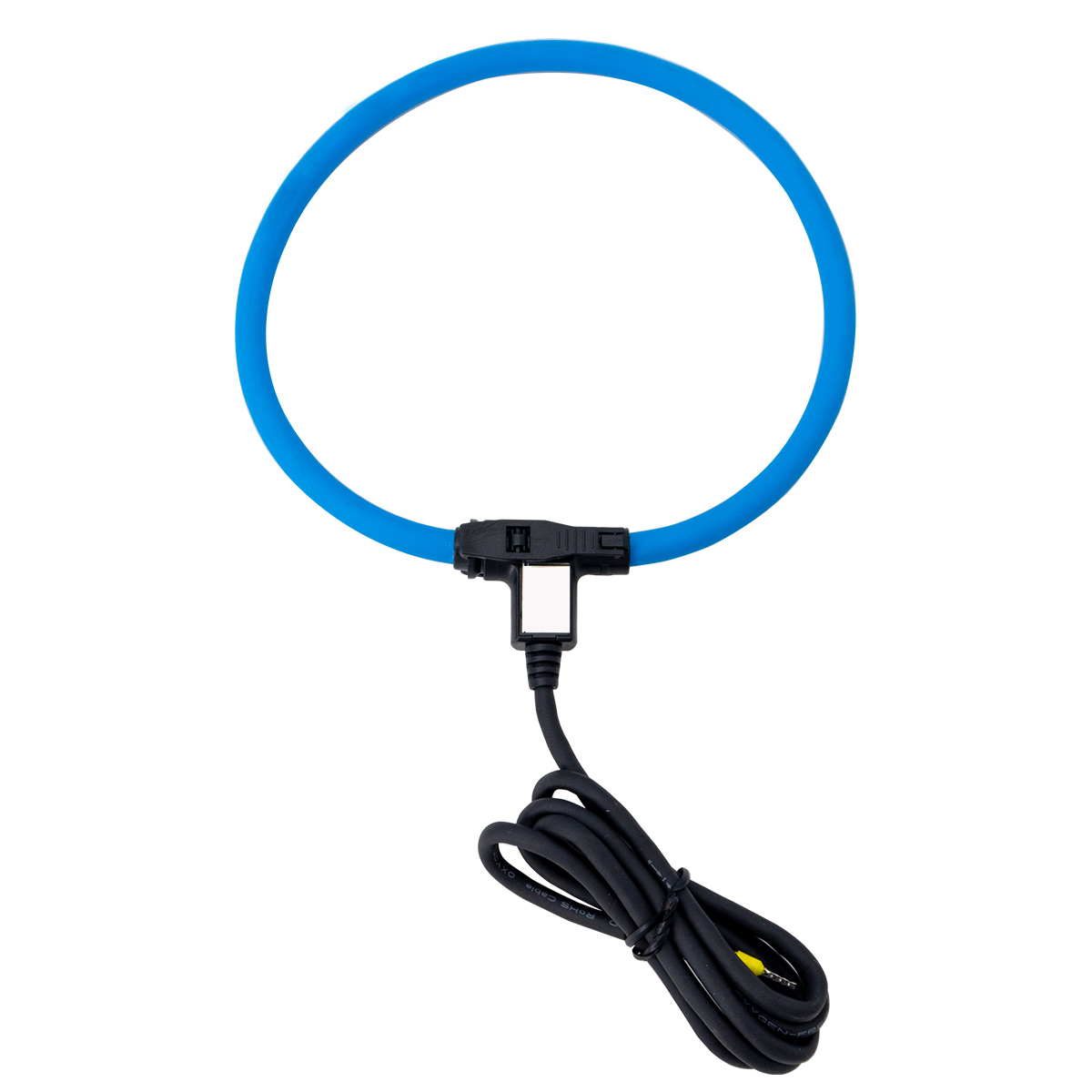

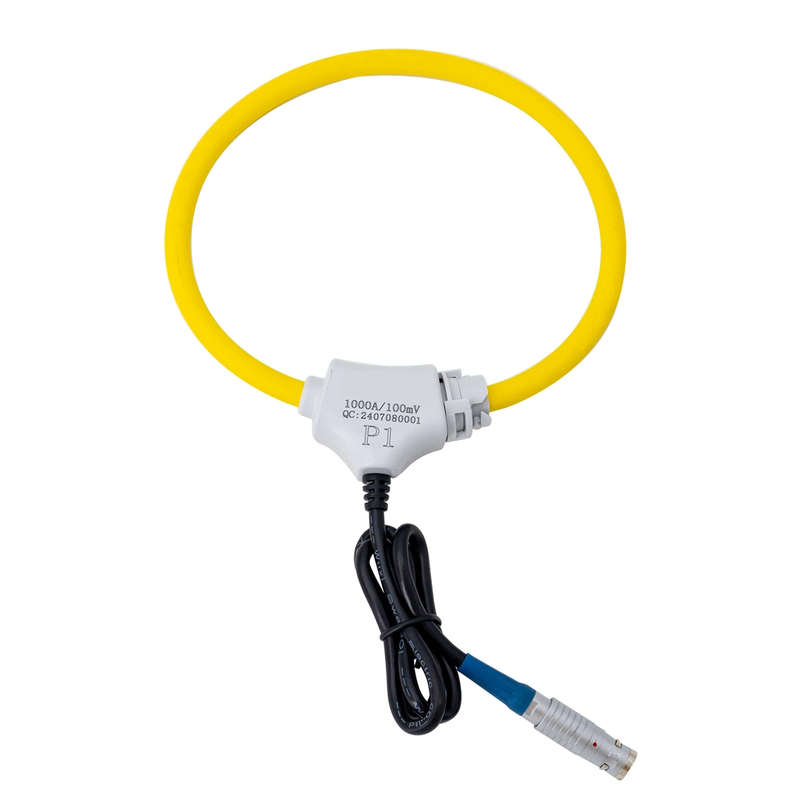

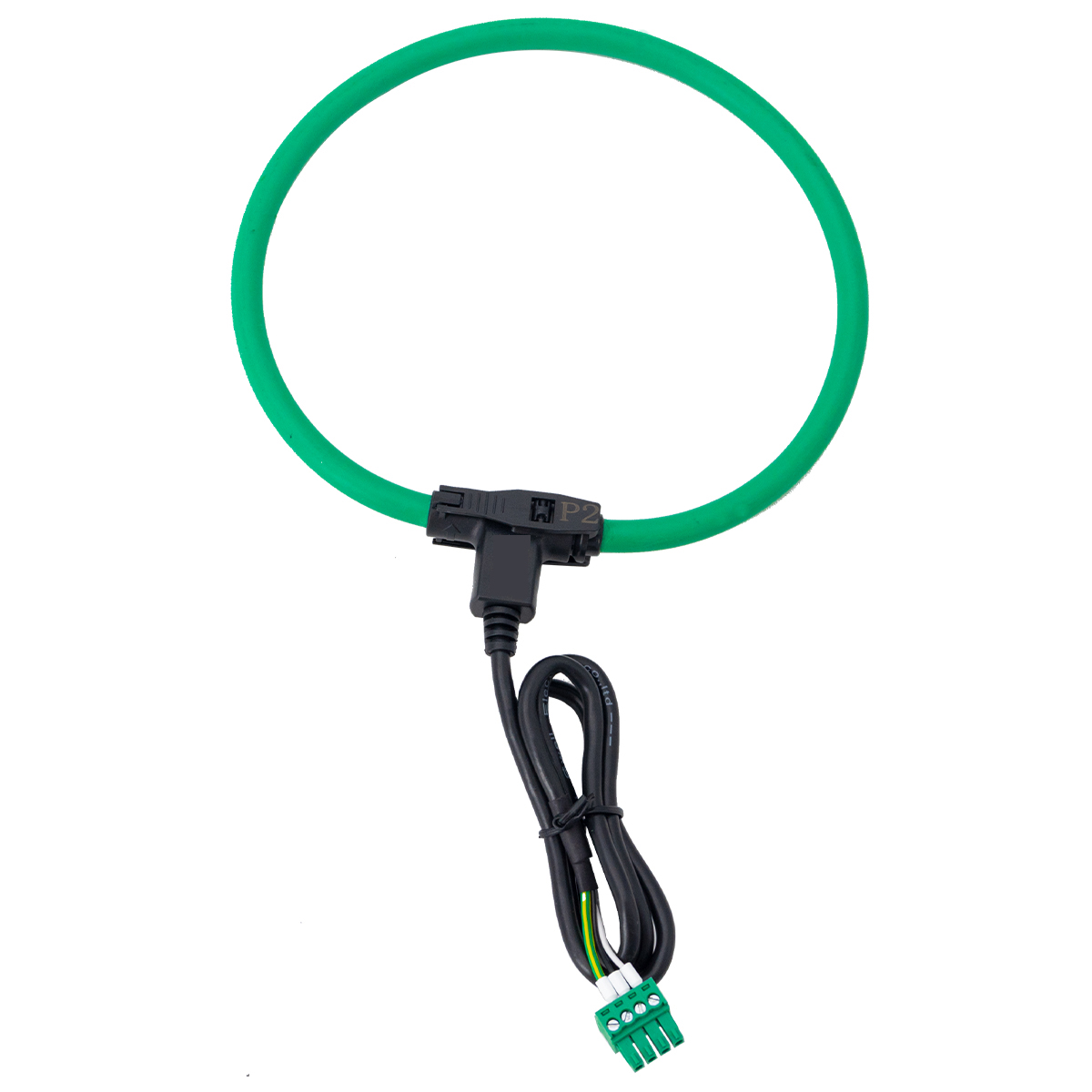

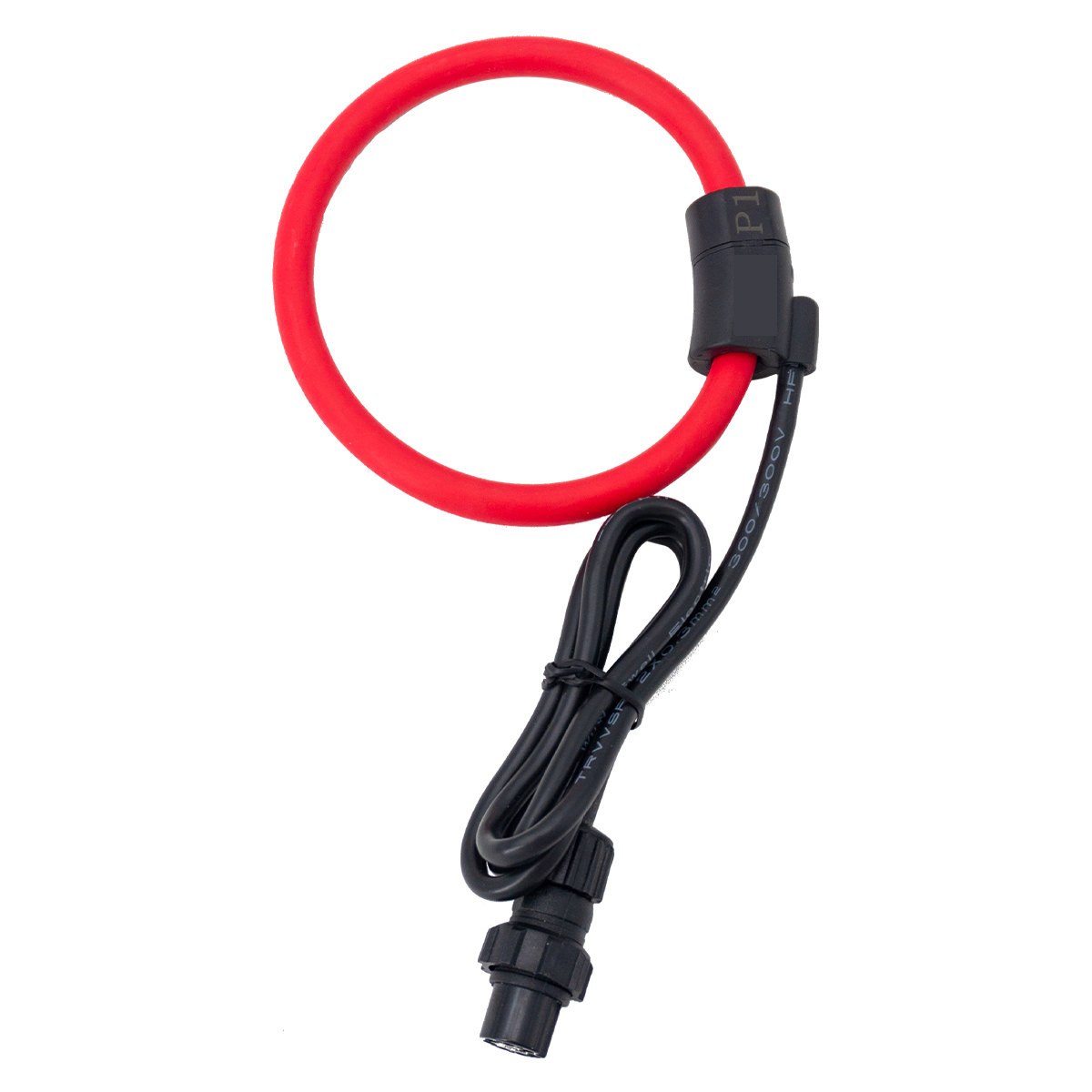

TRKLS-R
TR
Produktmerkmale
* Split-Core-Struktur, einfach vor Ort zu installieren und einfach zu bedienen. Schnelle und einfache Installation oder Entfernung ohne Abtrennen des zu prüfenden Primärkabels, effektiv für eine sichere und einfache Stromprüfung.
* Niedrige Ausgangsspannung, hohe Linearität, großer Frequenzbereich, keine Sättigung (ohne Integrator).
* Der Sekundärausgang besteht aus abgeschirmtem Kabel und die Länge kann je nach Kundenwunsch angepasst werden.
* Flexibles Strukturdesign, kann den Strom unregelmäßiger Primärleiter erkennen.
Produktanwendung
Messung von Hochstrom-Wechselstromsignalen (z. B. Kurzschlussstrom); Messung von Impulssignalen mit hohen Spitzenwerten (z. B. Blitzstrom); Analyse harmonischer Stromsignale; Strommessung von elektrischen Schweißgeräten (z. B. Widerstandsschweißen); Messung unregelmäßiger Leiterströme (z. B. Schienenstrommessung); Instrumentenmessung, Stromzangentransformatoren (z. B. Messung von Leitern mit unregelmäßigen Abmessungen).
Produktparameter
Elektrische Parameter | Betriebsspannungspegel | 0,4/0,66/0,72 kV | Genauigkeitsklasse | 5 % (Ohne Integrator) |
Messbereich | 10A-100kA | Antwortbandbreite | 1Hz-1MHz | |
Spulentransformationsverhältnis | 5 mV/kA, 60 mV/kA, 100 mV/kA | Isolationsstärke | 1000 MΩ/500 V/min | |
Spulendurchmesser (D) | Anpassbar | / | / | |
Mechanische Parameter | Schalenmaterial | PC, schwer entflammbar/94-V0 | Sekundärverkabelung | Abgeschirmter Draht oder Luftfahrtstecker |
Skelett und Hülle | Silikonkautschuk | IP-Schutzart | IP 65 | |
Betriebsumgebung | Umgebungstemperatur | -45℃-+85℃ | Höhe | ≤4000 m |
Relative Luftfeuchtigkeit | ≤ 90 % relative Luftfeuchtigkeit bei 25 °C | Andere | Bei der Arbeit wurde kein korrosives Gas verwendet |
Moduldefinition

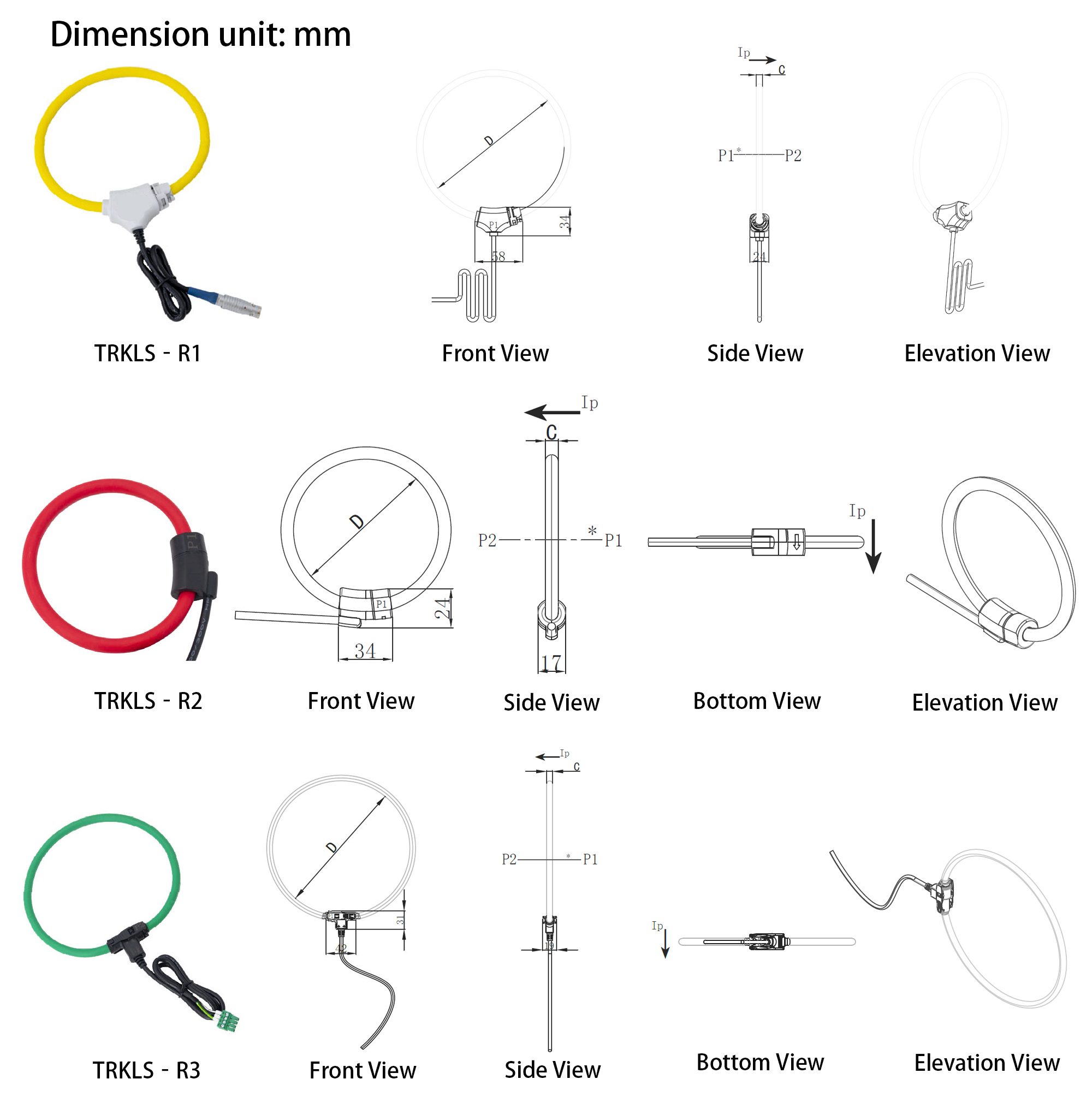

Gesamtabmessungen
