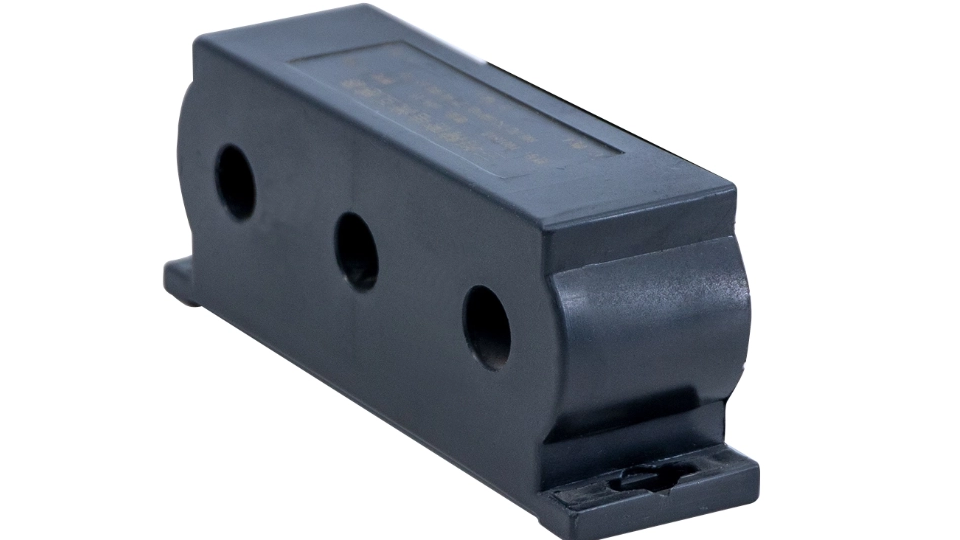

Was ist ein Stromwandler?

Ein Stromwandler (CT) ist ein elektrisches Gerät zur Messung von Wechselstrom (AC), indem es in seiner Sekundärwicklung einen reduzierten Strom erzeugt, der proportional zum Strom ist, der in seinem Primärkreis fließt. Stromwandler sind eine Art Messwandler, die in Energiesystemen zur sicheren Überwachung hoher Stromstärken eingesetzt werden, ohne dass Messgeräte direkt an den Hochspannungskreis angeschlossen werden müssen. Sie erfüllen sowohl Mess- als auch Schutzfunktionen in elektrischen Netzen.

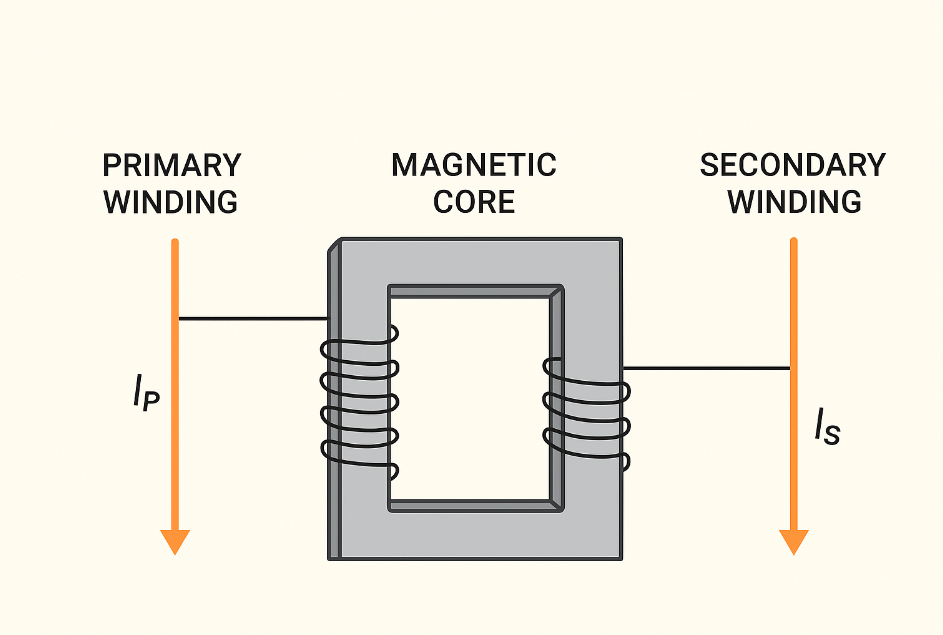

Funktionsprinzip

Das Funktionsprinzip eines Stromwandlers basiert auf elektromagnetischer Induktion.
Die Primärwicklung, die den zu messenden Strom führt, ist in Reihe mit der Last geschaltet.
Der im Magnetkern erzeugte magnetische Fluss induziert einen Strom in der Sekundärwicklung.
Das Verhältnis von Primär- zu Sekundärwindungen definiert das CT-Verhältnis und stellt sicher, dass der Sekundärstrom eine verkleinerte, genaue Nachbildung des Primärstroms ist.
Durch den Anschluss von Amperemetern, Relais oder Energiemessgeräten an den Sekundärkreis können Stromwerte überwacht oder für Schutzmaßnahmen verwendet werden, ohne dass Geräte gefährlichen Stromstärken ausgesetzt werden.

Anwendungen von Stromwandlern

Überwachung von Energiesystemen
Wird in Umspannwerken, Übertragungs- und Verteilungsnetzen verwendet, um den Strom zu messen und Laständerungen zu erkennen. Hochspannungs- als auch Abhängig vom Spannungsniveau kommen sowohl NS-Stromwandlertypen zum Einsatz.

Integrierte Schutzsysteme
mit Schutzrelais zur Erkennung von Überstrom, Kurzschlüssen und Erdschlüssen.

Energiemessung
Unverzichtbar in Smart Grids und industriellem Energiemanagement für genaue Abrechnung und Lastanalyse. Stromwandlerlösungen mit geteiltem Kern werden häufig für Präzisionsmessungen eingesetzt.

Industrieanlagen

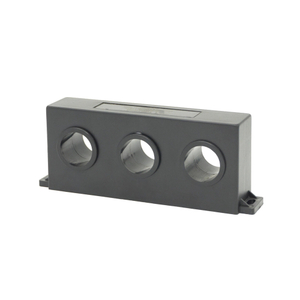

schützen Motoren, Transformatoren und Generatoren durch die Bereitstellung von Echtzeit-Stromdaten für eine automatische Abschaltung im Fehlerfall.

Steuerungssysteme
werden in Automatisierungs- und SCADA-Systemen zur Rückmeldung und Steuerung elektrischer Prozesse verwendet.

Entwicklungstrends

Miniaturisierung und höhere Genauigkeit: Neue Designs nutzen fortschrittliche Kernmaterialien und digitale Kalibrierung, um eine hohe Präzision zu erreichen.
Nicht-invasive und Split-Core-CTs: Einfachere Installation ohne Unterbrechung des Stromkreises, besonders nützlich bei Nachrüstung und Wartung.
Intelligente Stromwandler für IoT und Smart Grids: Die Integration mit digitalen Kommunikationsprotokollen (wie Modbus, IEC 61850) ermöglicht Echtzeitüberwachung, Ferndiagnose und vorausschauende Wartung.
Breitband- und Gleichstrommessung: Die Forschung geht in Richtung Stromwandler, die nicht nur Wechselstrom, sondern auch Gleich- und Hochfrequenzströme für erneuerbare Energien und Leistungselektronikanwendungen messen können.
Umweltfreundliche Materialien: Entwicklung von CTs mit geringerer Umweltbelastung, höherer Energieeffizienz und Einhaltung globaler Nachhaltigkeitsstandards.

Zusammenfassend lässt sich sagen, dass ein Stromwandler eine wichtige Komponente in modernen Stromversorgungssystemen ist und eine genaue Strommessung, sicheren Betrieb und Systemschutz gewährleistet. Mit dem rasanten Wachstum von Smart Grids, der Integration erneuerbarer Energien und dem digitalen Energiemanagement entwickelt sich die CT-Technologie hin zu intelligenten, kompakten und multifunktionalen Stromwandlern.
