Produktmerkmale
* Große Überlastung und hervorragende Konstanz.
* Unterschiedliche Eingangsströme können in einen einheitlichen Standardwert umgewandelt werden, was für die Signalerfassung praktisch ist.
* Verschiedene Installationsmethoden, optionale PCB-Installation und Schraubenbefestigungsmethoden.
* Verschiedene Formstrukturen sind verfügbar.
Produktanwendung
Dreiphasen-Stromtransformatoren werden häufig in Stromverteilungssystemen, , industriellen Schalttafeln, , Energiemanagementsystemen und intelligenten Netzen eingesetzt. Sie spielen eine Schlüsselrolle bei der Überwachung von Lastströmen, der Erkennung von Fehlern, der Verbesserung der Energieeffizienz und der Gewährleistung der Sicherheit in kommerziellen und industriellen Stromnetzen.
Produktparameter
Elektrische Leistung | Betriebstemperatur | -25℃-+55℃/- 40℃-+85℃ optional |
Relative Luftfeuchtigkeit |
≤90 %hPa |
Interne Isolierung |
Epoxidharz | Isolationswiderstand |
> 500 MΩ/500 V DC | |
Mittlere Stärke |
2500V AC/1min | Widersteht Impulsspannung | 5000 V (1,2/50 μs). Standard-Blitzwelle） | |
Betriebsfrequenz |
50-400Hz |
Genauigkeitsklasse | Entsprechend (IEC 61869-2) oder (GB 20840.2-2014) Genauigkeit 0,5, 1,0 Klasse | |
Umweltfreundlich | Gemäß den Anforderungen von RoHS | Zertifizierung | Laut CE |

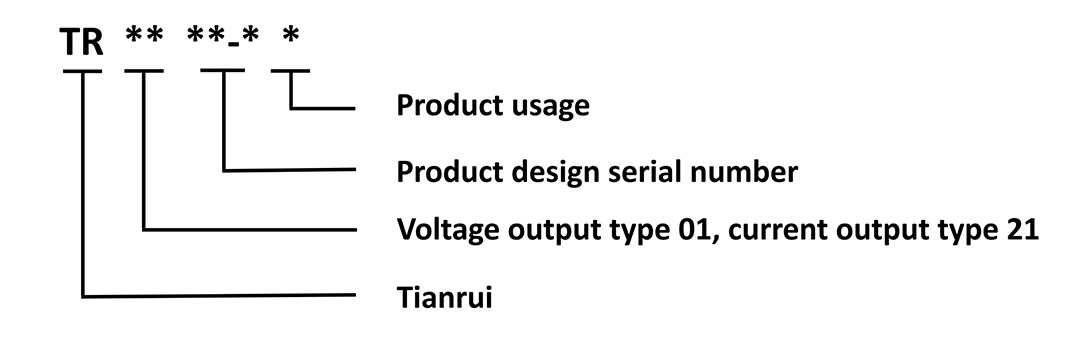

Modelldefinitionen
Typischer Wert der Produkte
Typ | Nenneingang (AC) Eingangsstrom / Ausgangsspannung |
Genauigkeit Klasse |
Überlast Mal) |
Dauer Mal) |
Anwendbar Motor Leistung (kW) |
Dimension(en) |
Installation Verfahren |

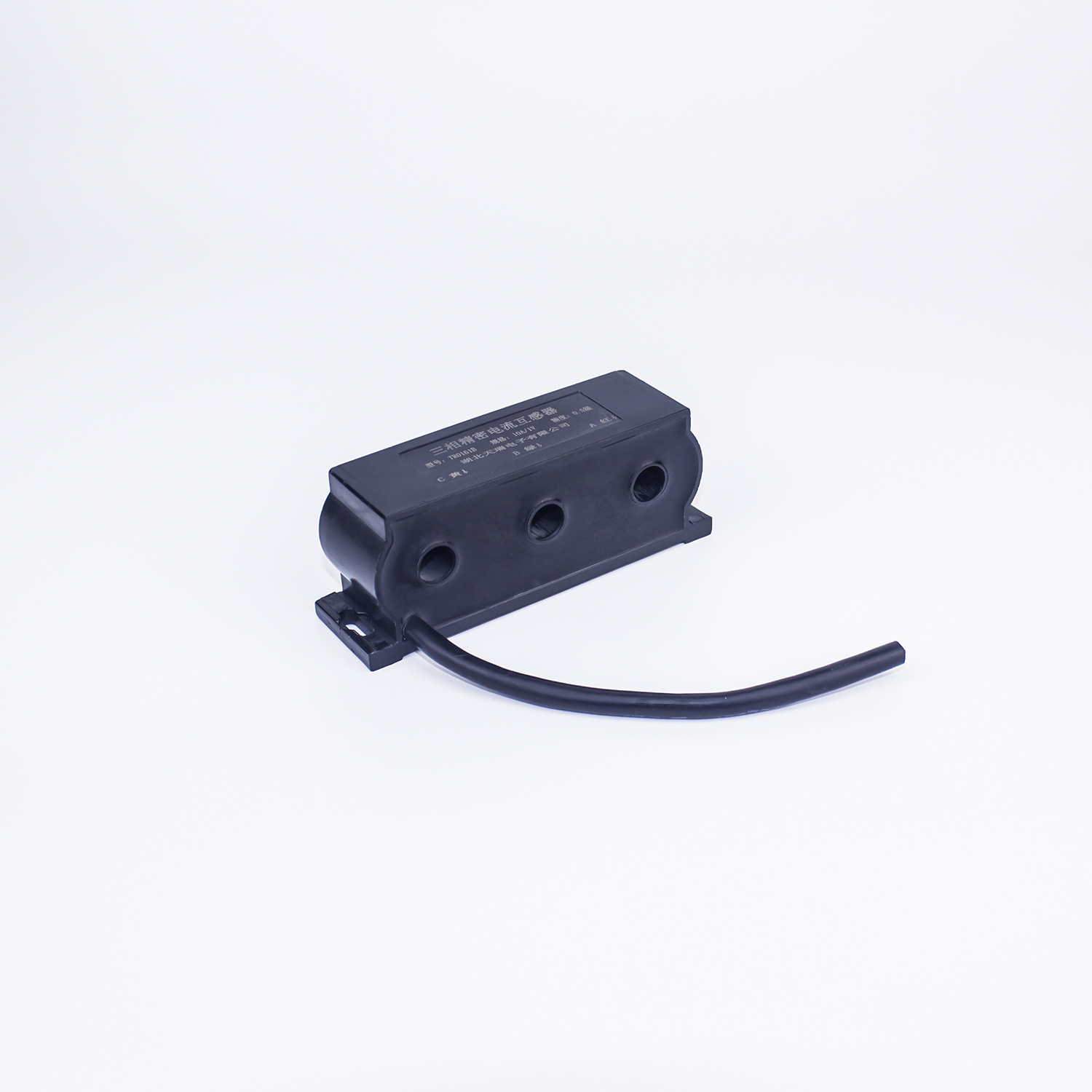

TR0161B | 2A/0,11 V, 0,1765 V, 0,353 V 5A/0,11 V, 0,1765 V, 0,353 V 6,3 A/0,11 V, 0,1765 V, 0,353 V 10A/0,11V, 0,1765V, 0,353V | 0,5 Klasse | 10 | 2 | ≤22 | LWH-ID 100-28-39-10 | Schraubenfixierung |

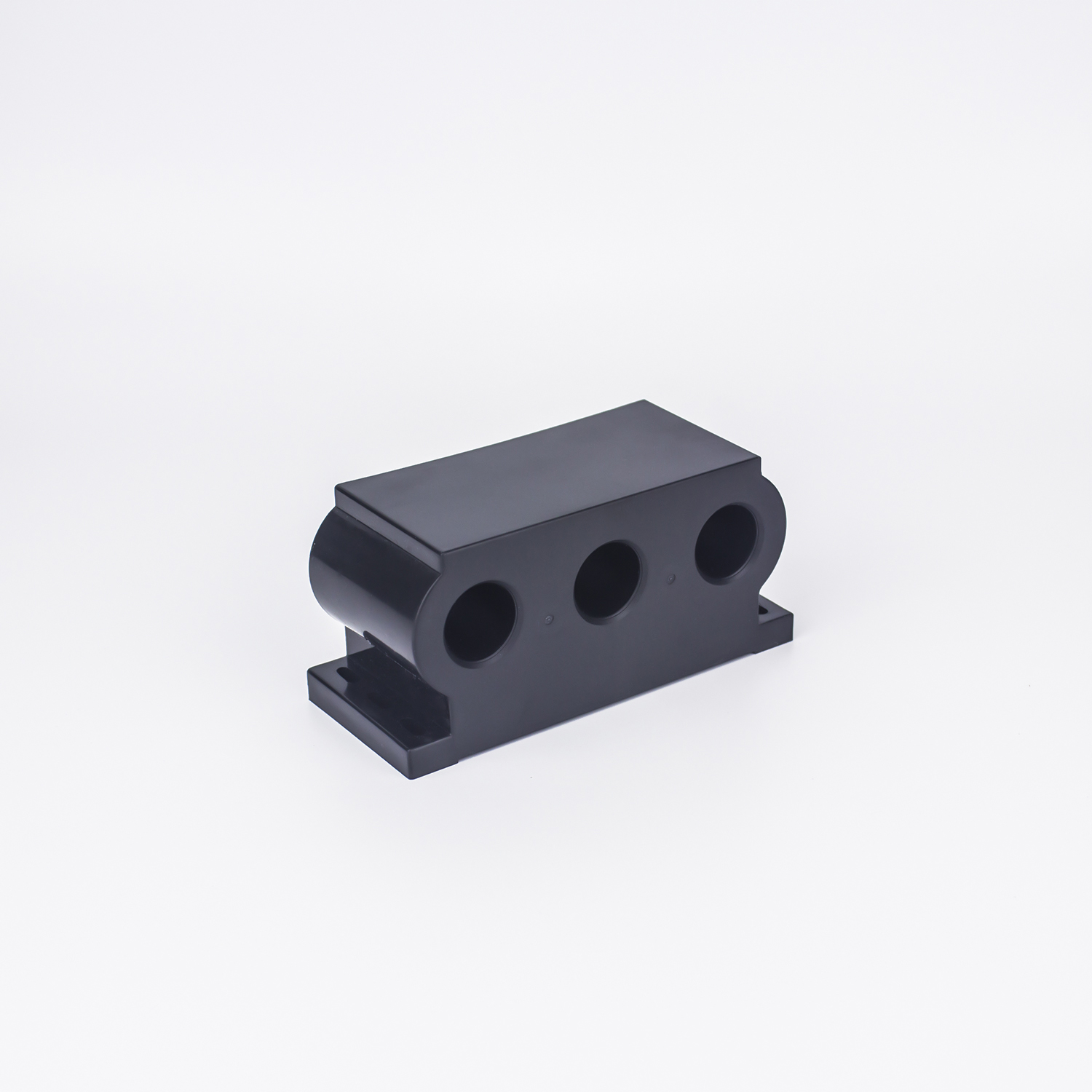

TR0159B | 10A/0,11V, 0,1765V, 0,353V 40A/0,11V, 0,1765V, 0,353V 80A/0,11V, 0,1765V, 0,353V 100A/0,11V, 0,1765V, 0,353V | 0,5 Klasse | 10 | 2 | 12,5~50 | LWH-ID 120-50-56-20 | Schraubenfixierung |
TR0160B | 6,3 A/0,11 V, 0,1765 V, 0,353 V 10A/0,11V, 0,1765V, 0,353V 63A/0,11V, 0,1765V, 0,353V 100A/0,11V, 0,1765V, 0,353V | 0,5 Klasse | 10 | 2 | ≤110 | LWH-ID 158-34-62-20 | Schraubenfixierung |

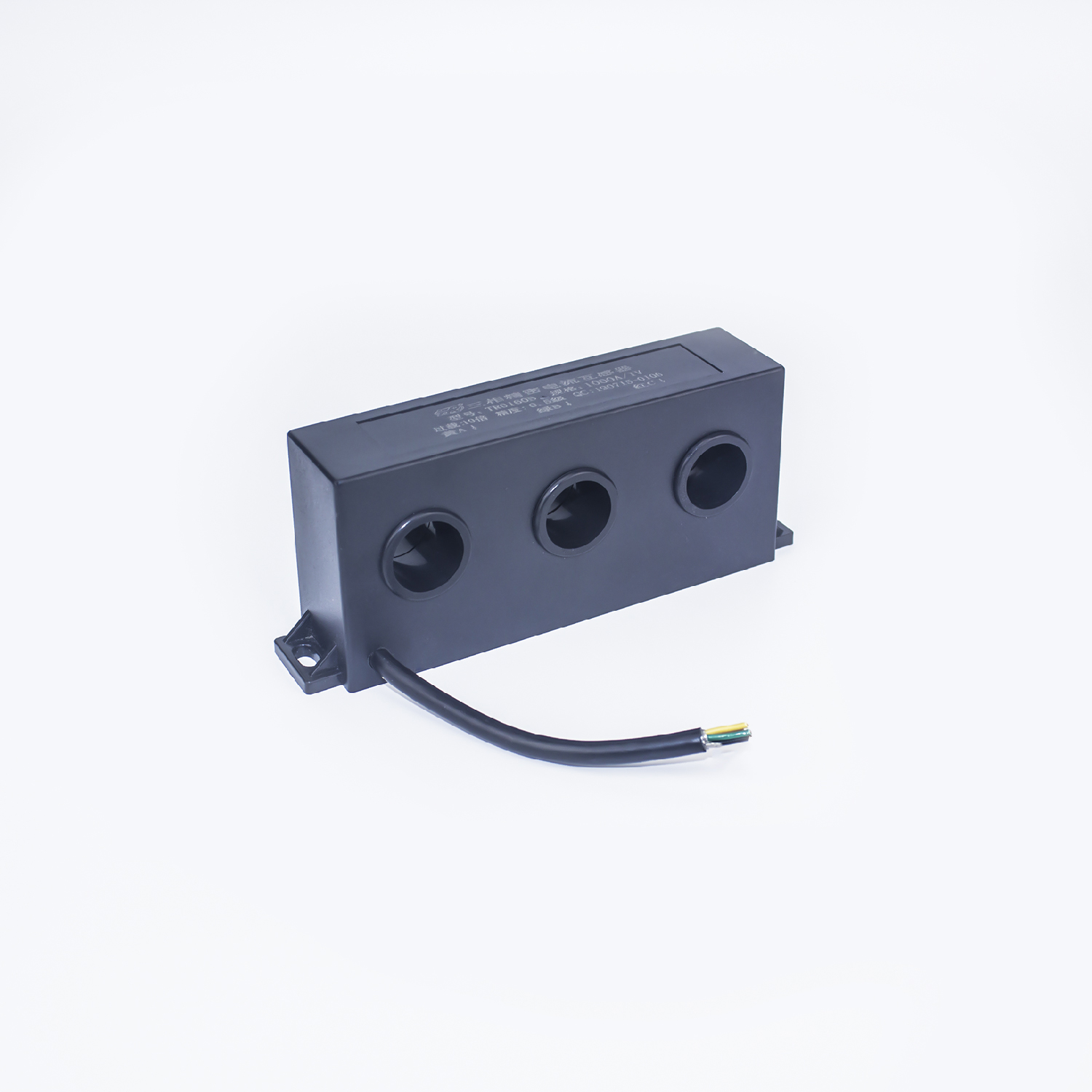

TR0180B | 100A/0,11V, 0,1765V, 0,353V 120A/0,11V, 0,1765V, 0,353V 200A/0,11V, 0,1765V, 0,353V 300A/0,11V, 0,1765V, 0,353 | 0,5 Klasse | 10 | 2 | 50~160 | LWH-ID 196-38-74-30 | Schraubenfixierung |

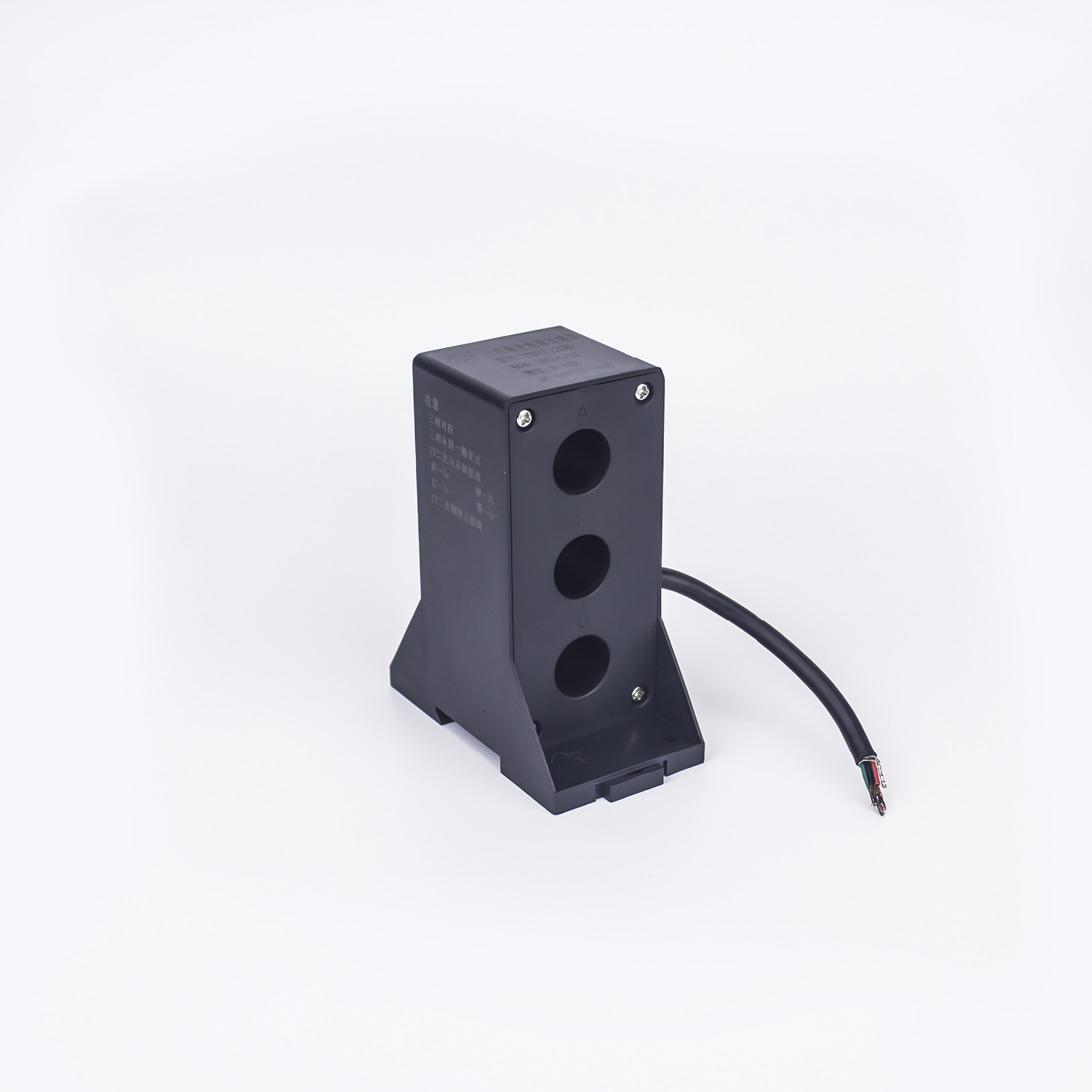

TR01123B | 6,3 A/0,11 V, 0,1765 V, 0,353 V 10A/0,11V, 0,1765V, 0,353V 63A/0,11V, 0,1765V, 0,353V 100A/0,11V, 0,1765V, 0,353V | 0,5 Klasse | 10 | 2 | ≤75 | LWH-ID 50-90-110-18 | Standard Schienenschnapper oder Schraubenbefestigung |

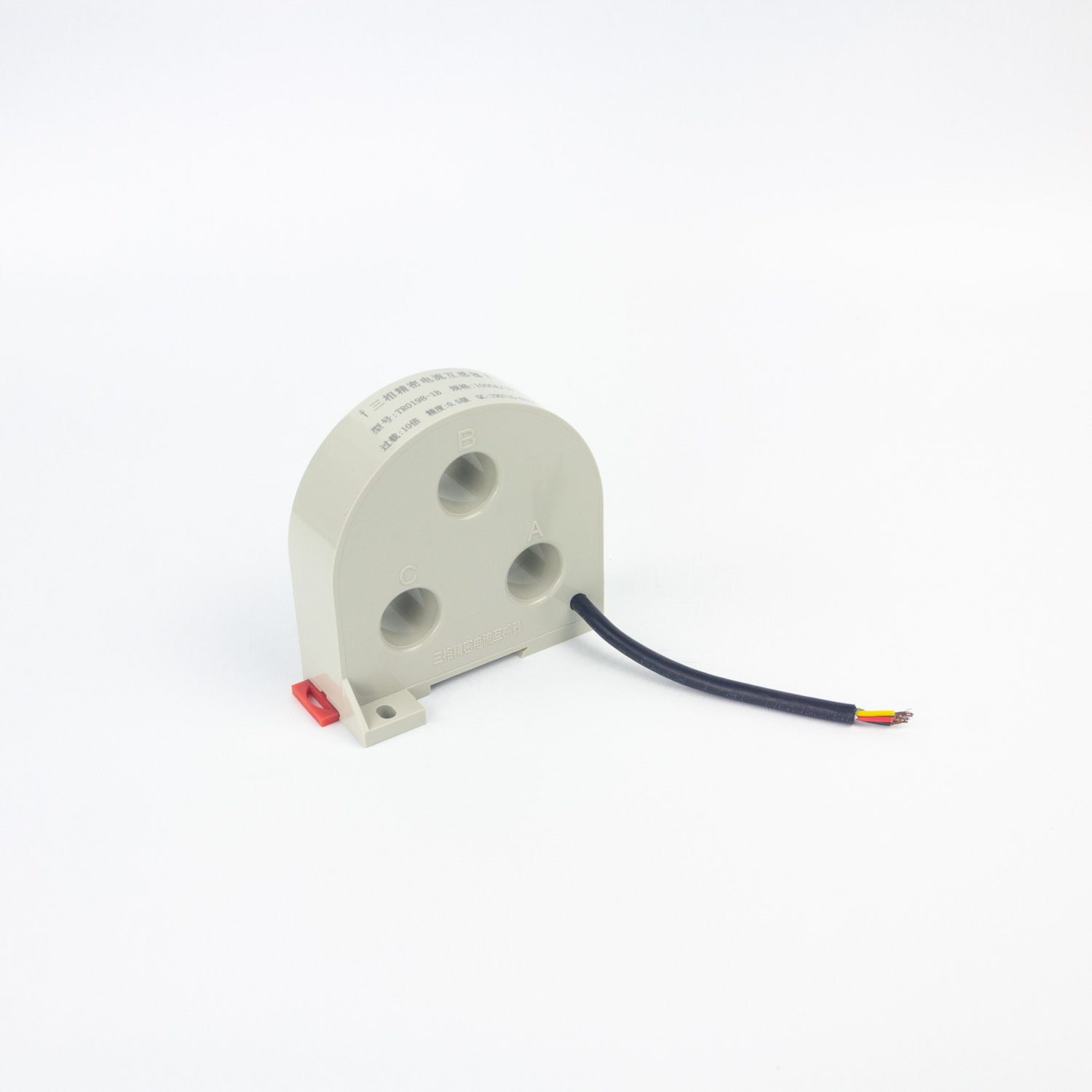

TR0198-1B | 6,3 A/0,11 V, 0,1765 V, 0,353 V 10A/0,11V, 0,1765V, 0,353V 63A/0,11V, 0,1765V, 0,353V 100A/0,11V, 0,1765V, 0,353V | 0,5 Klasse | 10 | 2 | ≤75 | LWH-ID 94-53-92-20 | Standard Schienenschnapper oder Schraubenbefestigung |

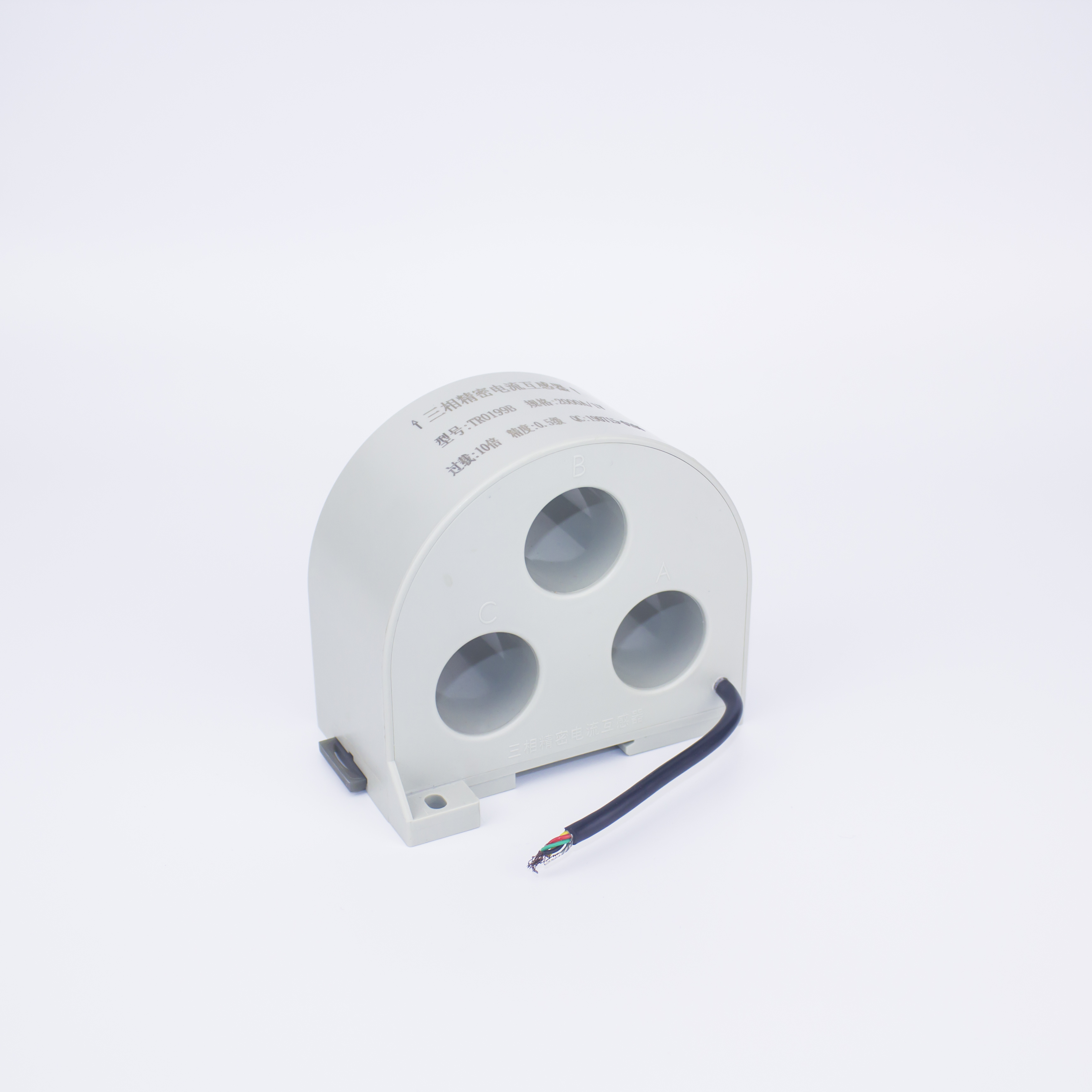

TR0199B | 100A/0,11V, 0,1765V, 0,353V 120A/0,11V, 0,1765V, 0,353V 200A/0,11V, 0,1765V, 0,353V 300A/0,11V, 0,1765V, 0,353V | 0,5 Klasse | 10 | 2 | 50~160 | LWH-ID 111-79.5-99-30 | Standard Schienenschnapper oder Schraubenbefestigung |

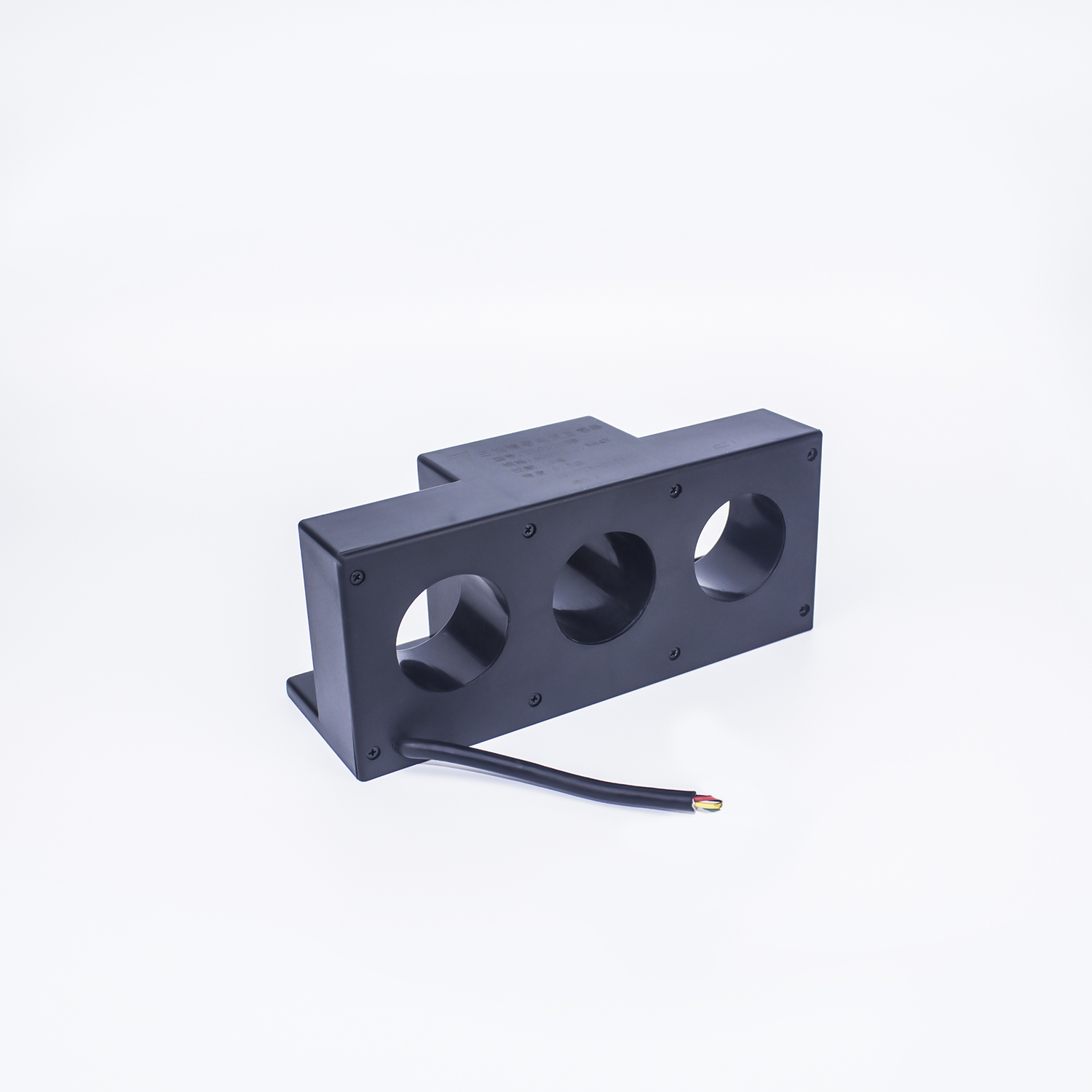

TR01103B | 120A/0,11V, 0,1765V, 0,353V 200A/0,11V, 0,1765V, 0,353V 300A/0,11V, 0,1765V, 0,353V 400A/0,11V, 0,1765V, 0,353V | 0,5 Klasse | 10 | 2 | 50~220 | LWH-ID 184-65-78-40 | Schraubenfixierung |

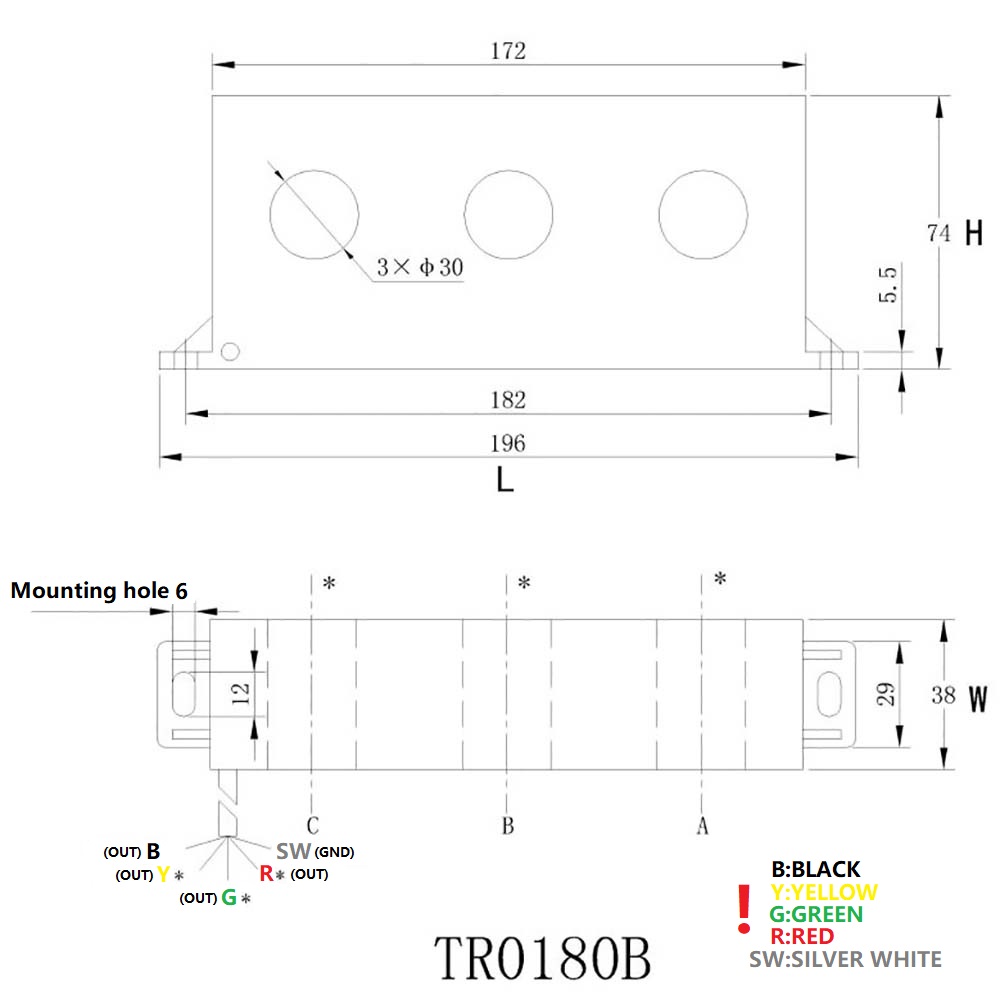

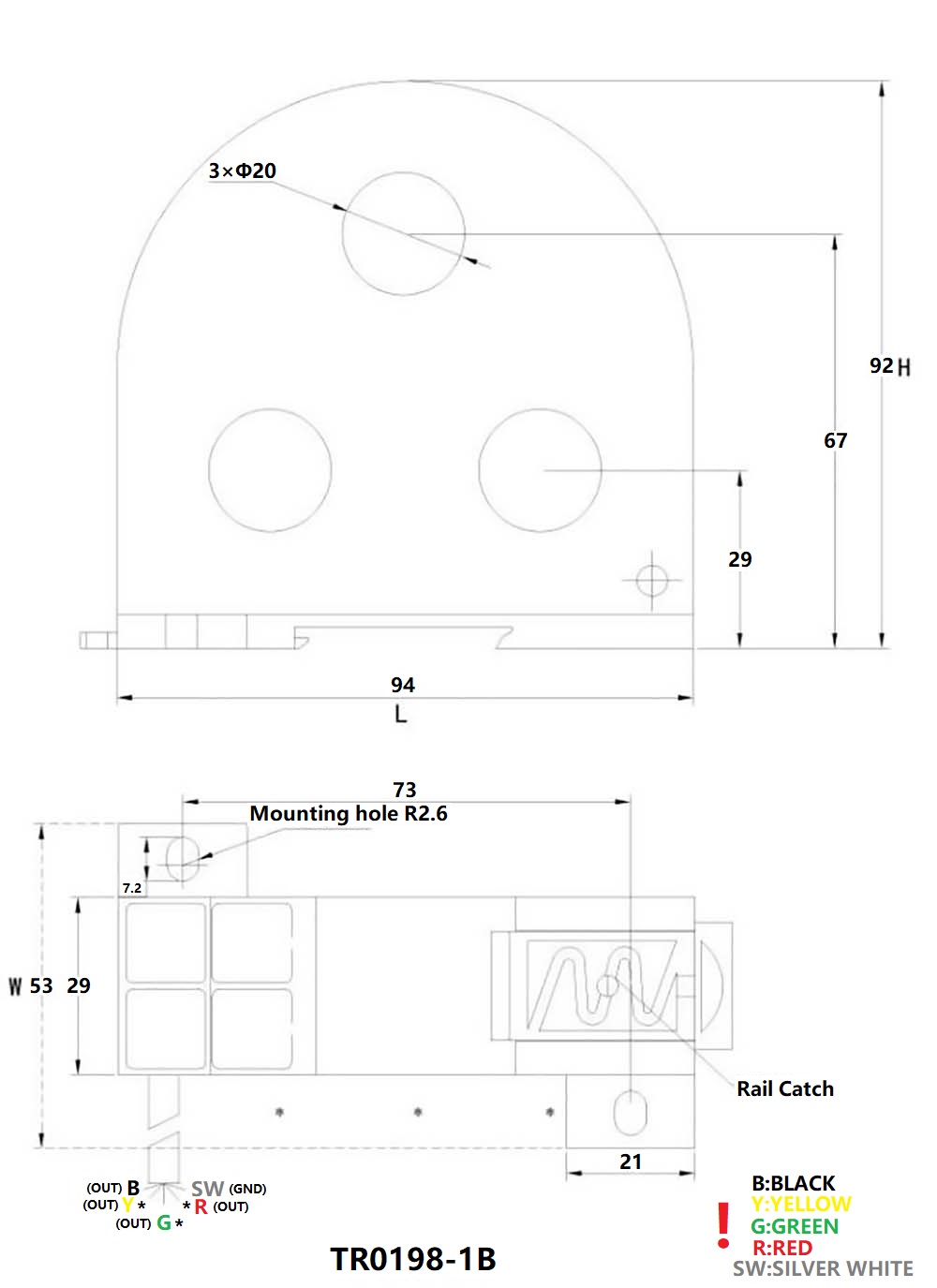

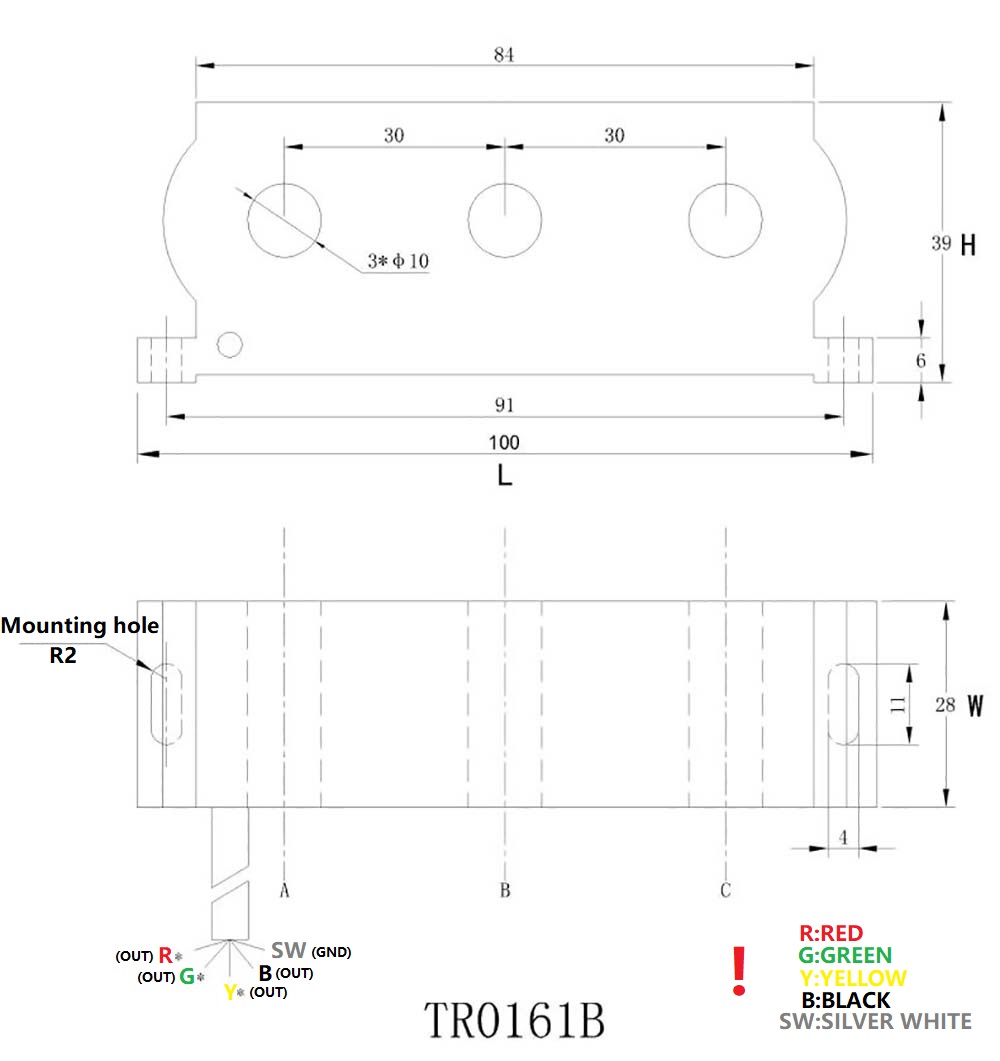

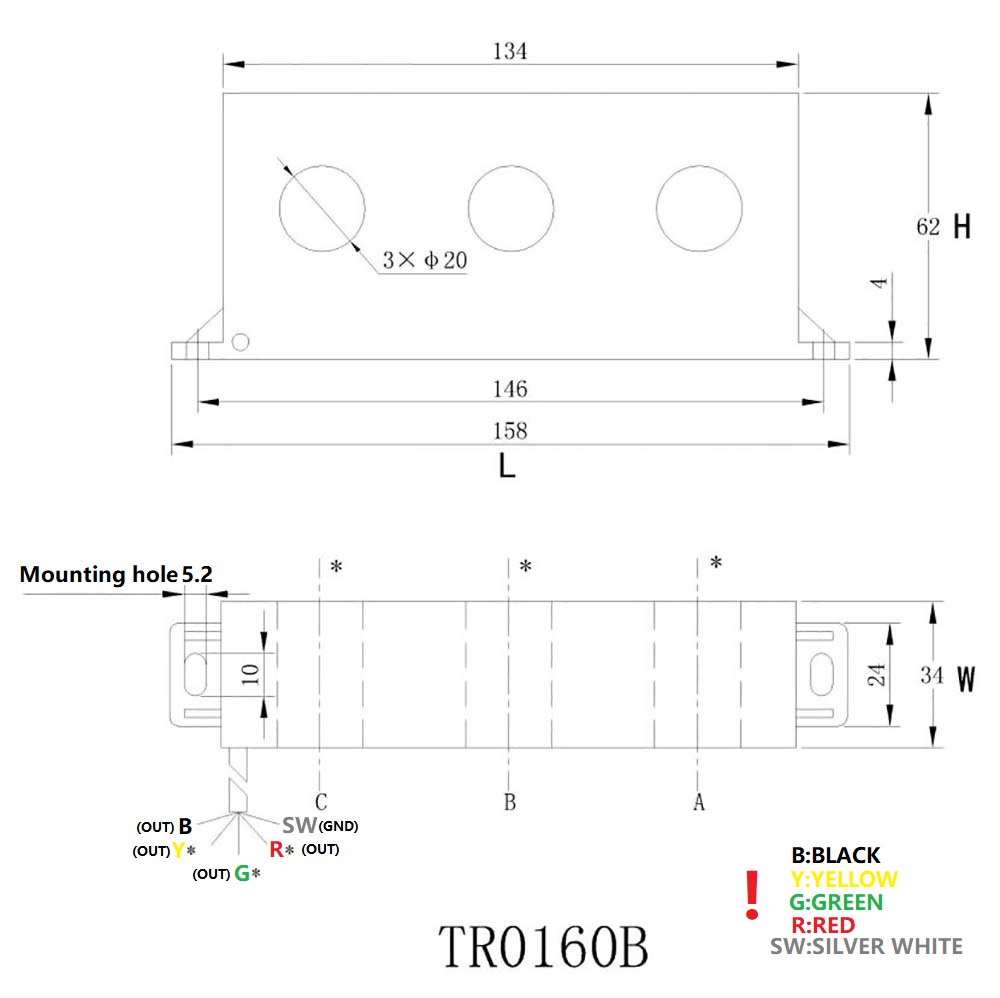

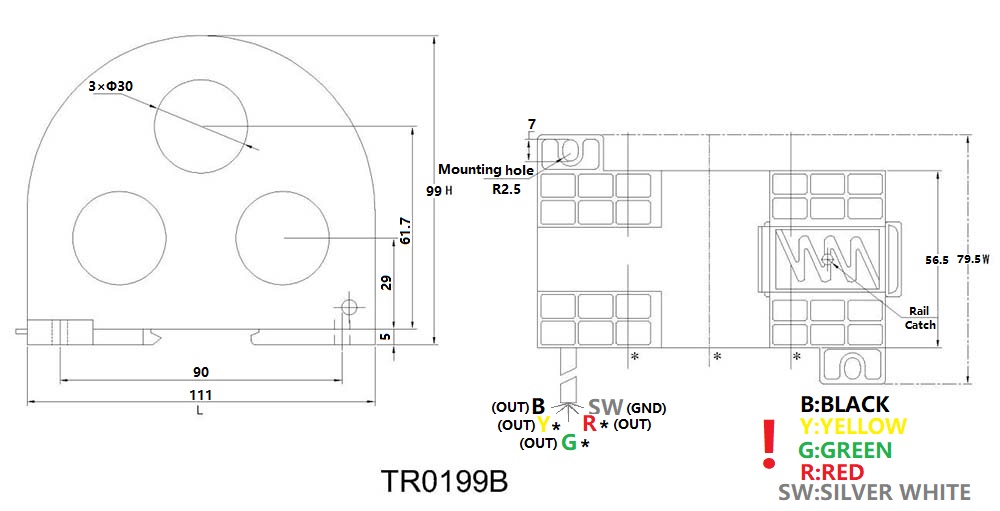

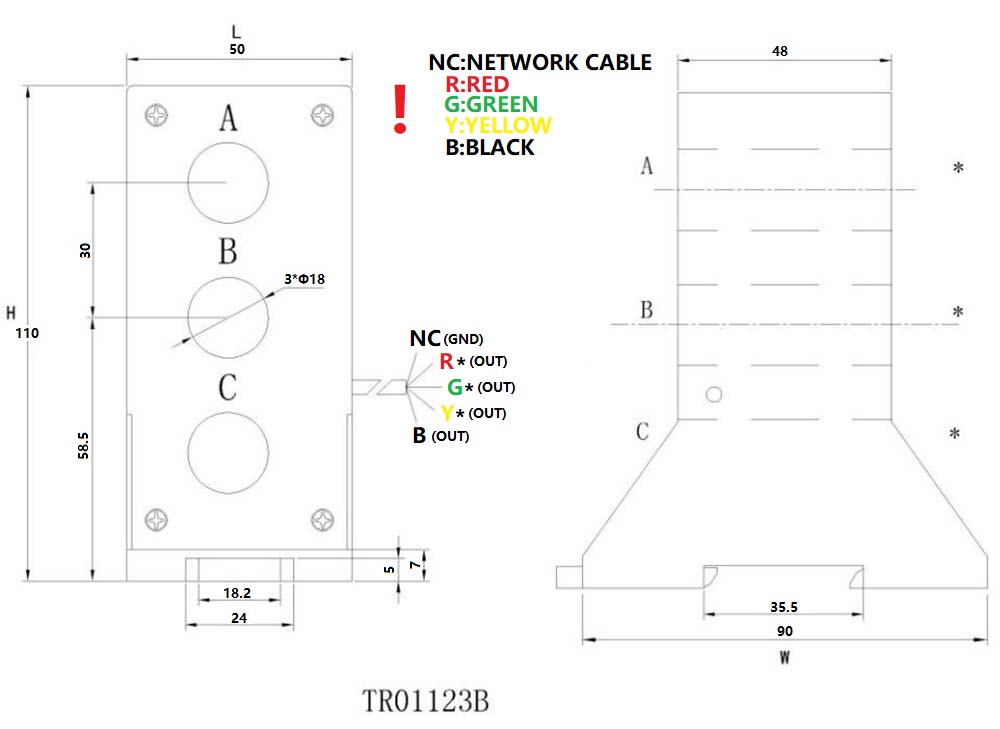

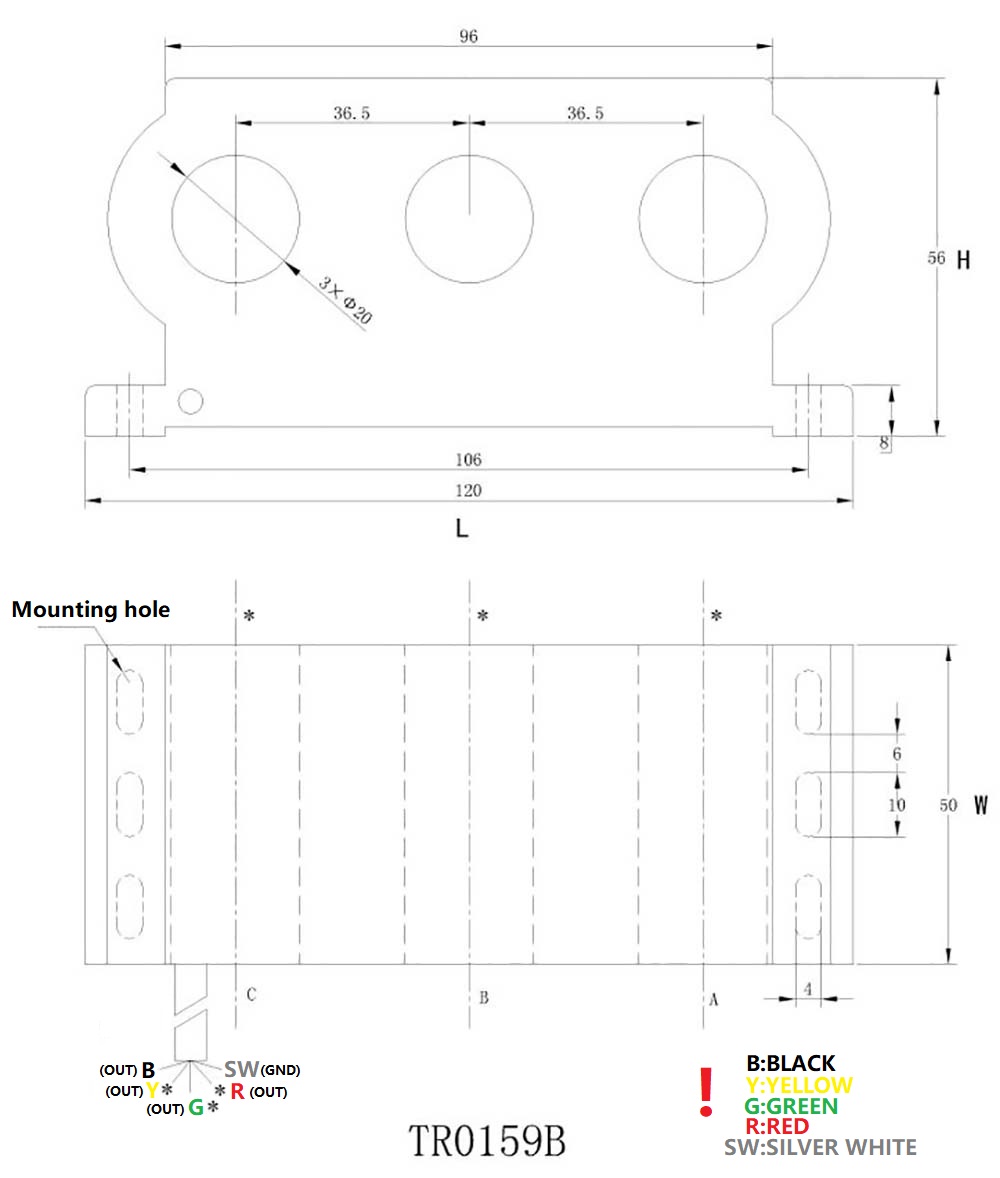

Abmessung (mm)
