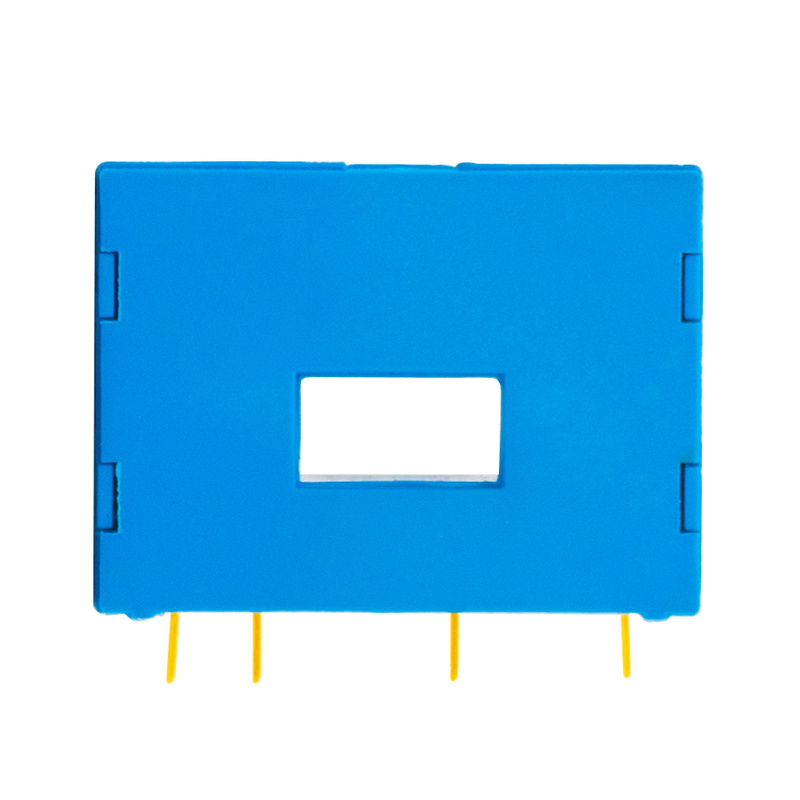

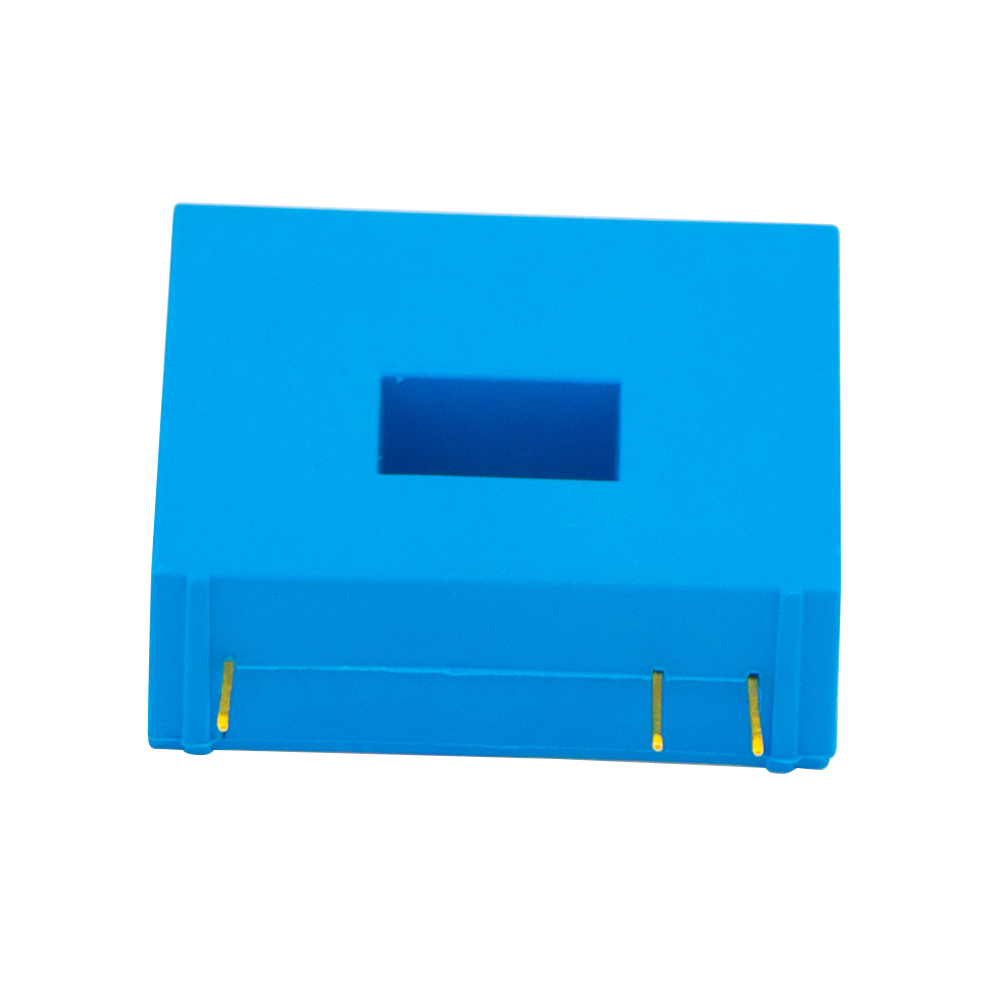

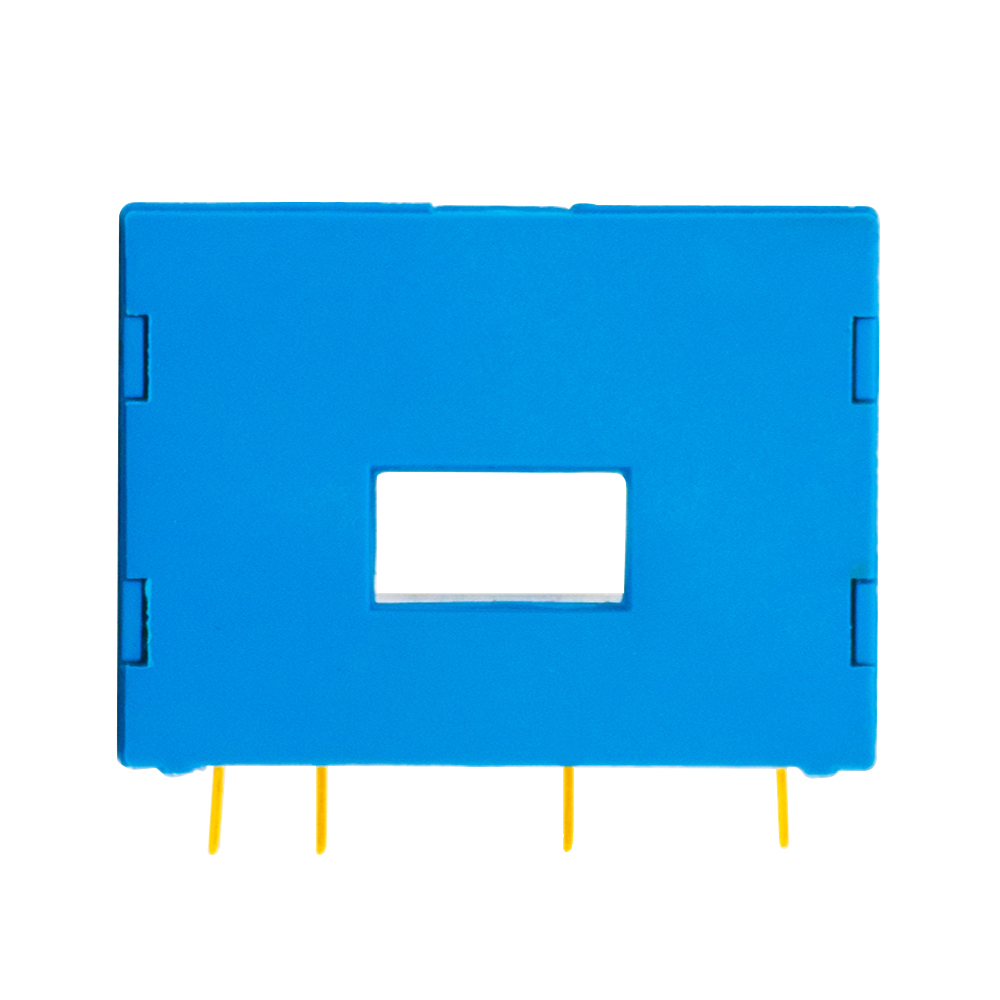

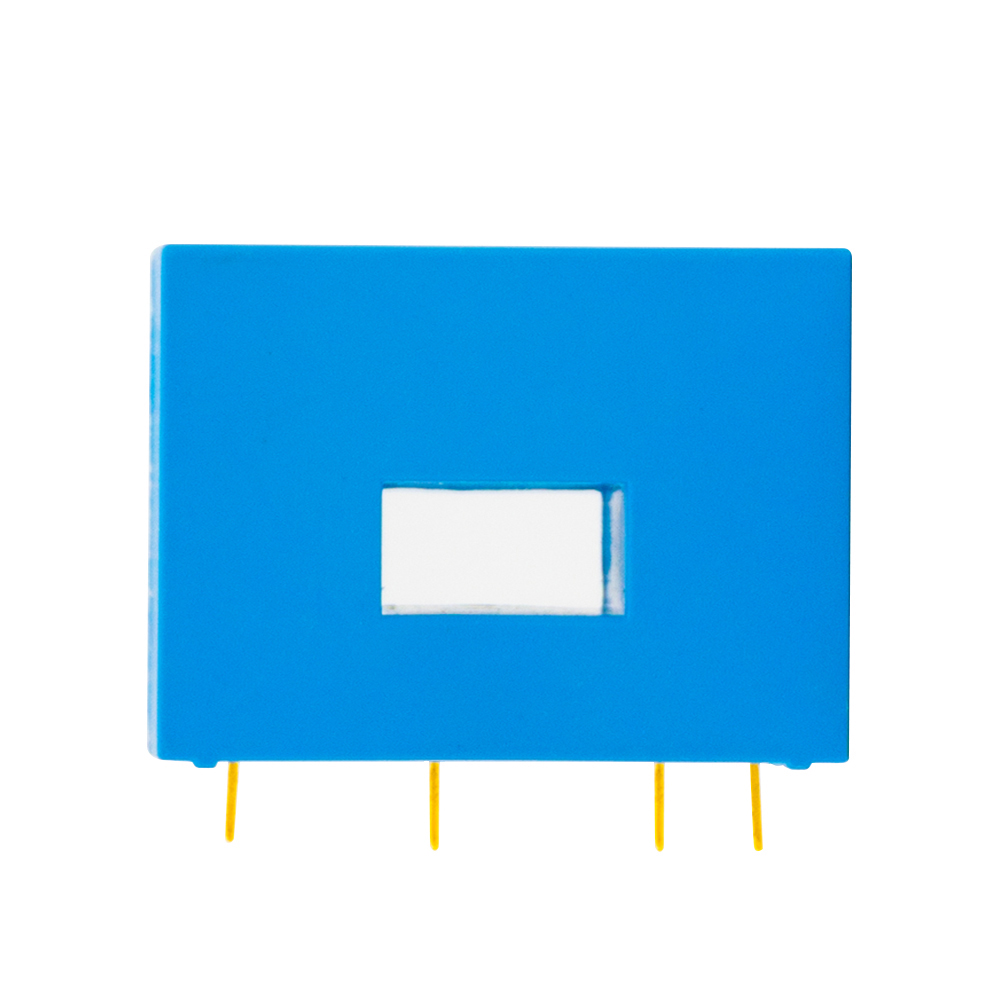

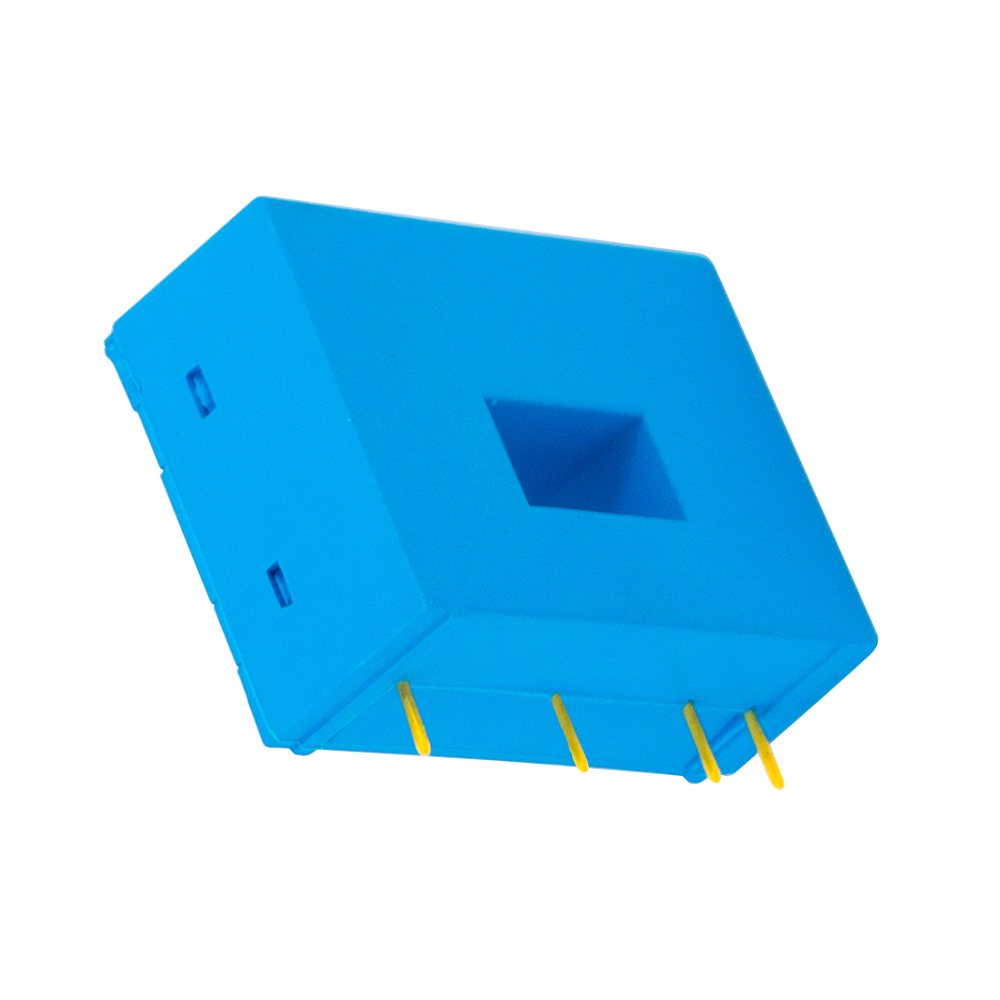

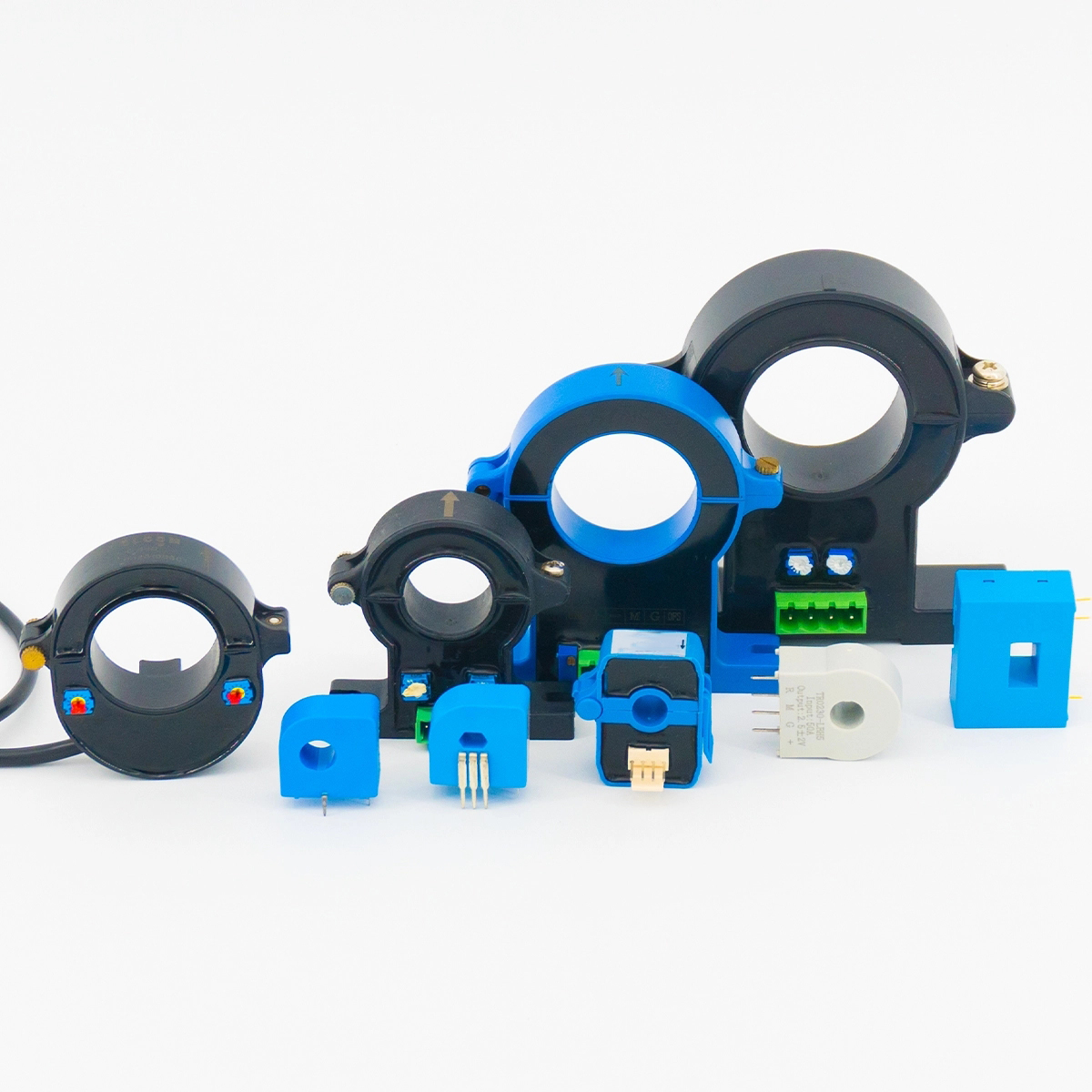

Gleichstrommess-Halleffekt-Stromsensor

Der Sensor arbeitet nach dem Prinzip der magnetisch ausgeglichenen Hall-Spannungserkennung. Der vom Primärstrom erzeugte Magnetfluss steht im Gleichgewicht mit der durch die Hall-Spannungsverstärkung erzeugten Sekundärspannung, und der von der Sekundärspule erzeugte Magnetfluss ist ausgeglichen, und die Sekundärspannung kann den Primärstrom genau widerspiegeln.
Verfügbarkeitsstatus:
  • TR0203-LBH

  • TR

Produktmerkmale

*    Misst AC-, DC- und gepulste Signale.

*    Starke Beständigkeit gegen externe Störungen, hohes Gleichtaktunterdrückungsverhältnis.

*    Geringe Temperaturdrift, geringer Stromverbrauch, breites Frequenzband.

*    K/D-Struktur, einfache Installation.


Produktanwendung

*    Geschwindigkeitsregelung der Wechselstromfrequenzumwandlung.

*    Servomotor-Traktion.

*    Unterbrechungsfreie Stromversorgung (USV).

*    Schweißgerät, Batteriestromversorgung.


Produktparameter

Spezifikation 20A/4V 50A/4V 100A/4V Einheit
I PN Primärer Nenneingangsstrom 20 50 100 A
I P Primärer Strommessbereich 0-40 0-75 0-150 A
V SN Sekundäre Nennausgangsspannung 4 V
V C Die Versorgungsspannung ±12-15(±5%) V
I C Stromverbrauch <10+Is mA
Vd Isolationsspannung Zwischen Primär- und Sekundärkreis: 2,5 kV/50 Hz/1 Min
ε L Linearität <0,2 %FS
X Präzision TA=25℃:≤±0,2 %
V 0 Offsetspannung TA=25℃:≤±0,1 mV
V OM Magnetische Offsetspannung IP=0 nach 3*I PN :≤±0,15 mV
V OT Offsetspannung Temperaturdrift IP=0,TA=-25-+75℃:≤±0,5 mV/℃
T r Reaktionszeit ≤1 μS
f Bandbreite (-3 dB) DC-100 kHz
T A Arbeitstemperatur -25-+75 ℃
T S Lagertemperatur -45-+85 ℃

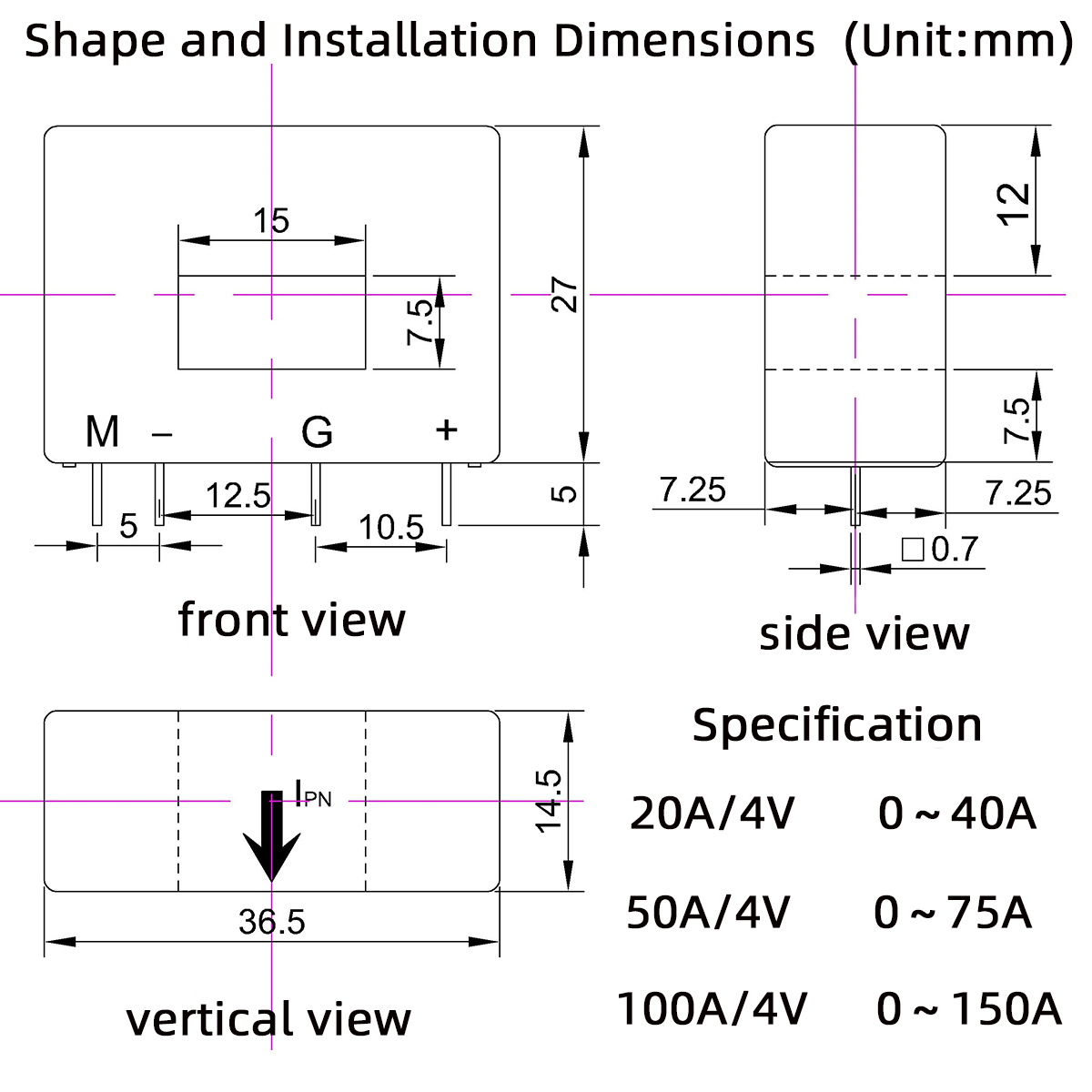

Form und Einbaumaße

05-06

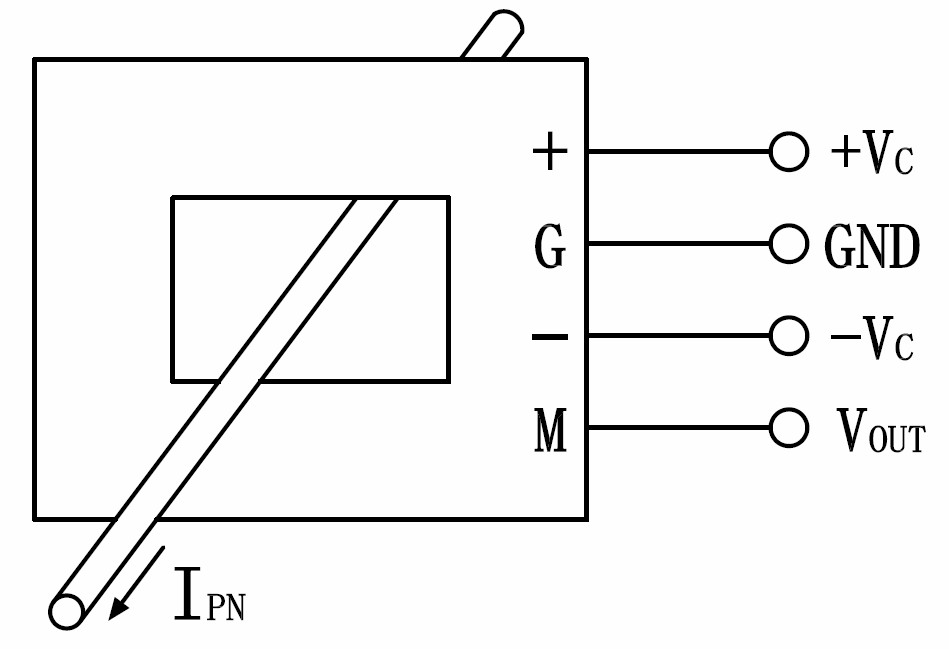

Schaltungsverbindungsdiagramm

333

Notiz:

IPN: Primäre Stromeingangsrichtung
+: Positive 12 V/15 V-Stromversorgung
G: Stromerde
-: Negative 12 V/15 V-Stromversorgung
M: Sekundärer Signalausgang


Vorsichtsmaßnahmen bei der Installation

Der Sensor muss korrekt verkabelt sein, da sonst die internen Komponenten des Sensors beschädigt werden können.

Wenn der Sensor auf die Leiterplatte gelötet wird, muss er mit einem Niedertemperatur-Lötkolben gelötet werden, und die Zeit sollte nicht zu lang sein, und zweitens sollten die Stifte nicht zu stark gequetscht werden, da sonst die interne Verbindung geöffnet werden kann.

Die dynamische Leistung (DI/DT und Reaktionszeit) ist am besten, wenn die Eingangsstromreihe vollständig mit der primären Perforation gefüllt ist.
