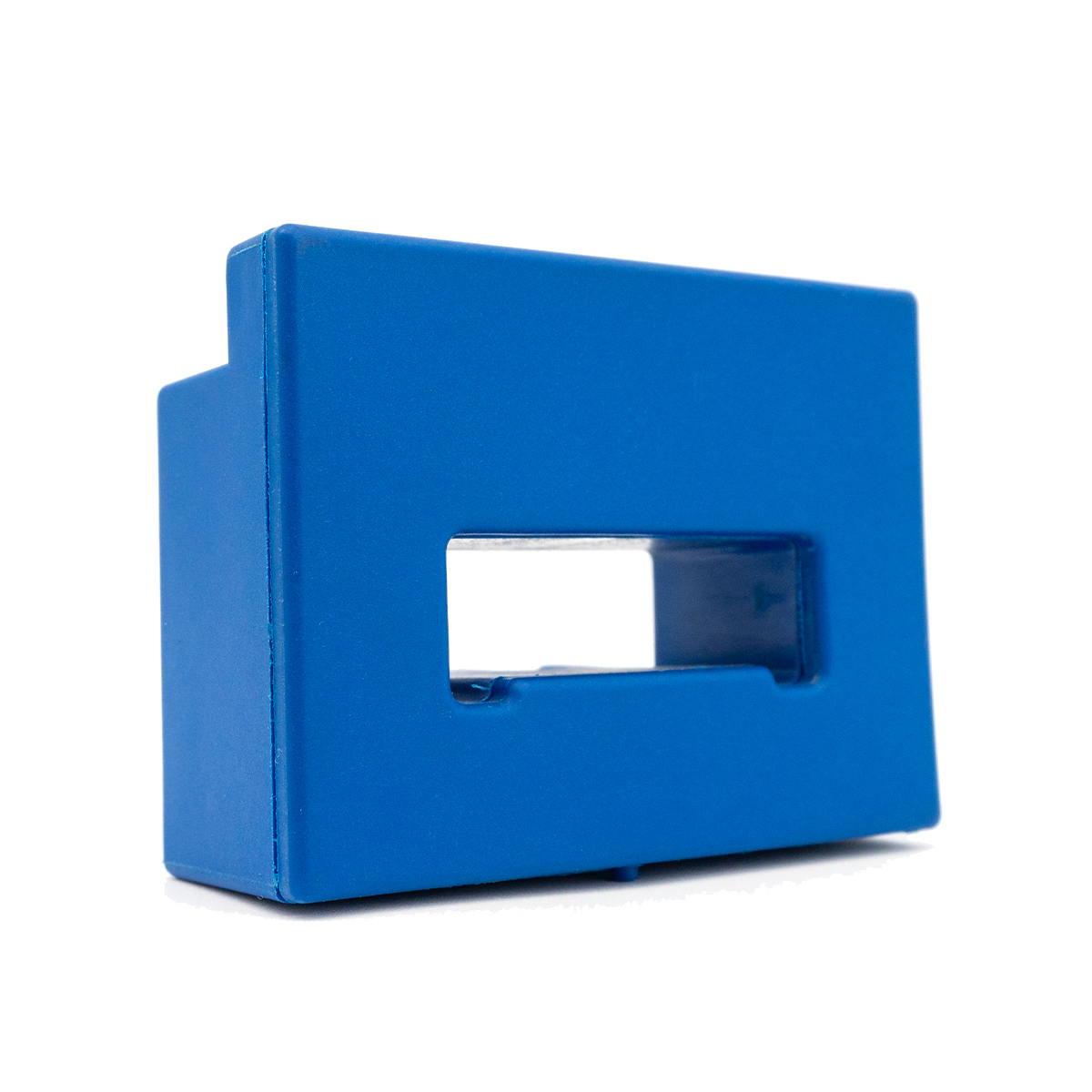

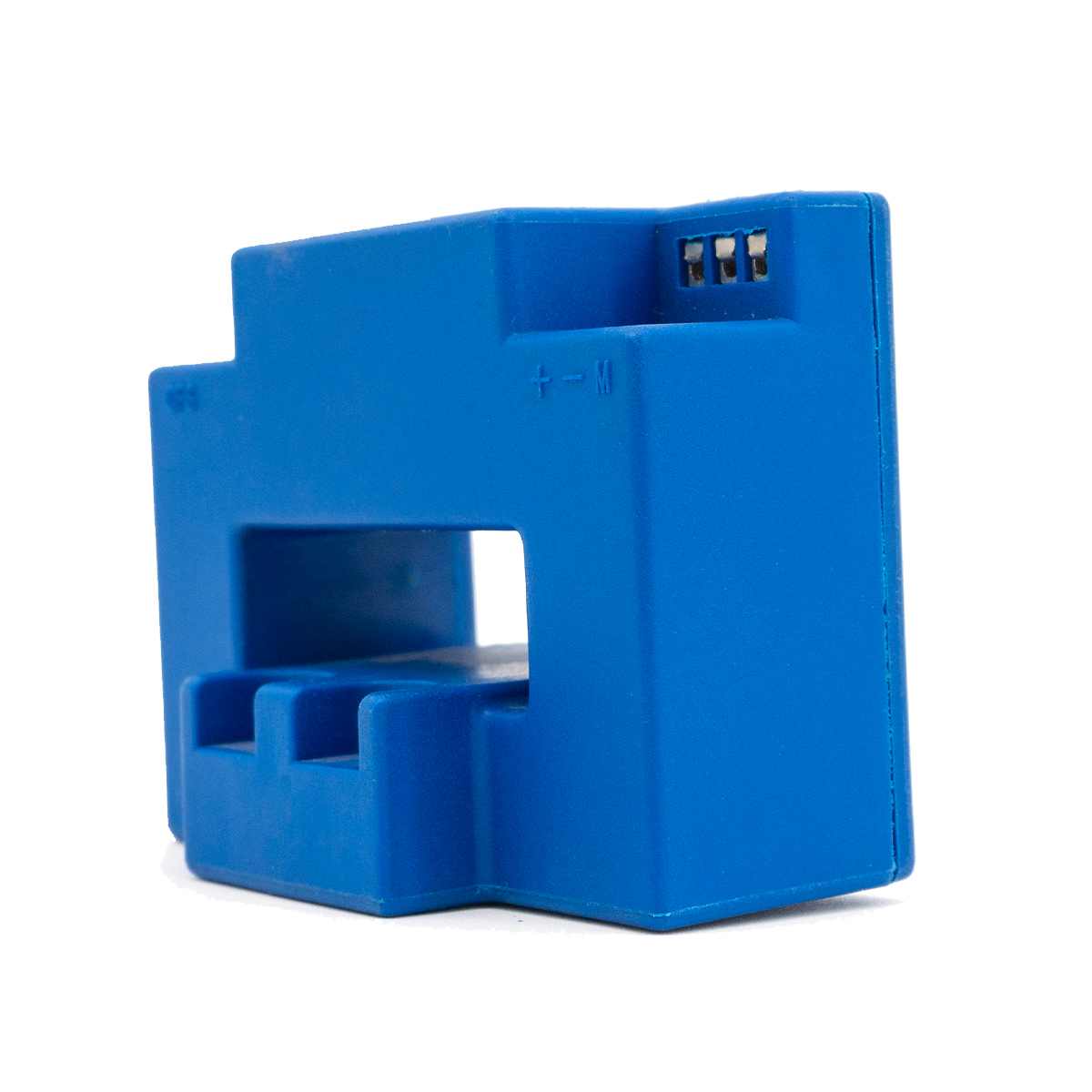

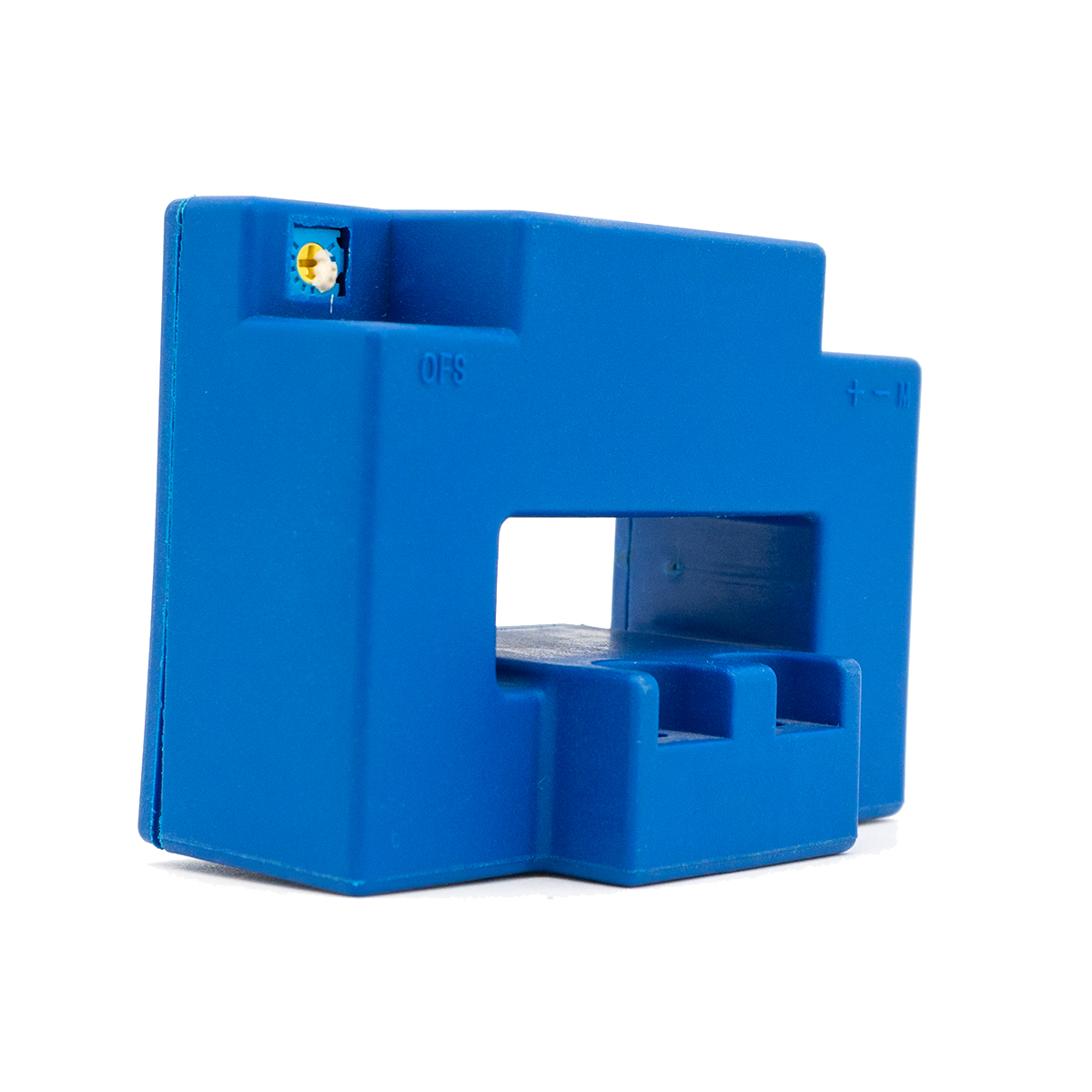

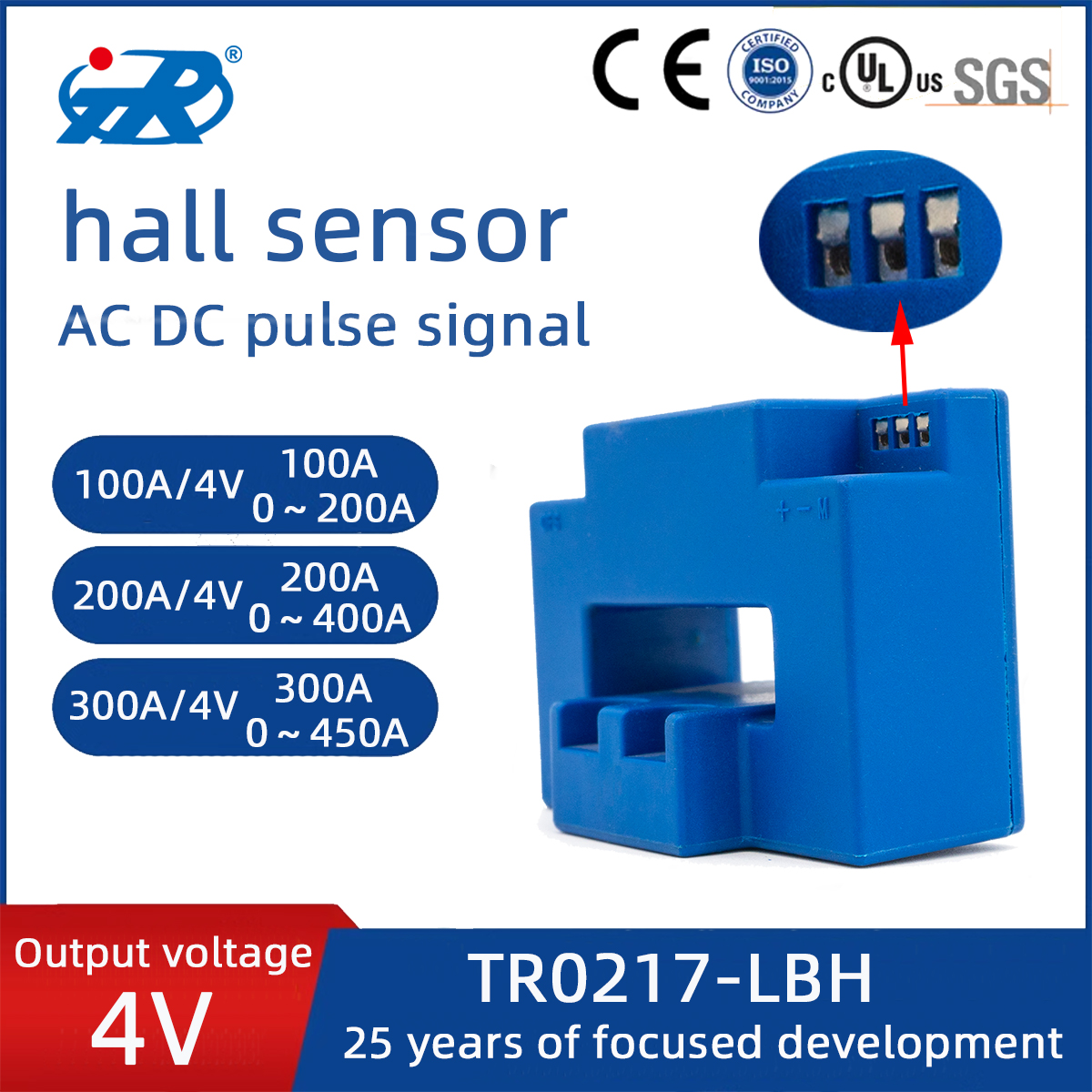

Halleffekt-Stromsensor mit transienter Spitzenerkennung

Der Open-Loop-Hall-Stromsensor mit seinen Vorteilen hoher Präzision, großem Bereich, schneller Reaktion, Miniaturisierung und hoher Zuverlässigkeit wird häufig in verschiedenen Bereichen wie Energie, Industriesteuerung, Energie, Automobil und Haushaltsgeräte eingesetzt. Beispielsweise kann in Elektrofahrzeugen der Open-Loop-Hall-Stromsensor zur Messung des Batteriestroms verwendet werden, was dem Fahrer dabei hilft, den Ladestatus und den Stromverbrauch der Batterie zu verstehen.

Messbereich: 0-100A (50A-Modell), 0-400A (200A-Modell), 0-750A (500A-Modell)
Nennleistung: 4V
Stromversorgung: ±12V bis ±15V (±5%)
Aktueller Verbrauch: <20mA
Genauigkeit: ≤±1 % bei 25 °C
Ansprechzeit: ≤20μs
Isolationsspannung: 5 kV (Primär–Sekundär)
Betriebstemp: -40°C bis +80°C

Verfügbarkeitsstatus:



erkundigen

Modell:
TR0217-LBH
Produktmarke:
TR

Produktbeschreibung

Produktmerkmale

* Misst AC-, DC- und gepulste Signale.

* Starke Beständigkeit gegen externe Störungen, hohes Gleichtaktunterdrückungsverhältnis.

* Geringe Temperaturdrift, geringer Stromverbrauch, breites Frequenzband.

* K/D-Struktur, einfache Installation.

Produktanwendung

* Geschwindigkeitsregelung der Wechselstromfrequenzumwandlung.

* Servomotor-Traktion.

* Unterbrechungsfreie Stromversorgung (USV).

* Schweißgerät, Batteriestromversorgung.

Produktparameter

Spezifikation		50A/4V	200A/4V	500A/4V	Einheit
I _PN	Primärer Nenneingangsstrom	50	200	500	A
I _P	Primärer Strommessbereich	0-100	0-400	0-750	A
V _SN	Sekundäre Nennausgangsspannung	4			V
V _C	Die Versorgungsspannung	±12-15(±5%)			V
I _{C Stromverbrauch}	V	<20			mA
d _{Isolationsspannung}	ε	Zwischen Primär- und Sekundärkreis: 5 kV/50 Hz/1 Min
L _Linearität	X	<1			%FS
Präzision	V	TA=25℃:≤±1			%
Offsetspannung ₀	V	TA=25℃:≤±20			mV
OM _{Magnetische Offsetspannung}	V	IP=0 nach 3*I _PN:≤±20			mV
OT _{Offsetspannung}	Temperaturdrift	IP=0,TA=-40-+80℃:≤±1			mV/℃
Tr	Reaktionszeit	≤20			μS
f	Bandbreite (-3 dB)	DC-20			kHz
T _A	Arbeitstemperatur	-40-+80			℃
T _S	Lagertemperatur	-45-+85			℃
R _L	Lastwiderstand	TA=25℃:≥10			kΩ

Form und Einbaumaße

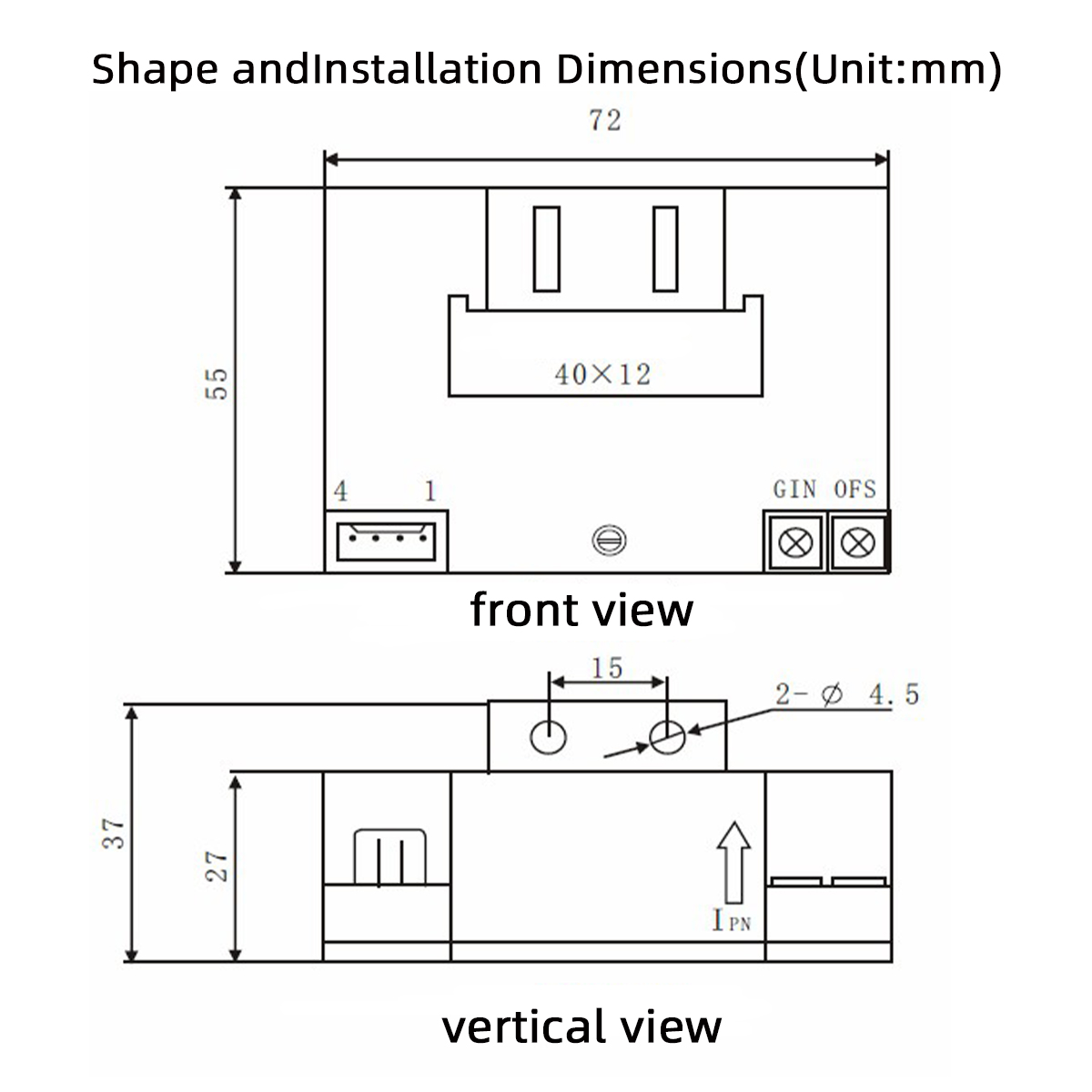

Form und Einbaumaße des transienten Hall-Stromsensors TR0217-LBH

Schaltungsverbindungsdiagramm

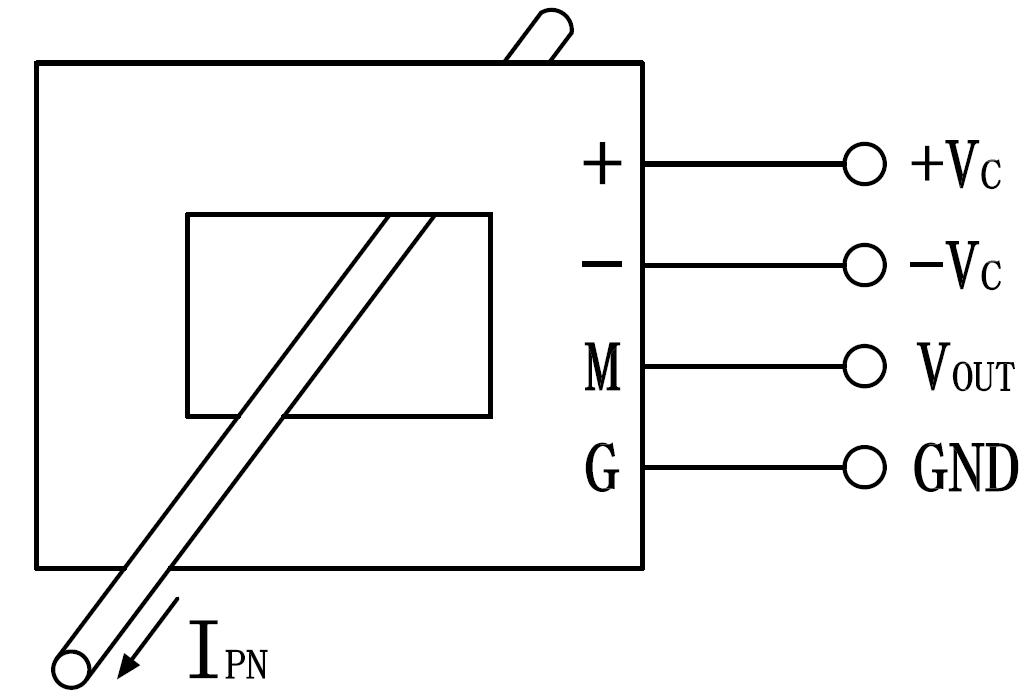

TR0217-LBH Transienter Hall-Stromsensor-Schaltkreis-Verbindungsdiagramm

Notiz:

IPN: Primärstromeingangsrichtung
Rot: Positive 12-V-/15-V-Stromversorgung
Schwarz: Negative 12-/15-V-Stromversorgung
Grün: Sekundärsignalausgang
Gelb: Stromerde
OFS: Nullpunkteinstellung
GIN: Amplitudeneinstellung
