Wie ein Stromsensor die Transformatorerdung und die Ableiterisolierung schützt

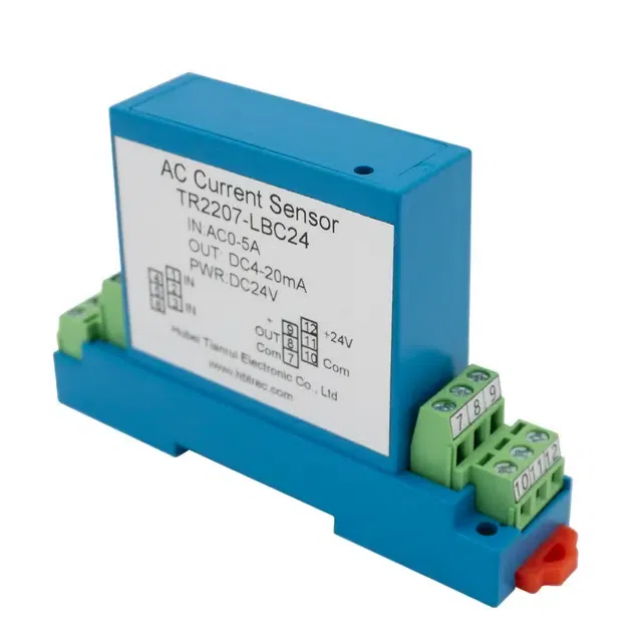

Moderne Umspannwerke erfordern präzise Überwachungswerkzeuge, die die Gerätesicherheit und langfristige Zuverlässigkeit gewährleisten. Ein Stromsensor , insbesondere ein DC-Leckstromsensor, spielt eine zentrale Rolle beim Schutz von Erdungssystemen für Transformatoren und der Isolierung von Blitzableitern. Durch die kontinuierliche Verfolgung kleiner Leckströme erhalten Versorgungsunternehmen wertvolle Frühwarnungen über Isolationsverschlechterungen oder Erdungsfehler, die andernfalls zu Ausfällen oder kostspieligen Ausfällen führen könnten. Für Anlagenverwalter und Wartungsteams sind diese Sensoren nicht mehr optional, sondern wesentliche Bestandteile digitaler Umspannwerke. Hubei Tianrui Electronics Co., Ltd. hat sich auf die Entwicklung leistungsstarker Stromsensoren spezialisiert, die den strengen Anforderungen der weltweiten Energiesystemüberwachung gerecht werden.

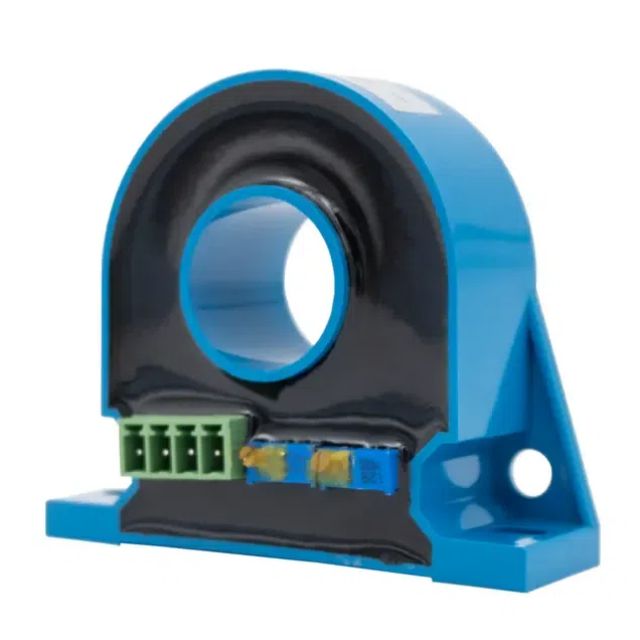

Was ist ein DC-Leckstromsensor und wie unterscheidet er sich von anderen Stromsensoren?

Im Gegensatz zu Standard-Stromsensoren, die hauptsächlich in Wechselstromanwendungen verwendet werden, ist ein Gleichstrom-Leckstromsensor darauf ausgelegt, extrem kleine Gleichstrom-Leckströme zu erkennen. Diese Leckagen deuten häufig auf Isolationsprobleme oder Erdungsunregelmäßigkeiten in Hochspannungsgeräten hin. Das Verständnis dieser Unterscheidung ist von entscheidender Bedeutung, da sich Isolationsprobleme häufig in einer stetigen Gleichstromdrift und nicht in wechselnden Störungen äußern.

Grundlegendes Funktionsprinzip (DC- vs. AC-Leckage)

Ein Wechselstromsensor erkennt typischerweise sinusförmige Wellenformen und eignet sich gut für Netzfrequenzmessungen. Im Gegensatz dazu erfordert die Erkennung von DC-Leckströmen eine höhere Empfindlichkeit und ein anderes Messprinzip. Da DC-Signale ihre Polarität nicht ändern, muss der Sensor eine hervorragende Stabilität, minimale Drift und Immunität gegenüber Umgebungsveränderungen erreichen. Das Erkennen einer Leckage von nur wenigen Mikroampere kann den Unterschied zwischen der Verhinderung eines Isolationsausfalls und der Gefahr eines ungeplanten Ausfalls ausmachen.

Typische Sensortechnologien für DC-Leckströme

Mehrere Technologien ermöglichen die Messung von DC-Leckströmen:

Shunt-Widerstände: Einfach und kostengünstig, aber eingeschränkt durch Erwärmung und Genauigkeitsprobleme.

Hall-Effekt-Sensoren: Weit verbreitet, bieten Isolierung und einen guten Dynamikbereich für die AC/DC-Strommessung.

Nullfluss-Stromwandler (DC-CTs): Fortschrittliche Lösungen mit außergewöhnlicher Genauigkeit, sehr geringer Drift und starker Immunität gegenüber externen magnetischen Störungen.

Für hochzuverlässige Umspannwerke werden aufgrund ihrer Stabilität über lange Überwachungszeiträume zunehmend Konstruktionen für Nullfluss-Leckstromsensoren gewählt.

Wichtige Spezifikationen, die Sie im Auge behalten sollten

Bei der Auswahl eines DC- Leckstromsensors sollten sich Ingenieure auf Folgendes konzentrieren:

Auflösung: Fähigkeit zur Erkennung kleiner Leckströme im Mikroampere-Bereich.

Isolation: Sichere Trennung zwischen Hochspannungsstromkreisen und Niederspannungsüberwachungssystemen.

Temperaturdrift: Minimale Messabweichung in rauen Außenumgebungen.

Reaktionszeit: Ausreichende Geschwindigkeit zur Erfassung vorübergehender Ereignisse und Leckagespitzen.

Warum sollten die Erdung des Transformatorkerns und die Ableiterisolierung mit DC-Leckstromsensoren überwacht werden?

Hochspannungsanlagen wie Transformatoren und Überspannungsableiter sind das Herzstück des Stromnetzes. Ihre Zuverlässigkeit hängt stark von einer gesunden Isolierung und einer sicheren Erdung ab. Die Überwachung von Leckströmen bietet eine Online- und berührungslose Möglichkeit, den Zustand dieser Anlagen zu verfolgen.

Durch Leckagetrends erkannte Fehlermodi

Die Analyse des Leckstroms deckt ein breites Spektrum an Fehlervorläufern auf:

Alterung der Isolierung durch thermische Belastung und elektrische Belastung.

Eindringen von Feuchtigkeit, die mit der Zeit den Isolationswiderstand verringert.

Teilentladungsaktivität, die die Isolierung allmählich erodiert und zu Überschlägen führt.

Durch die Überwachung geringfügiger Leckageanstiege können Wartungsingenieure eingreifen, bevor diese Fehlerarten zu katastrophalen Ausfällen eskalieren.

Fallbeispiel: Verhinderung katastrophaler Ausfälle

Stellen Sie sich einen Leistungstransformator mit Kernerdung vor, der über einen Gleichstrom-Leckstromsensor angeschlossen ist. Über mehrere Monate hinweg erkennt der Sensor einen langsamen, aber stetigen Anstieg der Leckage. Anstatt auf einen sichtbaren Fehler zu warten, untersucht das Wartungsteam die Isolationsverschlechterung im Frühstadium und stellt sie fest. Es werden Korrekturmaßnahmen ergriffen, um einen kostspieligen Ausfall zu vermeiden und die Systemstabilität zu wahren. Dieses Szenario tritt immer häufiger auf und zeigt, wie eine kontinuierliche Leckageüberwachung direkt die Zuverlässigkeitsziele unterstützt.

So entwerfen Sie eine Einrichtung zur Online-Überwachung von DC-Leckströmen

Die Einrichtung eines effektiven Online-Überwachungssystems erfordert Aufmerksamkeit sowohl auf die Platzierung der Sensoren als auch auf die Datenintegration. Ein systematischer Ansatz gewährleistet genaue Messungen und umsetzbare Erkenntnisse.

Sensorplatzierung

Zu den wichtigsten Installationspunkten gehören:

Transformator-Erdungsklemme zur direkten Erfassung von Kern-Erde-Leckströmen.

Ableiter-Erdungsleitungen zur Erkennung von Isolationslecks von Überspannungsschutzgeräten.

Durchführungspfade, bei denen Oberflächenlecks auf eine Verunreinigung oder Verschlechterung hinweisen können.

Die richtige Positionierung gewährleistet aussagekräftige Leckagesignale ohne Störungen.

Signalkonditionierung und Rauschbehandlung

In Umspannwerken im Freien sind Sensoren elektromagnetischem Rauschen, Oberschwingungen und vorübergehenden Überspannungen ausgesetzt. Um nützliche Leckagedaten zu extrahieren, ist eine Signalaufbereitung einschließlich Filterung und Abschirmung erforderlich. Durch die Verwendung von Differenzeingängen und abgeschirmter Verkabelung wird die Rauschkopplung minimiert.

Datenprotokollierung und SCADA-Integration

Leckagesensoren liefern nur dann wertvolle Daten, wenn sie über einen längeren Zeitraum analysiert werden. Ein robustes Überwachungssetup sollte Folgendes umfassen:

Datenlogger mit hochauflösender Aufzeichnung.

Konfigurierbare Schwellenwerte zum Auslösen von Alarmen, wenn die Leckage sichere Grenzwerte überschreitet.

Integration mit SCADA- und Asset-Management-Systemen, um Leckagedaten mit anderen Gerätezustandsindikatoren zu korrelieren.

Abschluss

Ein DC-Leckstromsensor ist mehr als ein Messgerät – er ist ein vorderster Frontschutz für Transformator-Erdungssysteme und die Gesundheit der Ableiterisolierung. Durch die Integration eines zuverlässigen Stromsensors in die Überwachung von Umspannwerken erhalten Versorgungsunternehmen Frühwarnungen, die Ausfälle verhindern, die Lebensdauer der Geräte verlängern und die allgemeine Netzstabilität verbessern. Hubei Tianrui Electronics Co., Ltd. bietet fortschrittliche, auf diese Anwendungen zugeschnittene Lösungen und kombiniert technische Exzellenz mit bewährter Branchenkompetenz. Um mehr über unser Produktsortiment zu erfahren oder eine Beratung anzufordern, kontaktieren Sie uns noch heute.
