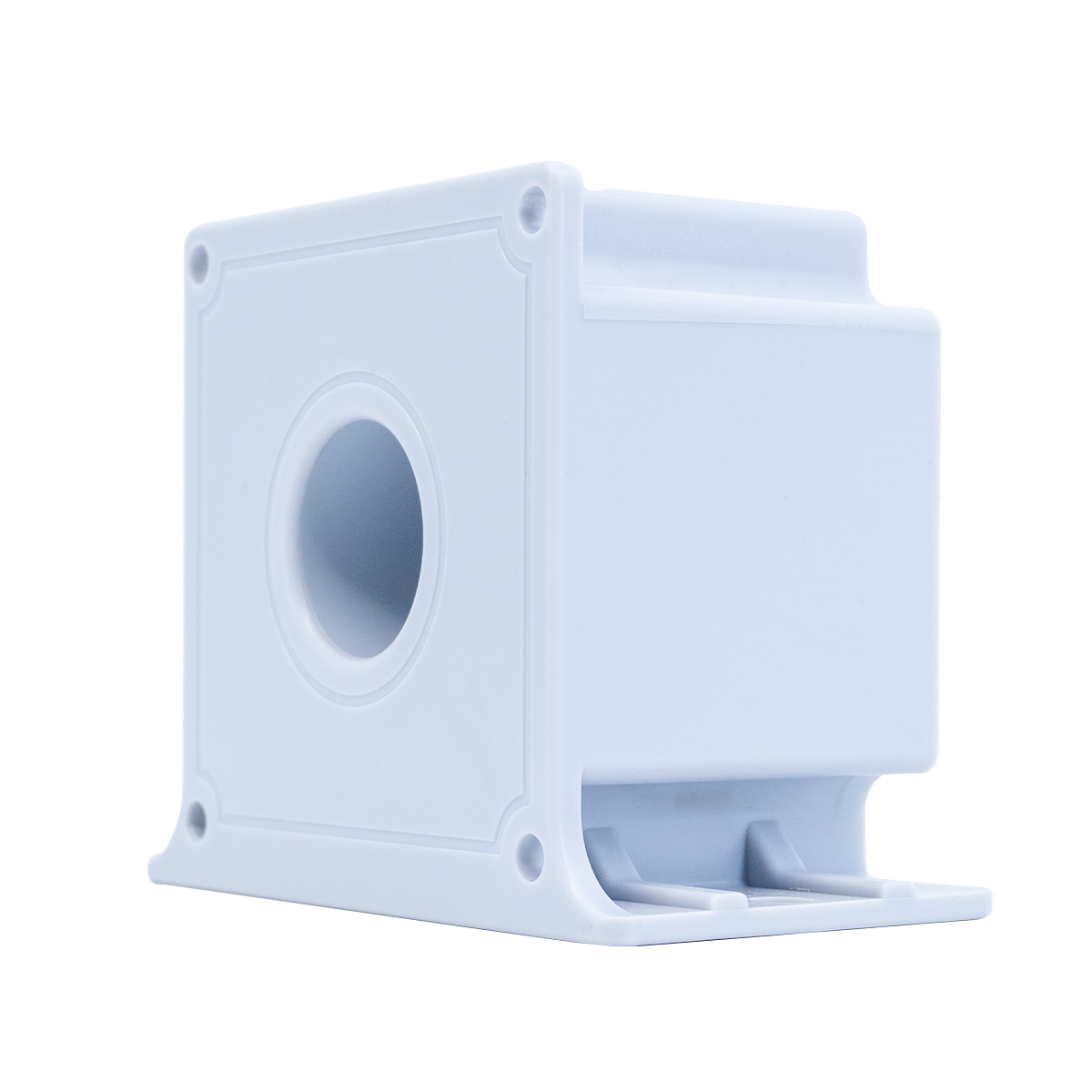

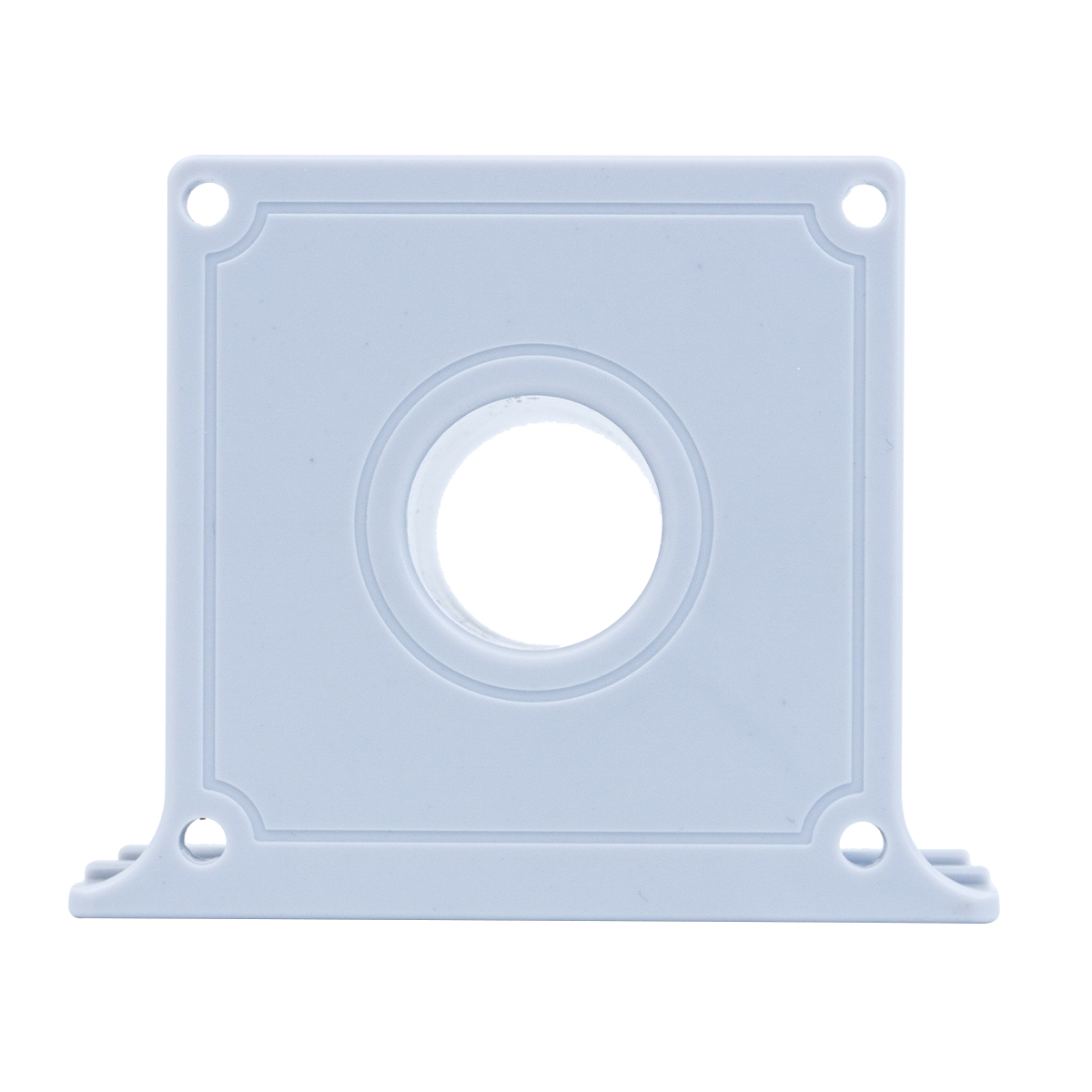

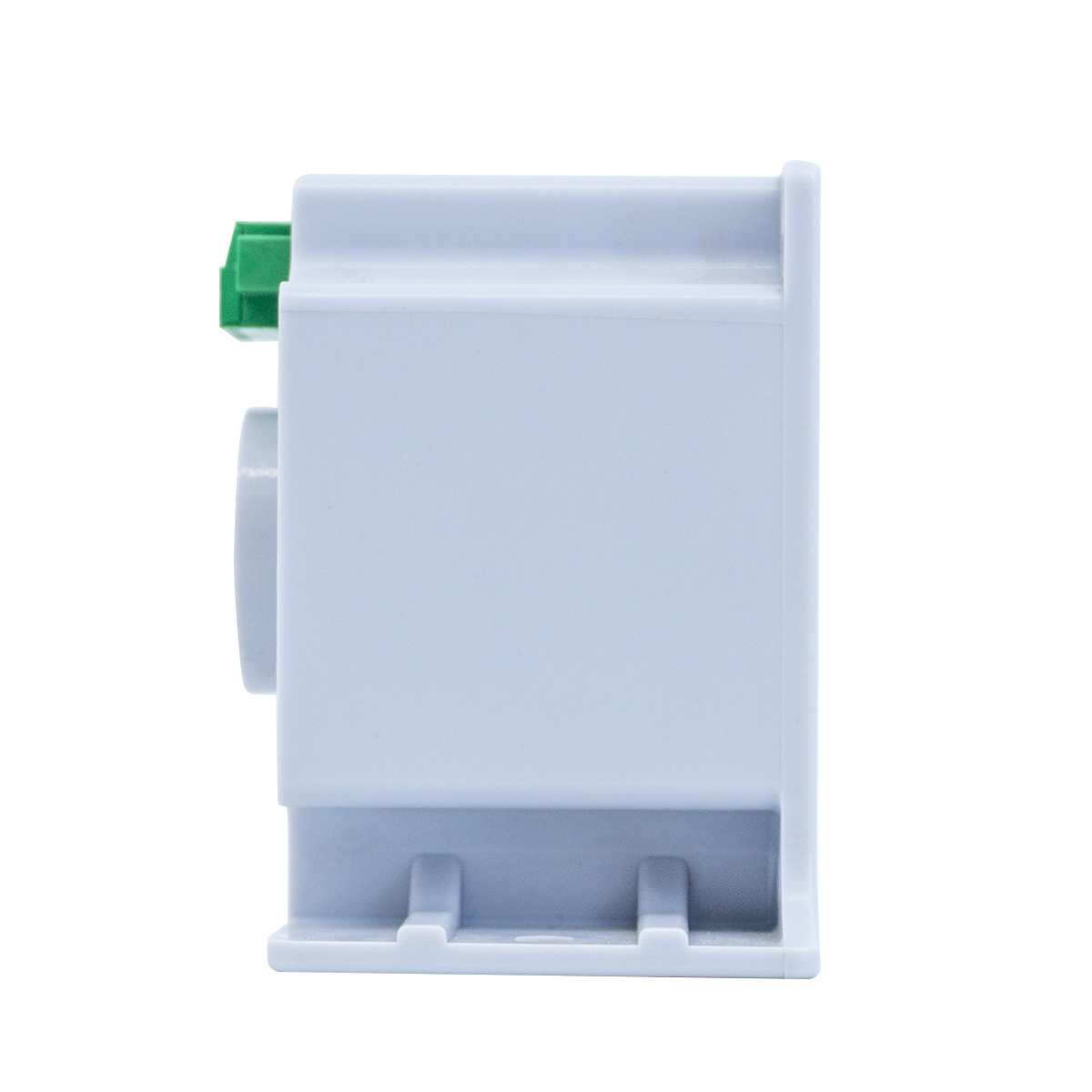

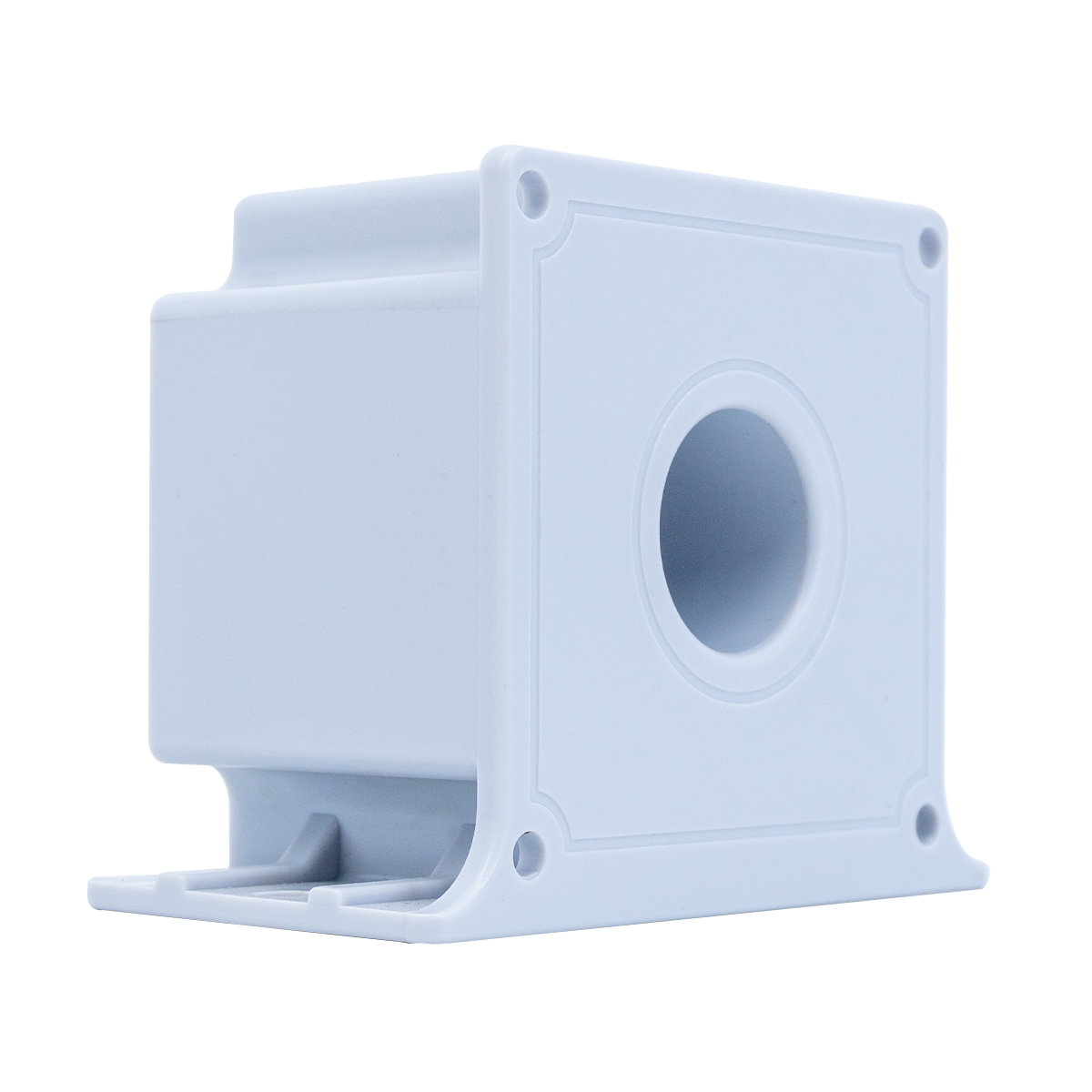

TRJC400-26A
TR
Produktübersicht
Ein hochpräziser Stromsensor ist für die präzise Messung von Wechsel- und Gleichströmen mit minimalem Fehler und ausgezeichneter Stabilität ausgelegt. Es wandelt den gemessenen Strom zur genauen Überwachung und Steuerung in ein proportionales Spannungs- oder Stromsignal um. Durch den Einsatz fortschrittlicher Technologien wie Hall-Effekt oder Closed-Loop-Zero-Flux-Methoden werden eine hohe Linearität, eine geringe Temperaturdrift und eine schnelle Reaktion gewährleistet. Diese Sensoren werden häufig in der Leistungselektronik, der industriellen Automatisierung, erneuerbaren Energiesystemen und Elektrofahrzeugen eingesetzt. Mit hoher Zuverlässigkeit, kompaktem Design und starker Entstörungsfähigkeit bieten hochpräzise Stromsensoren eine präzise Strommessung für einen effizienten und sicheren Systembetrieb.
Produktmerkmale
* Mehrkanaliges Feedback zur magnetischen Kompensation.
* Winzige, falsch ausgerichtete Ströme.
* Überlegene Linearität.
* Hohe Isolationsfestigkeit.
* Kleiner Fehler zwischen Eingabe und Ausgabe.
* Große Frequenzbandbreite.
* Schnelle Reaktionsgeschwindigkeit.
* Hochauflösend.
* Geringe Temperaturdrift.
Produktanwendung
* Neue Energieerkennung.
* Ersetzen Sie Hallenprodukte.
* Leistungselektronische Messung.
* Industrielle Steuerung und Messung.
* Medizinische Einrichtung.
* Standard für Labortests.
* Schienenverkehr.
* Instrumente und Apparate.
Produktparameter
Typ | Symbol | Testbedingung | Min | Bewertet | Max | Einheit |
Messbereich | Ich schreibe eine PM | -- | -- | ±400 | ±480 | Ein DC |
Stromversorgung | V. Jh | Volles Sortiment | ±14,5 | ±15 | ±15,5 | V DC |
Aktueller Verbrauch | Ich c | Innerhalb des I PM- Bereichs | ±40 | ±240 | ±280 | mA |
Verhältnis | K N | Eingabe: Ausgabe | 2000:1 | -- | ||
Nennausgangsstrom | Ich SN | Primärer Nennstrom | -- | ±200 | -- | mA |

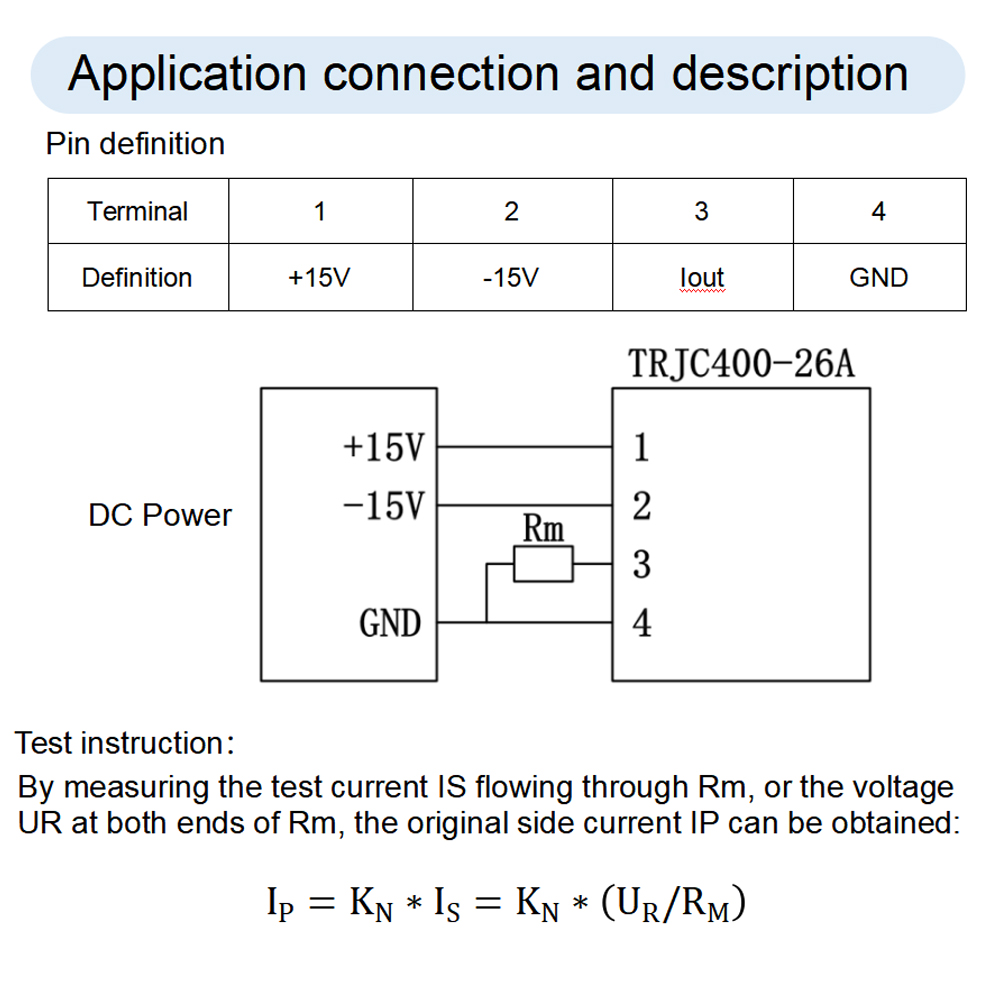

Widerstand messen | R M | Siehe Bild 1 | -- | 5 | 12 | Ω |
Präzision | X e | 25 ± 10 ℃ | -- | -- | 0.02 | % |
Linearität | ε L | -- | -- | -- | 20 | ppm |
Temperaturdriftkoeffizient | TCI AUS | -- | -- | -- | 0.1 | ppm/K |
Null-Offset-Strom | Ich o | 25 ± 10 ℃ | -- | -- | ±5 | uA |
Null-Offset-Strom | Ich oT | Voller Betriebstemperaturbereich | -- | -- | ±10 | uA |
Welligkeitsstrom | In | DC-10Hz | -- | -- | 2 | uA |
Dynamische Reaktionszeit | t r | 5 % bis 90 % I PN | -- | -- | 1 | uns |
di/dt genau befolgt | di/dt | -- | 200 | -- | -- | A/uns |
Frequenzbandbreite (- 3 dB) | F | -- | 0 | -- | 100 | kHz |
Hinweis: Bei der Messung von Wechselstrom ist der Nennstrom der Effektivstrom
Allgemeine Charakteristik
Typ | Symbol | Testbedingung | Min | Nominal | Max | Einheit |
Betriebstemperaturbereich | T A | -- | -40 | -- | +85 | ℃ |
Lagertemperaturbereich | T S | -- | -55 | -- | +100 | ℃ |
Ausgangsstatusanzeigesignal | -- | Wenn die Ausgangsstatusanzeige (grüne LED) leuchtet, bedeutet dies, dass das Produkt normal funktioniert. und der Eingangsstrom der Sammelschiene überschreitet nicht deren Tragfähigkeit; Wenn die Ausgabestatus-Anzeigeleuchte aus ist, bedeutet dies, dass das Produkt nicht ordnungsgemäß funktioniert oder der Eingangsstromwert der Sammelschiene liegt außerhalb ihrer Kapazität. | ||||
Sicherheitsfunktion
Typ | Symbol | Testbedingung | Min | Nominal | Max | Einheit | |
Isolierte Spannungsfestigkeit | Zwischen Primär und Sekundär | Vd | 50 Hz, 1 Min | -- | 2.5 | -- | kV |
Transiente Isolationsfestigkeit | Zwischen Primär und Sekundär | VW | 50us | -- | 5 | -- | kV |

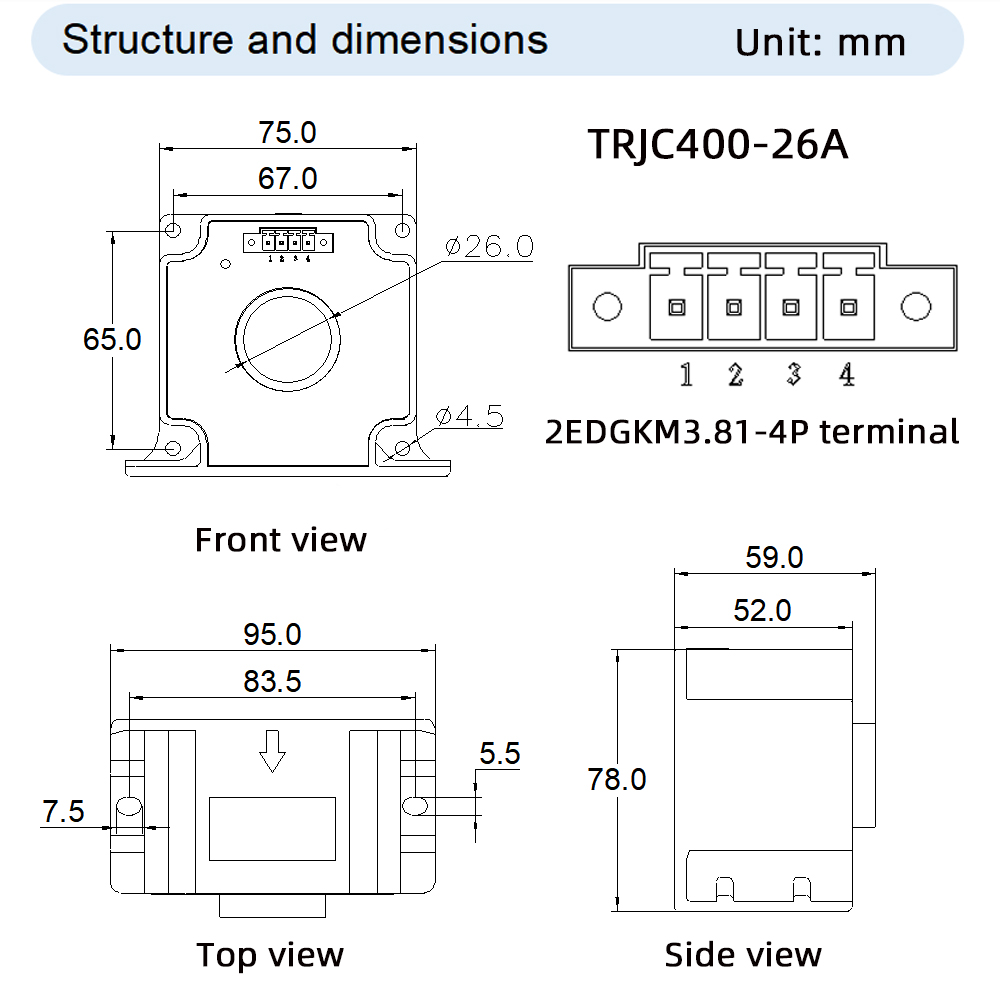

Bei diesem Produkt handelt es sich um ein Formteil, PC-Material, Form- und Maßtoleranz gemäß GB/T14486-2008 MT6;

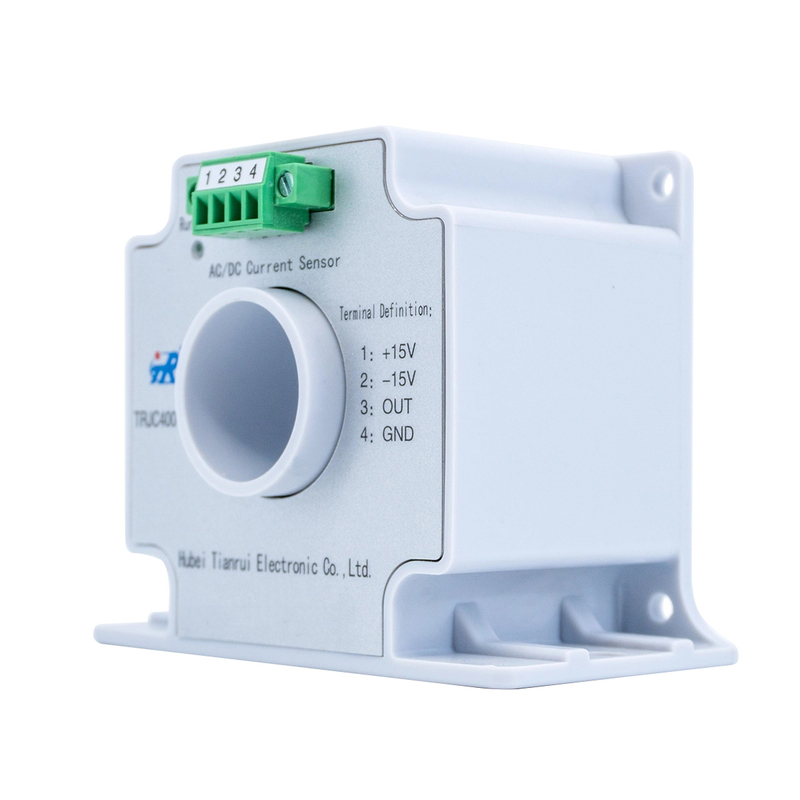

Terminal-Ausgangstyp, verbunden mit der Klemme 2EDGKM3.81-4P.
