Messbereich: 0–15 mA (10 mA-Modell), 0–75 mA (50 mA-Modell), 0–300 mA (200 mA-Modell)
Stromversorgung: ±12V bis ±15V (±5%)
Sekundäre Ausgangsspannung: 5V
Genauigkeit: ≤±0,5 % bei 25 °C
Linearität: <1 % FS
Isolationsspannung: 2,5 kV (Primär–Sekundär)
Ansprechzeit: ≤120ms
Betriebstemperatur: -40°C bis +80°C
Lastwiderstand: ≥10kΩ
Aktueller Verbrauch: <30mA

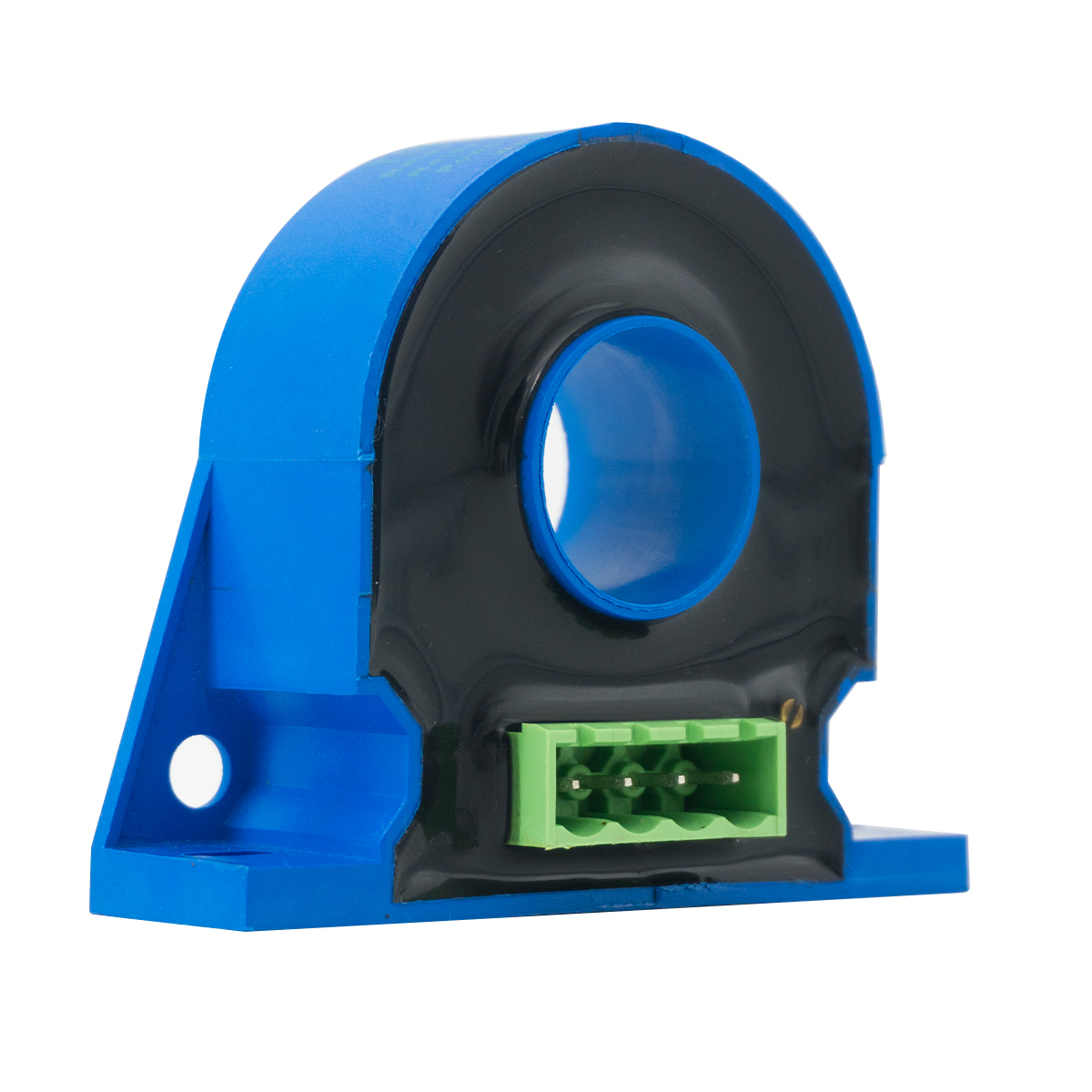

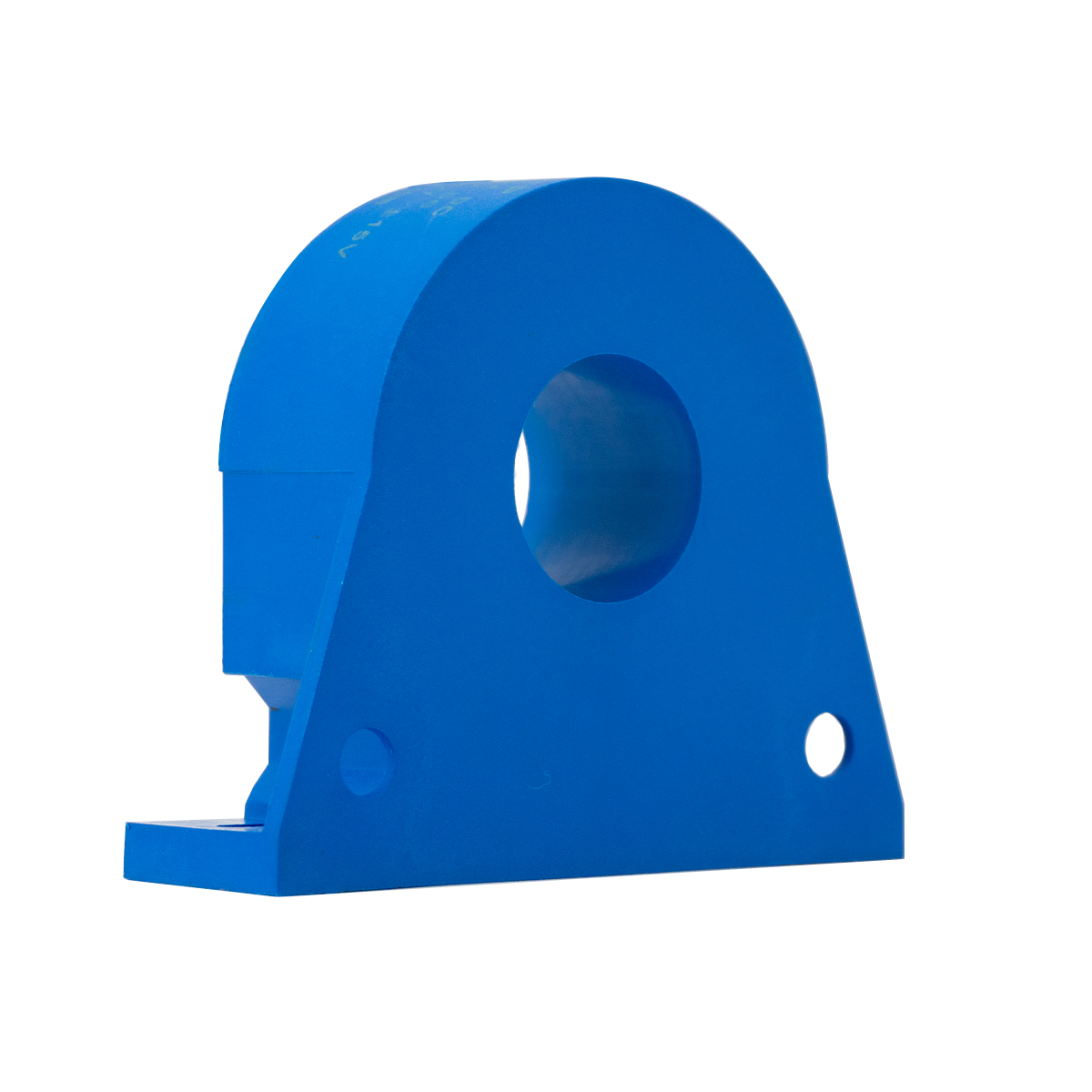

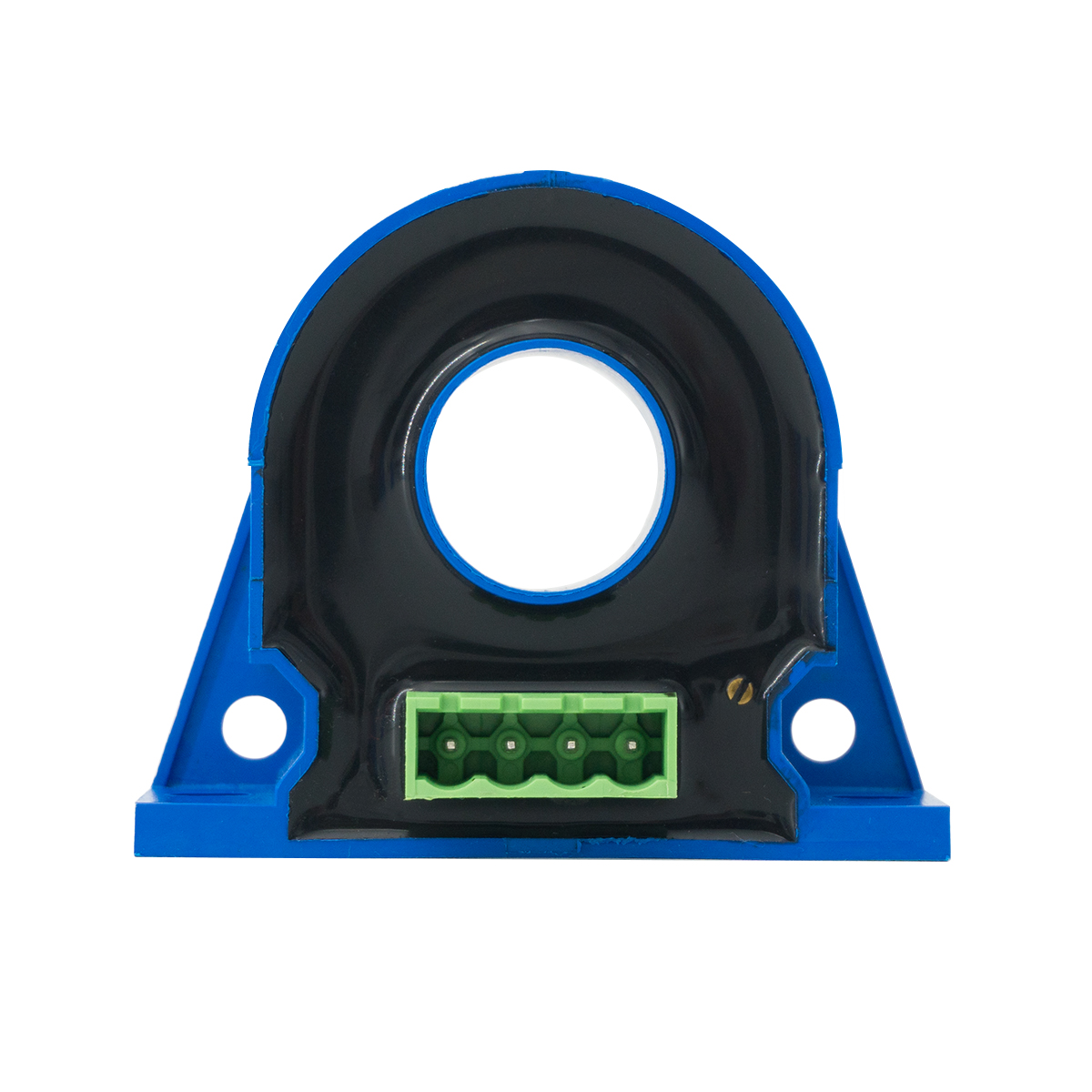

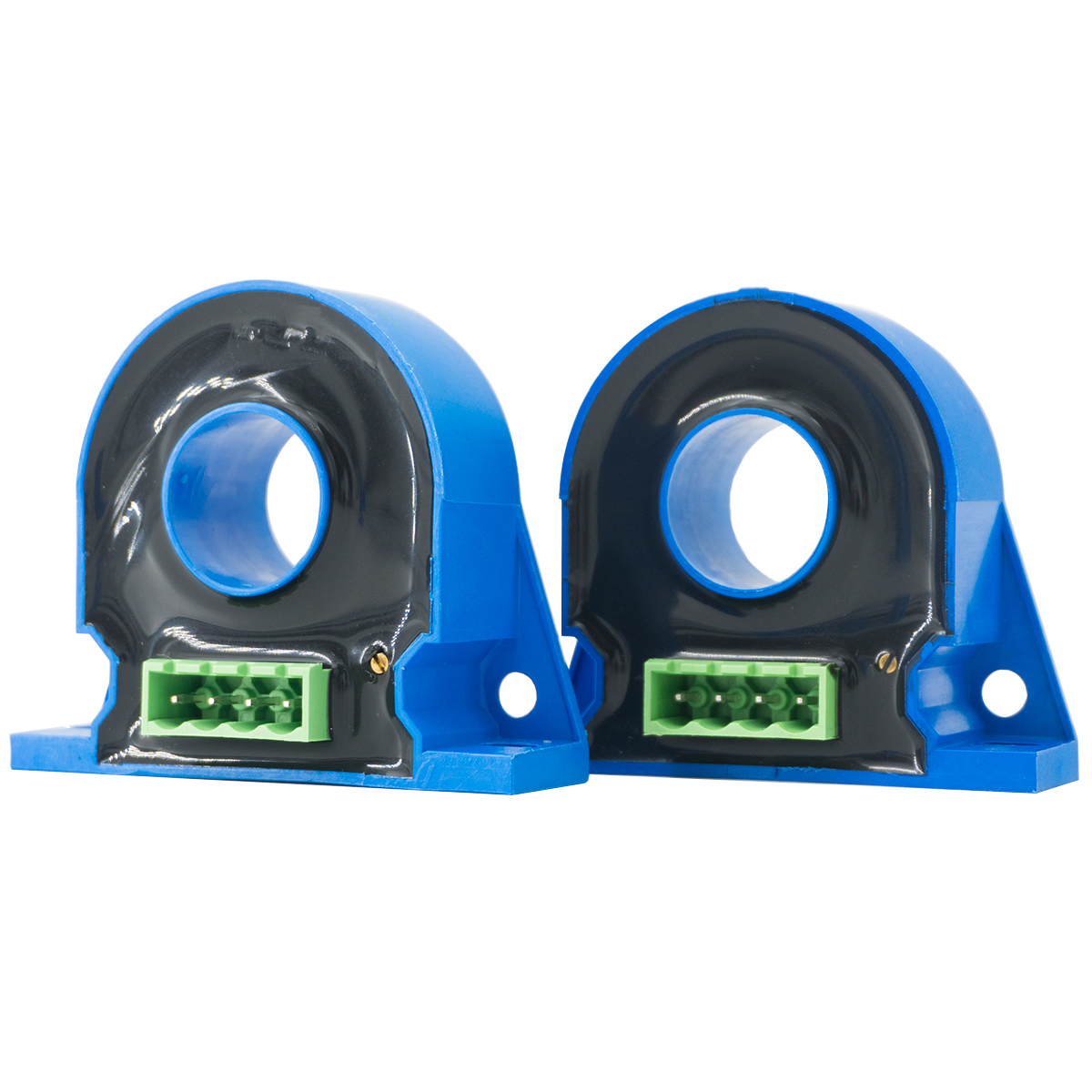

Kompakte perforierte Struktur: Kein Einfügungsverlust

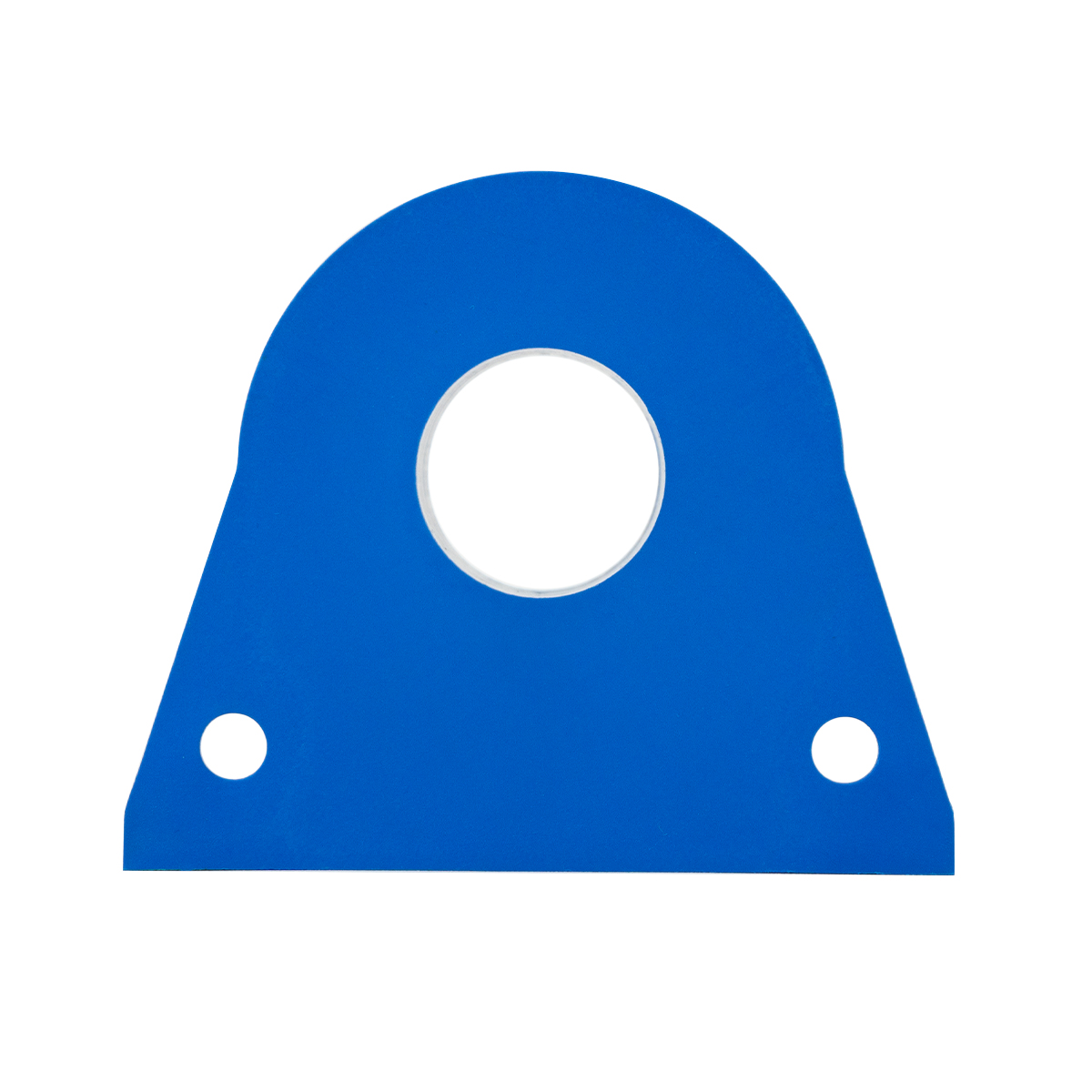

TR0215-LXN
TR
* Die Messleistung bei kleinem Strom ist stabil.
* Hervorragende Genauigkeit, gute Linearität.
* Großer Messbereich und starke Überlastfähigkeit.
* Perforierte Struktur, kein Einfügungsverlust.
* Das Signalsystem.
* Linienerkennung.
* Leckageüberwachungssystem.
* Stromdifferenzmessung.
Spezifikation | 10mA/5V | 50mA/5V | 200mA/5V | Einheit | |
Ich PN | Primärer Nenneingangsstrom (DC) | 10 | 50 | 200 | mA |
Ich P | Primärer Strommessbereich | 0-15 | 0-75 | 0-300 | mA |
V SN | Sekundäre Nennausgangsspannung (DC) | 5 | V | ||
V C | Die Stromversorgungsspannung | ±12-15(±5%) | V | ||
Ich C | Aktueller Verbrauch | <30 | mA | ||
V d | Isolationsspannung | Zwischen Primär- und Sekundärkreis: 2,5 kV/50 Hz/1 Min | |||
ε L | Linearität | <1 | %FS | ||
X | Präzision | TA=25℃:≤±0,5 | % | ||
V0 | Offsetspannung | TA=25℃:≤±50 | mV | ||
V OT | Offset-Spannungstemperaturdrift | Ip =0 TA =-40-+80℃:≤±1,5 | mV/℃ | ||
T r | Ansprechzeit | ≤120 | MS | ||
T A | Arbeiten Temperatur | -40-+80 | ℃ | ||
T S | Lagerung Temperatur | -45-+85 | ℃ | ||
R L | Lastwiderstand | TA=25℃:≥10 | kΩ | ||

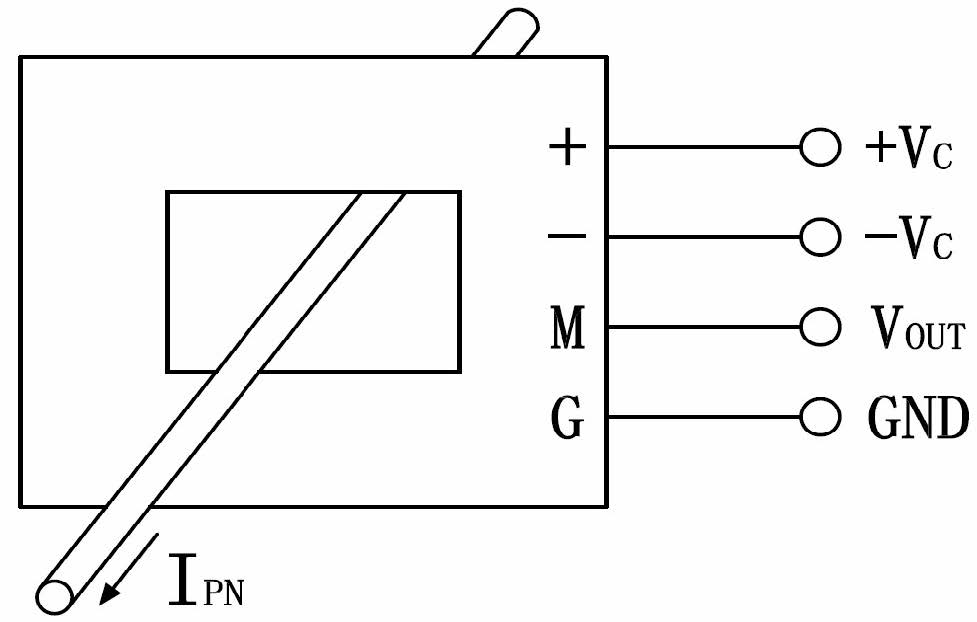

Notiz: | ||
Ich PN : | Primäre Stromeingangsrichtung | |
+ : | Positive 12V/15V-Stromversorgung | |
- : | Negative 12V/15V-Stromversorgung | |
M : | Sekundärer Signalausgang | |
| G : | Stromerde | |
| OFS: | Nullpunkteinstellung | |
Der Stromsensor muss korrekt verdrahtet sein, da sonst die internen Komponenten des Sensors beschädigt werden können.
