Kann ein AC/DC-Stromsensor die VFD-Geschwindigkeitsregelung und automatisierte Systeme verbessern?

In der modernen Bewegungssteuerung und industriellen Automatisierung ist die Fähigkeit, den Stromfluss präzise zu überwachen und zu regulieren, von entscheidender Bedeutung. Ein Stromsensor liefert das Echtzeit-Feedback, auf das Frequenzumrichter (VFDs) und Automatisierungssteuerungen angewiesen sind, um Geschwindigkeit, Drehmoment und Schutz zu optimieren. Wenn ein AC/DC-Stromsensor sowohl auf Wechsel- als auch auf Gleichstromkreise angewendet wird, bietet er eine noch größere Flexibilität und gewährleistet Genauigkeit über verschiedene Lasten und Systemarchitekturen hinweg. Für Maschinenbauer und Steuerungsingenieure liefern Unternehmen wie Hubei Tianrui Electronics Co., Ltd. zuverlässige Lösungen, die die Leistung und langfristige Effizienz von VFD-gesteuerten Geräten verbessern.

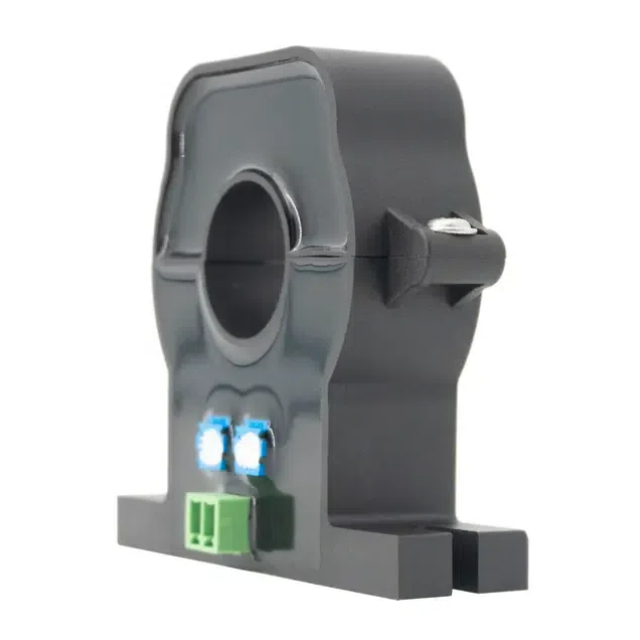

AC- vs. DC- vs. AC/DC-Stromsensoren

Nicht alle Anwendungen erfordern die gleiche Art der Erfassung. Ein reiner Wechselstromsensor wird typischerweise in netzgekoppelten Systemen, HVAC-Motoren oder Haushaltsgeräten verwendet, in denen nur Wechselstrom vorhanden ist. In batteriebetriebenen Systemen, Wandler für erneuerbare Energien oder in der Elektronik von Elektrofahrzeugen wird ein reines Gleichstromgerät bevorzugt. In industriellen Umgebungen, in denen Antriebe, Wandler und Hybridsysteme üblich sind, sticht jedoch die Vielseitigkeit eines AC/DC-Stromsensors hervor. Dadurch entfällt die Notwendigkeit, zwei separate Geräte zu installieren, was die Verkabelung vereinfacht, die Kosten senkt und gleichzeitig eine konsistente Rückmeldung über alle Betriebsmodi hinweg gewährleistet.

Vor- und Nachteile gängiger Technologien für VFDs

In VFD-Regelkreisen werden verschiedene Sensortechnologien verwendet:

Hall-Effekt-Sensoren: Bidirektionale AC/DC-Messung mit Isolierung, erschwinglich und kompakt, aber manchmal mit begrenzter Bandbreite.

Rogowski-Spulen: Geeignet für Wechselstrommessungen mit großer Bandbreite, können jedoch keinen Gleichstrom erfassen.

DC-CT- und Zero-Flux-Sensoren: Bieten eine hochpräzise Leistung mit geringer Drift, ideal für Präzisionsantriebe, allerdings zu höheren Kosten und größerer Größe.

Grundlagen der Regelung: Strom → Drehmoment → Drehzahl

Bei VFD-angetriebenen Motoren ist der Strom direkt proportional zum Drehmoment. Durch kontinuierliche Messung des Stroms kann die Steuerung des Antriebs die Ausgangsspannung und -frequenz anpassen, um ein stabiles Drehmoment aufrechtzuerhalten und die Geschwindigkeit zu regulieren. Ohne genaues Feedback besteht die Gefahr eines Überschwingens, einer Instabilität oder einer trägen Reaktion des Systems. Ein AC/DC-Stromsensor sorgt dafür, dass das Regelsystem präzise auf dynamische Laständerungen reagiert und die Leistung konstant hält.

Schnelle Abtastung, Bandbreiten- und Latenzanforderungen

Hochleistungsantriebe erfordern Sensoren, die nicht nur präzise, ​​sondern auch schnell messen. Ein Sensor mit schmaler Bandbreite kann vorübergehende Überspannungen übersehen, während eine hohe Latenz Korrekturmaßnahmen verzögern kann. Bei Vektorsteuerung oder drehmomentorientierten VFD-Algorithmen gewährleistet die schnelle Abtastung eine enge Synchronisierung zwischen Strommessung und Motorreaktion. Ein gut konzipierter AC/DC-Stromsensor, wie er beispielsweise von Tianrui Electronics hergestellt wird, bietet sowohl Geschwindigkeit als auch Genauigkeit und eignet sich daher für moderne digitale Steuerungen.

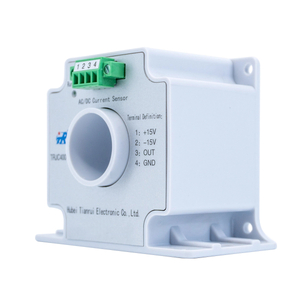

Beispielverkabelung und Signaltypen

Die Integrationsmöglichkeiten variieren je nach Sensordesign:

Analogausgänge (0–5 V, 4–20 mA): Einfach an die meisten Antriebe und SPS anzuschließen, geeignet für proportionale Rückmeldung.

Digitale Ausgänge (RS485, Modbus): Ermöglichen Kommunikation über größere Entfernungen und integrierte Diagnose.

Impulsausgänge: Häufig in Messanwendungen, bei denen der gemessene Strom in Frequenzsignale umgewandelt wird.

Die Wahl hängt von der Architektur des Automatisierungssystems ab, aber die Flexibilität der Signaltypen vereinfacht den Einsatz.

Erdungs- und Isolationspraktiken

Elektrisches Rauschen ist in Industrieanlagen ein häufiges Problem. Schlechte Erdung oder unzureichende Isolierung können zu Messfehlern oder Fehlauslösungen führen. Hochwertige AC/DC-Stromsensoren verfügen über eine galvanische Trennung, um den Hochleistungsmotorkreis vom Niederspannungsregler zu trennen. Die Einhaltung der richtigen Verkabelungspraktiken – kurze Verbindungen, abgeschirmte Kabel und Sternpunkterdung – trägt dazu bei, stabile Messwerte sicherzustellen.

Skalierung, Filterung und Alarmschwellen

Nach der Installation müssen die Sensoren so skaliert werden, dass sie zum Eingangsbereich der SPS oder des Antriebs passen. Filter können angewendet werden, um Rauschen zu glätten, ohne die Reaktionszeit zu beeinträchtigen. Viele Automatisierungstechniker konfigurieren Alarmschwellen direkt in der Logik: Beispielsweise wird eine Warnung ausgelöst, wenn der Strom 110 % der Nennlast überschreitet oder wenn ein Ungleichgewicht zwischen den Phasen auftritt. Die Fähigkeit eines Stromsensors, programmierbare Schwellenwerte zu unterstützen, erhöht die Sicherheit und Zuverlässigkeit der Automatisierung.

Typische Verwendung von Steueralgorithmen

Bei modernen VFDs ist das aktuelle Feedback von zentraler Bedeutung für fortschrittliche Algorithmen wie:

Vektorregelung: Nutzung der Strommessung zur Entkopplung von Drehmoment- und Flusskomponenten.

Drehmomentregelung: Direkte Regelung der Drehmomentabgabe basierend auf dem Momentanstrom.

Überlastschutz : Erkennen und Reagieren auf plötzliche Überspannungen, bevor Schäden entstehen.

Durch die Einspeisung präziser AC/DC-Sensordaten in diese Algorithmen erzielen Antriebssysteme einen reibungsloseren Betrieb und eine längere Lebensdauer des Motors.

Bandbreite, Linearität, Sättigungsimmunität, Temperaturstabilität

Wichtige Spezifikationen beeinflussen die Leistung eines Sensors:

Bandbreite: Bestimmt, wie schnell aktuelle Änderungen verfolgt werden können.

Linearität: Stellt sicher, dass die Messwerte über den gesamten Bereich proportional bleiben.

Sättigungsimmunität: Verhindert Verzerrungen bei Hochstromereignissen.

Temperaturstabilität: Unverzichtbar für Fabriken oder Außenanlagen, die unterschiedlichen Klimabedingungen ausgesetzt sind.

Bei kritischer Automatisierung kann die Vernachlässigung dieser Faktoren zu Drift, Instabilität oder kostspieligen Ausfallzeiten führen.

Mechanischer Formfaktor

Auch der Formfaktor ist wichtig:

Klemmsensoren: Ermöglichen eine Nachrüstung ohne Abklemmen von Kabeln.

Split-Core-Sensoren: Praktisch für Upgrades bestehender Systeme.

Sensoren mit festem Kern: Bieten die beste Leistung bei Neuinstallationen, erfordern jedoch eine Kabelverlegung.

Die Auswahl hängt davon ab, ob es sich bei dem Projekt um einen Neubau oder eine Sanierung handelt.

Sicherheit und Zertifizierungen

Sicherheit ist eine weitere Priorität. Zuverlässige Sensoren verfügen über Isolationsspannungswerte, Transientenimmunität und internationale Zertifizierungen wie CE oder UL. Dies gewährleistet nicht nur Compliance, sondern auch Sicherheit bei der Integration in kritische Infrastrukturen.

Abschluss

Für heutige Automatisierungs- und Motorsteuerungssysteme kann der Wert einer genauen Strommessung nicht hoch genug eingeschätzt werden. Ein Stromsensor – insbesondere ein AC/DC-Stromsensor – bildet die Grundlage für eine präzise VFD-Drehzahlregelung, eine zuverlässige Drehmomentregelung und einen automatisierten Fehlerschutz. Unternehmen wie Hubei Tianrui Electronics Co., Ltd. mit jahrzehntelanger Erfahrung in der Leistungselektronik bieten Sensorlösungen an, die den Anforderungen von Steuerungsingenieuren und OEMs weltweit gerecht werden. Um die Effizienz, Zuverlässigkeit und Systemsicherheit zu maximieren, ist die Auswahl des richtigen Sensors ein praktischer Fortschritt. Kontaktieren Sie uns noch heute, um technische Spezifikationen zu besprechen oder eine Pilotinstallation zu erkunden, die Ihnen bei der Optimierung Ihrer VFD-Anwendungen hilft.
