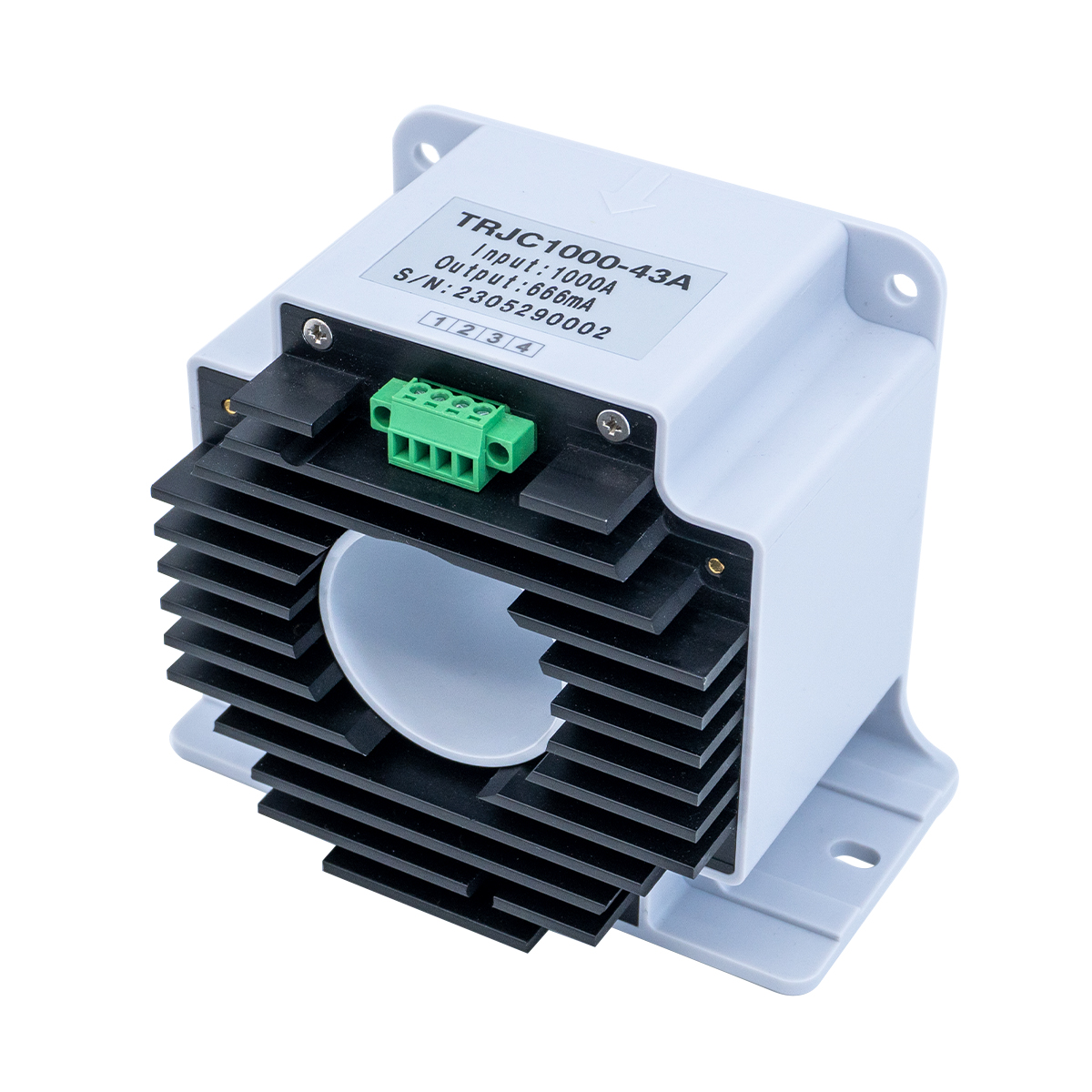

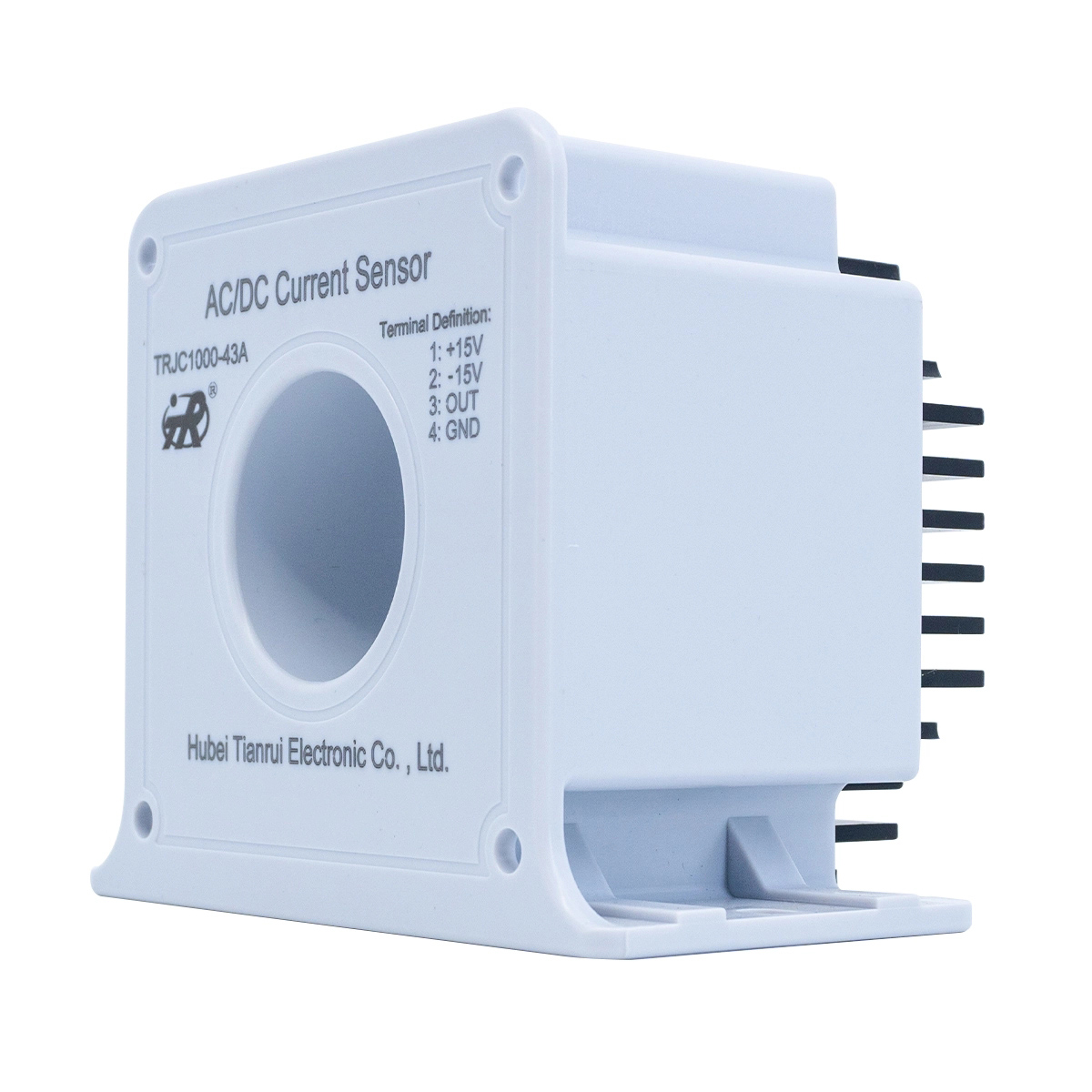

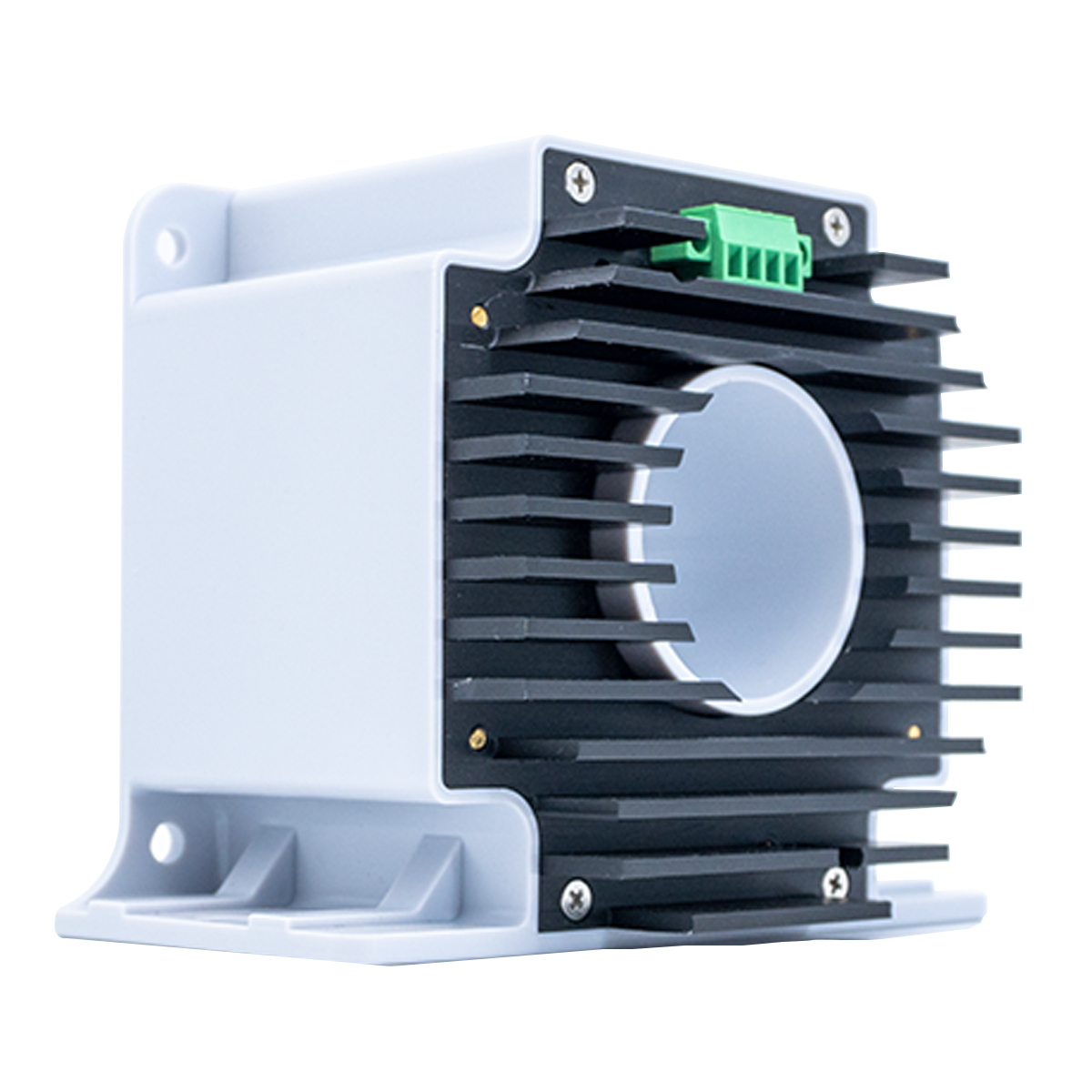

TRJC1000-43A
TR
Produktübersicht
Hochpräzise Stromsensoren sind fortschrittliche Geräte zur Messung von Wechsel- und Gleichströmen mit außergewöhnlicher Genauigkeit und Stabilität. Sie wandeln den Strom in ein proportionales elektrisches Signal zur präzisen Überwachung, Steuerung und zum Schutz um. Mithilfe von Technologien wie Hall-Effekt, Fluxgate oder Zero-Flux-Methoden erreichen diese Sensoren eine hohe Linearität, eine geringe Offsetdrift und eine schnelle Reaktion. Sie werden häufig in der Leistungselektronik, in Systemen für erneuerbare Energien, in intelligenten Netzen, in der industriellen Automatisierung und in Elektrofahrzeugen eingesetzt. Mit starker Entstörungsfähigkeit, großer Bandbreite und kompaktem Design gewährleisten hochpräzise Stromsensoren eine zuverlässige Leistung in anspruchsvollen Anwendungen, die eine genaue und konsistente Strommessung erfordern.
Produktmerkmale
* Winzige, falsch ausgerichtete Ströme.
* Überlegene Linearität.
* Hohe Isolationsfestigkeit.
* Kleiner Fehler zwischen Eingabe und Ausgabe.
* Große Frequenzbandbreite.
* Schnelle Reaktionsgeschwindigkeit.
* hochauflösend.
* Geringe Temperaturdrift.
Produktanwendung
* Neue Energieerkennung.
* Ersetzen Sie Hallenprodukte.
* Leistungselektronische Messung.
* Industrielle Steuerung und Messung.
* Medizinische Einrichtung.
* Standard für Labortests.
* Autoverkehr .
* Instrument und Messgerät.
Produktparameter
Typ | Symbol | Testbedingung | Min | Bewertet | Max | Einheit |
Messbereich | Ich schreibe eine PM | -- | ±1000 | ±1200 | Adc | |
Stromversorgung | V. Jh | Volles Sortiment | ±14,5 | ±15 | ±15,5 | Vdc |
Aktueller Verbrauch | Ich c | Innerhalb des I PM- Bereichs | ±40 | ±710 | ±840 | mA |
Verhältnis | K N | Eingabe: Ausgabe | 1500:1 | -- | ||
Nennausgangsstrom | Ich SN | Primärer Nennstrom | -- | ±666,7 | -- | mA |

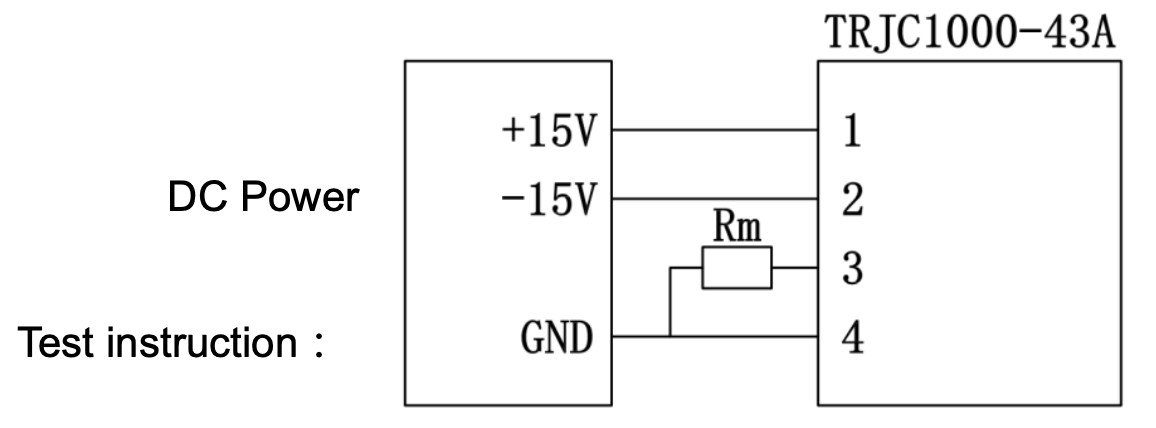

Widerstand messen | R M | Siehe Bild 1 | -- | 1.5 | 3 | Ω |
Präzision | X e | 25 ± 10 ℃ | -- | -- | 0.02 | % |
Linearität | ε L | -- | -- | -- | 20 | ppm |
Temperaturdriftkoeffizient | TCI AUS | -- | -- | -- | 0.1 | ppm/K |
Null-Offset-Strom | Ich o | 25 ± 10 ℃ | -- | -- | ±5 | uA |
Null-Offset-Strom | Ich oT | Voller Betriebstemperaturbereich | -- | -- | ±10 | uA |
Welligkeitsstrom | In | DC-10Hz | -- | -- | 2 | uA |
Dynamische Reaktionszeit | t r | 5 % bis 90 % I PN | -- | -- | 1 | uns |
di/dt genau befolgt | di/dt | -- | 200 | -- | -- | A/uns |
Frequenzbandbreite (- 3 dB) | F | -- | 0 | -- | 100 | kHz |
Hinweis: Bei der Messung von Wechselstrom ist der Nennstrom der Effektivstrom
Allgemeine Charakteristik
Typ | Symbol | Testbedingung | Min | Nominell | Max | Einheit |
Betriebstemperaturbereich | T A | -- | -40 | -- | +85 | ℃ |
Lagertemperaturbereich | T S | -- | -55 | -- | +100 | ℃ |
Ausgangsstatus-Anzeigesignal | -- | Wenn die Ausgangsstatusanzeige (grüne LED) leuchtet, bedeutet dies, dass das Produkt normal funktioniert und der Eingangsstrom der Sammelschiene ihre Tragfähigkeit nicht überschreitet; Wenn die Ausgangsstatusanzeigeleuchte aus ist, bedeutet dies, dass das Produkt nicht ordnungsgemäß funktioniert oder der Eingangsstromwert der Sammelschiene seine Kapazität überschreitet. | ||||
Sicherheitsfunktion
Typ | Symbol | Testbedingung | Min | Nominell | Max | Einheit | |
Isolierte Spannungsfestigkeit | Zwischen Primär und Sekundär | Vd | 50 Hz, 1 Min | -- | 2.5 | -- | kV |
Transiente Isolationsfestigkeit | Zwischen Primär und Sekundär | VW | 50us | -- | 5 | -- | kV |
Anwendungsverbindung und Beschreibung

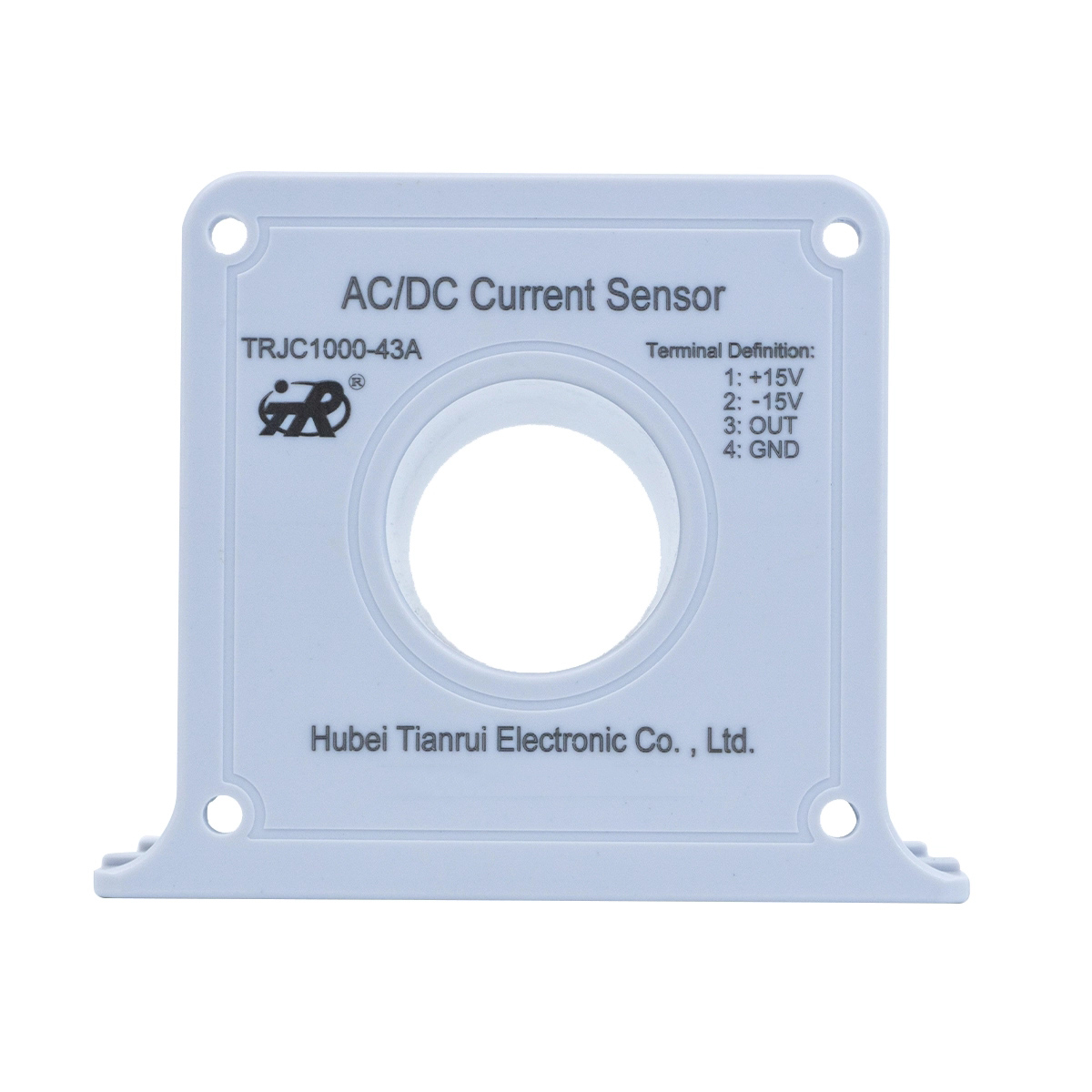

Pin-Definition
Terminal | 1 | 2 | 3 | 4 |
Definition | +15V | -15V | Iout | GND |
Durch Messen des durch Rm fließenden Prüfstroms IS oder der Spannung UR an beiden Enden von Rm kann der ursprüngliche Seitenstrom IP ermittelt werden:

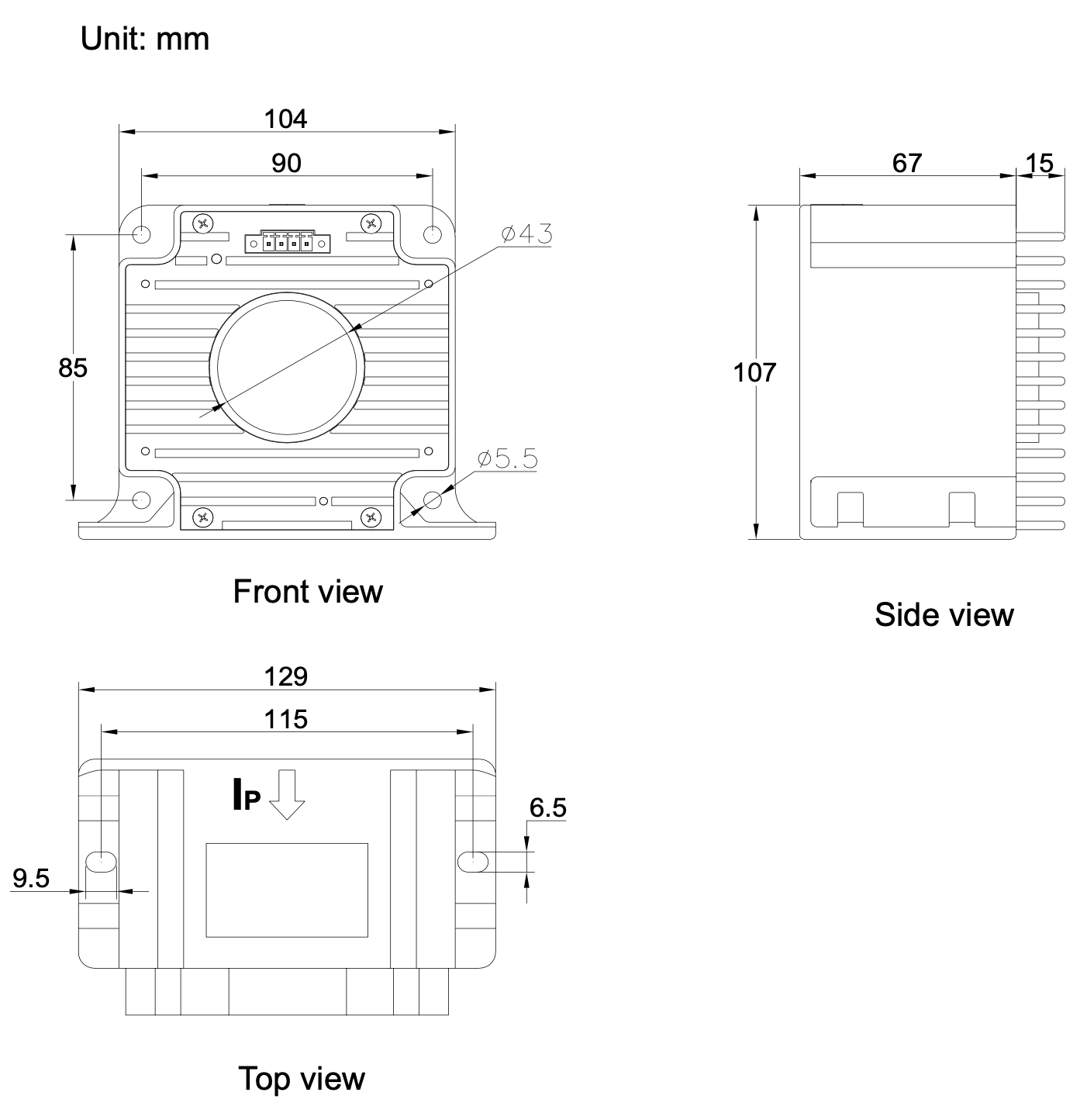

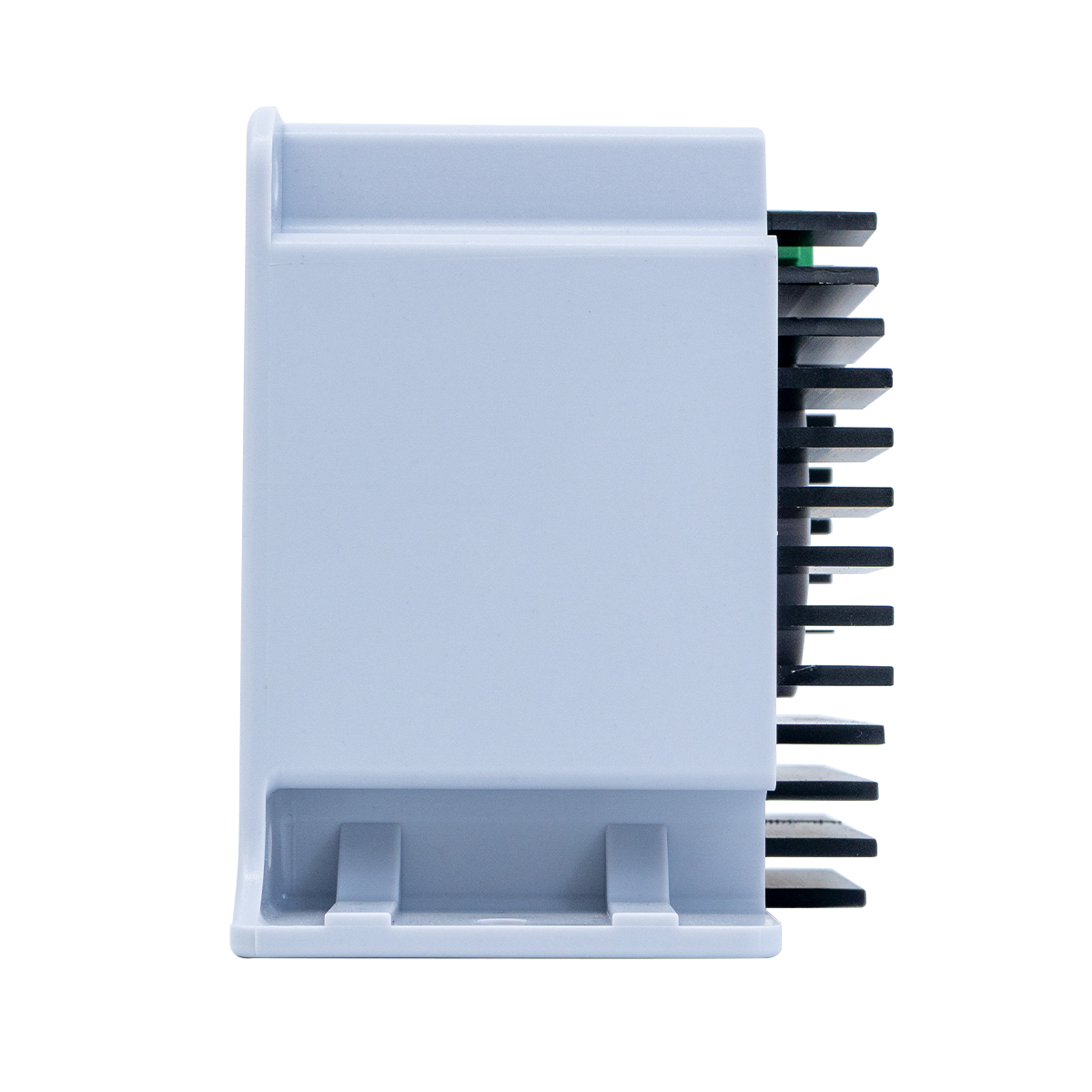

Struktur und Abmessungen
Bei diesem Produkt handelt es sich um ein Formteil aus PC-Material mit Form- und Maßtoleranz gemäß GB/T14486-2008 MT6.
Terminal-Ausgangstyp, verbunden mit der Klemme 2EDGKM3.81-4P.
