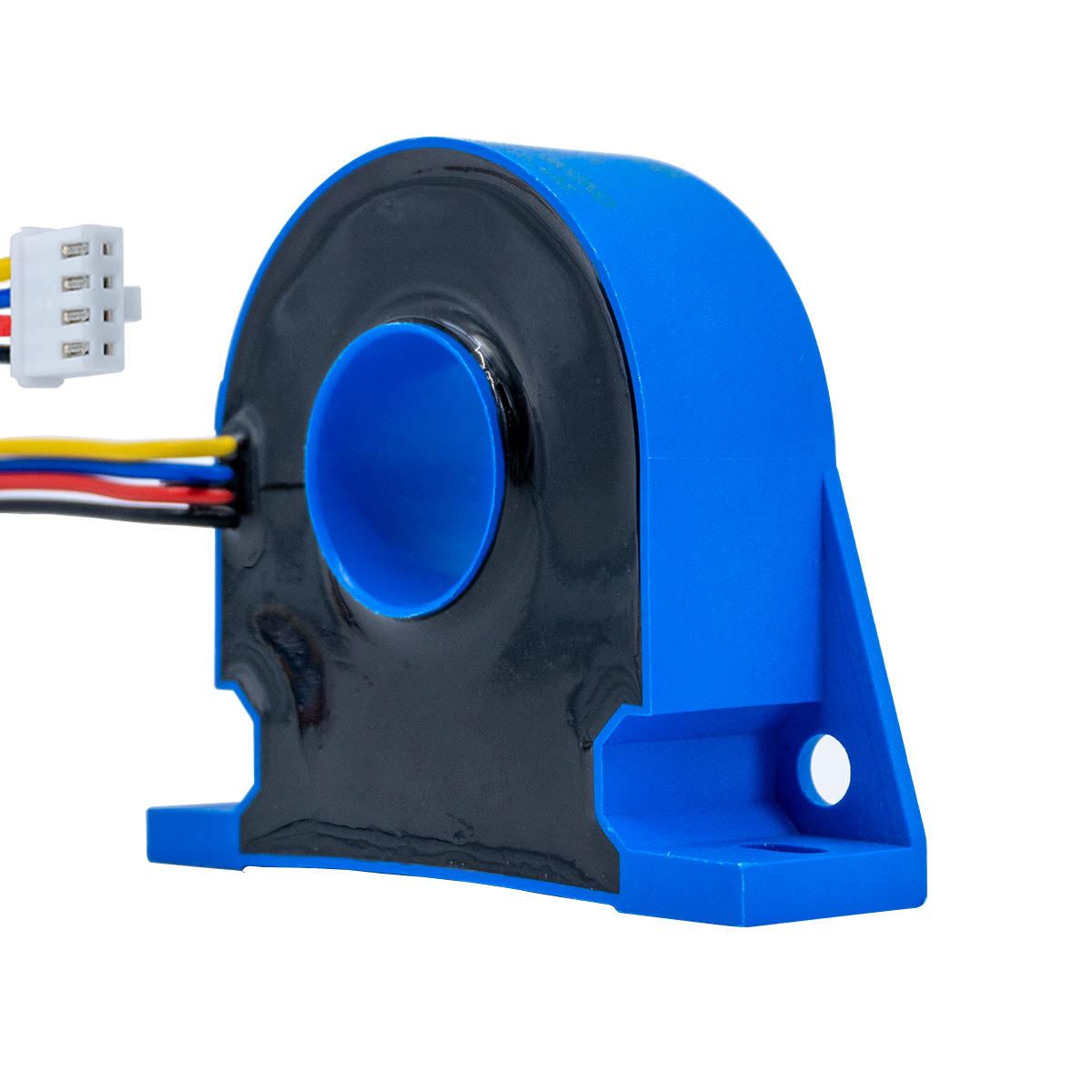

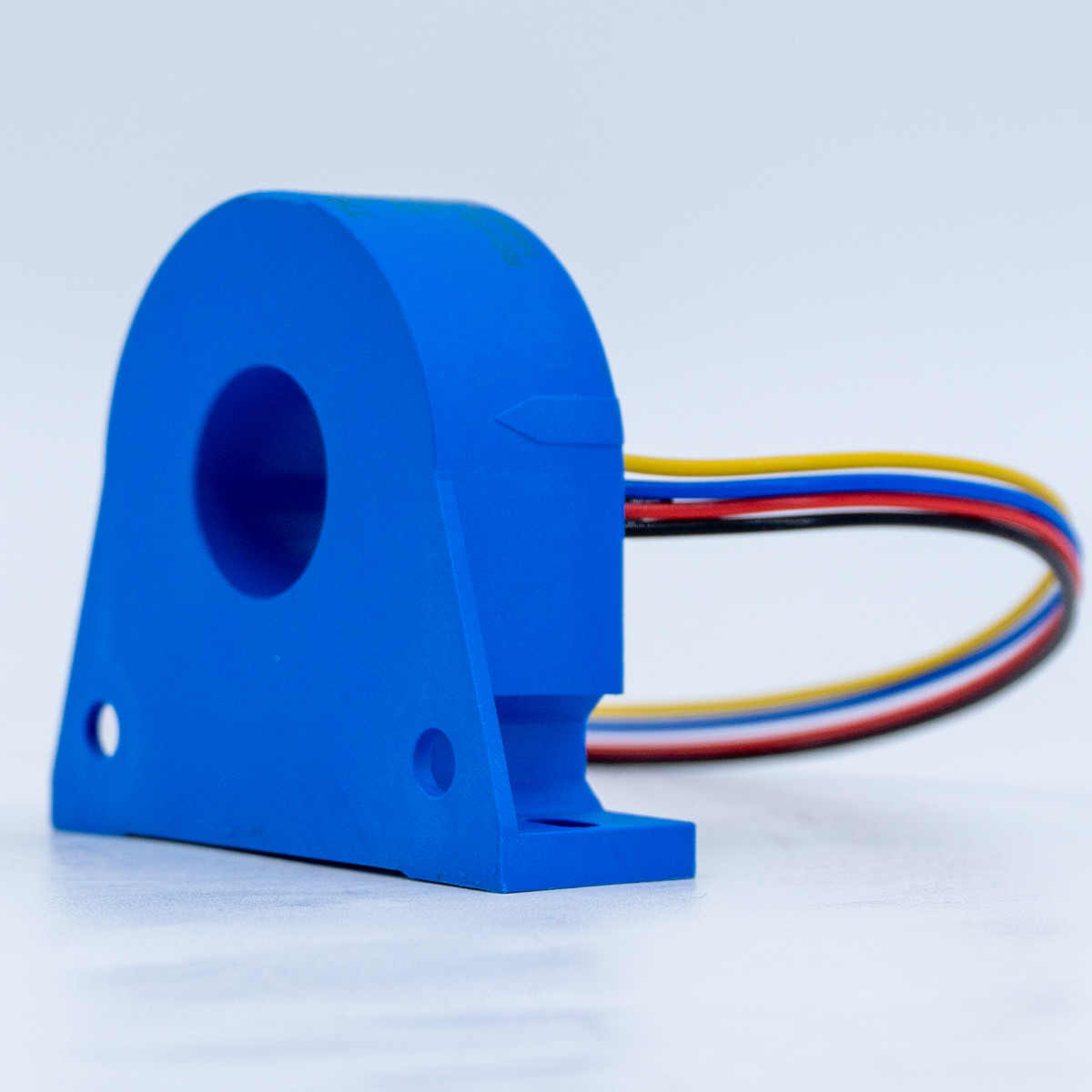

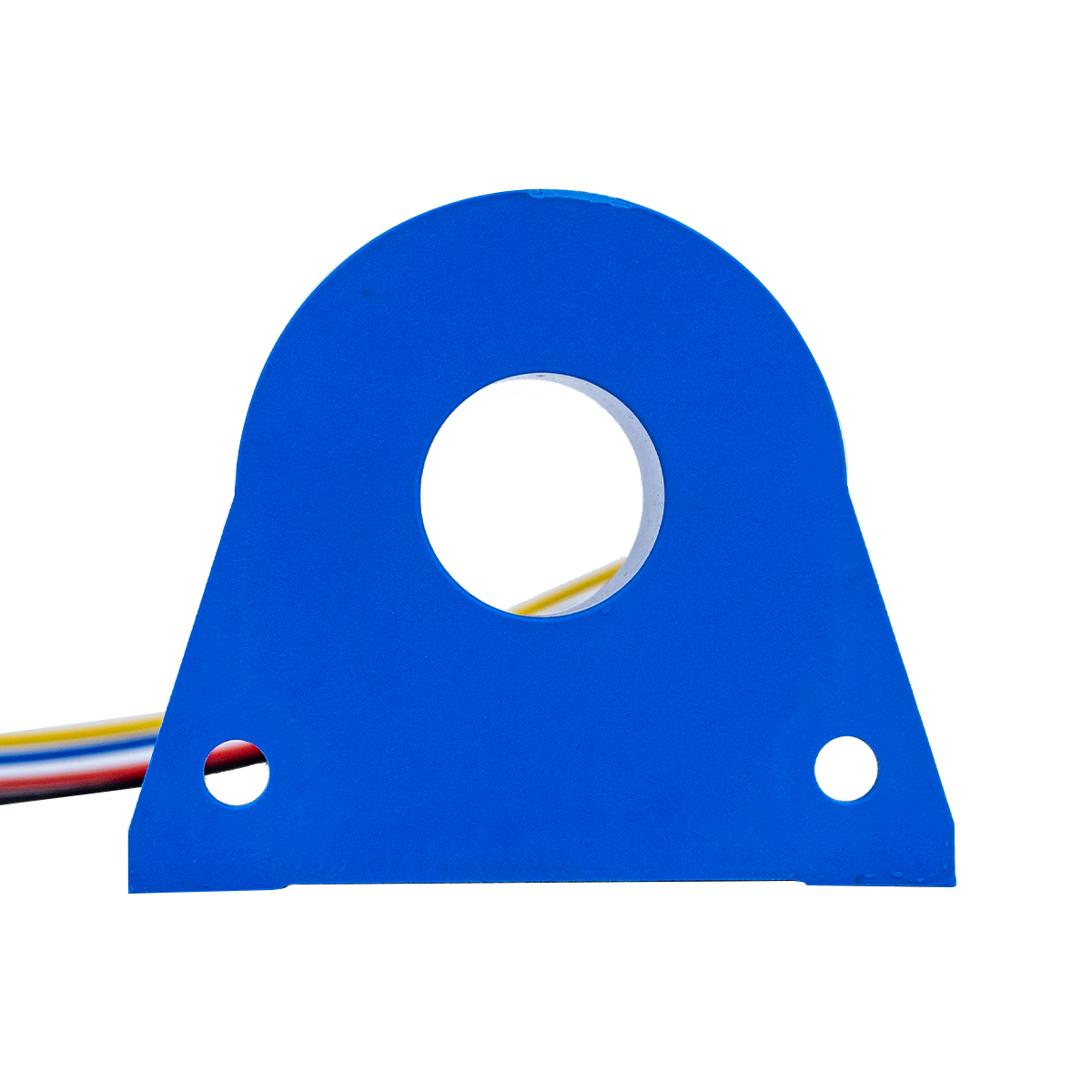

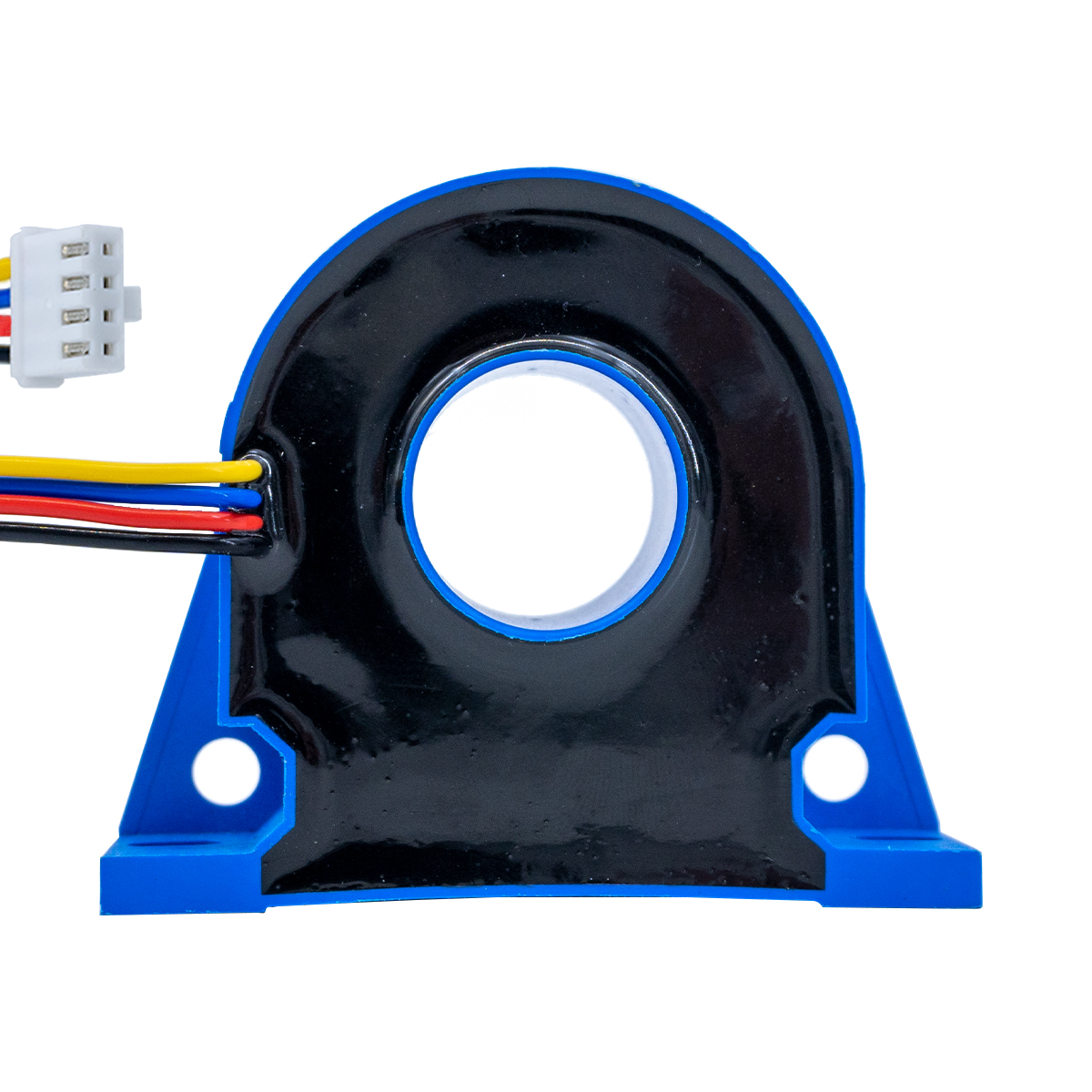

TRJC300-20B
TR
Produktübersicht
Ein Stromsensor ist ein elektronisches Gerät zur Erkennung und Messung des durch einen Leiter fließenden elektrischen Stroms. Es wandelt den Strom in ein proportionales elektrisches Signal um und ermöglicht so die Überwachung, Steuerung und den Schutz elektrischer Systeme. Stromsensoren können sowohl Wechsel- als auch Gleichströme mithilfe verschiedener Technologien wie Hall-Effekt, Shunt-Widerstand oder Stromwandler messen. Sie werden häufig in der Leistungselektronik, Motorsteuerung, Energiemanagement und Industrieautomation eingesetzt. Mit Merkmalen wie hoher Genauigkeit, schneller Reaktion und kompaktem Design spielen Stromsensoren eine Schlüsselrolle bei der Gewährleistung eines sicheren Betriebs und einer effizienten Leistung moderner elektrischer und elektronischer Geräte.
Produktmerkmale
* Mehrkanaliges Feedback zur magnetischen Kompensation.
* Winzige, falsch ausgerichtete Ströme.
* Überlegene Linearität.
* Hohe Isolationsfestigkeit.
* Kleiner Fehler zwischen Eingabe und Ausgabe.
* Große Frequenzbandbreite.
* Schnelle Reaktionsgeschwindigkeit.
* Hochauflösend.
* Geringe Temperaturdrift.
Produktanwendung
* Neue Energieerkennung.
* Ersetzen Sie Hallenprodukte.
* Leistungselektronische Messung.
* Industrielle Steuerung und Messung.
* Medizinische Einrichtung.
* Standard für Labortests.
* Schienenverkehr.
* Instrumente und Apparate.
Produktparameter
Typ | Symbol | Testbedingung | Min | Bewertet | Max | Einheit | |
Messbereich | Ich schreibe eine PM | -- | ±300 | ±340 | Adc | ||
Stromversorgung | V. Jh | Volles Sortiment | ±12 | ±15 | ±15,5 | Vdc | |
Aktueller Verbrauch | Ich c | Innerhalb des I PM- Bereichs | ±20 | ±170 | ±200 | mA | |
Verhältnis | K N | Eingabe: Ausgabe | 2000:1 | -- | |||
Nennausgangsstrom | Ich SN | Primärer Nennstrom | -- | ±150 | -- | mA | |

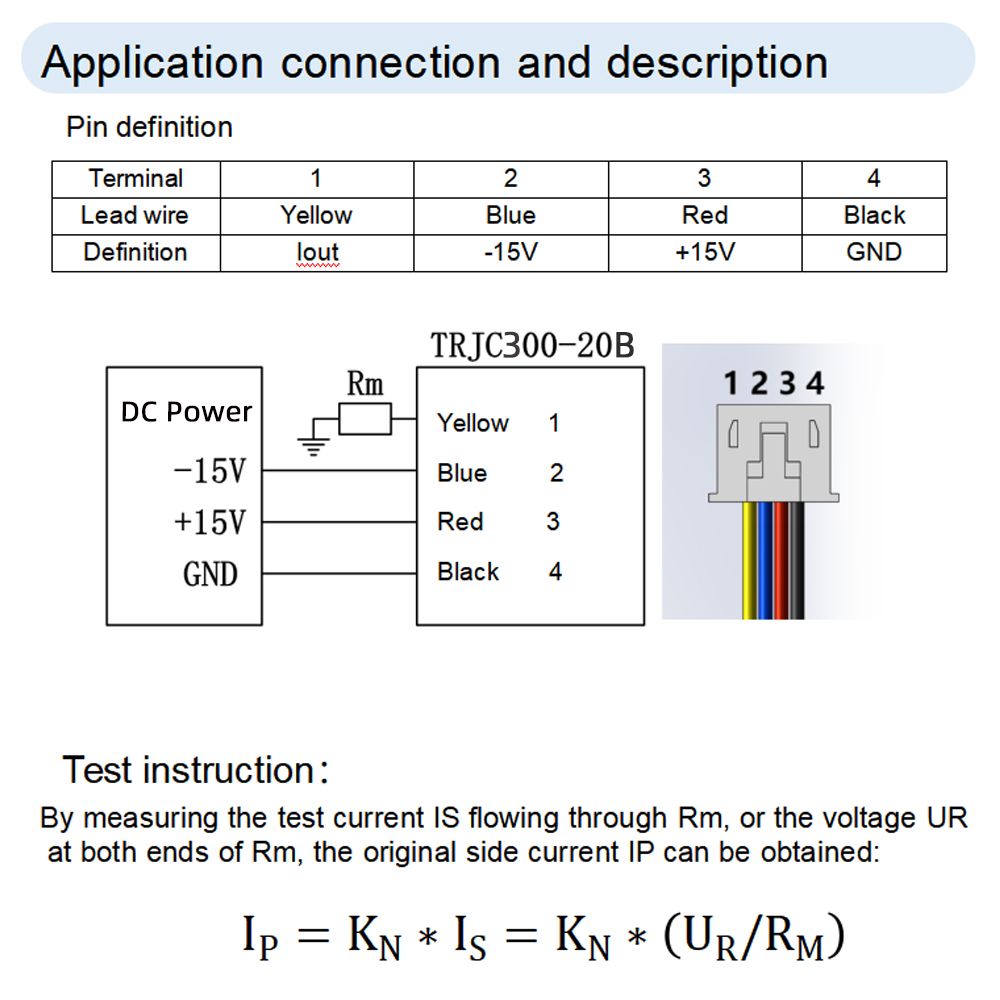

Widerstand messen | R M | Siehe Bild 1 | -- | 10 | -- | Ω | |
Präzision | X e | 25 ± 10 ℃ | -- | -- | 0.05 | % | |
Linearität | ε L | -- | -- | -- | 0.02 | % | |
Temperaturdriftkoeffizient | TCI AUS | -- | -- | -- | 0.1 | ppm/K | |
Null-Offset-Strom | Ich o | 25 ± 10 ℃ | -- | -- | ±10 | uA | |
Null-Offset-Strom | Ich oT | Volle Betriebstemperatur | -- | -- | ±10 | uA | |
Welligkeitsstrom | In | DC-10Hz | -- | -- | 2 | uA | |
Dynamische Reaktionszeit | t r | 5 % bis 90 % I PN | -- | -- | 1 | uns | |
di/dt genau befolgt | di/dt | -- | 200 | -- | -- | A/uns | |
Frequenzbandbreite (- 3 dB) | F | -- | 0 | -- | 100 | kHz | |
Hinweis: Bei der Messung von Wechselstrom ist der Nennstrom der Effektivstrom
Allgemeine Charakteristik
Typ | Symbol | Testbedingung | Min | Bewertet | Max | Einheit |
Betriebstemperaturbereich | T A | -- | -40 | -- | +85 | ℃ |
Lagertemperaturbereich | T S | -- | -55 | -- | +100 | ℃ |
Sicherheitsfunktion
Typ | Symbol | Testbedingung | Min | Bewertet | Bewertet | Einheit | |
Isolierte Spannungsfestigkeit | Zwischen Primär und Sekundär | Vd | 50 Hz, 1 Min | -- | 5 | -- | kV |
Transiente Isolationsfestigkeit | Zwischen Primär und Sekundär | VW | 50us | -- | 10 | -- | kV |

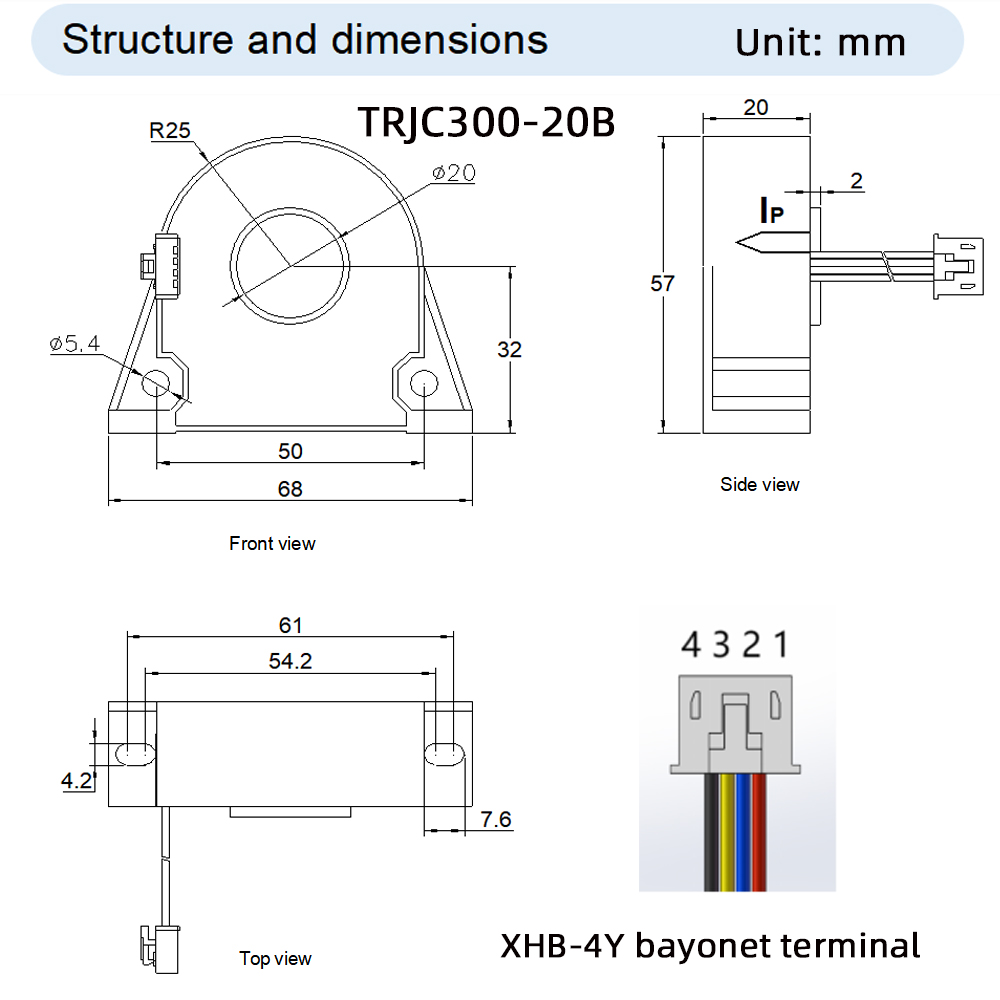

Bei diesem Produkt handelt es sich um ein Formteil aus ABS-Material mit Form- und Maßtoleranz gemäß GB/T14486-2008 MT6;
Anschlusskabel-Ausgangstyp, Kabel: Teflon 1332-20AWG/19-0.185TS/0D1.56, verbunden mit XHB-4Y-Bajonettanschluss.
