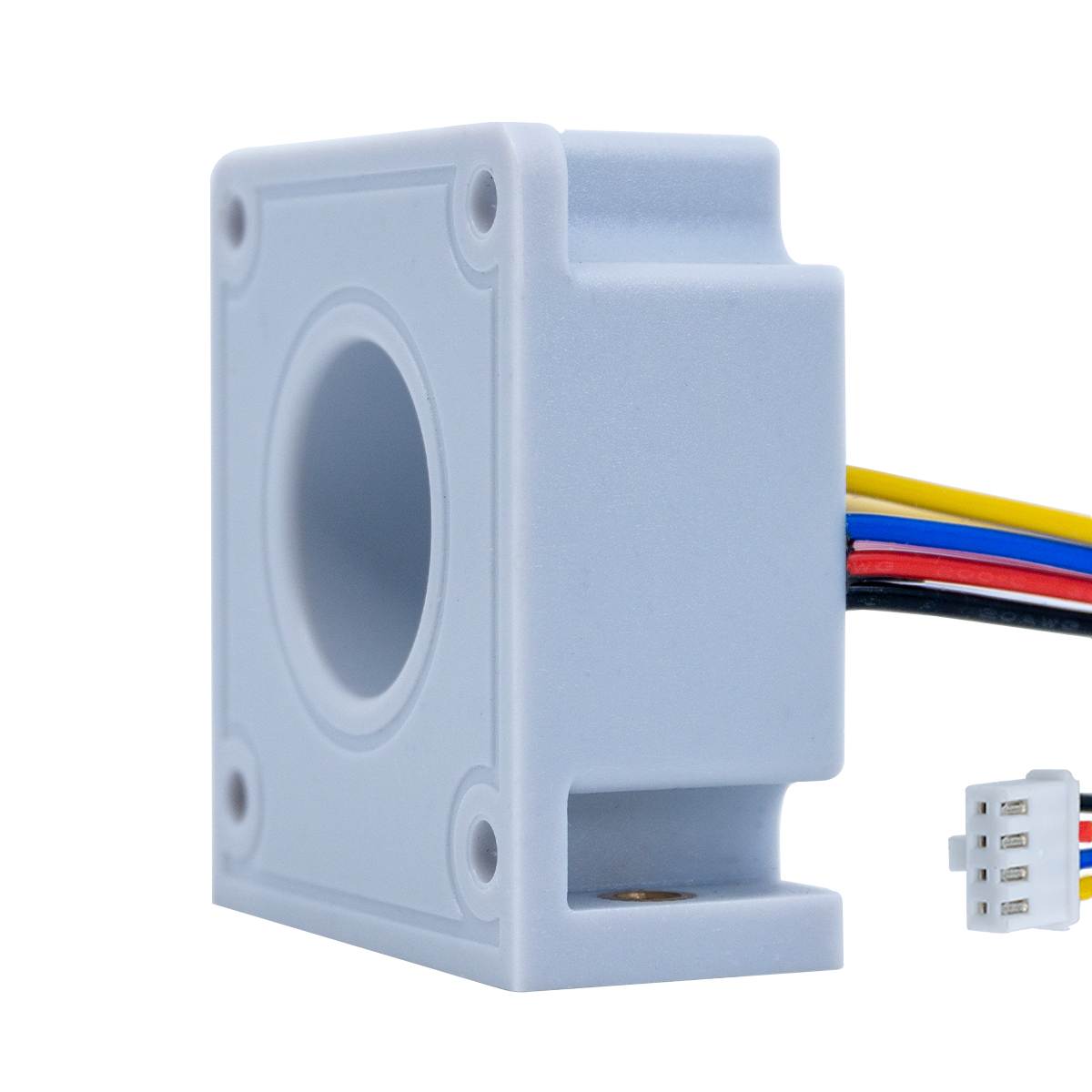

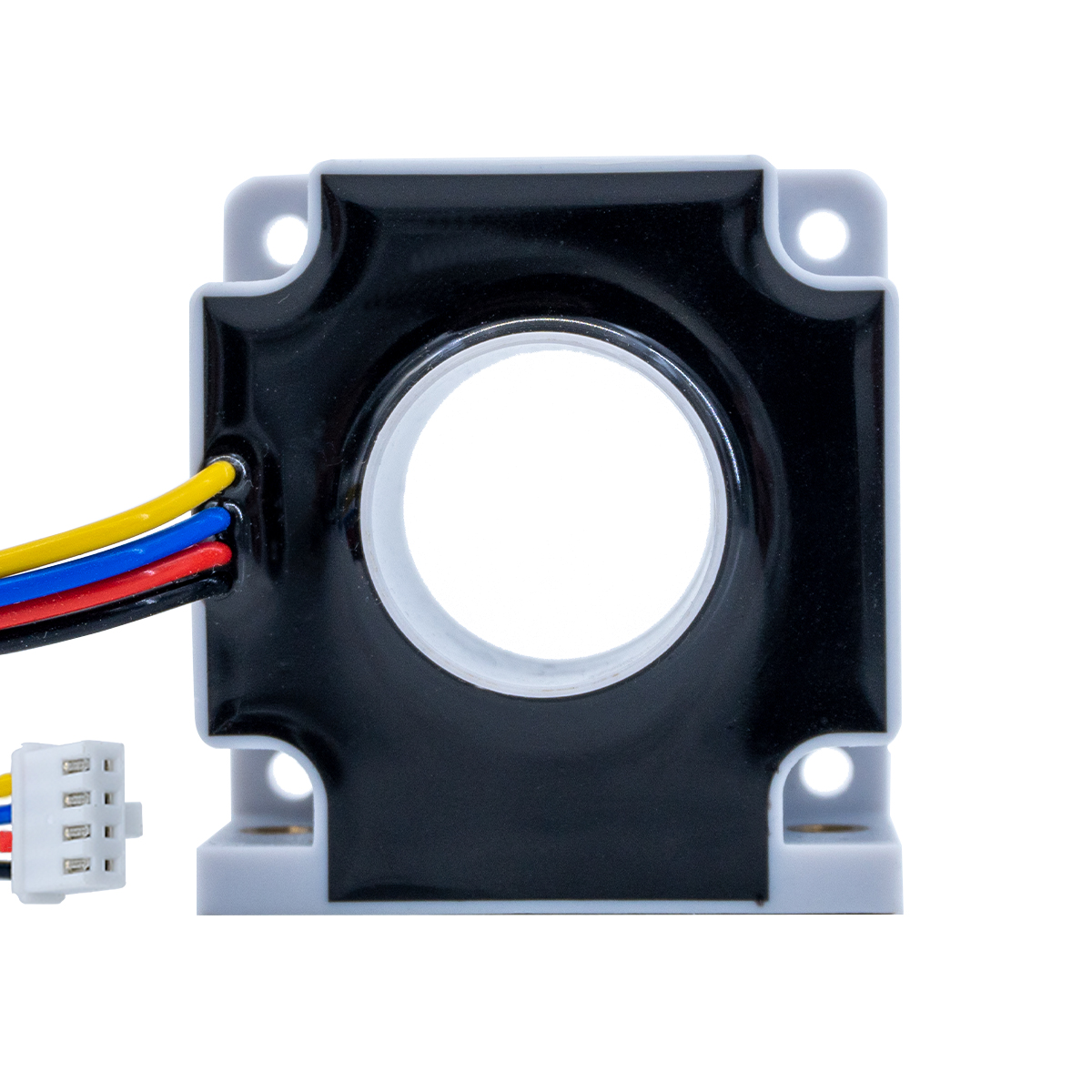

TRJC100-20A
TR
Produktübersicht
Stromsensoren sind elektronische Geräte zur Messung des elektrischen Stromflusses in einem Stromkreis. Sie erfassen Wechsel- oder Gleichstrom und wandeln ihn zu Überwachungs- und Steuerungszwecken in ein proportionales elektrisches Signal um. Zu den gängigen Technologien gehören Hall-Effekt-, Shunt-Widerstands- und Stromtransformatortypen. Stromsensoren sind im Energiemanagement, in der industriellen Automatisierung, in Systemen für erneuerbare Energien, in der Motorsteuerung und in intelligenten Netzen unverzichtbar. Sie tragen dazu bei, die Energieeffizienz zu verbessern, den Anlagenschutz zu gewährleisten und eine präzise Strommessung zu ermöglichen. Mit hoher Genauigkeit, schneller Reaktion und kompaktem Design spielen Stromsensoren eine wichtige Rolle in modernen elektrischen und elektronischen Anwendungen.
Produktmerkmale
* Mehrkanaliges Feedback zur magnetischen Kompensation.
* Winzige, falsch ausgerichtete Ströme.
* Überlegene Linearität.
* Hohe Isolationsfestigkeit.
* Kleiner Fehler zwischen Eingabe und Ausgabe.
* Große Frequenzbandbreite.
* Schnelle Reaktionsgeschwindigkeit.
* Hochauflösend.
* Geringe Temperaturdrift.
Produktanwendung
* Neue Energieerkennung.
* Ersetzen Sie Hallenprodukte.
* Leistungselektronische Messung.
* Industrielle Steuerung und Messung.
* Medizinische Einrichtung.
* Standard für Labortests.
* Schienenverkehr.
* Instrumente und Apparate.
Produktparameter
Typ | Symbol | Testbedingung | Min | Bewertet | Max | Einheit | |
Messbereich | Ich schreibe eine PM | -- | ±100 | ±120 | Ein DC | ||
Stromversorgung | V. Jh | Volles Sortiment | ±12 | ±15 | ±15,5 | V DC | |
Aktueller Verbrauch | Ich c | Innerhalb des I PM- Bereichs | ±20 | ±120 | ±140 | mA | |
Verhältnis | K N | Eingabe: Ausgabe | 1000:1 | -- | |||
Nennausgangsstrom | Ich SN | Primärer Nennstrom | -- | ±100 | -- | mA | |

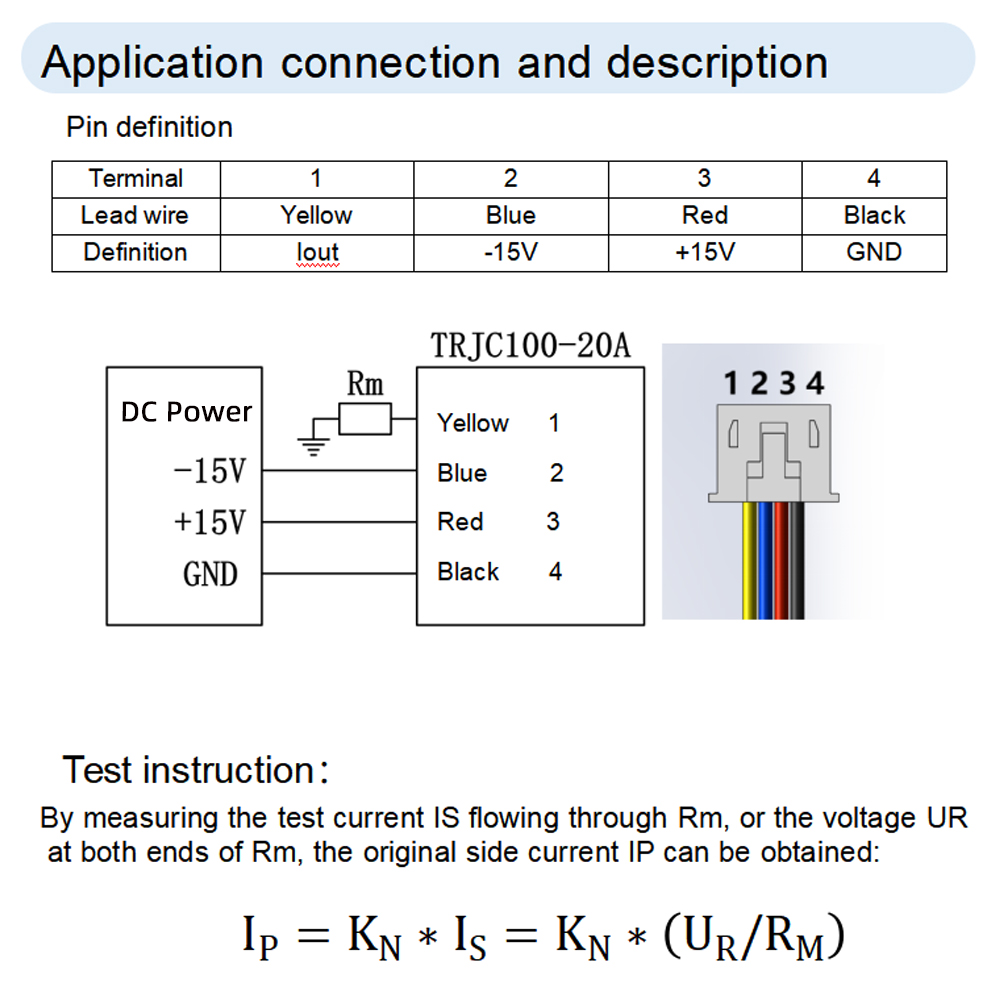

Widerstand messen | R M | Siehe Bild 1 | -- | 15 | -- | Ω | |
Präzision | X e | 25 ± 10 ℃ | -- | -- | 0.05 | % | |
Linearität | ε L | -- | -- | -- | 0.02 | % | |
Temperaturdriftkoeffizient | TCI AUS | -- | -- | -- | 0.1 | ppm/K | |
Null-Offset-Strom | Ich o | 25 ± 10 ℃ | -- | -- | ±10 | uA | |
Null-Offset-Strom | Ich oT | Volle Betriebstemperatur | -- | -- | ±10 | uA | |
Welligkeitsstrom | In | DC-10Hz | -- | -- | 2 | uA | |
Dynamische Reaktionszeit | t r | 5 % bis 90 % IPN | -- | -- | 1 | uns | |
di/dt genau befolgt | di/dt | -- | 200 | -- | -- | A/uns | |
Frequenzbandbreite (- 3 dB) | F | -- | 0 | -- | 100 | kHz | |
Hinweis: Bei der Messung von Wechselstrom ist der Nennstrom der Effektivstrom
Allgemeines Merkmal
Typ | Symbol | Testbedingung | Min | Bewertet | Max | Einheit |
Betriebstemperaturbereich | T A | -- | -40 | -- | +85 | ℃ |
Lagertemperaturbereich | T S | -- | -55 | -- | +100 | ℃ |
Sicherheitsfunktion
Typ | Symbol | Testbedingung | Min | Bewertet | Bewertet | Einheit | |
Isolierte Spannungsfestigkeit | Zwischen Primär und Sekundär | Vd | 50 Hz, 1 Min | -- | 5 | -- | kV |
Transiente Isolation hält Spannung stand | Zwischen Primär und Sekundär | VW | 50us | -- | 10 | -- | kV |

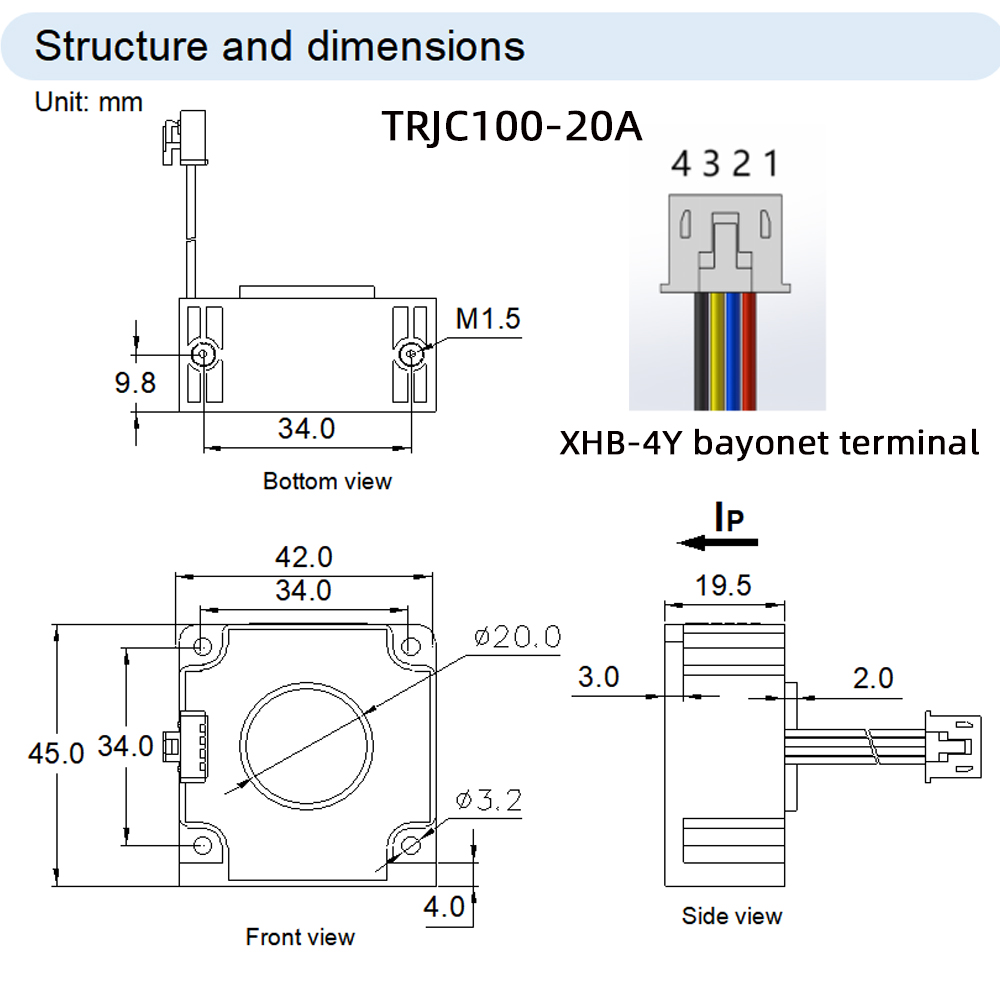

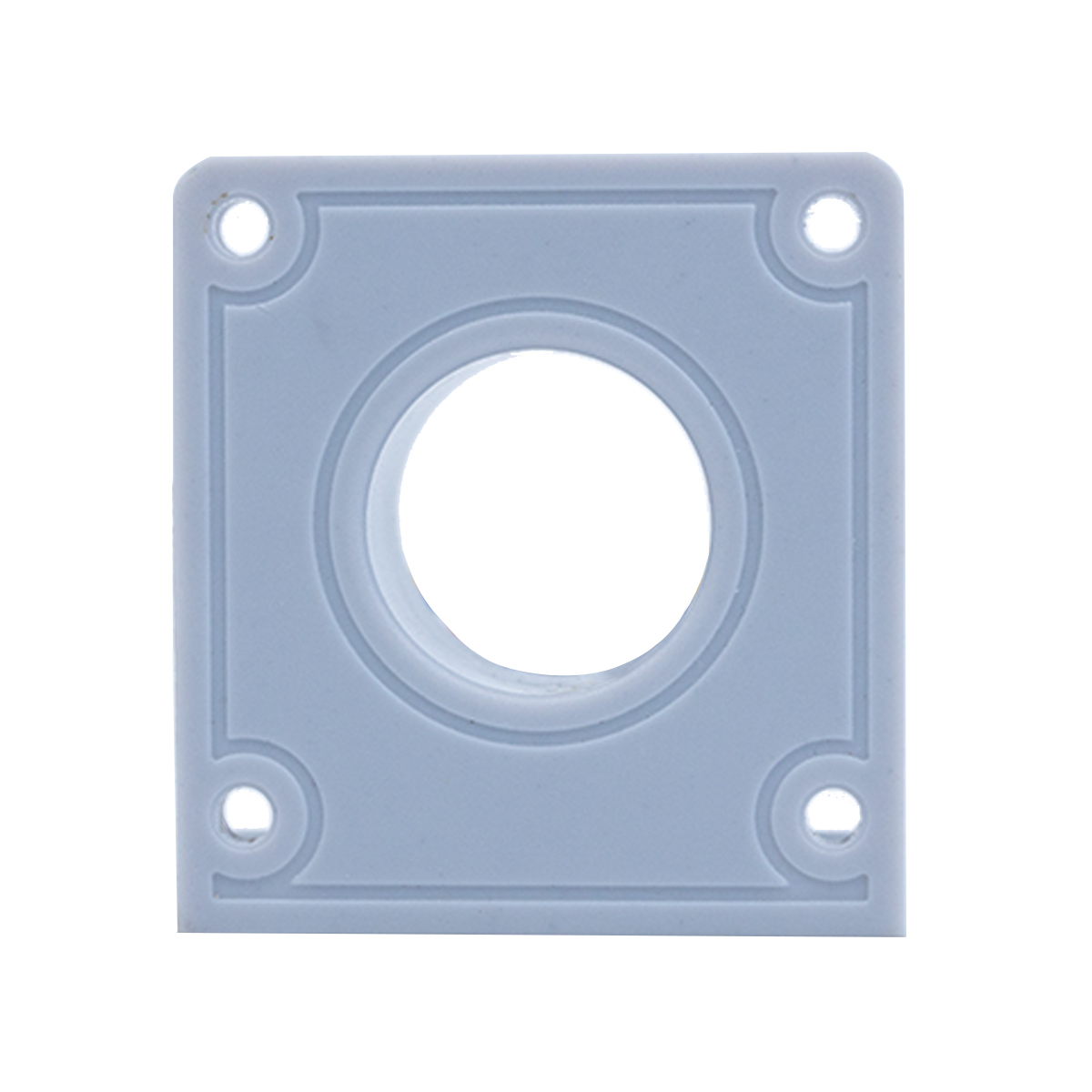

Bei diesem Produkt handelt es sich um ein Formteil aus ABS-Material mit Form- und Maßtoleranz gemäß GB/T14486-2008 MT6;
Anschlusskabel-Ausgangstyp, Kabel: Teflon 1332-20AWG/19-0.185TS/0D1.56, verbunden mit XHB-4Y-Bajonettanschluss.
