Einfach ausgedrückt ist ein Stromsensor ein Gerät, das die Größe des in einem Stromkreis fließenden Stroms erkennt und ihn proportional in ein messbares oder verarbeitbares Signal wie Spannung, Strom oder digitale Ausgabe umwandelt. Seine Kernfunktionen lassen sich wie folgt zusammenfassen:
Erfassung : Erkennt den durch einen Leiter fließenden Strom.
Isolierung : Isoliert aus Sicherheitsgründen den Hochspannungs- oder Hochstrom-Primärkreis elektrisch vom Niederspannungs-Messkreis.
Umwandlung : Wandelt einen nicht messbaren Strom in ein einfach zu verwendendes Standardsignal um.
Eine anschauliche Analogie : Ein Stromsensor ist wie eine „Stromwaage“ oder ein „Verkehrsflusswächter“ in einem elektrischen System. Es blockiert den Stromfluss nicht, kann jedoch die Menge und Richtung dieses Flusses genau messen.
Die Stromüberwachung ist in jedem elektrischen oder elektronischen System aus mehreren Gründen unerlässlich:
Statusüberwachung und Schutz
Erkennt Motorüberlastungen oder blockierte Rotorzustände.
Überwacht Kurzschlüsse oder Überströme, um Schutzschaltungen auszulösen und Schäden vorzubeugen.
Misst den Stromverbrauch.
Kontrolle und Feedback
Bei Motorantrieben und Wechselrichtern ist eine präzise Stromrückführung für fortschrittliche Steuerungsmethoden wie die Vektorsteuerung von entscheidender Bedeutung.
In Batteriemanagementsystemen ermöglicht die Echtzeit-Stromüberwachung eine intelligente Lade-/Entladesteuerung und eine genaue Schätzung des Ladezustands.
Sicherheitsisolation
Die direkte Strommessung in Hochspannungskreisen kann gefährlich sein. Stromsensoren bieten eine berührungslose Messmethode, die die Hochspannungsseite von der sicheren Niederspannungsseite isoliert und so die Sicherheit von Geräten und Personal gewährleistet.

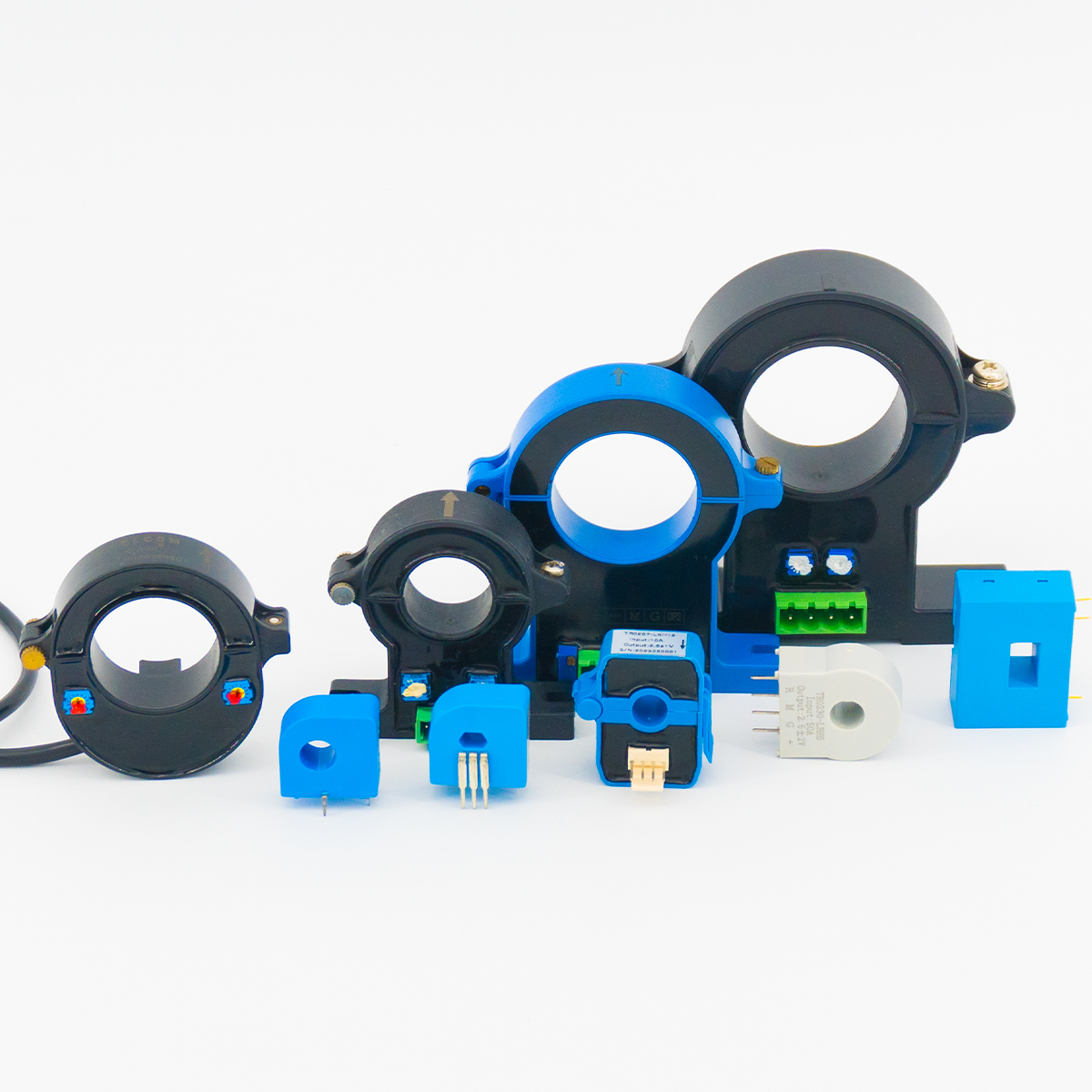

Stromsensoren können nach ihrem Funktionsprinzip wie folgt kategorisiert werden:
Der Stromwandler ist ein traditioneller Sensor, der auf dem Prinzip der elektromagnetischen Induktion basiert.
Funktionsprinzip: Wenn Wechselstrom durch die Primärwicklung (häufig den Leiter selbst) fließt, wird im Magnetkern ein magnetisches Wechselfeld erzeugt. Dies induziert einen proportionalen Strom in der Sekundärwicklung.

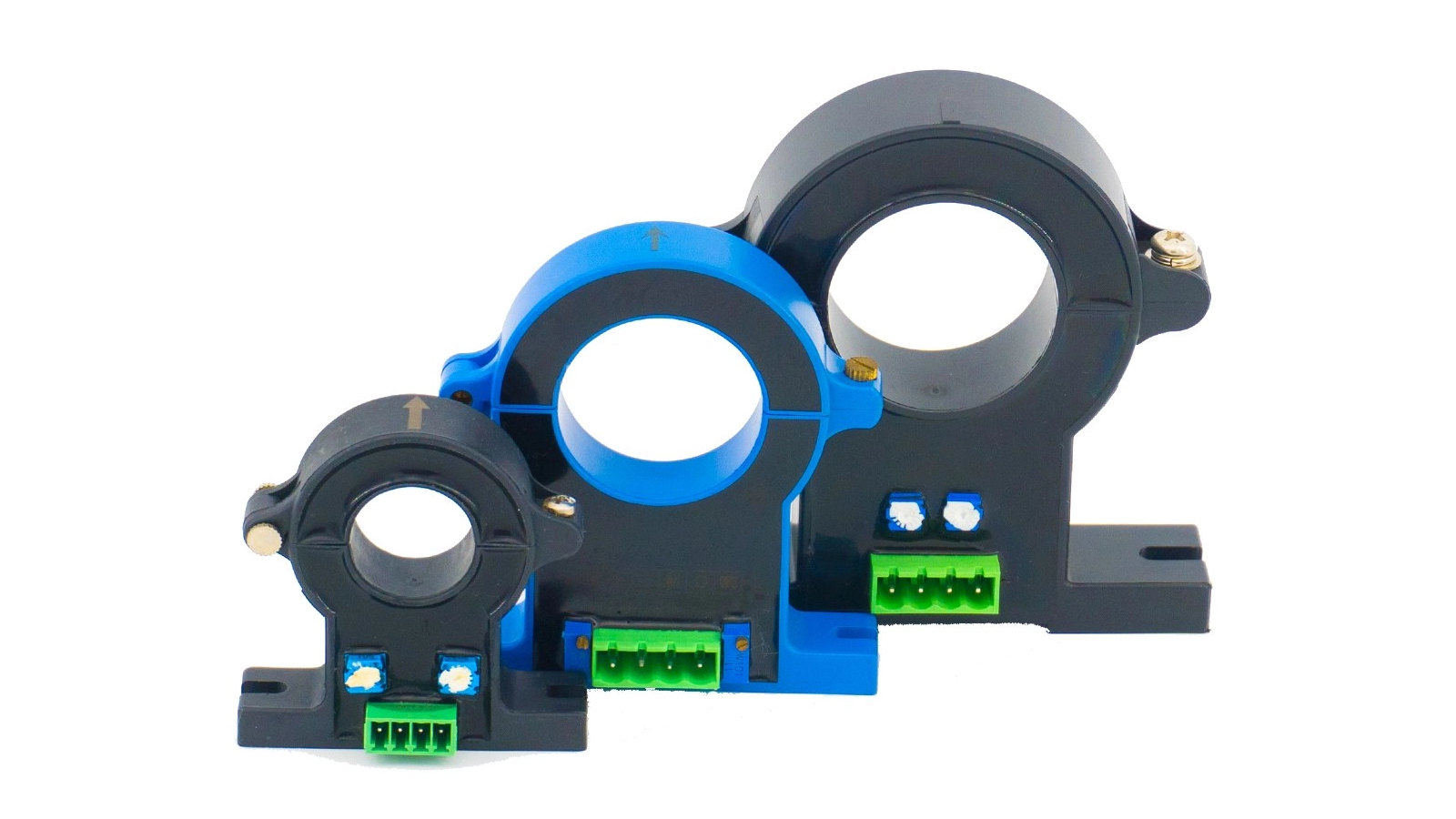

Der Hall-Effekt-Sensor ist heute der am weitesten verbreitete und gängige berührungslose Stromsensor.
Funktionsprinzip: Basierend auf dem Hall-Effekt. Wenn ein stromdurchflossener Leiter in ein Magnetfeld gebracht wird, entsteht an ihm eine Spannung (Hall-Spannung), die proportional zum Strom und zur Magnetfeldstärke ist. Im Inneren des Sensors bündelt ein Magnetkern das durch den Strom erzeugte Magnetfeld und leitet es zu einem Hall-Element. Die Hall-Spannung stellt nach der Signalaufbereitung den gemessenen Strom dar.
Berücksichtigen Sie bei der Auswahl eines Stromsensors die folgenden Schlüsselparameter:
| Parameterbeschreibung | Sensortyp |
|---|---|
| Messtyp | Wechselstrom, Gleichstrom oder gepulster Strom – bestimmt, ob ein Hall- oder Fluxgate-Typ erforderlich ist. |
| Aktueller Bereich | Der zu messende maximale und minimale Strom. Wählen Sie einen Nennstrom, der etwa 1,5-mal höher ist als der erwartete Maximalstrom. |
| Genauigkeit | Beinhaltet Anfangsfehler, Temperaturdrift und Offset. Closed-Loop-Hall- und Fluxgate-Sensoren bieten höchste Genauigkeit. |
| Bandbreite | Frequenzbereich, auf den der Sensor genau reagieren kann; wichtig für Antriebe und Schaltnetzteile. |
| Ansprechzeit | Die Reaktionsgeschwindigkeit des Sensors auf aktuelle Änderungen. |
| Elektrische Isolierung | Spannungsisolationsnennwert zwischen Primär- und Sekundärkreisen. |
| Versorgungsspannung | Betriebsspannung wie ±12 V, ±15 V, 5 V oder 3,3 V. |
| Ausgangssignal | Spannung, proportionaler Strom (z. B. 4–20 mA) oder digital (z. B. I²C, SPI). |
| Größe und Montage | Durchsteckmontage, Leiterplattenmontage oder Klemmentyp, je nach Installationsraum. |
| Hauptmerkmale | Typische | Anwendungen |
|---|---|---|
| Shunt-Widerstand | Geringe Kosten, keine Isolierung, mit Leistungsverlust | Low-Side-Sensorik, Batteriewächter, Unterhaltungselektronik |
| Stromwandler | Nur Klimaanlage, isoliert, mittlere Kosten | Industriezähler, AC-Überwachung, Stromversorgungen |
| Hall-Effekt | AC/DC, isoliert, weit verbreitet | Wechselrichter, Servoantriebe, Elektrofahrzeuge, Photovoltaik, USV |
| Fluxgate | Ultrahohe Präzision, geringe Drift, hohe Kosten | Laborinstrumente, Präzisionsanalysatoren, medizinische Geräte |
Zusammenfassend lässt sich sagen, dass der Stromsensor ein wichtiger Bestandteil moderner Leistungselektronik- und Automatisierungssysteme ist. Es dient als „Sinnesorgan“ der elektrischen Steuerung und ermöglicht einen effizienten, sicheren und intelligenten Betrieb in verschiedenen Branchen.
