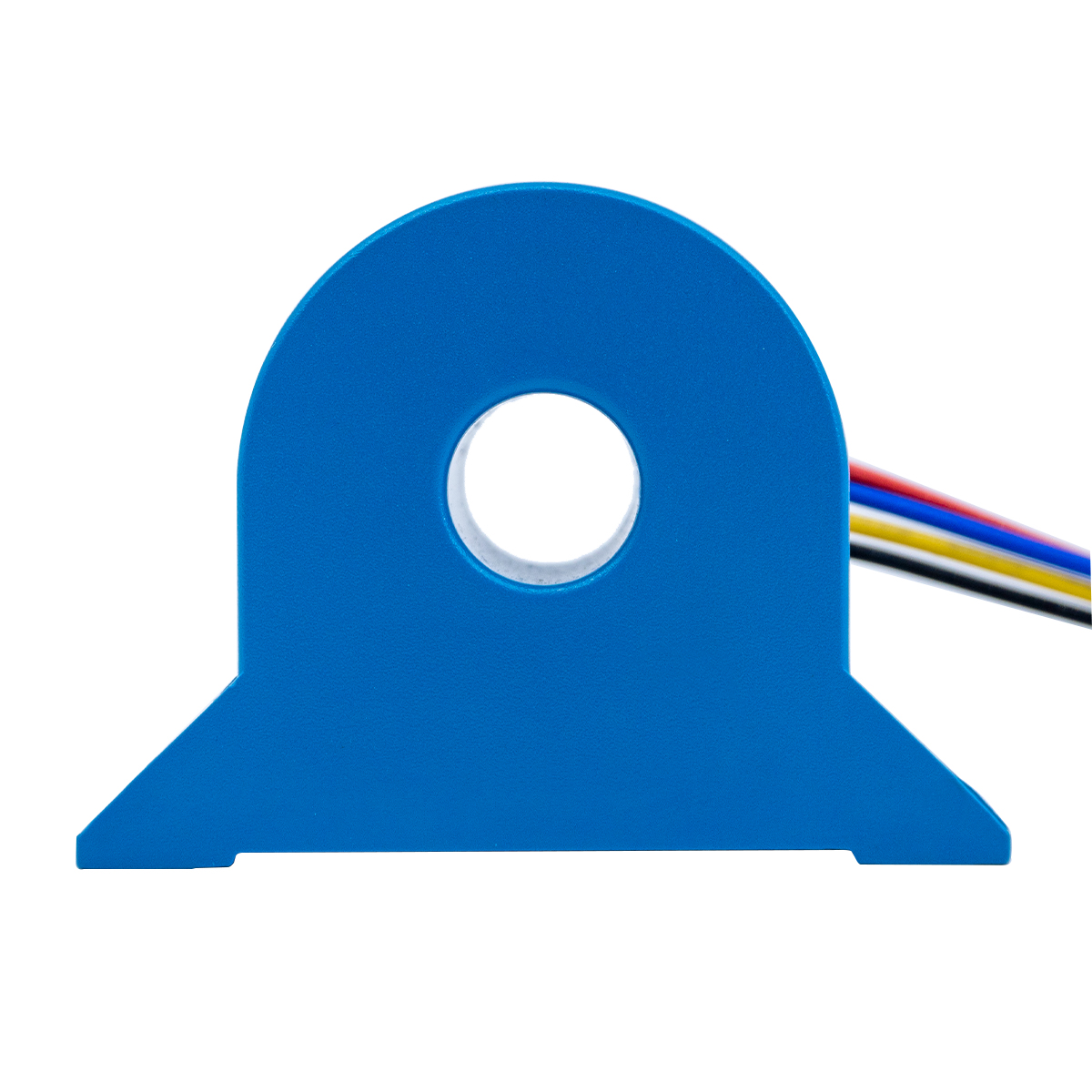

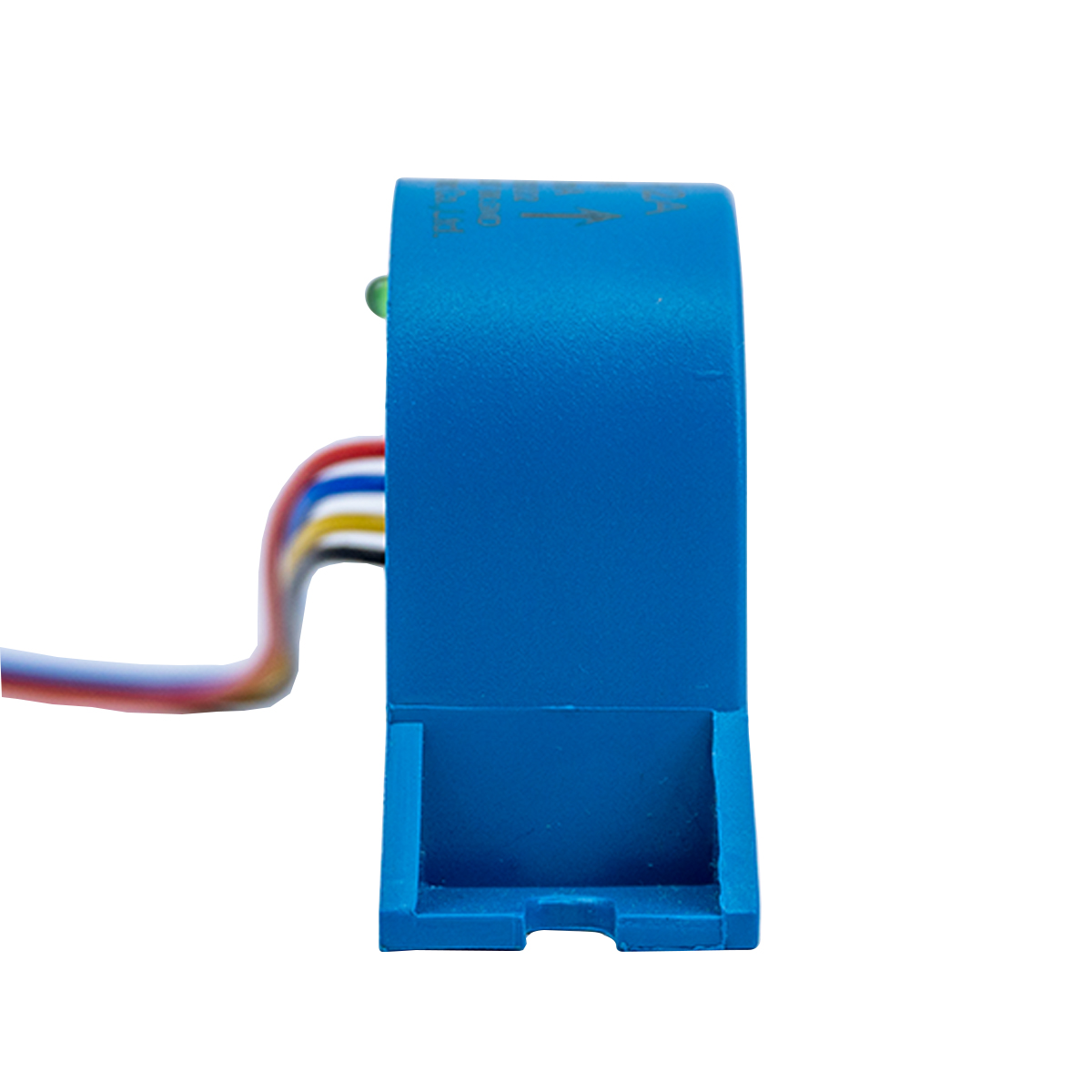

TRJC20-12A
TR
Produktübersicht
Ein hochpräziser Stromsensor misst Wechsel- und Gleichstrom mit außergewöhnlicher Genauigkeit und Stabilität. Es wandelt den Strom in ein proportionales elektrisches Signal zur präzisen Überwachung und Steuerung in Energiesystemen um. Durch den Einsatz fortschrittlicher Technologien wie Hall-Effekt oder Nullflussmethoden bietet es eine hohe Linearität, einen geringen Offset und eine schnelle Reaktion. Diese Sensoren werden häufig in Stromrichtern, Systemen für erneuerbare Energien, intelligenten Netzen und der industriellen Automatisierung eingesetzt. Mit Merkmalen wie starker Entstörungsfähigkeit und kompaktem Design gewährleisten hochpräzise Stromsensoren eine zuverlässige Strommessung, Systemschutz und verbesserte Effizienz in anspruchsvollen Anwendungen, die eine genaue Stromerkennung erfordern.
Produktmerkmale
* Mehrkanaliges Feedback zur magnetischen Kompensation.
* Winzige, falsch ausgerichtete Ströme.
* Überlegene Linearität.
* Hohe Isolationsfestigkeit.
* Kleiner Fehler zwischen Eingabe und Ausgabe.
* Große Frequenzbandbreite.
* Schnelle Reaktionsgeschwindigkeit.
* Hochauflösend.
* Geringe Temperaturdrift.
Produktanwendung
* Neue Energieerkennung.
* Ersetzen Sie Hallenprodukte.
* Leistungselektronische Messung.
* Industrielle Steuerung und Messung.
* Medizinische Einrichtung.
* Standard für Labortests.
* Elektrofahrzeuge und Transport.
* Instrument und Messgerät.
Produktparameter
Typ | Symbol | Testbedingung | Min | Bewertet | Max | Einheit | |
Messbereich | Ich schreibe eine PM | -- | ±20 | ±30 | Adc | ||
Stromversorgung | V. Jh | Volles Sortiment | ±12 | ±15 | ±15,5 | Vdc | |
Aktueller Verbrauch | Ich c | Innerhalb des I PM- Bereichs | ±15 | ±55 | ±75 | mA | |
Verhältnis | K N | Eingabe: Ausgabe | 500:1 | -- | |||
Nennausgangsstrom | Ich SN | Primärer Nennstrom | -- | ±40 | -- | mA | |

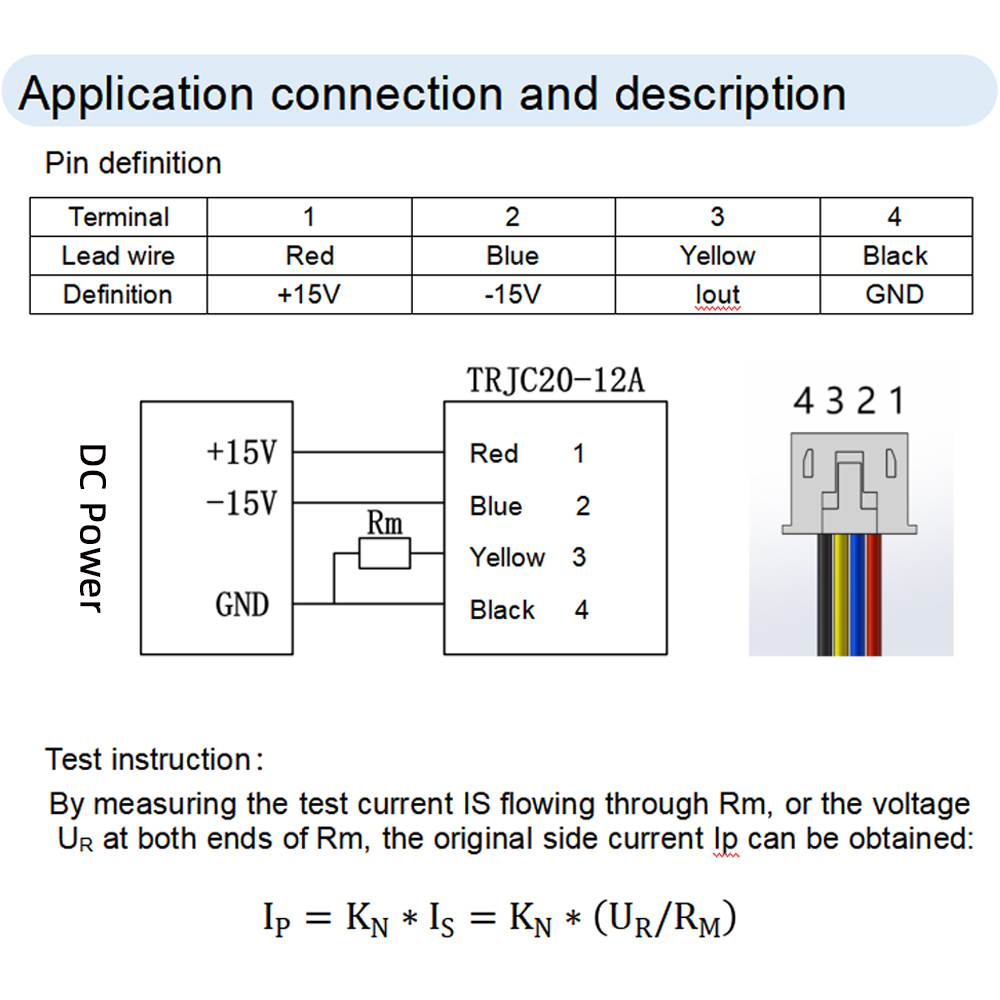

Widerstand messen | R M | Siehe Bild 1 | -- | 150 | -- | Ω | |
Präzision | X e | 25 ± 10 ℃ | -- | -- | 0.05 | % | |
Linearität | ε L | -- | -- | -- | 0.02 | % | |
Temperaturdriftkoeffizient | TCI AUS | -- | -- | -- | 0.1 | ppm/K | |
Null-Offset-Strom | Ich o | 25 ± 10 ℃ | -- | -- | ±20 | uA | |
Null-Offset-Strom | Ich oT | Voller Betriebstemperaturbereich | -- | -- | ±50 | uA | |
Welligkeitsstrom | In | DC-10Hz | -- | -- | 2 | uA | |
Dynamische Reaktionszeit | t r | 5 % bis 90 % IPN | -- | -- | 1 | uns | |
di/dt genau befolgt | di/dt | -- | 200 | -- | -- | A/uns | |
Frequenzbandbreite (- 3 dB) | F | -- | 0 | -- | 100 | kHz | |
Hinweis: Bei der Messung von Wechselstrom ist der Nennstrom der Effektivstrom
Allgemeine Charakteristik
Typ | Symbol | Testbedingung | Min | Nominal | Max | Einheit |
Betriebstemperaturbereich | T A | -- | -40 | -- | +85 | ℃ |
Lagertemperaturbereich | T S | -- | -55 | -- | +100 | ℃ |

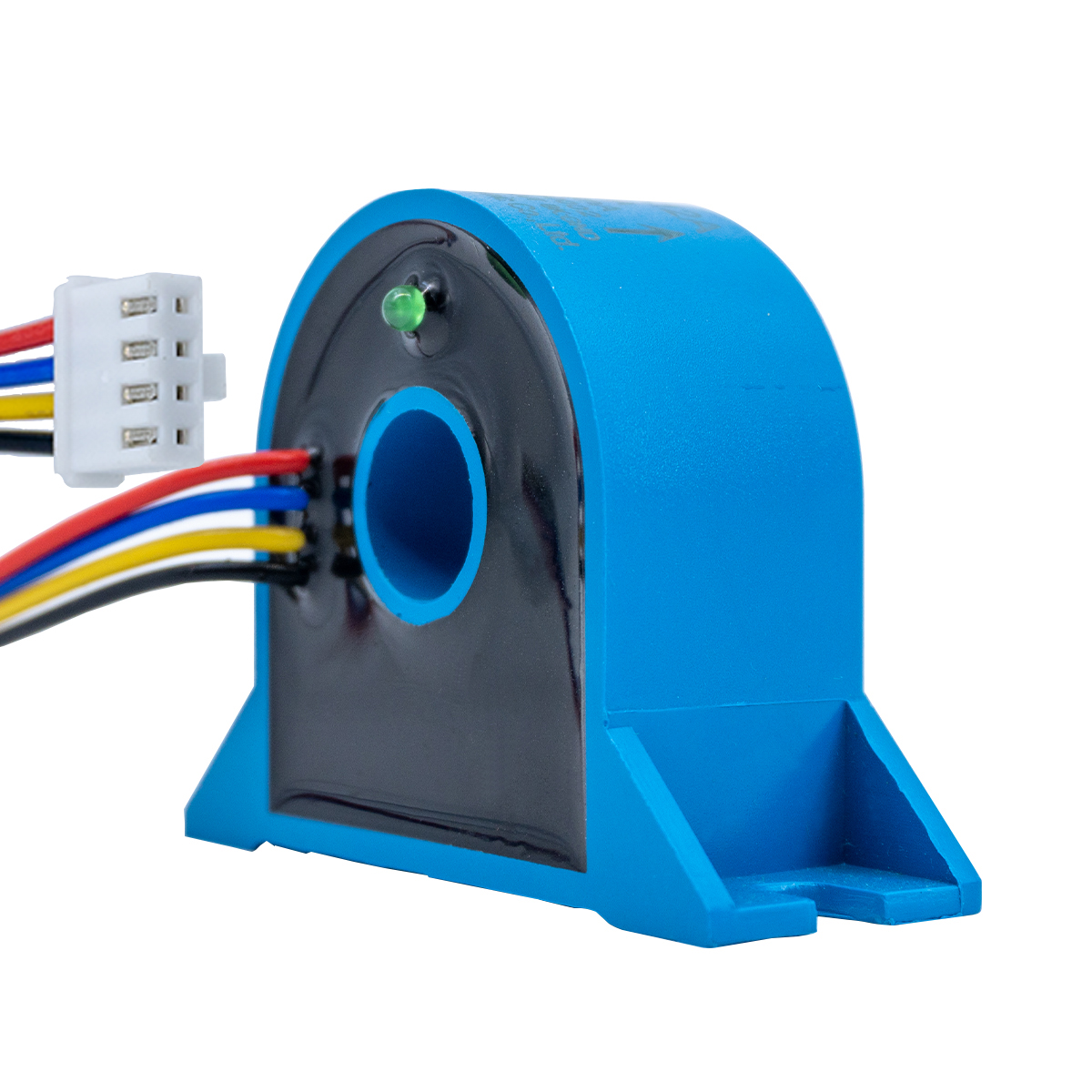

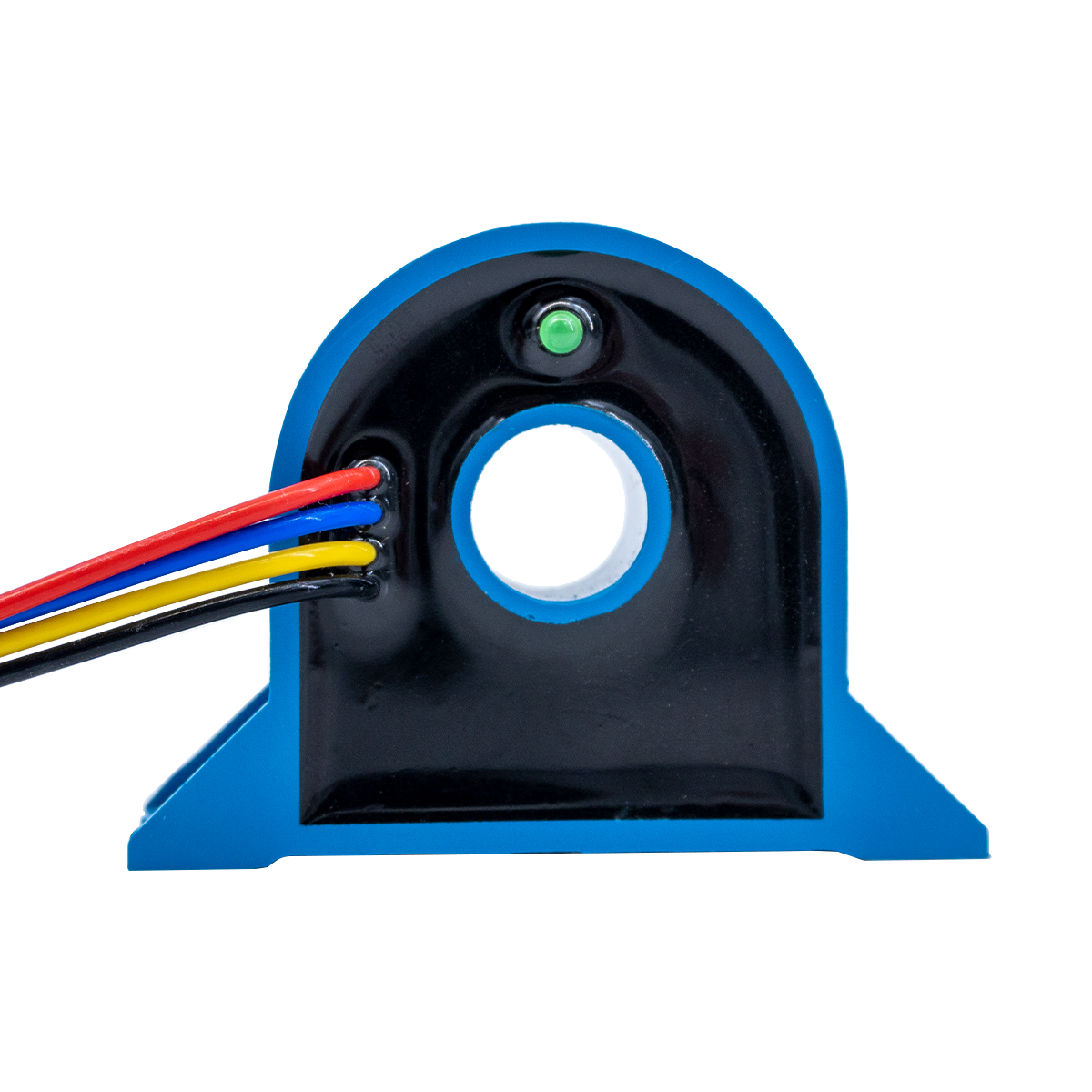

Ausgangsstatusanzeigesignal | -- | Wenn die Ausgangsstatusanzeige leuchtet, bedeutet dies, dass das Produkt normal funktioniert. und der Eingangsstrom der Sammelschiene überschreitet nicht deren Tragfähigkeit; Wenn die Ausgabestatus-Anzeigeleuchte aus ist, bedeutet dies, dass das Produkt nicht ordnungsgemäß funktioniert oder der Eingangsstromwert der Sammelschiene liegt außerhalb ihrer Kapazität. | ||||
Sicherheitsfunktion
Typ | Symbol | Testbedingung | Min | Nominal | Max | Einheit | |
Isolierte Spannungsfestigkeit | Zwischen Primär und Sekundär | Vd | 50 Hz, 1 Min | -- | 5 | -- | kV |
Transiente Isolation hält Spannung stand | Zwischen Primär und Sekundär | VW | 50us | -- | 10 | -- | kV |

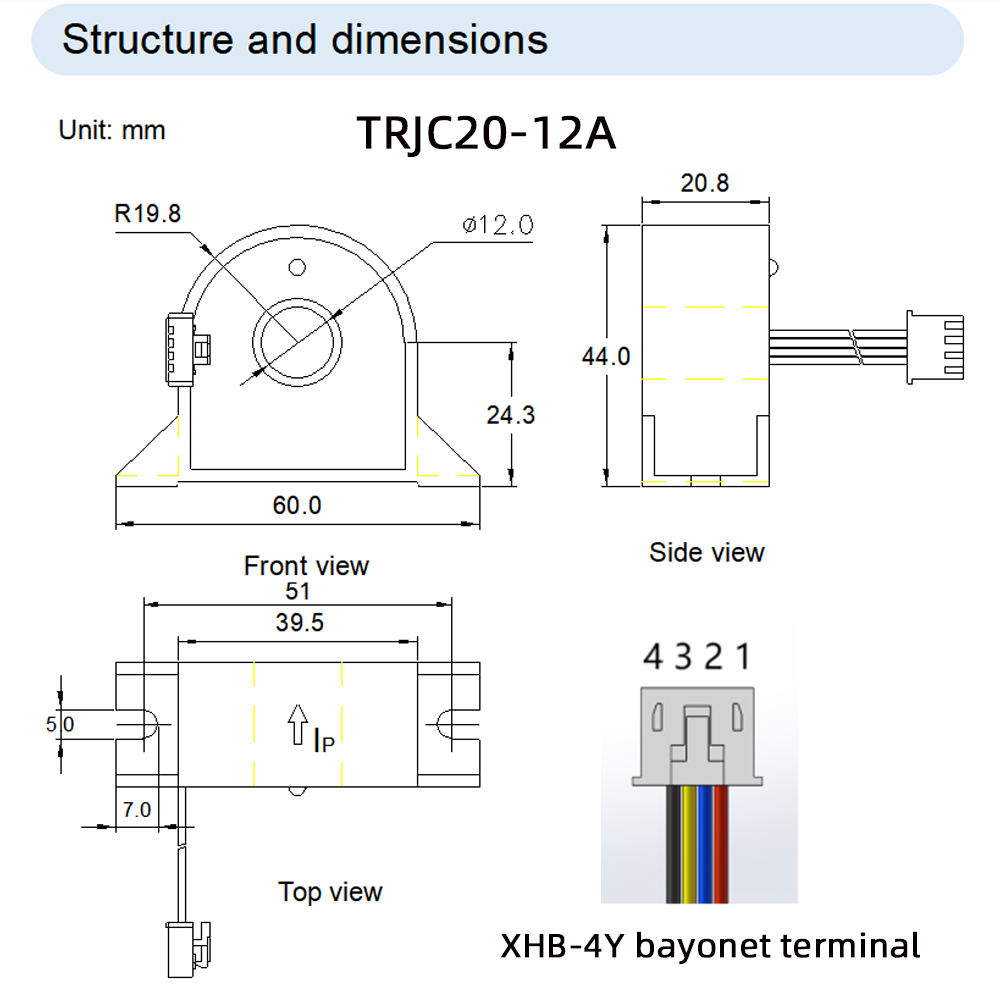

Bei diesem Produkt handelt es sich um ein Formteil aus ABS-Material mit Form- und Maßtoleranz gemäß GB/T14486-2008 MT6.
Anschlusskabel-Ausgangstyp, Kabel: Teflon 1332-20AWG/19-0.185TS/0D1.56, verbunden mit XHB-4Y-Bajonettanschluss.
