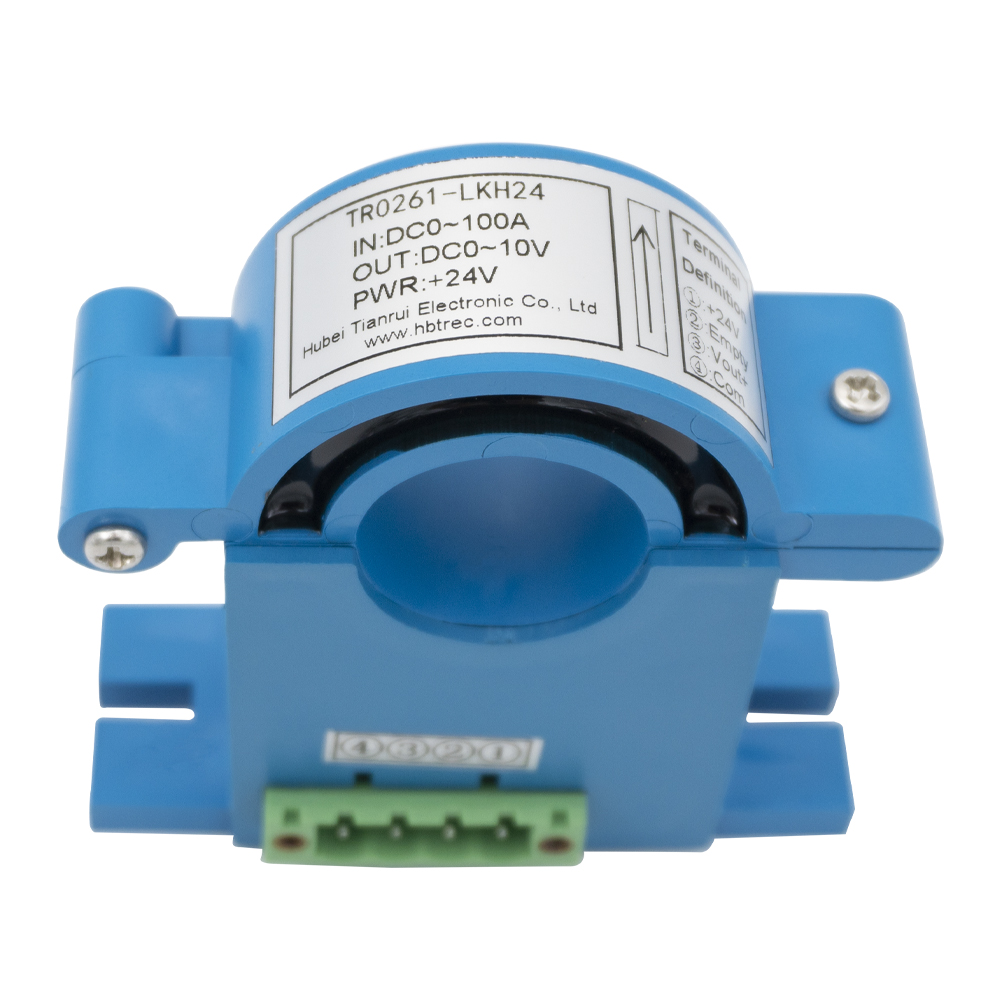

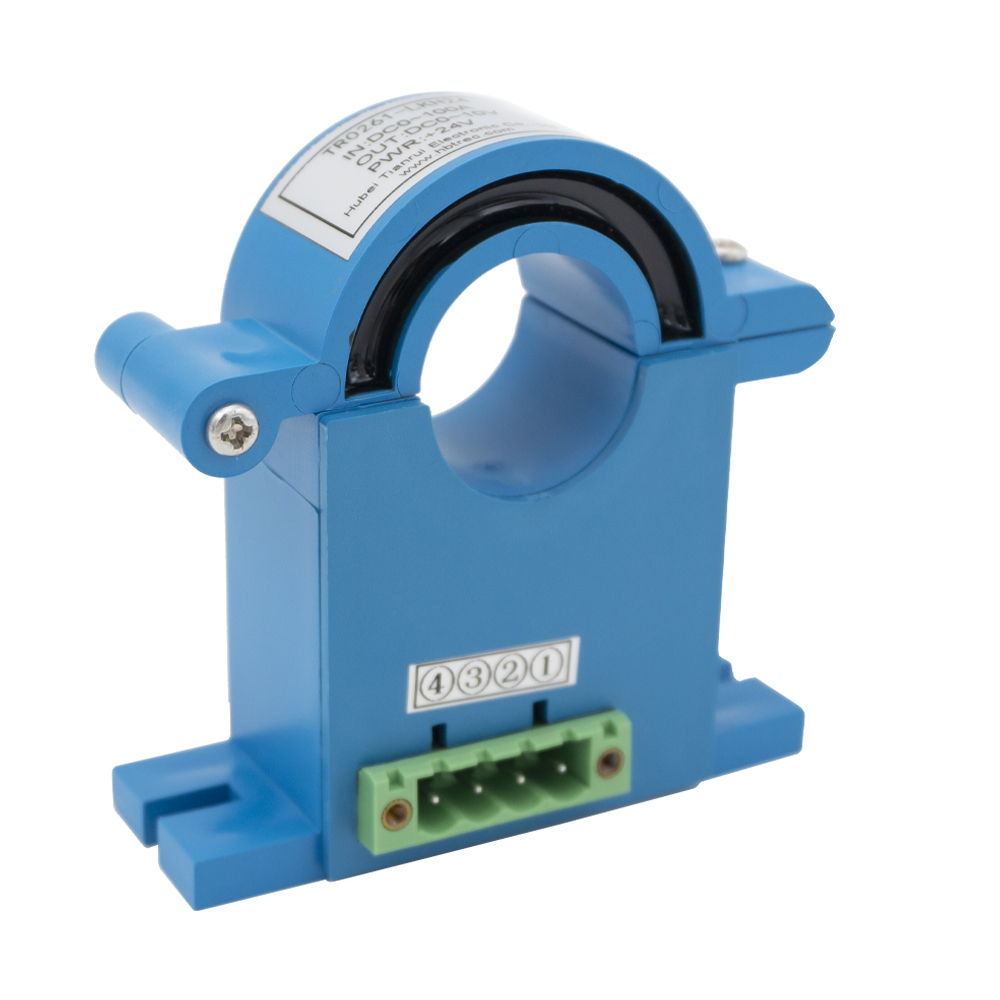

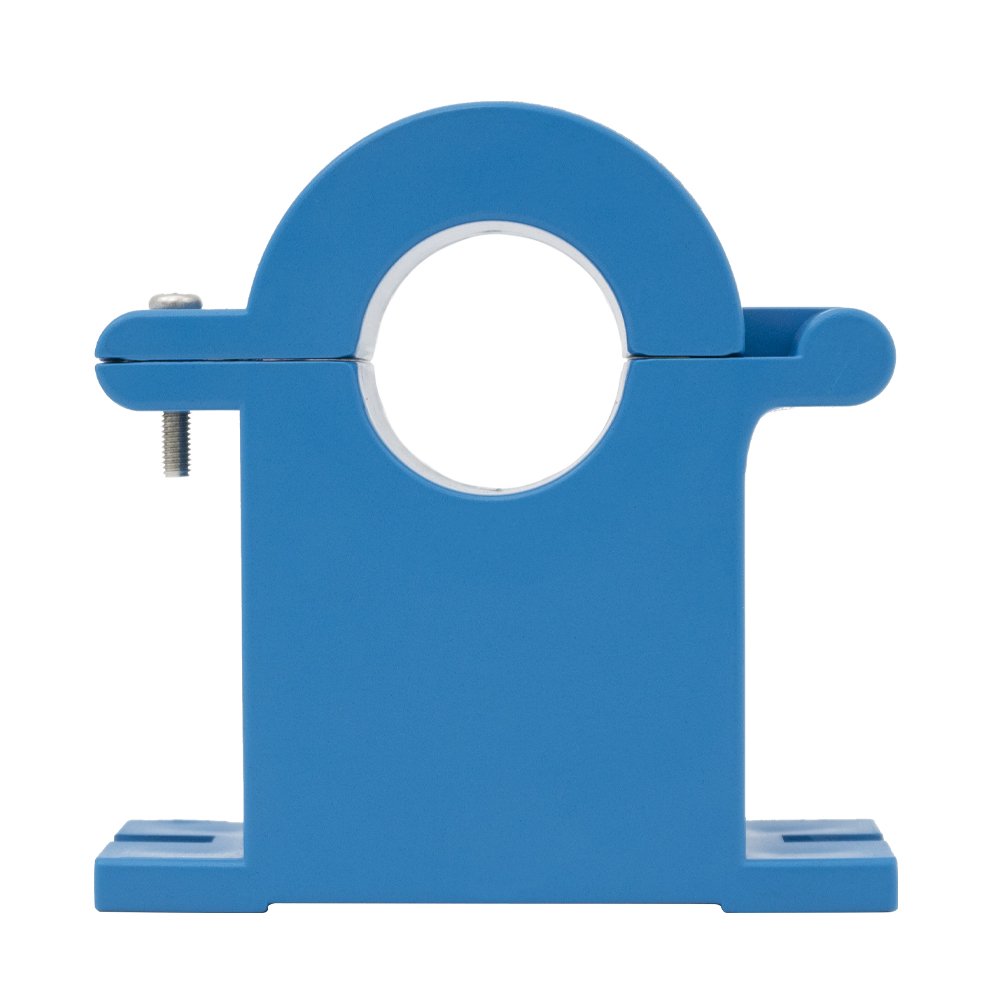

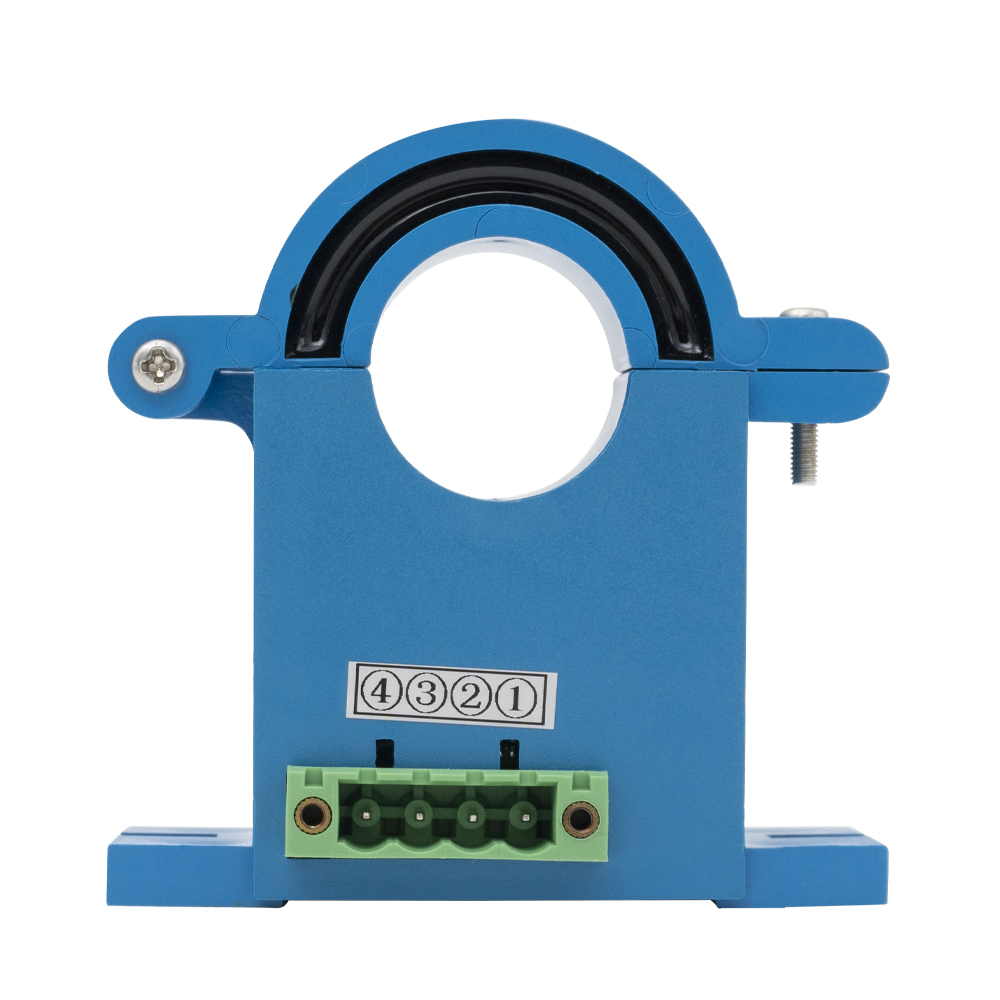

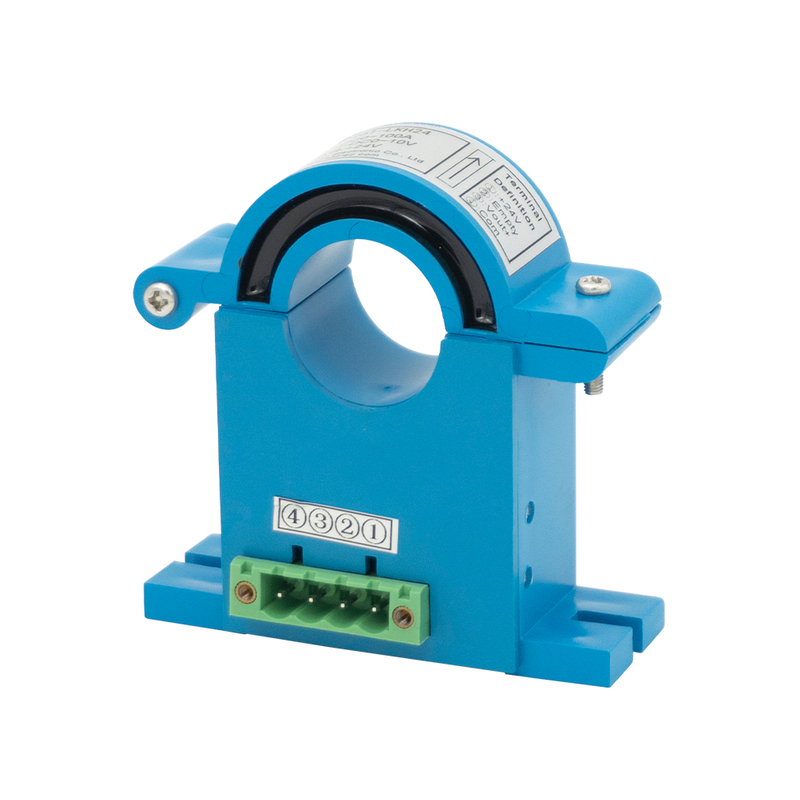

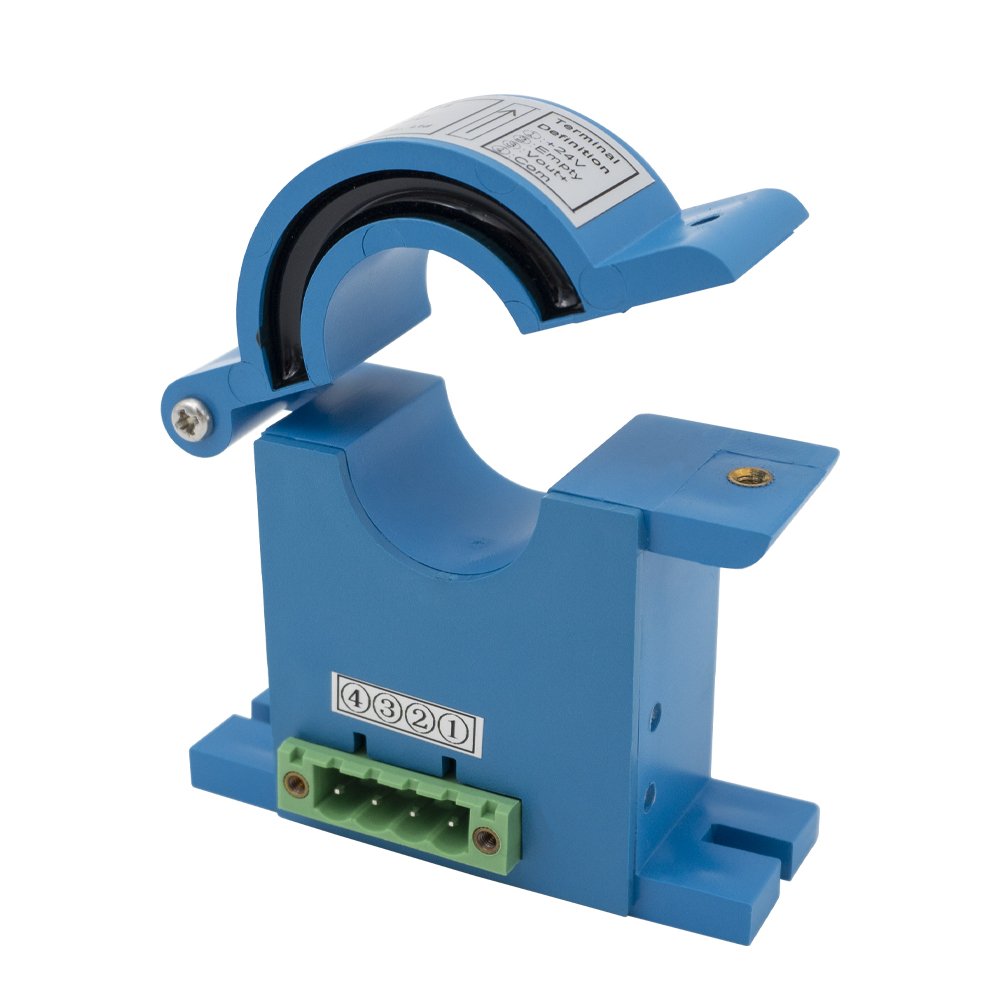

TR2261-LKH24
TR
Produktübersicht
Ein Stromwandler ist ein elektrisches Gerät, das Wechsel- oder Gleichstrom in ein proportionales Ausgangssignal wie 0–5 V, 0–10 V oder 4–20 mA umwandelt. Es sorgt für eine vollständige elektrische Trennung zwischen dem Hochspannungskreis und dem Messsystem und gewährleistet so einen sicheren und zuverlässigen Betrieb. Durch den Einsatz von Technologien wie dem Hall-Effekt- oder Stromwandlerprinzip bietet es hohe Genauigkeit, schnelle Reaktion und stabile Leistung. Stromwandler werden häufig in Energiesystemen, industrieller Automatisierung, Motorsteuerung und erneuerbaren Energieanwendungen zur Stromüberwachung, zum Überlastschutz und zum Energieeffizienzmanagement in modernen elektrischen Systemen eingesetzt.
Produktmerkmale
* Hohe Störfestigkeit.
* Hervorragende Linearitätsleistung.
* Langzeitstabilität garantiert.
* Zuverlässige und genaue Messung.
Produktanwendungen
* Motoranlaufschutzsysteme.
* Anwendungen für Elektrolokomotiven.
* Überwachung der Stromversorgung.
* Industrieller Antriebsschutz.
Laden Sie das Größenblatt herunter
Mechanische Abmessung (mm)
Schaltplan
@TA=25℃, sofern nicht anders angegeben
Typ | TR0261-LKH24 | |
Ich PN | Primärer Nenneingangsstrom | Gleichstrom 100 A |
Ich P | Primärer Strommessbereich | Gleichstrom 0–120 A |
V SN | Sekundäre Nennausgangsspannung | Gleichstrom 10 V |
U C | Die Stromversorgungsspannung | DC +24V |
R L | Tragfähigkeit | RL ≤ 300Ω |
X | Genauigkeit | ±1 % |
BW | Frequenzbandbreite | 0-1kHz |
Überlastfähigkeit | 2 mal | |
U d | Netzfrequenzfestigkeitsspannung | 3kV AC/1min |
t r | Ansprechzeit | <250ms |
V0 | Offsetspannung | ≤ 20 mV |
Temperaturdrift | ≤200 ppm/℃ | |
T A | Umgebungstemperatur | -20℃-+80℃ |
T S | Umgebungstemperatur bei Lagerung | -25℃-+85℃ |
