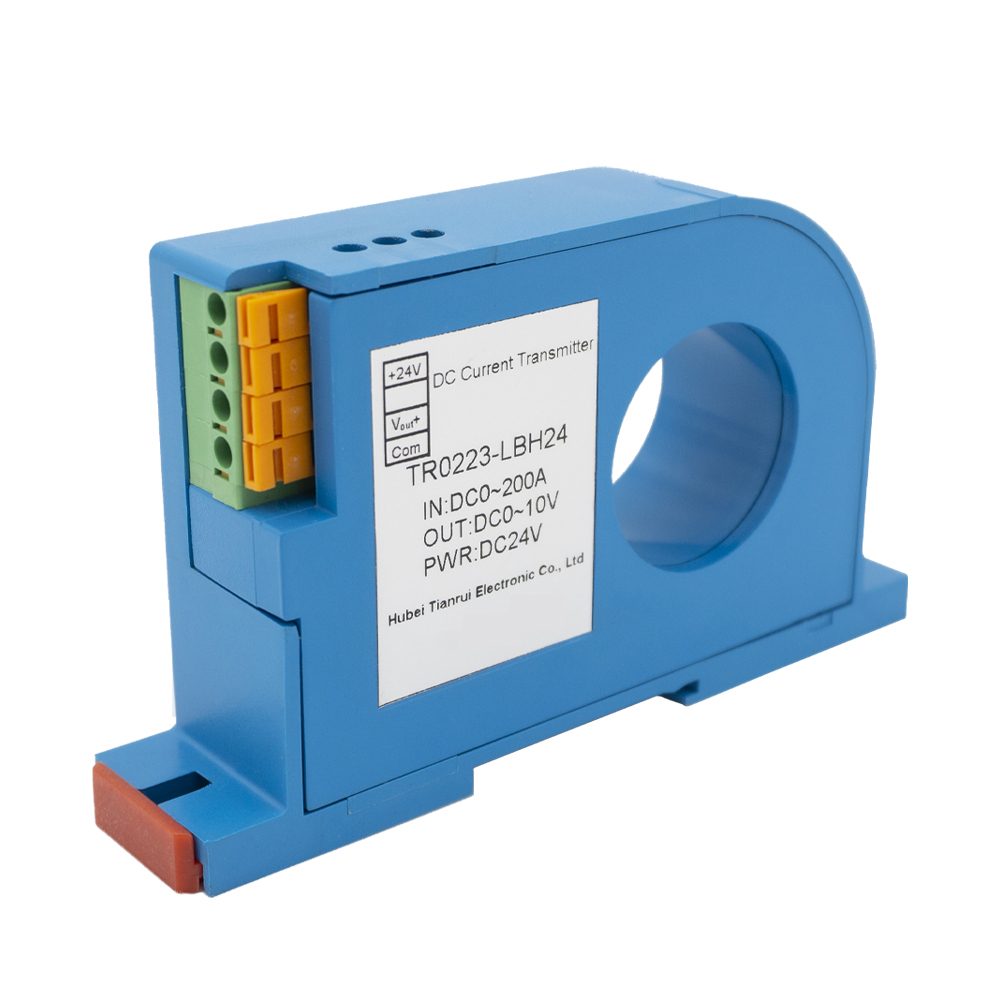

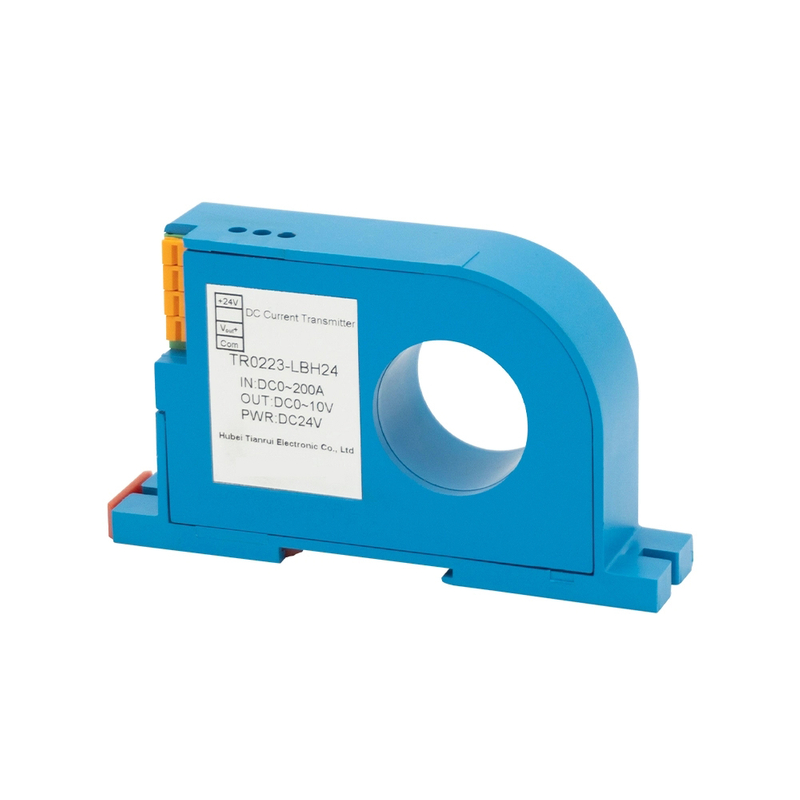

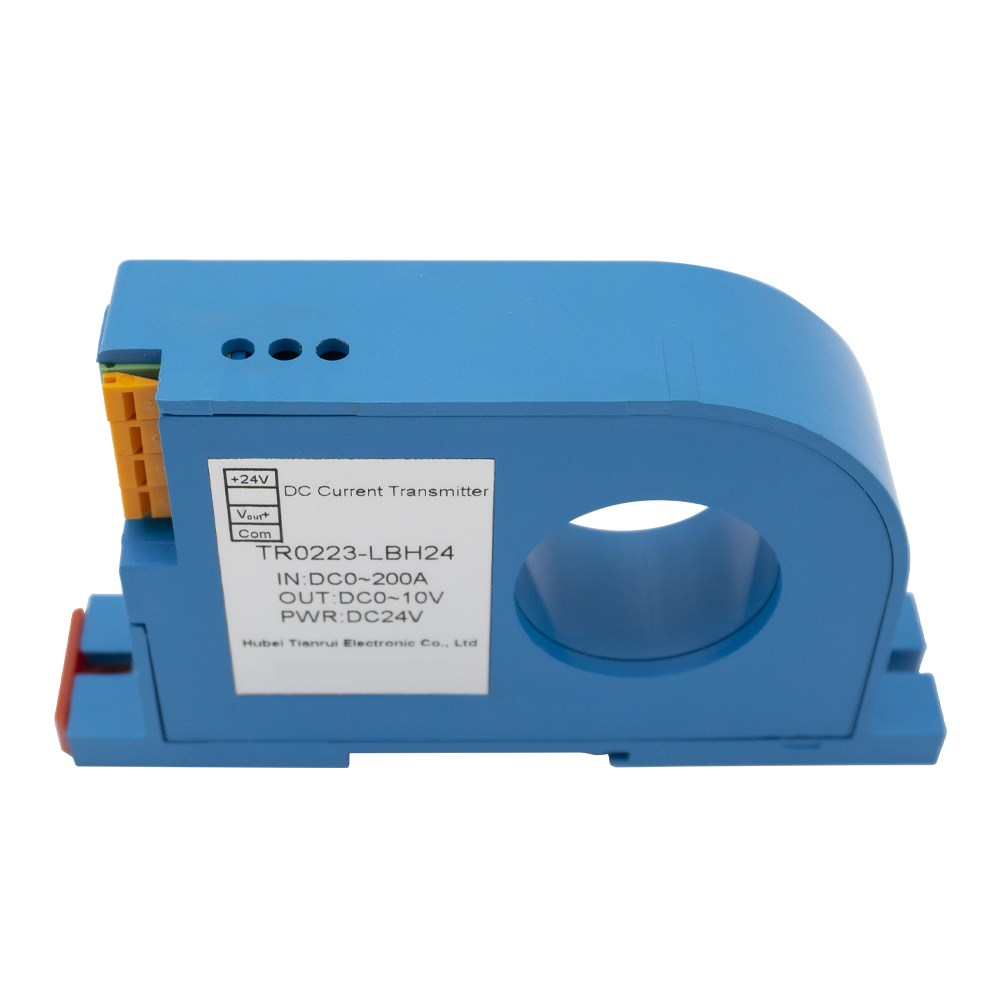

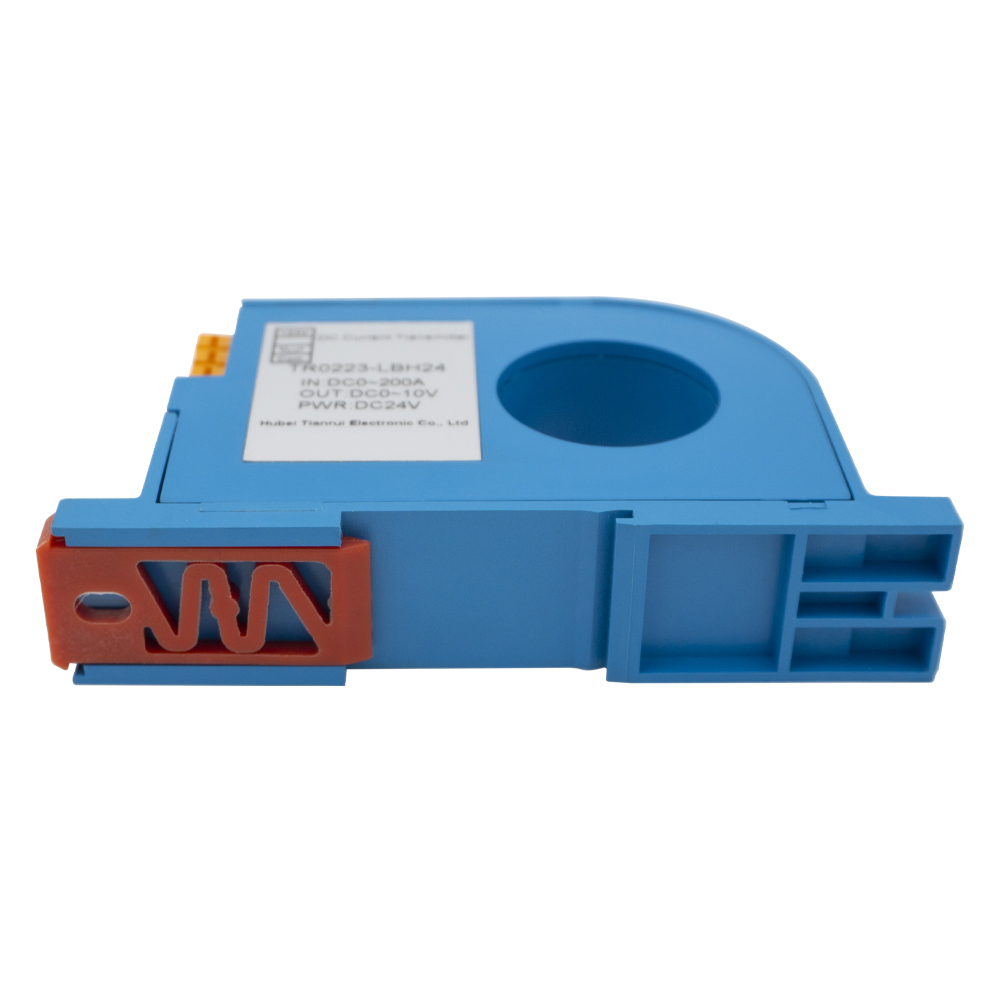

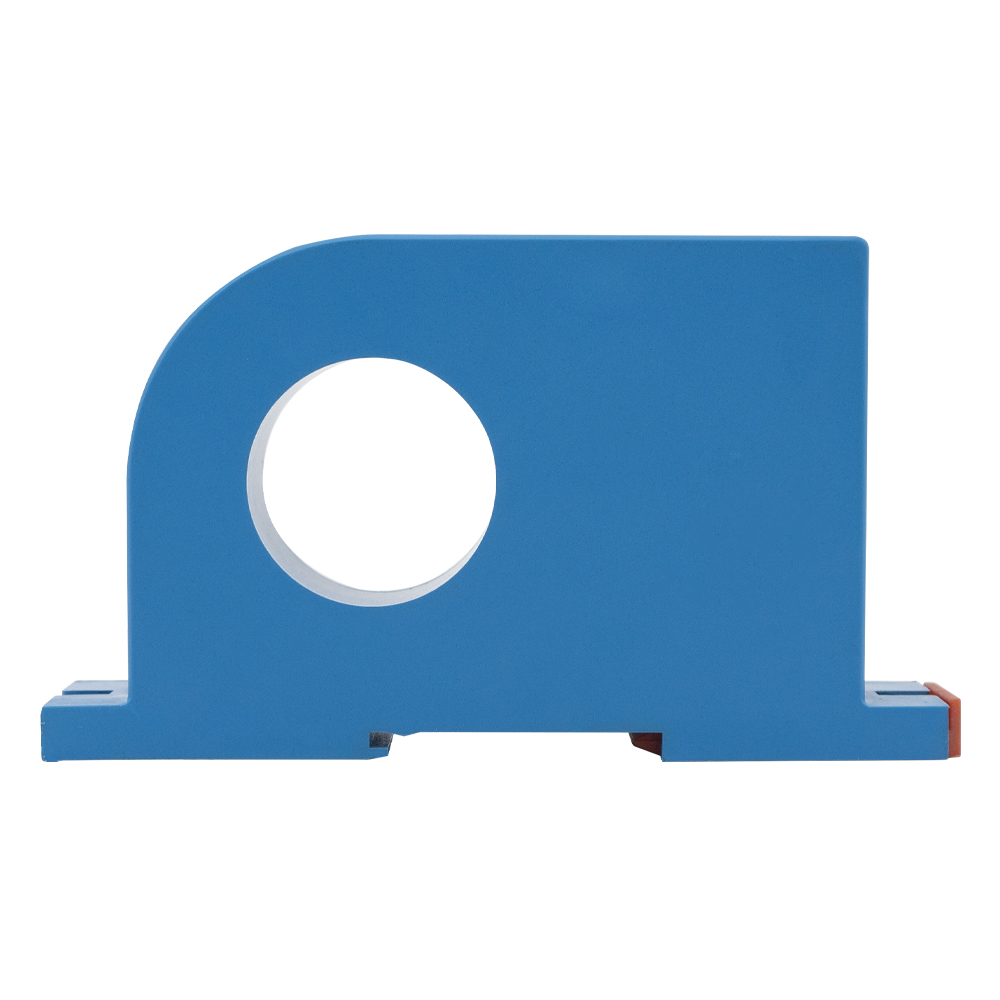

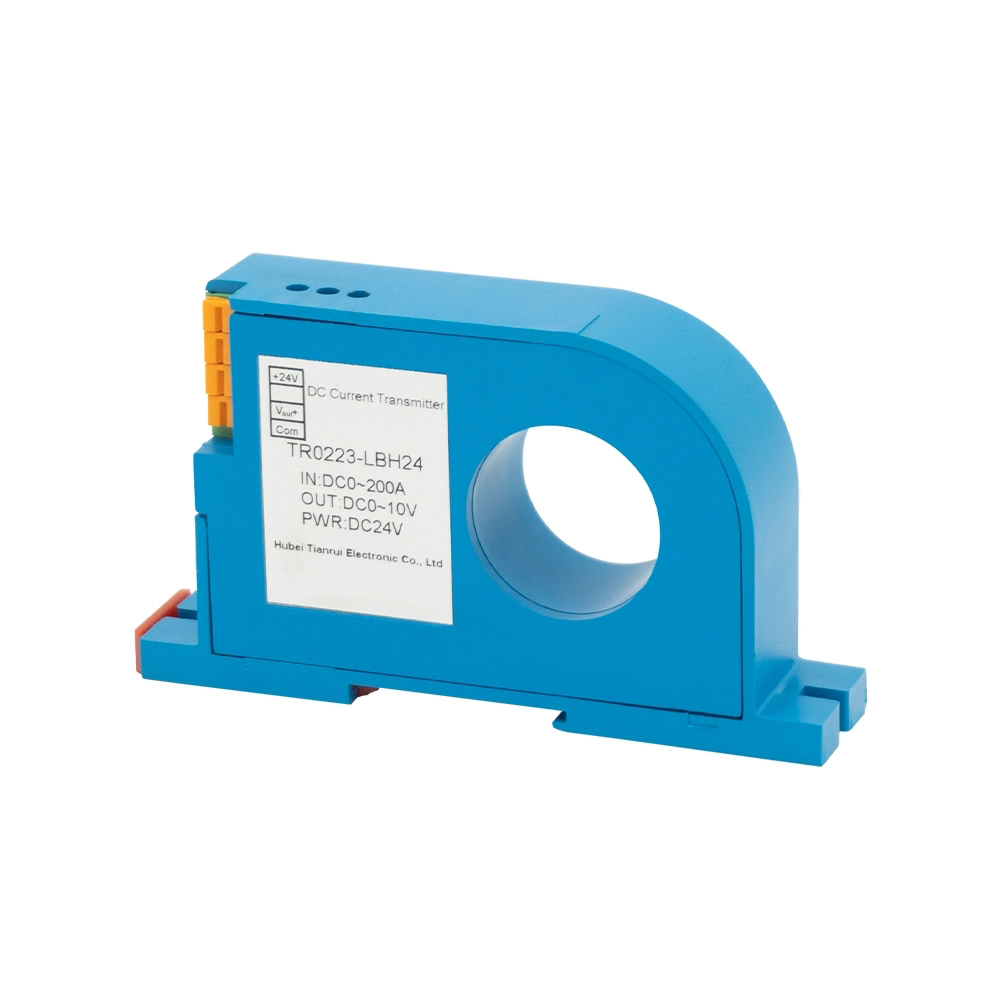

TR0223-LBH24
TR
Produktübersicht
Ein Stromwandler wandelt Wechsel- oder Gleichstrom in ein proportionales elektrisches Signal wie 0–5 V, 0–10 V oder 4–20 mA um. Es bietet genaue, isolierte Messungen, um die Sicherheit und Stabilität des Systems zu gewährleisten. Dank der Hall-Effekt- oder Stromtransformator-Technologie bietet es eine schnelle Reaktion und hohe Präzision. Der Stromwandler wird häufig in Energiesystemen, Industriesteuerungen, Energieüberwachung und Automatisierung eingesetzt und ermöglicht Strommessungen in Echtzeit, Fehlererkennung und ein effizientes Systemleistungsmanagement.
Produktmerkmale
* Hochleistungs-DC-Strommessung.
* Kostengünstiges und energieeffizientes Design.
* Kompakte und einfach zu installierende Lösung.
* Zuverlässige Isolierung und schnelle Reaktion.
Anwendungen
* Überwachung und Wartung des Stromnetzes.
* Petrochemische Prozessleitsysteme.
* Stromerkennung in der Stahlproduktionslinie.
* Analyse der Energieeffizienz von Industrieanlagen.
Laden Sie das Größenblatt herunter
Mechanische Abmessung (mm)
Schaltplan
Technische Daten
@TA=25℃, sofern nicht anders angegeben
Typ | TR0223-LBH24 | |
Ich PN | Primärer Nenneingangsstrom | Gleichstrom 200A |
Ich P | Primärer Strommessbereich | Gleichstrom 0–240 A |
V SN | Sekundäre Nennausgangsspannung | Gleichstrom 10 V |
U C | Die Stromversorgungsspannung | DC 24V |
R L | Tragfähigkeit | RL≥ 10kΩ |
ε L | Linearität | 0,1 % |
X | Genauigkeit | ±0,5 % |
BW | Frequenzbandbreite | DC-20kHz |
di/dt genau befolgt | >50A/μs | |
Ich C | Aktueller Verbrauch | ≤25mA |
U d | Netzfrequenzfestigkeitsspannung | 2,5 kV AC/1 Min |
t r | Ansprechzeit | <200ms |
V0 | Offsetspannung | ≤50mV |
Temperaturdrift | ≤500 ppm/℃ | |
T A | Umgebungstemperatur | -10℃-+70℃ |
T S | Umgebungstemperatur bei Lagerung | -25℃-+85℃ |
