TR2231B-LKH24
TR
Produktmerkmale
* Misst AC-, DC- und gepulste Signale.
* Hervorragende Genauigkeit, gute Linearität.
* Starke Beständigkeit gegen externe Störungen, hohes Gleichtaktunterdrückungsverhältnis.
* Geringe Temperaturdrift, geringer Stromverbrauch, breites Frequenzband.

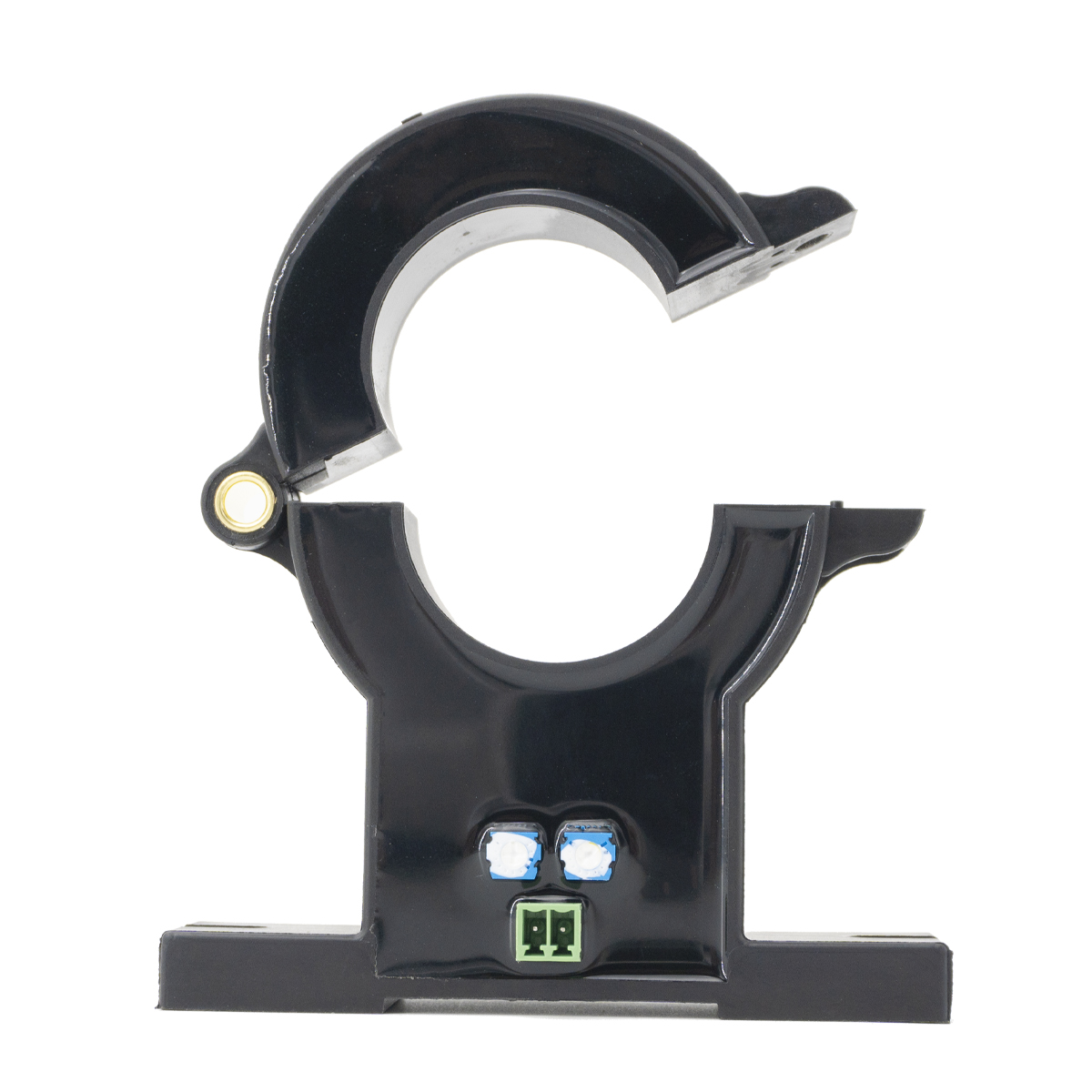

* Geteilte Struktur, einfach zu installieren.
Anwendung
* Geschwindigkeitsregelung der Wechselstromfrequenzumwandlung.
* Servomotor-Traktion.
* Unterbrechungsfreie Stromversorgung (USV).
* Schweißgerät, Batteriestromversorgung.
Produktparameter
| Typ | TR2231B-LKH24 | |||
| Ich PN | Bewerteter Input | 600A Wechselstrom | 1000A Wechselstrom | 1500A Wechselstrom |
| Ich schreibe eine PM | Messbereich | 660A Wechselstrom | 1110A Wechselstrom | 1650A Wechselstrom |
| V AUS | Nennausgangsstrom | 4-20mA | ||
| V C | Stromversorgung | +24V DC（± 5%） | ||
| Ich o | Offset-Strom | ≤4 ± 0,1 mA | ||
| ε L | Linearität | ≤1 %FS | ||
| X | Gesamtgenauigkeit | ±1 % FS | ||
| BW | Frequenzbandbreite: 3 dB | 20Hz-6KHz | ||
| di/dt genau befolgt | >1A/ms | |||
| V O | Null-Offset-Strom | ≤4 ± 0,1 mA | ||
| T R | Ansprechzeit | <200Ω | ||
| R M | Lastwiderstand | ≤250Ω | ||
| V D | Isolationsspannung | 50 Hz, 1 Minute, 3 kV | ||
| Ich OT | Offset-Stromdrift | ≤0,005mA/℃ | ||
| Ich raus | Amplitudenstrom-Temperaturdrift | ≤0,01 mA/℃ | ||
| T A | Umgebungstemperatur | -40-+85℃ | ||
| Ich c | Aktueller Verbrauch | ≤30mA+Is | ||
| T S | Umgebungstemperatur bei Lagerung | -40-+95℃ | ||
| W | Masse | ≈280g | ||
@TA=25℃, sofern nicht anders angegeben

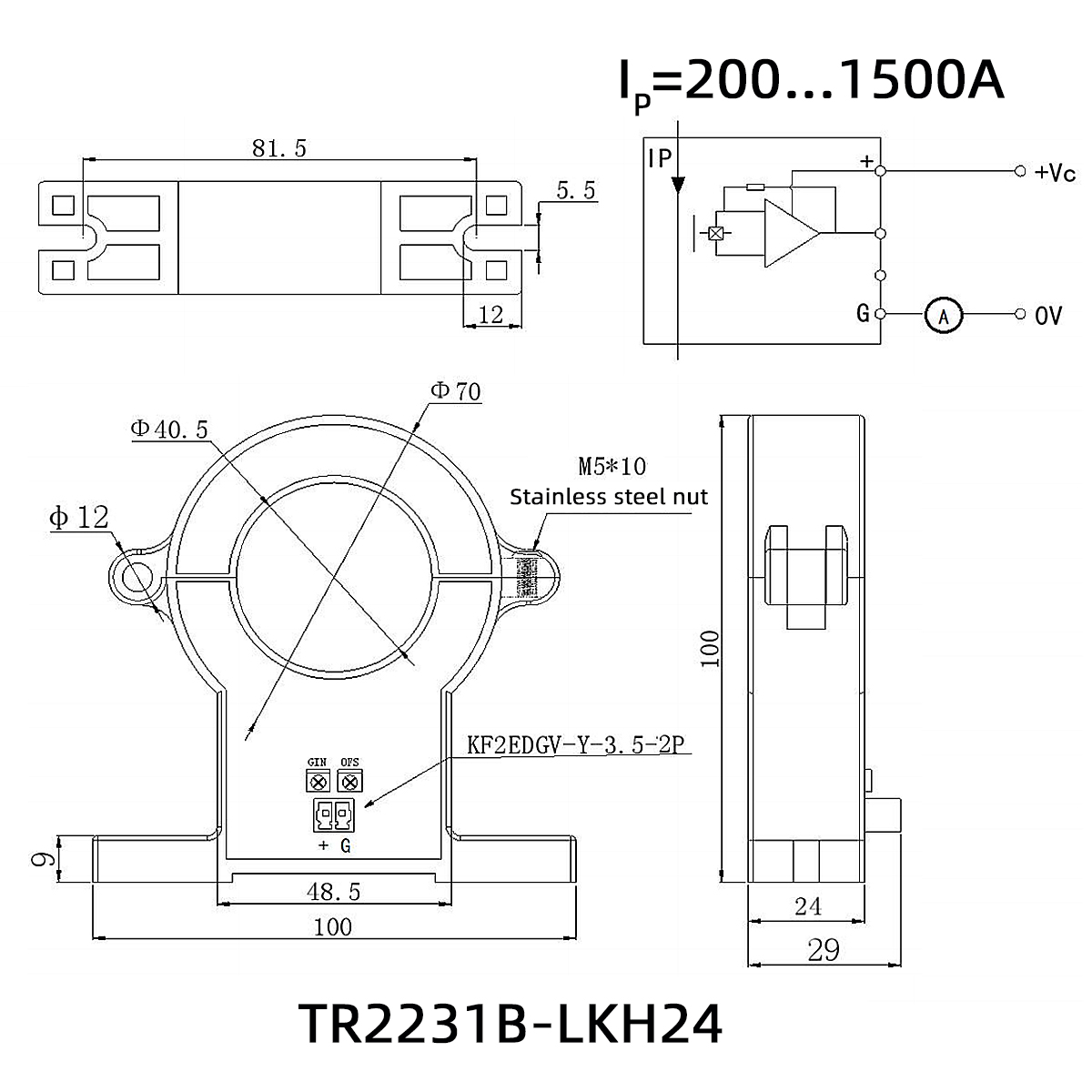

Struktur und Dimension
Bemerkungen
Eine falsche Verkabelung kann zur Beschädigung des Sensors führen. VOUT ist positiv, wenn IP in Pfeilrichtung fließt. Die Temperatur der Primärsammelschiene darf 130 °C nicht überschreiten.
