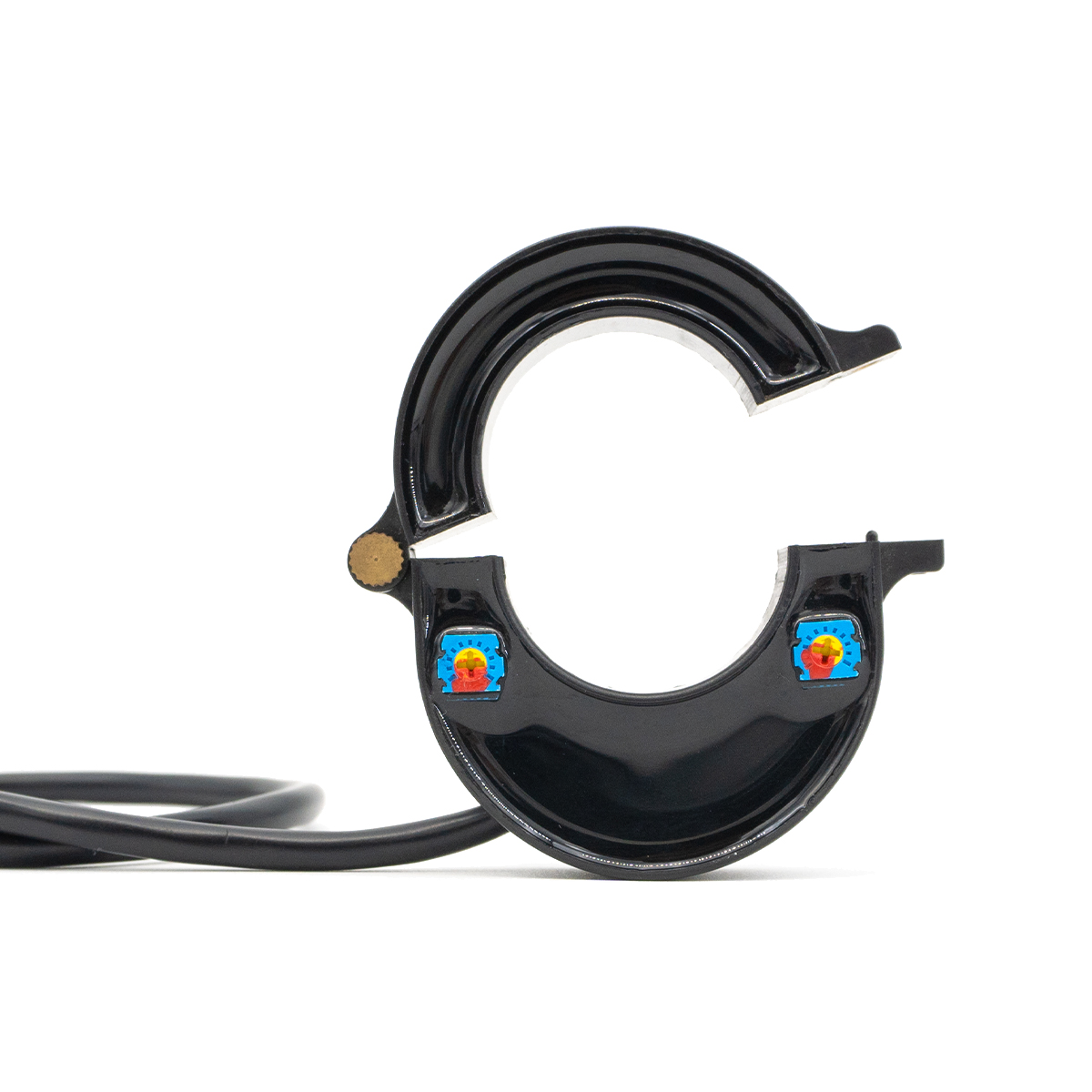

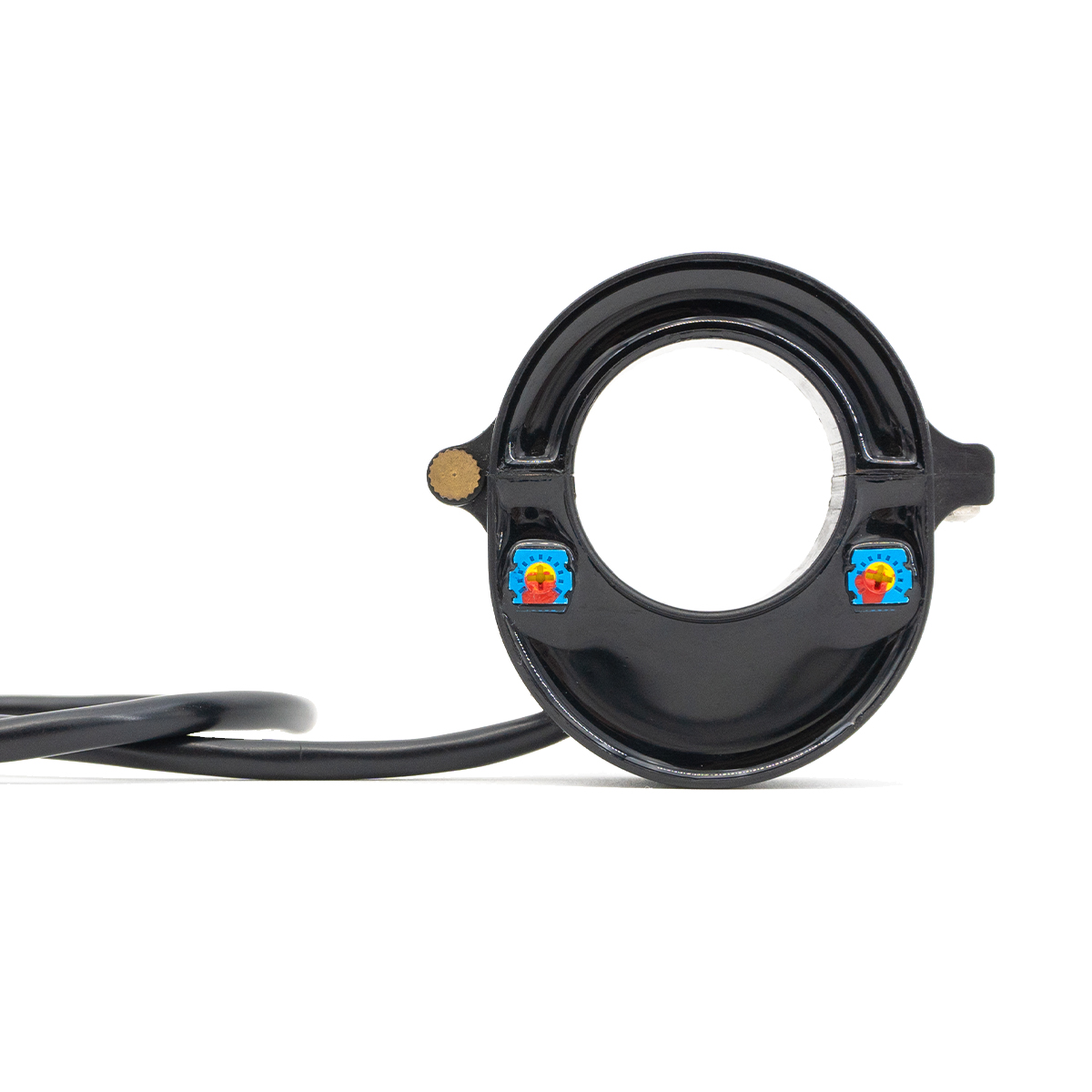

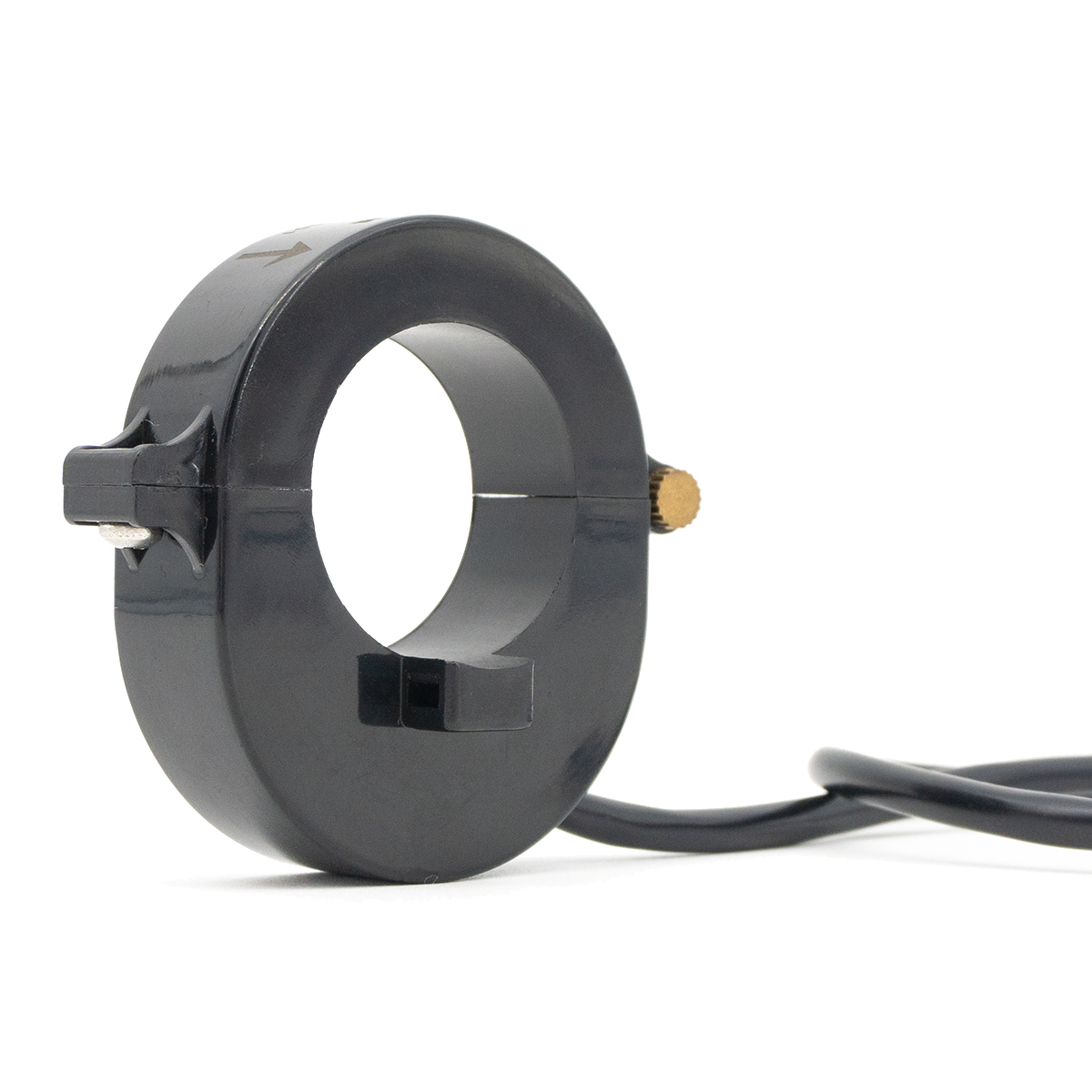

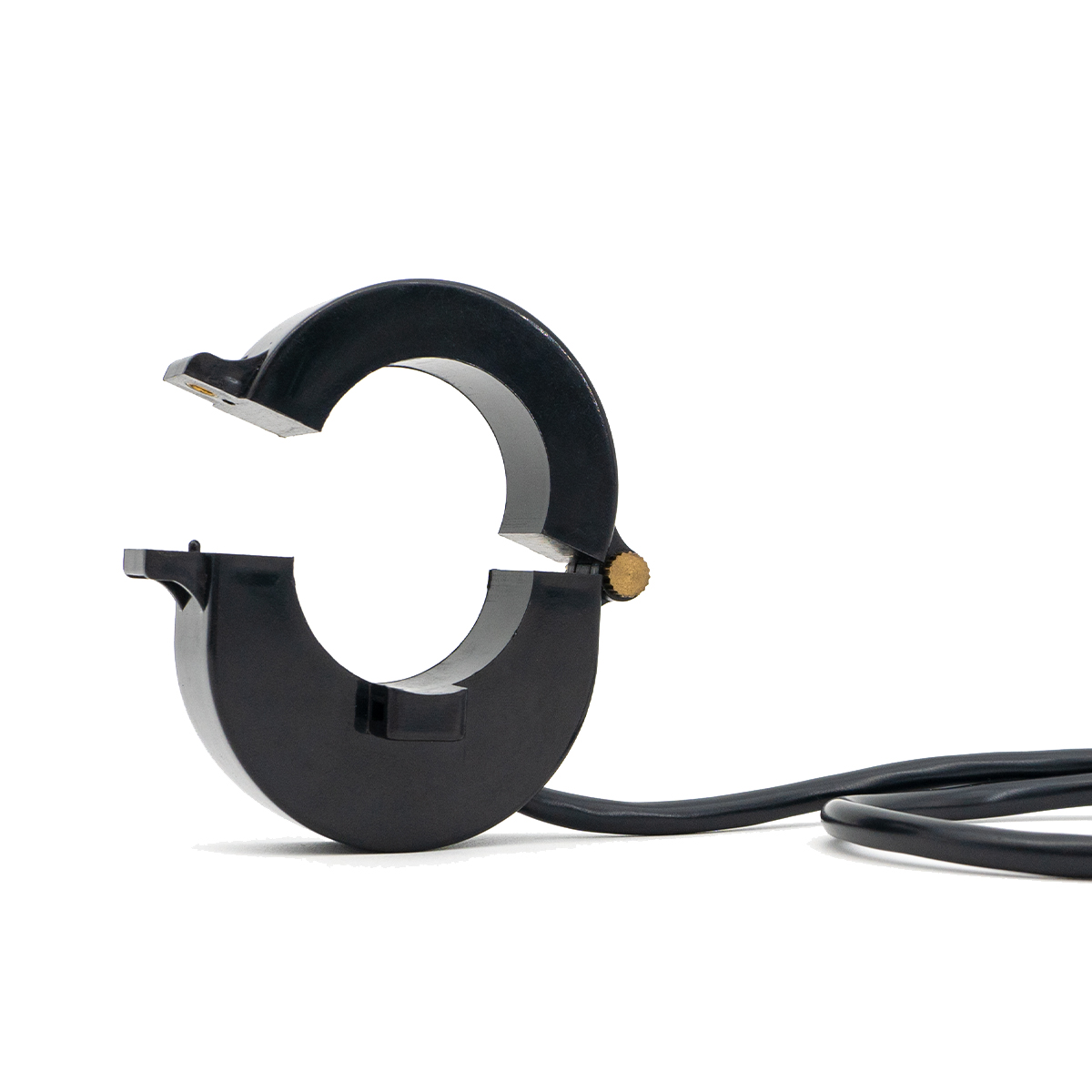

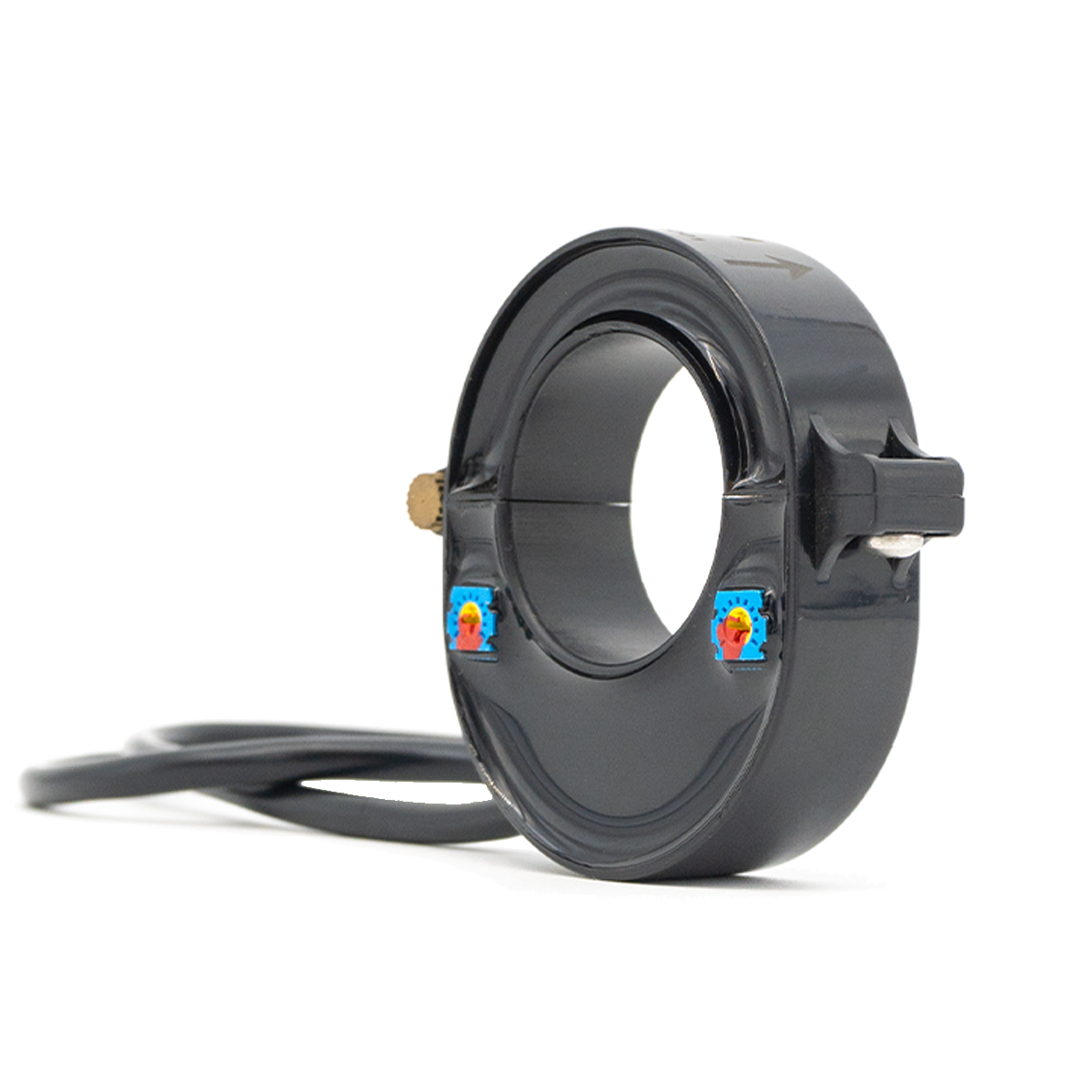

TR0240-LKH
TR
50000
T/T, Western Union, Paypal
Shanghai, China
Produktmerkmale
* Hochisoliert zwischen Primär- und Sekundärseite.
* Kleine Größe, geringes Gewicht.
* Keine Einfügungsdämpfung, geringer Stromverbrauch.
* Großer Erfassungsbereich.
Produktanwendung
Wird in den Bereichen Elektrizität, Industrieautomation, Maschinen, Automobil, Haushaltsgeräte und anderen Industrien und Bereichen eingesetzt.
Produktparameter
| Spezifikation | 100A/4V | 200A/4V | 400A/4V | Einheit | |
| Ich PN | Primärer Nenneingangsstrom | 100 | 200 | 400 | A |
| Ich P | Primärer Strommessbereich | 0-200 | 0-400 | 0-800 | A |
| V SN | Sekundäre Nennausgangsspannung | 4 | V | ||
| V C | Die Stromversorgungsspannung | ±12-15(±5%) | V | ||
| Ich C | Aktueller Verbrauch | <25 | mA | ||
| V d | Isolationsspannung | Zwischen Primär- und Sekundärkreis: 2,5 kV/50 Hz/1 Min | |||
| ε L | Linearität | <1 | %FS | ||
| X | Präzision | TA =25℃:≤±1 | % | ||
| V0 | Offsetspannung | TA =25℃:≤±25 | mV | ||
| V OM | Magnetische Offsetspannung | IP =0 nach 3*IPN:≤±10 | mV | ||
| V OT | Offset-Spannungs-Temperaturdrift | IP =0 TA =-40-+80℃:≤±1 | mV/℃ | ||
| T r | Ansprechzeit | ≤7 | μS | ||
| f | Bandbreite (-3dB) | DC-20 | kHz | ||
| T A | Arbeitstemperatur | -40-+80 | ℃ | ||
| T S | Lagertemperatur | -45-+85 | ℃ | ||
| R L | Lastwiderstand | TA =25℃:≥10 | kΩ | ||

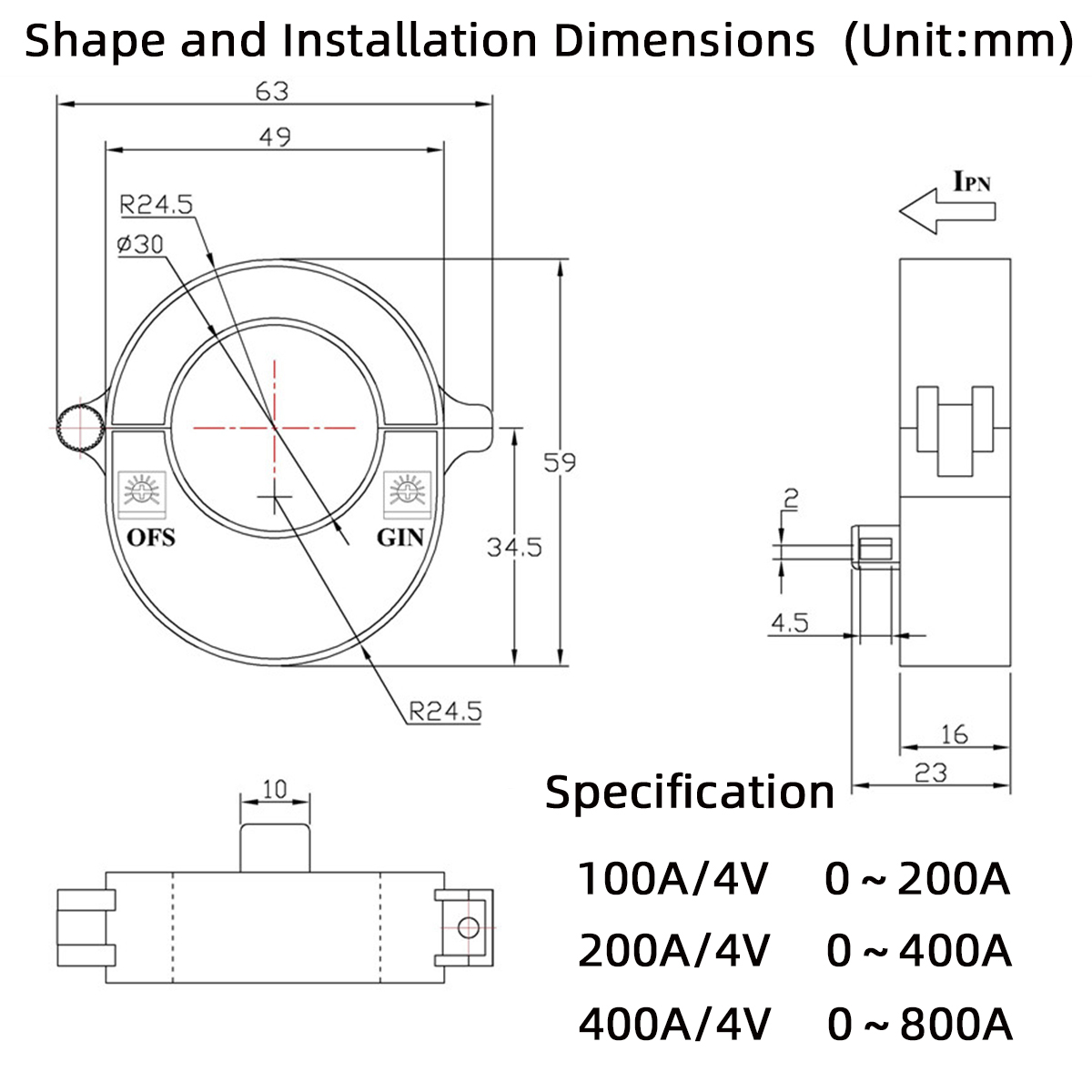

Form und Einbaumaße

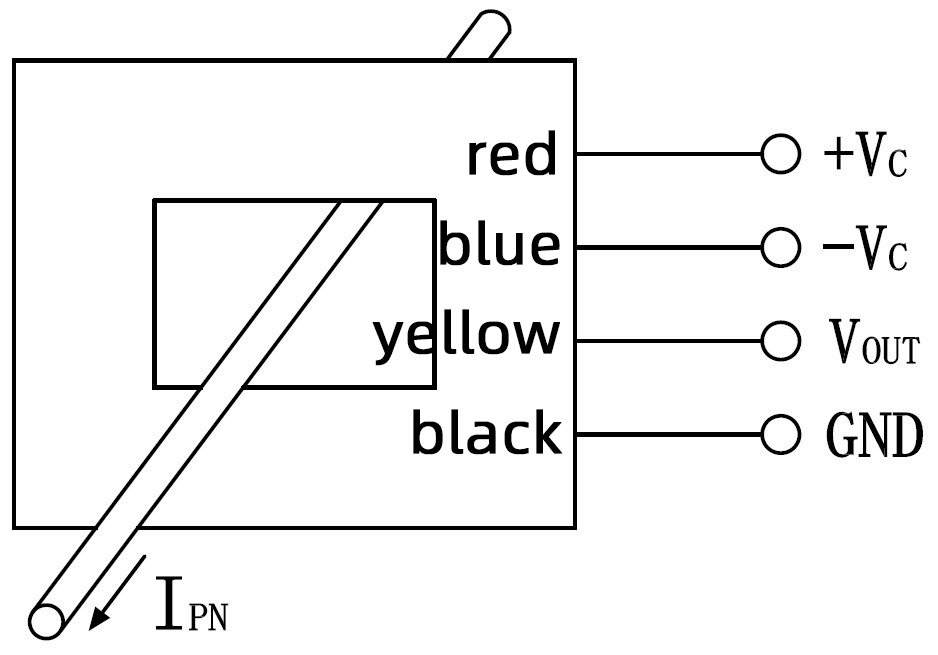

Schaltungsverbindungsdiagramm
Notiz:
GIN: Amplitudenanpassung
Vorsichtsmaßnahmen bei der Installation
Der Sensor muss korrekt verdrahtet sein, da sonst die internen Komponenten des Sensors beschädigt werden können.
Die dynamische Leistung (DI/DT und Reaktionszeit) ist am besten, wenn die Eingangsstromreihe vollständig mit der primären Perforation gefüllt ist.
