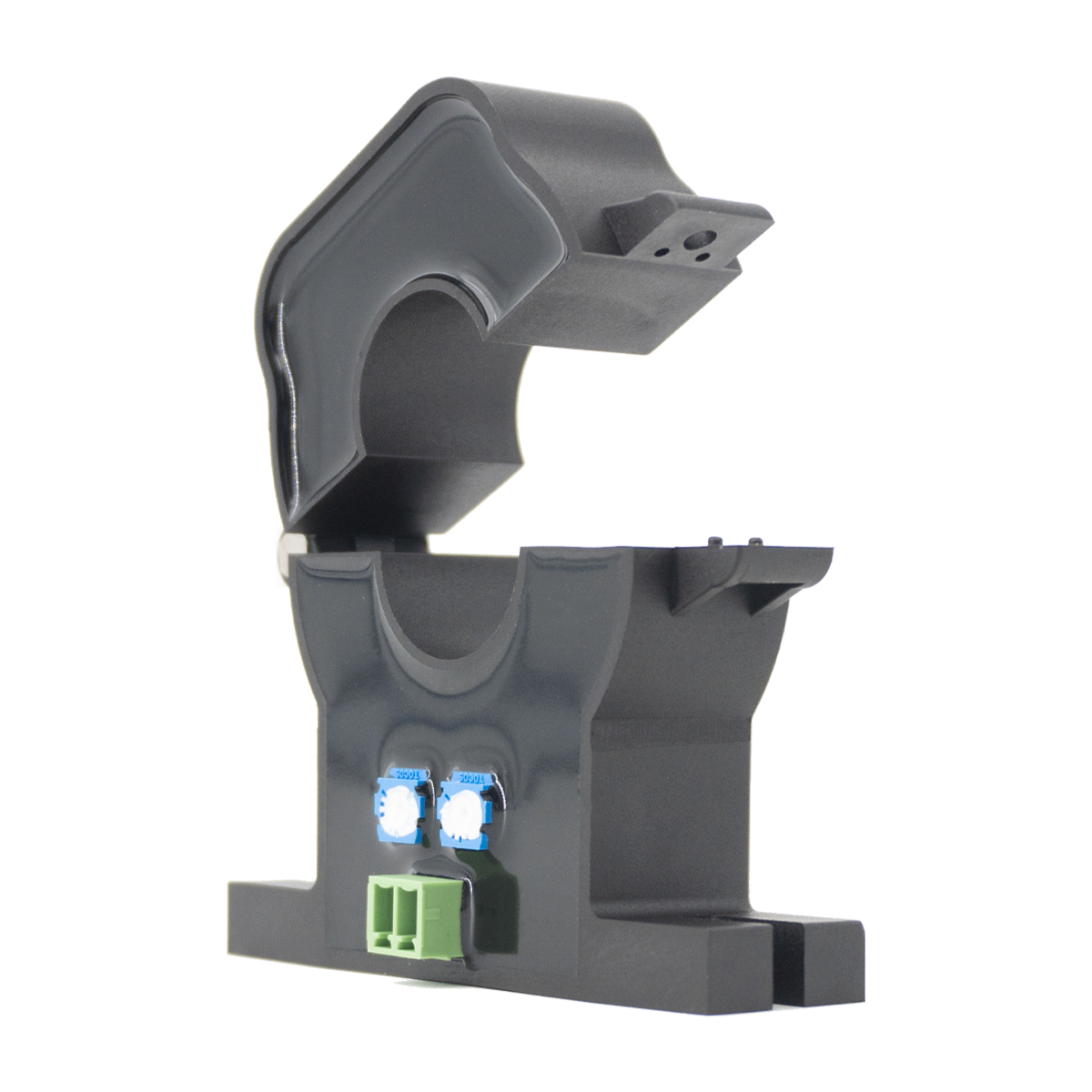

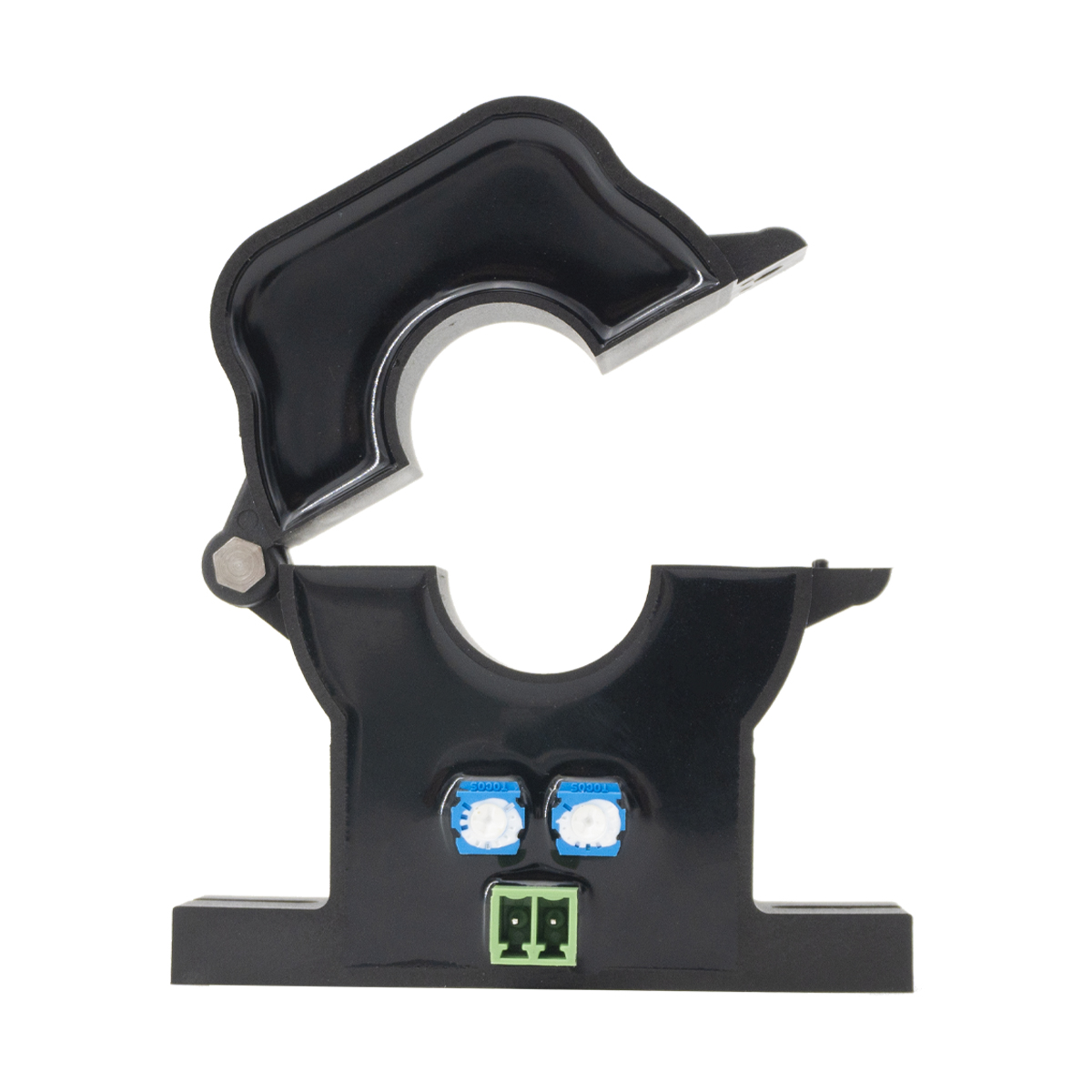

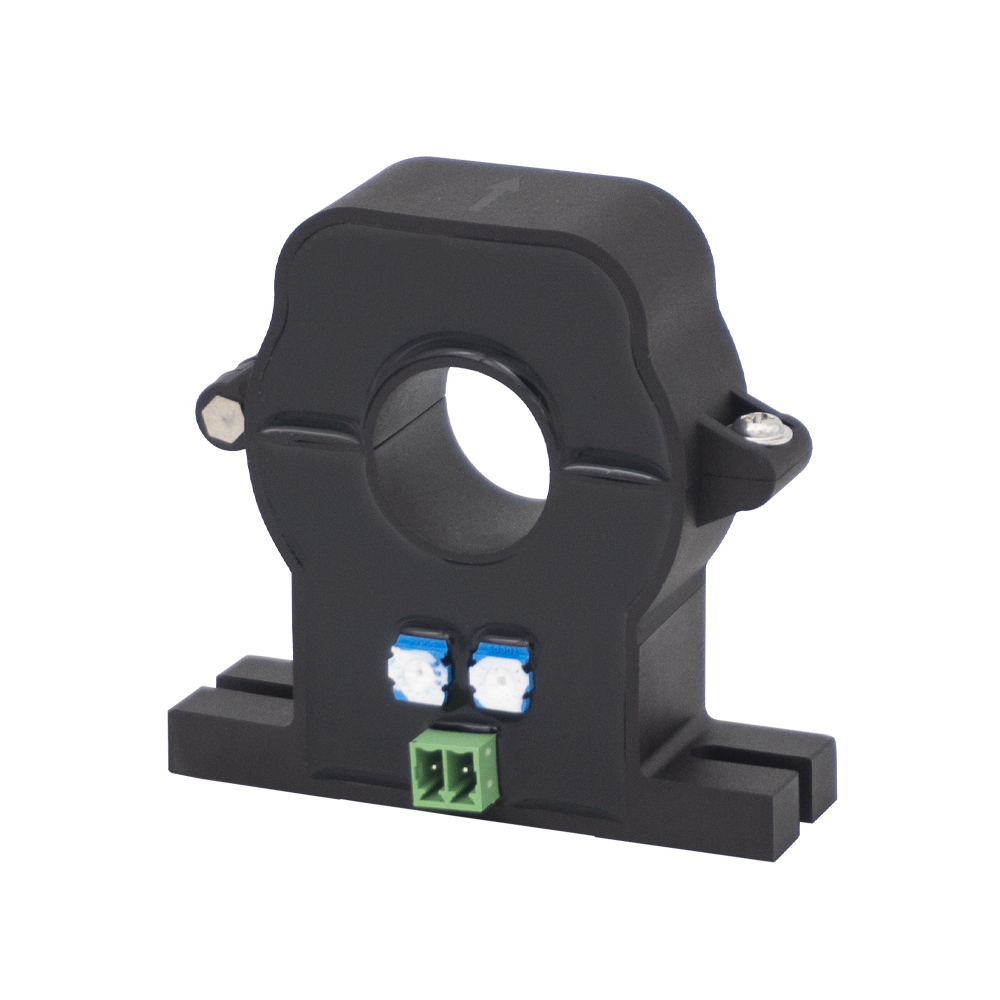

AC 50A DC 4~20mA Hall-Effekt-Sensor Split-Core-Stromsensor für Energiemanagement

Ein Hall-Effekt-Sensor ist ein elektronisches Gerät, das das Vorhandensein, die Stärke oder die Richtung eines Magnetfelds erkennt und es in ein elektrisches Signal umwandelt. Basierend auf dem Hall-Effekt-Prinzip erzeugt es eine Spannung proportional zum magnetischen Fluss senkrecht zum Sensor, wenn ein Strom durch einen dünnen Leiter fließt. Hall-Sensoren können sowohl DC- als auch AC-Magnetfelder messen und sind daher äußerst vielseitig für verschiedene Industrie-, Automobil- und Verbraucheranwendungen.

Verfügbarkeitsstatus:



erkundigen 天猫购买

Modell:
TR2239B-LKH24
Produktmarke:
TR

Hauptmerkmale

Produktmerkmale

* Misst AC-, DC- und gepulste Signale.

* Hervorragende Genauigkeit, gute Linearität.

* Starke Beständigkeit gegen externe Störungen, hohes Gleichtaktunterdrückungsverhältnis.

* Geringe Temperaturdrift, geringer Stromverbrauch, breites Frequenzband.

* Geteilte Struktur, einfach zu installieren.

Anwendung

* Geschwindigkeitsregelung der Wechselstromfrequenzumwandlung.

* Servomotor-Traktion.

* Unterbrechungsfreie Stromversorgung (USV).

* Schweißgerät, Batteriestromversorgung.

Produktparameter

Typ		TR2239B-LKH24
Ich _PN	Bewerteter Input	50A Wechselstrom	100A Wechselstrom	300A Wechselstrom
Ich _{schreibe eine PM}	Messbereich	55A Wechselstrom	110A Wechselstrom	330A Wechselstrom
V _AUS	Nennausgangsstrom	4~20mA
V _C	Stromversorgung	+24V DC（± 5%）
Ich _o	Offset-Strom	≤4 ± 0,1 mA
εL	Linearität	≤1 % FS
X	Gesamtgenauigkeit	±1 % FS
BW	Frequenzbandbreite: 3 dB	20Hz-6KHz
di/dt genau befolgt		>1A/ms
V _O	Null-Offset-Strom	≤4 ± 0,1 mA
T _R	Ansprechzeit	<200Ω
R _M	Lastwiderstand	≤250Ω
V _D	Isolationsspannung	50 Hz, 1 Minute, 3 kV
Ich _OT	Offset-Stromdrift	≤0,005mA/℃
Ich _raus	Amplitudenstrom-Temperaturdrift	≤0,01 mA/℃
T _A	Umgebungstemperatur	-40-+85℃
Ich _c	Aktueller Verbrauch	≤30mA+Is
T _S	Umgebungstemperatur bei Lagerung	-40-+95℃
W	Masse	≈80g

@TA=25℃, sofern nicht anders angegeben

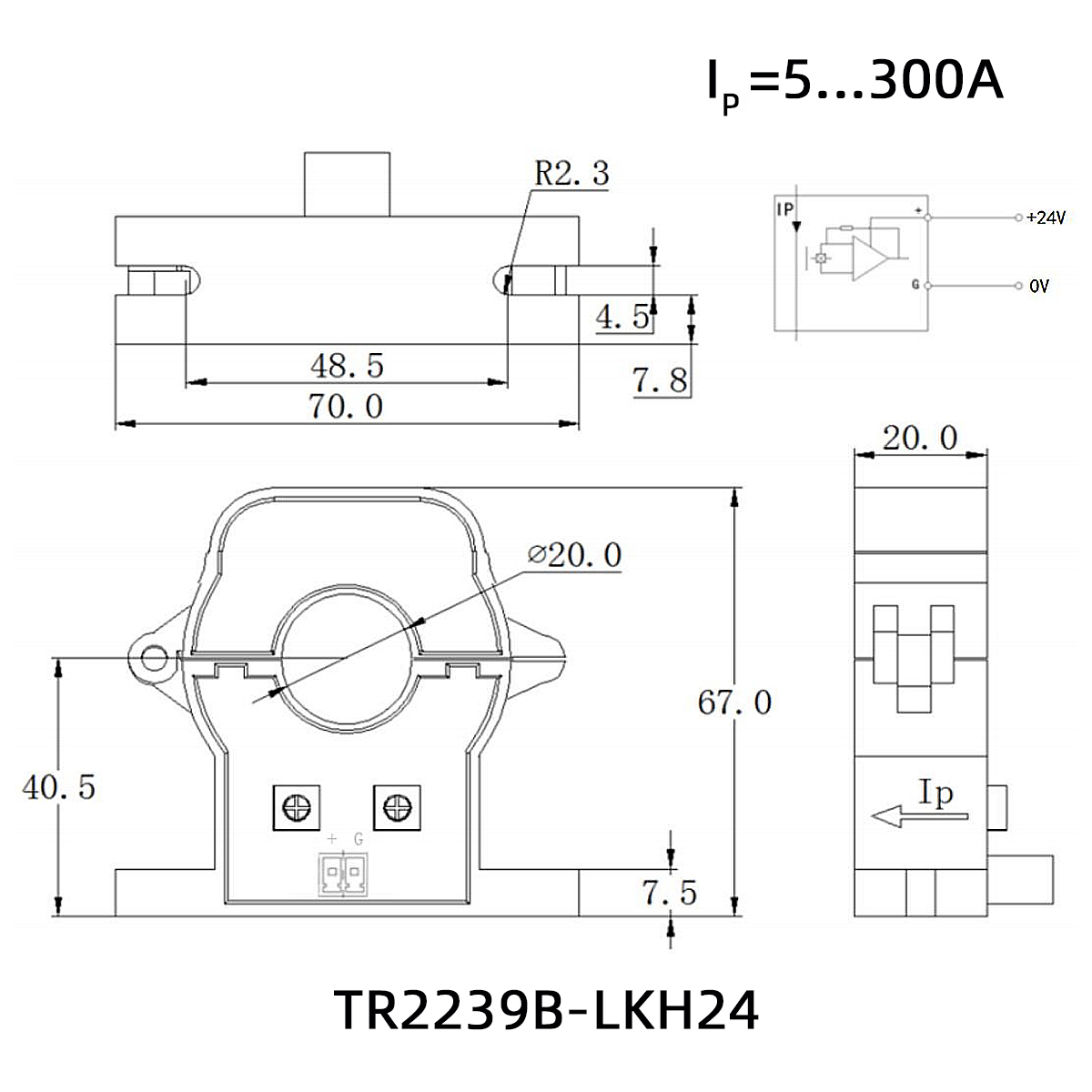

Struktur und Dimension

Bemerkungen

Eine falsche Verkabelung kann zur Beschädigung des Sensors führen. V _OUT ist positiv, wenn I _P in Pfeilrichtung fließt. Die Temperatur der Primärsammelschiene darf 130 °C nicht überschreiten.
