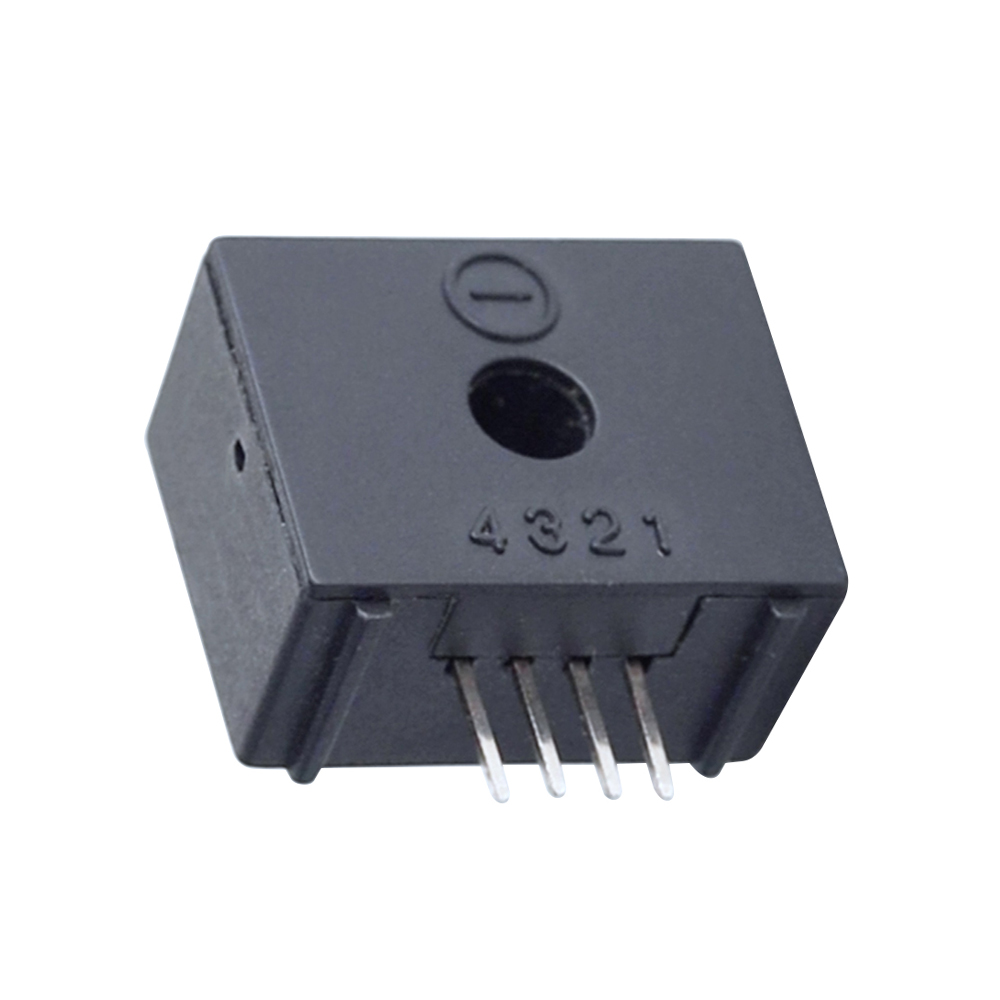

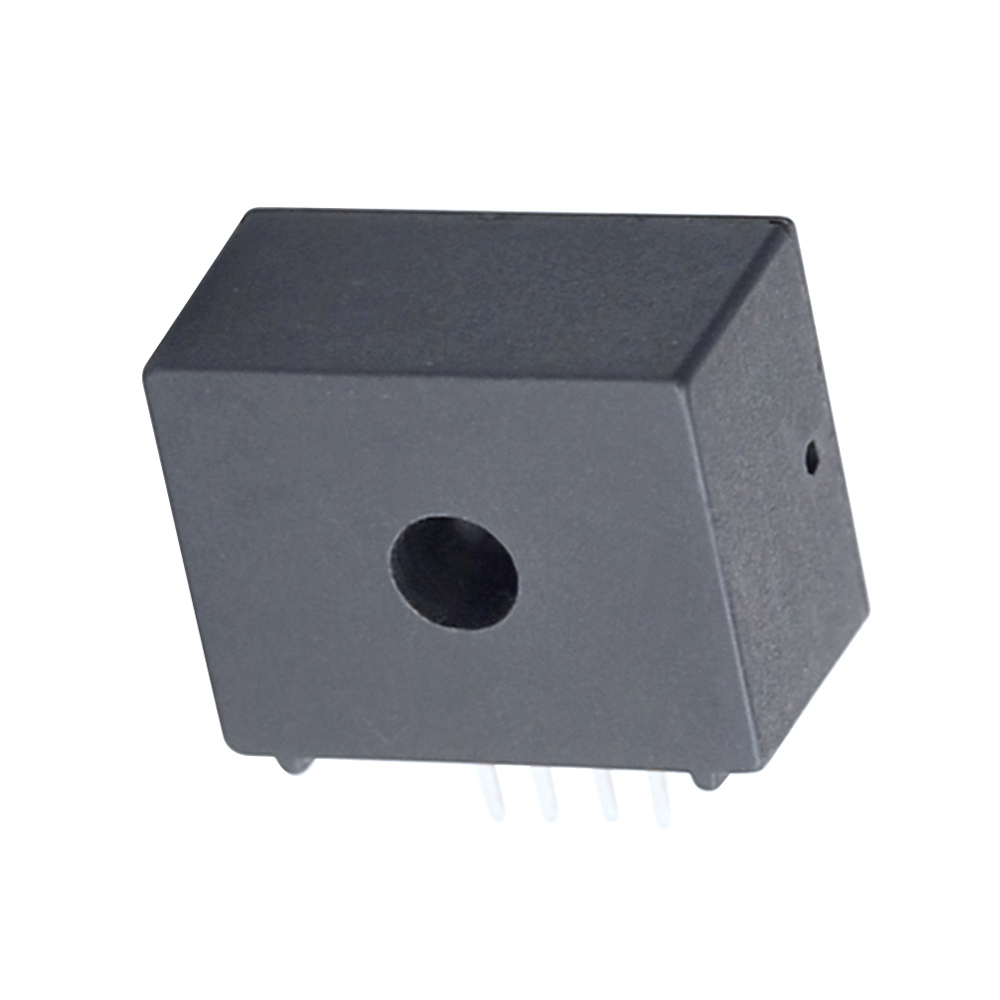

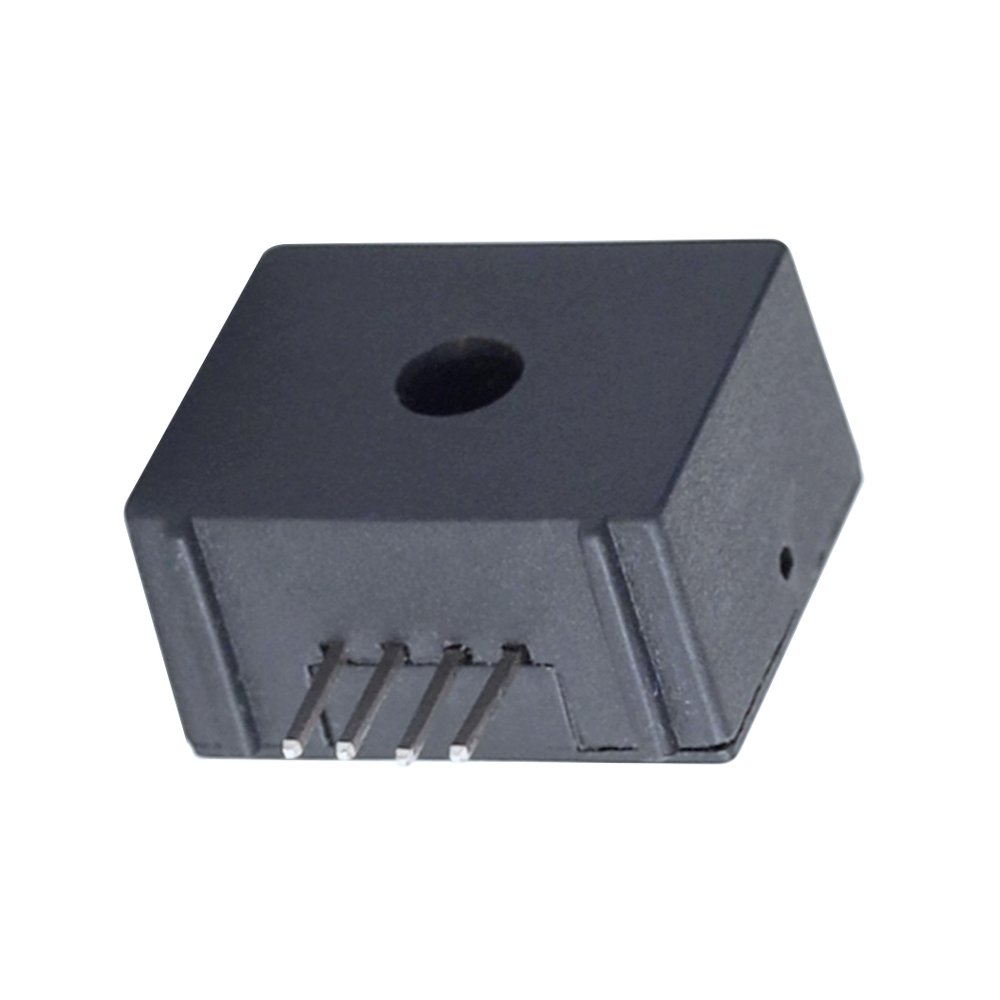

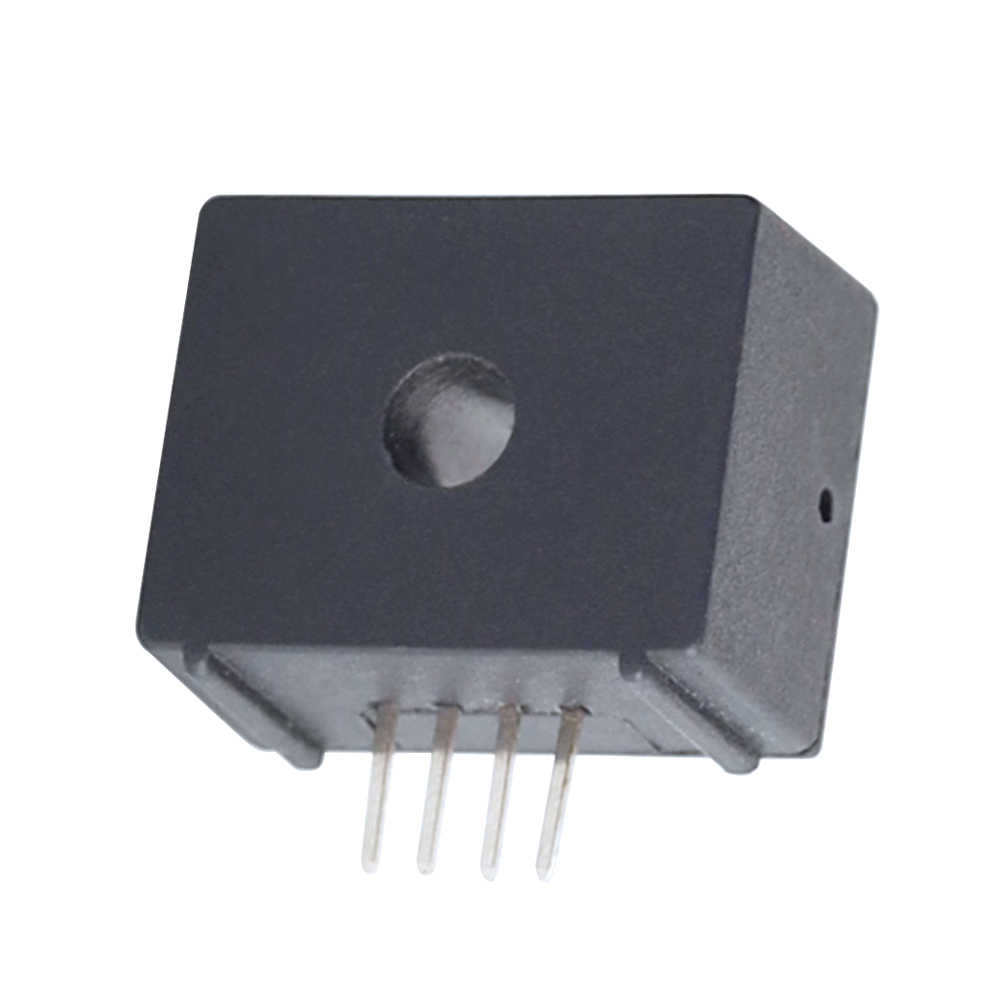

TR0219-LKH
TR
Produktmerkmale
* Misst AC-, DC- und gepulste Signale.
* Starke Beständigkeit gegen externe Störungen, hohes Gleichtaktunterdrückungsverhältnis.
* Geringe Temperaturdrift, geringer Stromverbrauch, breites Frequenzband.
* Perforierte Struktur, kein Einfügungsverlust.
Produktanwendung
* Geschwindigkeitsregelung der Wechselstromfrequenzumwandlung.
* Servomotor-Traktion.
* Unterbrechungsfreie Stromversorgung (USV).
* Schweißgerät, Batteriestromversorgung.
Technischer Parameter
| Spezifikation | 10A/1V | 20A/1V | 40A/1V | Einheit | |
|---|---|---|---|---|---|
| I PN | Primärer Nenneingangsstrom | 10 | 20 | 40 | A |
| I P | Primärer Strommessbereich | 0-20 | 0-40 | 0-60 | A |
| V SN | Sekundäre Nennausgangsspannung | 1 | V | ||
| V C | Die Versorgungsspannung | ±12-15(±5%) | V | ||
| I C | Stromverbrauch | <20 | mA | ||
| V d | Isolationsspannung | Zwischen Primär- und Sekundärkreis: 2,5 kV/50 Hz/1 Min | |||
| ε L | Linearität | <1 | %FS | ||
| X | Präzision | TA=25℃:≤±1 | % | ||
| V 0 | Offsetspannung | TA =25℃:≤±30 | mV | ||
| V OM | Magnetische Offsetspannung | IP =0 nach 3*I PN :≤±20 | mV | ||
| V OT | Offsetspannung Temperaturdrift | IP = 0, TA = -25-+75 ℃: ≤ ± 1 | mV/℃ | ||
| T r | Reaktionszeit | ≤3 | μS | ||
| f | Bandbreite (-3 dB) | DC-10 | kHz | ||
| T A | Arbeitstemperatur | -25-+75 | ℃ | ||
| T S | Lagertemperatur | -45-+85 | ℃ | ||
| R L | Lastwiderstand | TA =25℃:≥10 | kΩ | ||

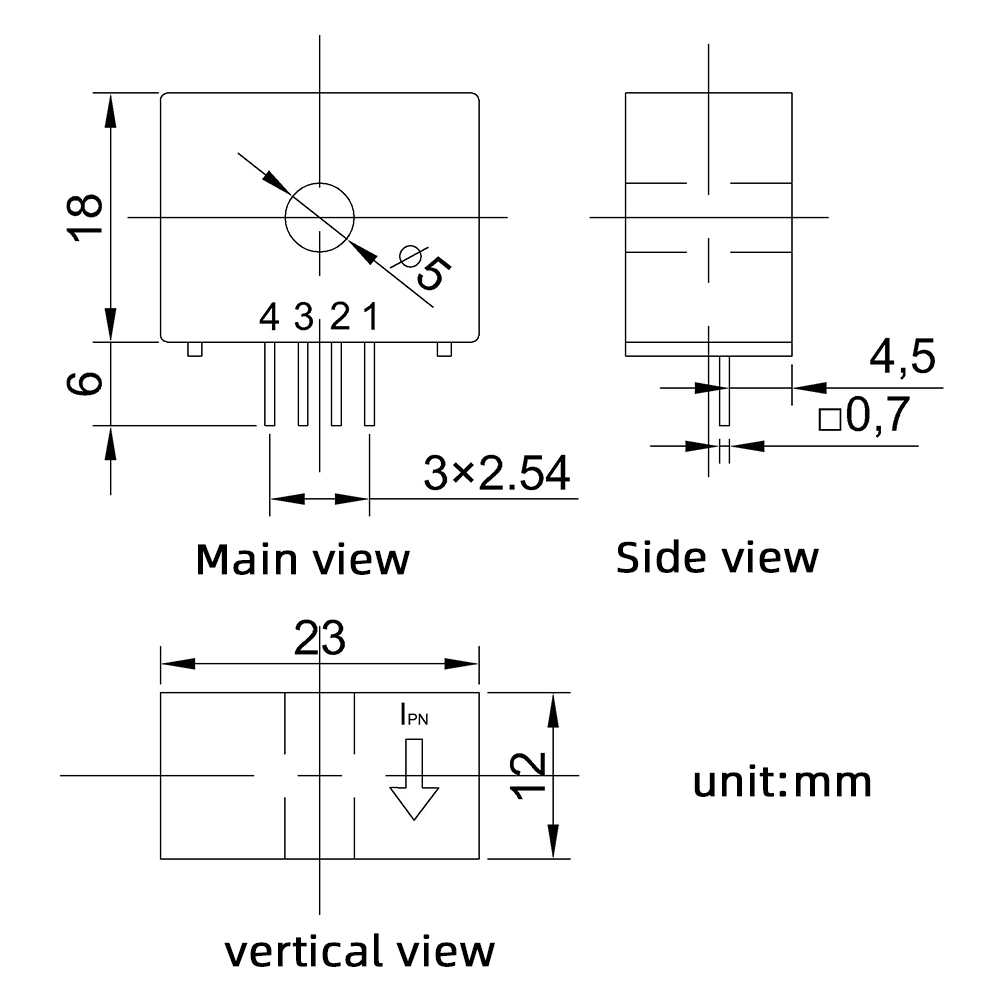

Form und Einbaumaße

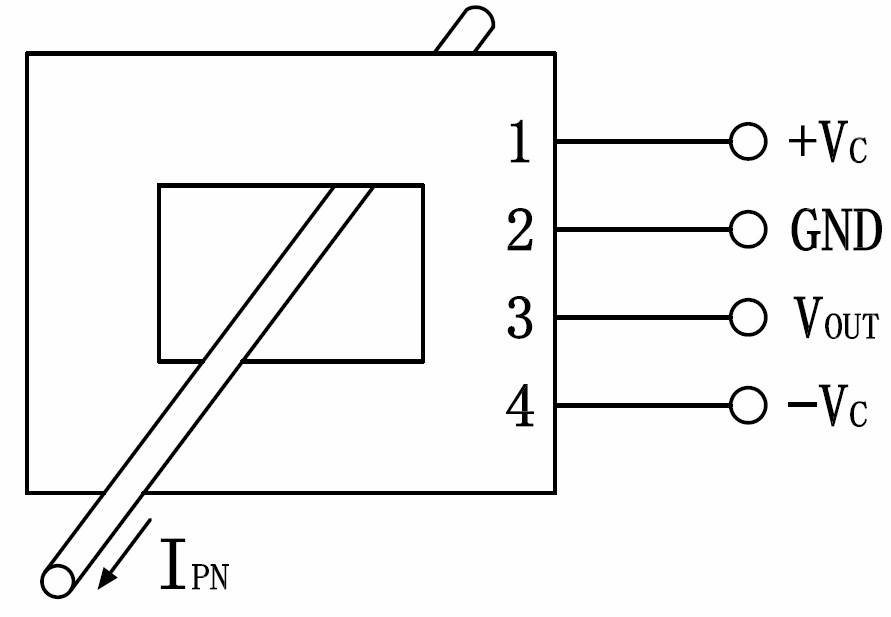

Schaltungsverbindungsdiagramm
Notiz:
Vorsichtsmaßnahmen bei der Installation
Der Sensor muss korrekt verdrahtet sein, da sonst die internen Komponenten des Sensors beschädigt werden können.
Wenn der Sensor auf die Leiterplatte gelötet wird, muss er mit einem Niedertemperatur-Lötkolben gelötet werden, und die Zeit sollte nicht zu lang sein, und zweitens sollten die Stifte nicht zu stark gequetscht werden, da sonst die interne Verbindung geöffnet werden kann.
