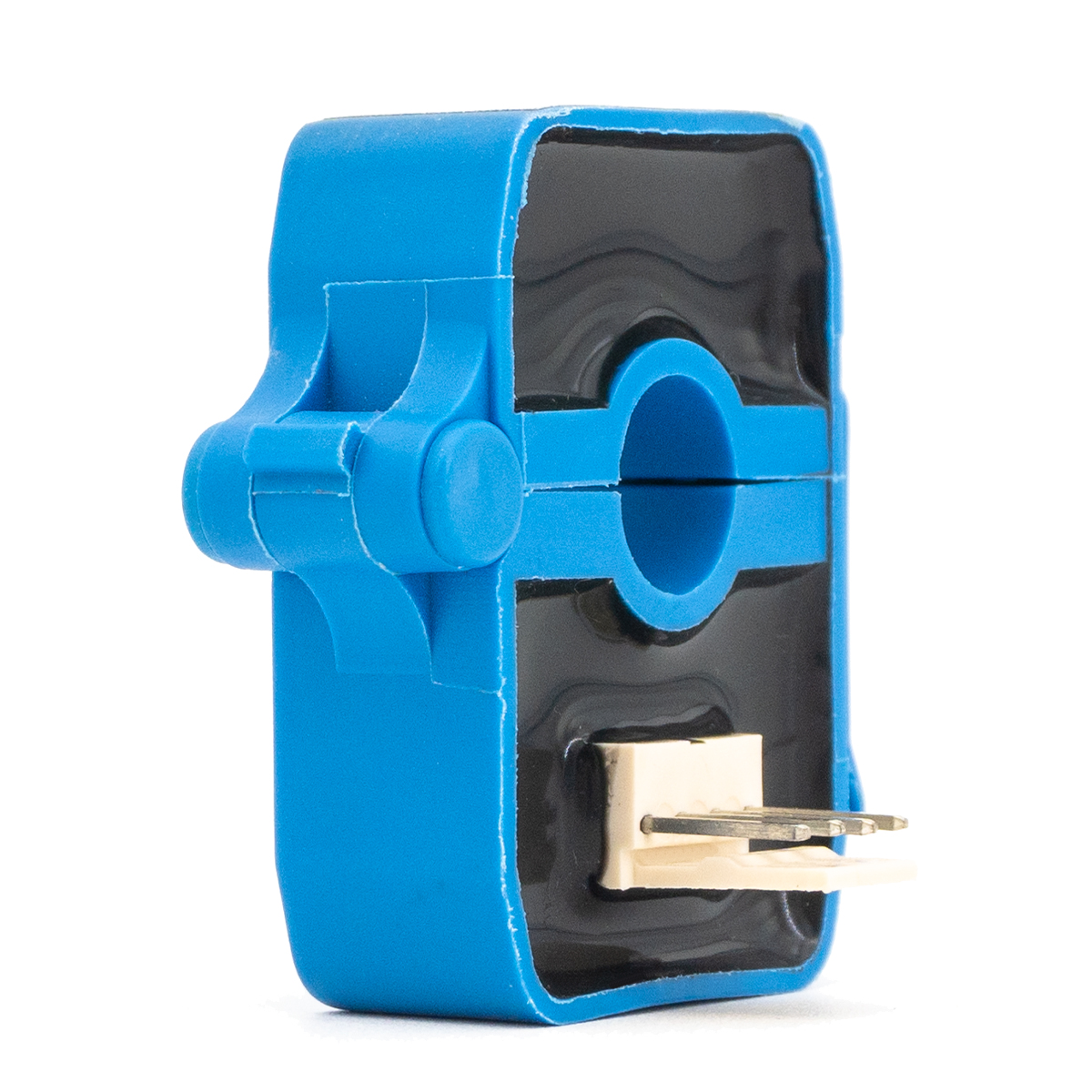

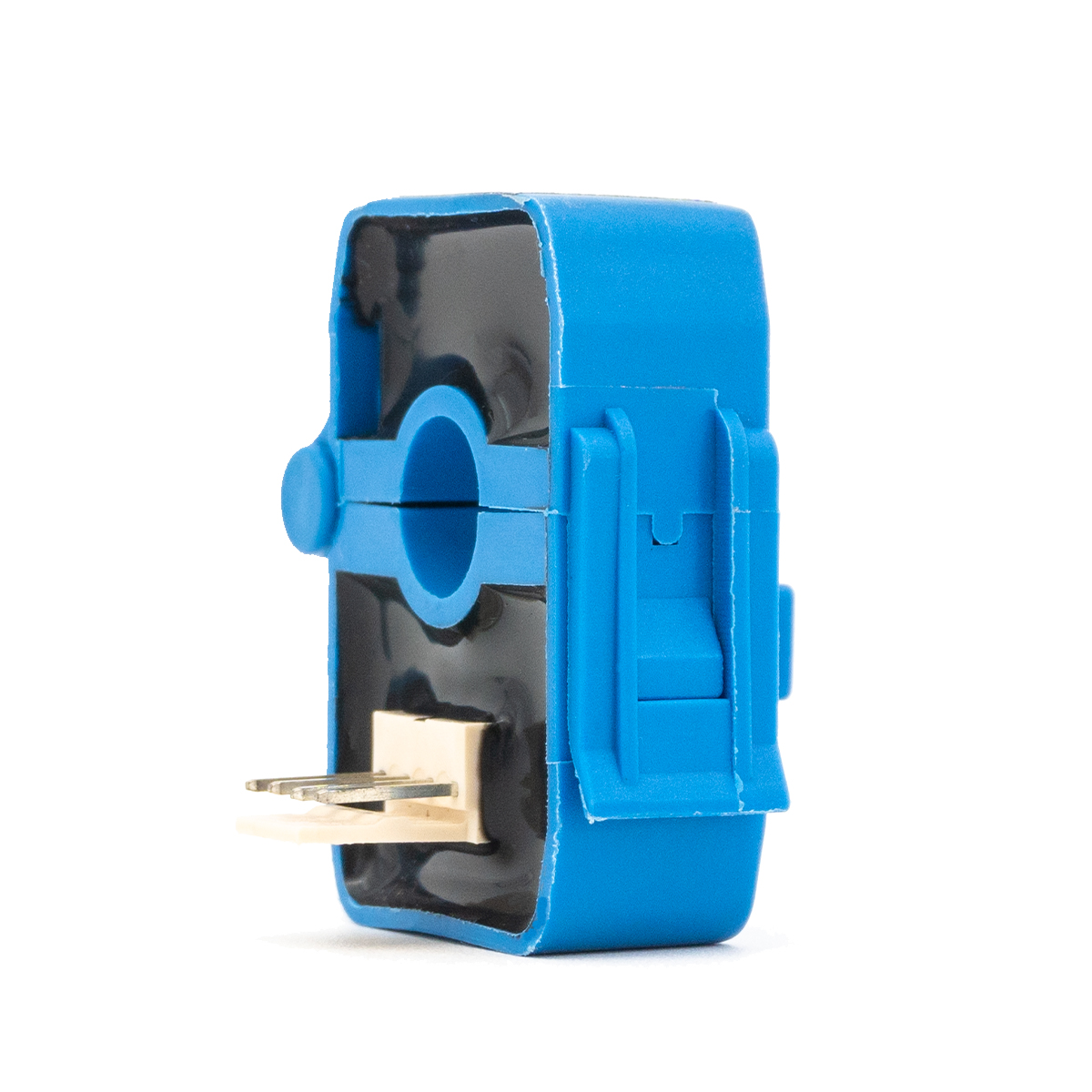

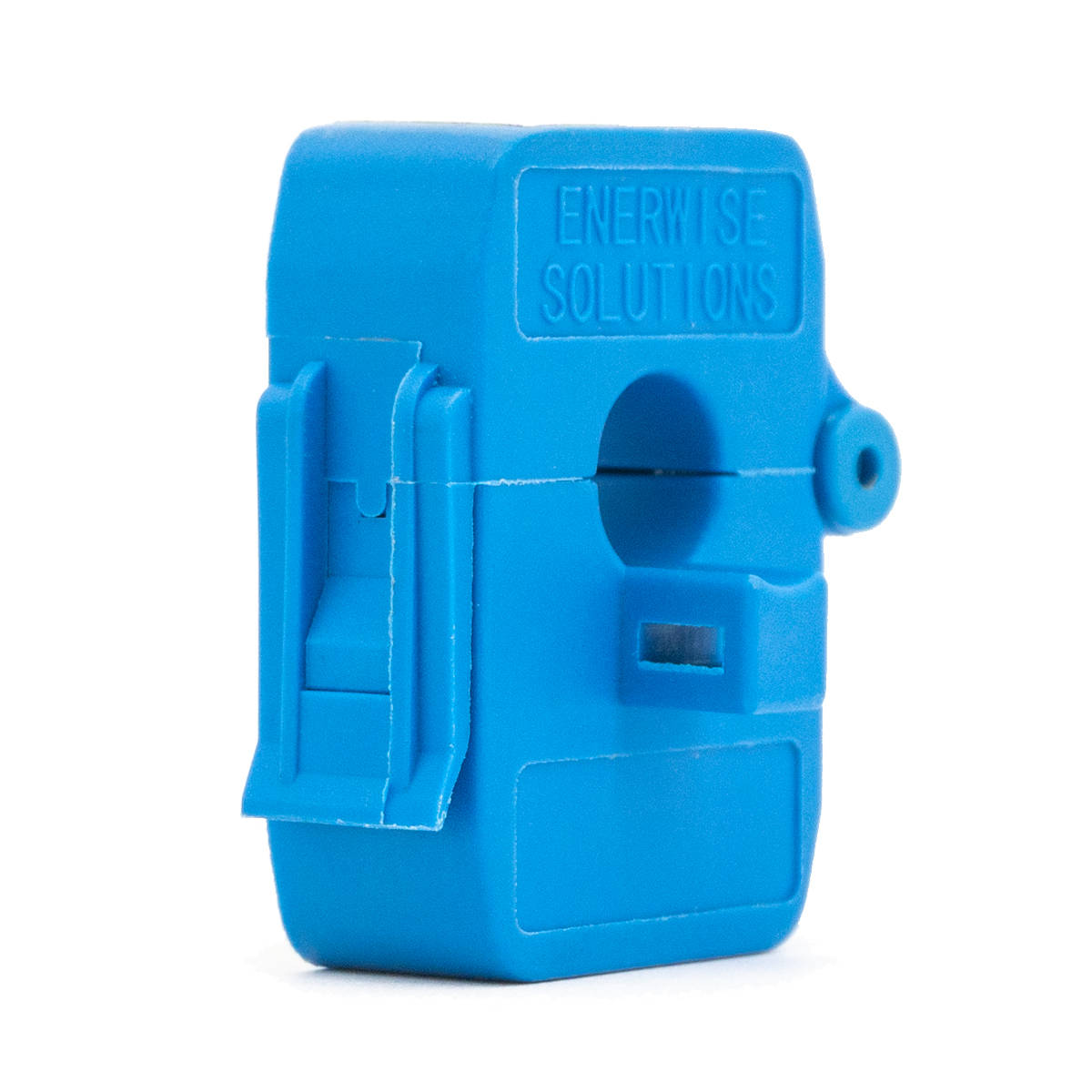

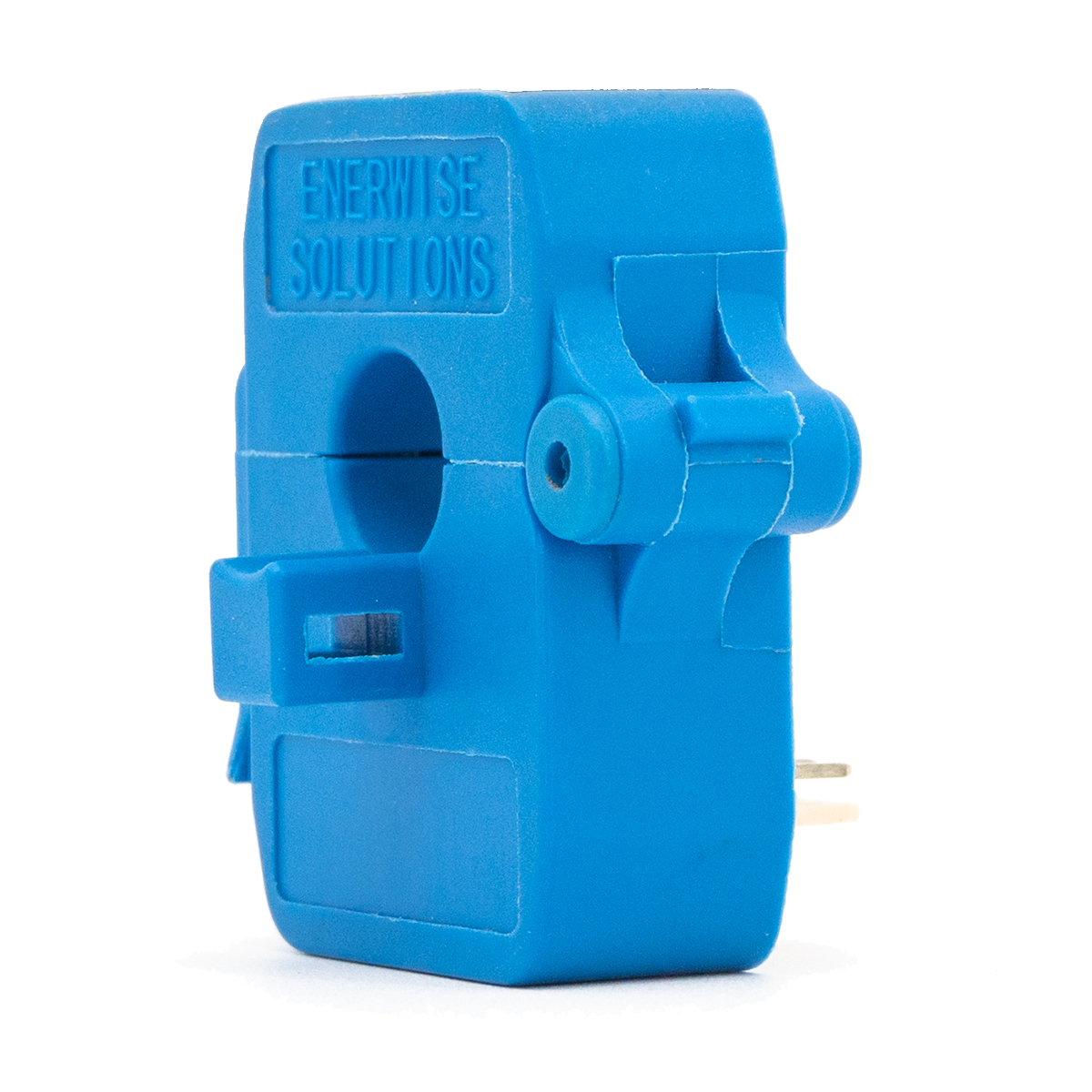

TR0257-LKH
TR
Produktmerkmale
* Misst AC-, DC- und gepulste Signale.
* Starke Beständigkeit gegen externe Störungen, hohes Gleichtaktunterdrückungsverhältnis.
* Geringe Temperaturdrift, geringer Stromverbrauch, breites Frequenzband.
* Perforierte Struktur, kein Einfügungsverlust.

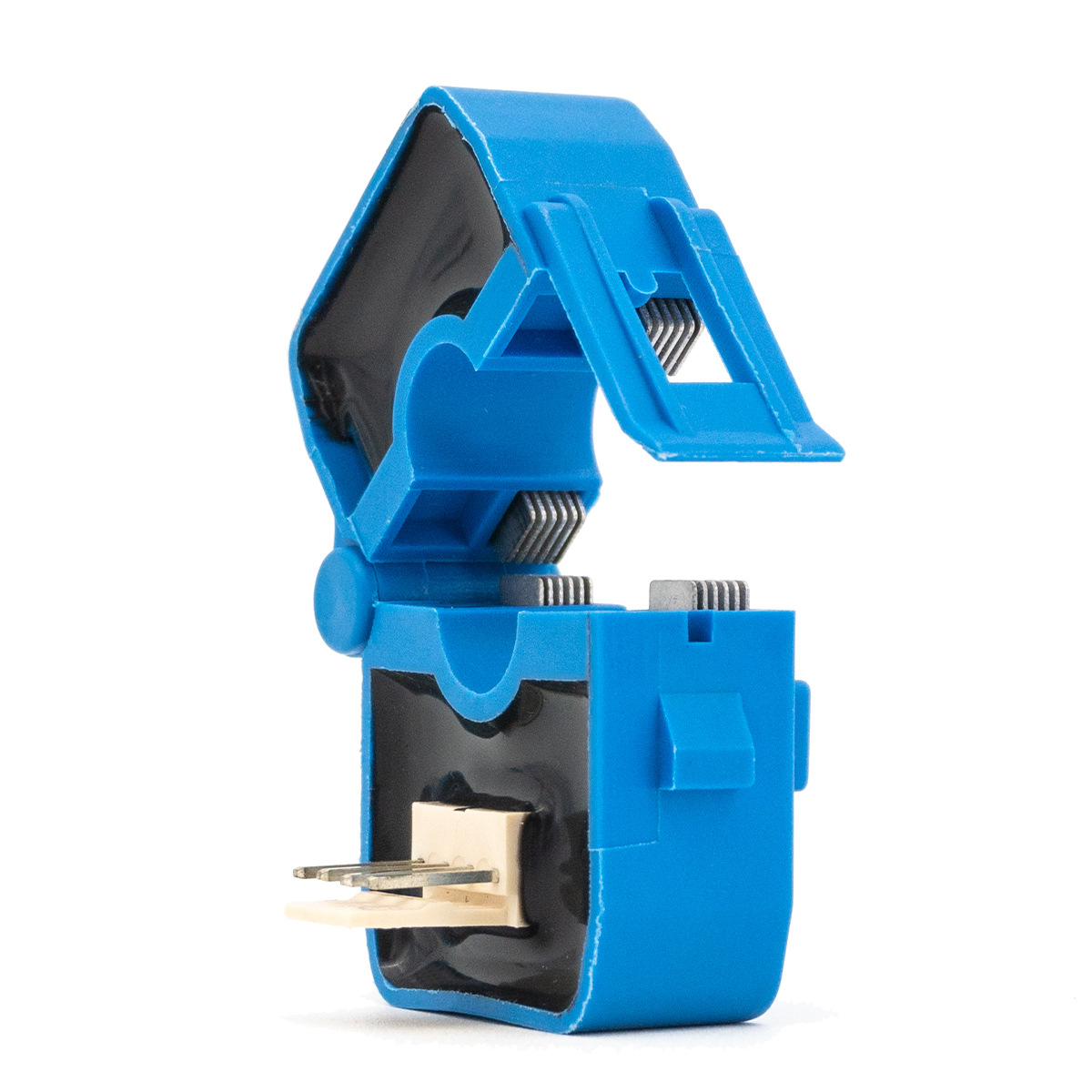

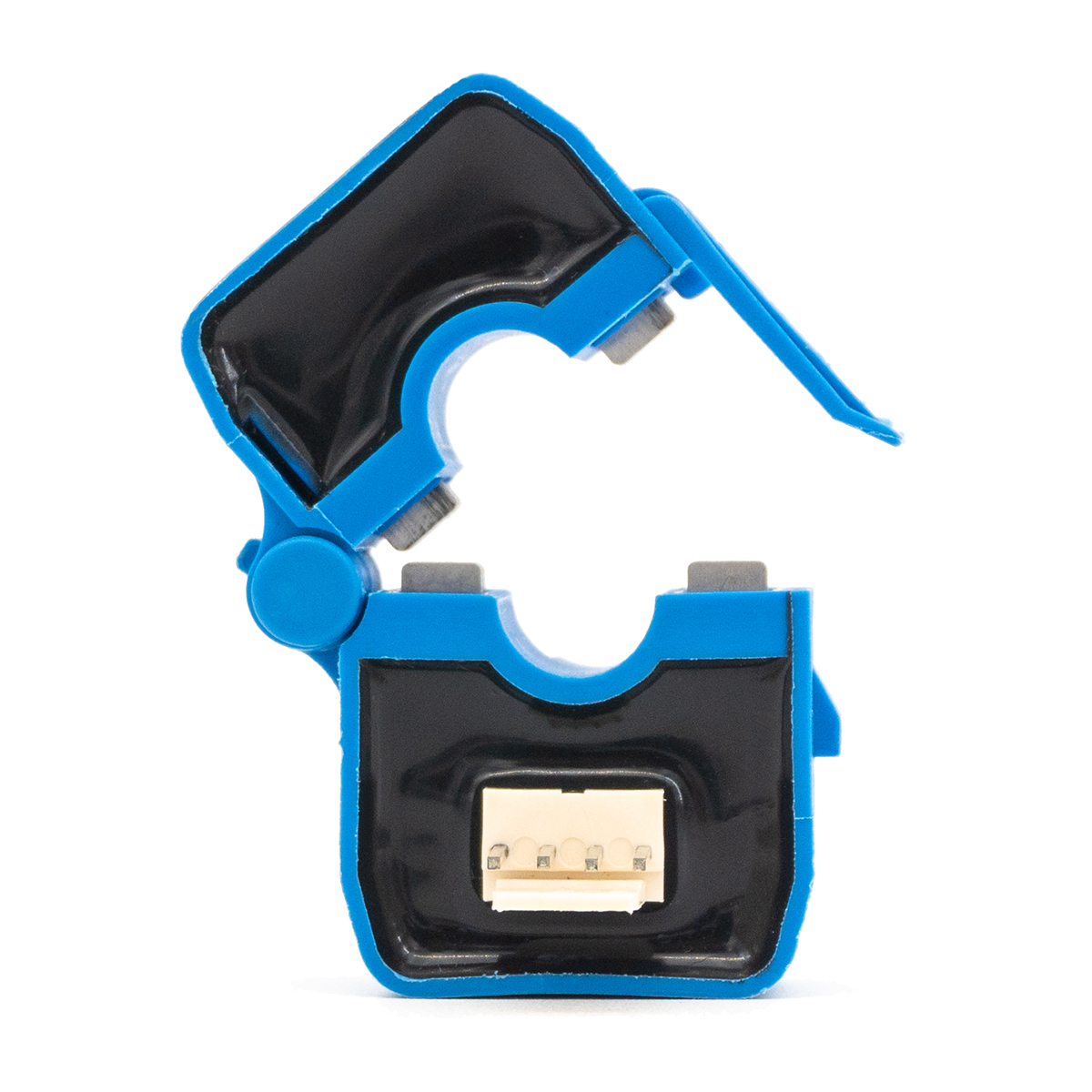

* Geteilte Struktur, einfach zu installieren.
Produktanwendung
* Geschwindigkeitsregelung der Wechselstromfrequenzumwandlung.
* Servomotor-Traktion.
* Unterbrechungsfreie Stromversorgung (USV).
* Schweißgerät, Batteriestromversorgung.
Produktparameter
| Spezifikation | 10A/1V | 20A/1V | 50A/1V | Einheit | |
|---|---|---|---|---|---|
| I PN | Primärer Nenneingangsstrom | 10 | 20 | 50 | A |
| I P | Primärer Strommessbereich | 0-20 | 0-40 | 0-75 | A |
| V SN | Sekundäre Nennausgangsspannung | 2,5 ± 1 | V | ||
| V C | Die Versorgungsspannung | +12(±5%) | V | ||
| I C | Stromverbrauch | <10 | mA | ||
| Vd | Isolationsspannung | Zwischen Primär- und Sekundärkreis: 2,5 kV/50 Hz/1 Min | |||
| ε L | Linearität | <0,5 | %FS | ||
| X | Präzision | TA=25℃:≤±2 | % | ||
| V 0 | Offsetspannung | TA=25℃:≤±20 | mV | ||
| V OM | Magnetische Offsetspannung | IP=0 nach 3*IPN:≤±20 | mV | ||
| V OT | Offsetspannung Temperaturdrift | IP=0TA=-40-+80℃:≤±0,25 | mV/℃ | ||
| T r | Reaktionszeit | ≤1 | MS | ||
| f | Bandbreite (-3 dB) | DC-2.2 | kHz | ||
| T A | Arbeitstemperatur | -40-+80 | ℃ | ||
| T S | Lagertemperatur | -45-+85 | ℃ | ||
| R L | Lastwiderstand | TA=25℃:≥4,7 | kΩ | ||

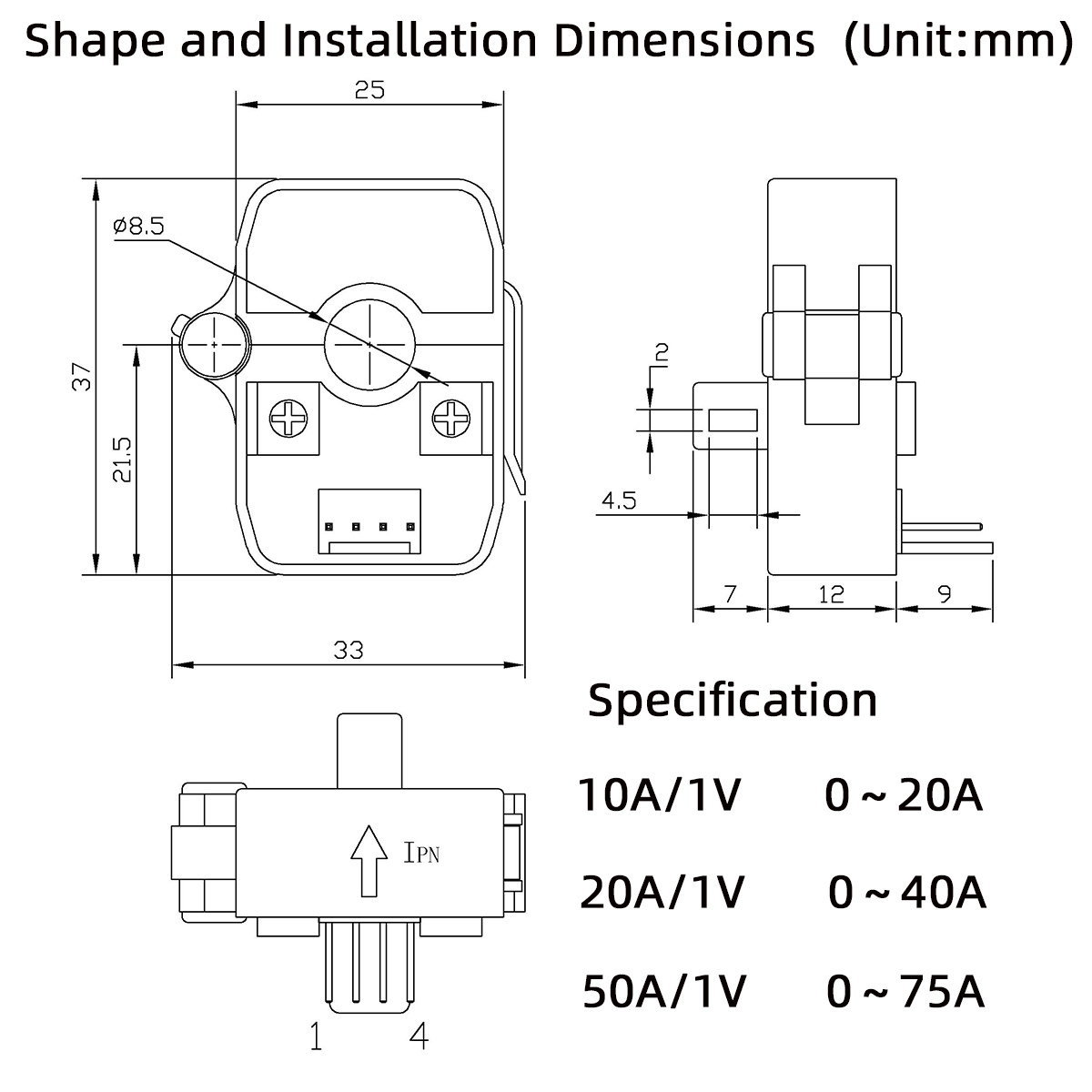

Form und Einbaumaße

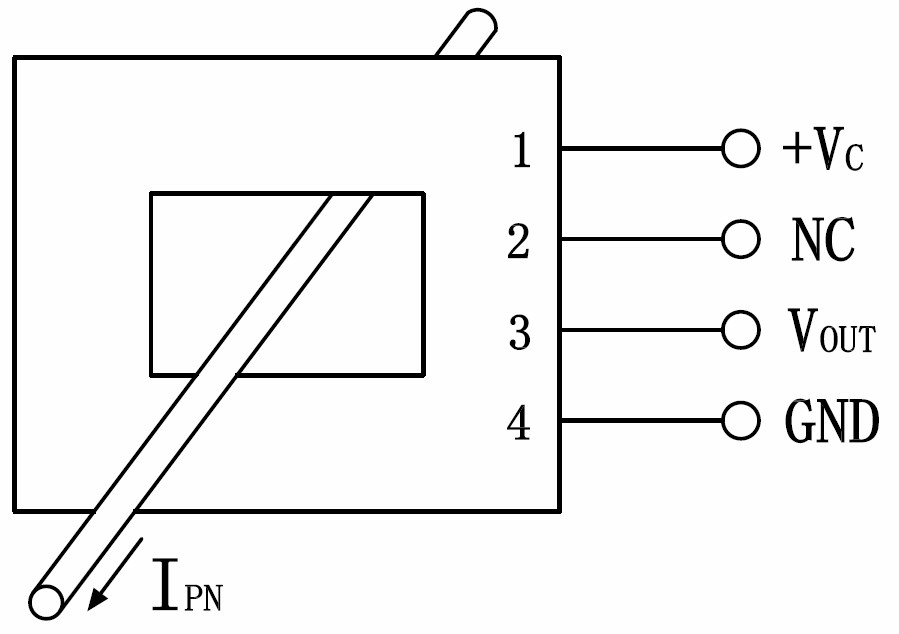

Schaltungsverbindungsdiagramm
Notiz:
4: Stromerde
Vorsichtsmaßnahmen bei der Installation
Der Sensor muss korrekt verdrahtet sein, da sonst die internen Komponenten des Sensors beschädigt werden können.
Die dynamische Leistung (DI/DT und Reaktionszeit) ist am besten, wenn die Eingangsstromreihe vollständig mit der primären Perforation gefüllt ist.
