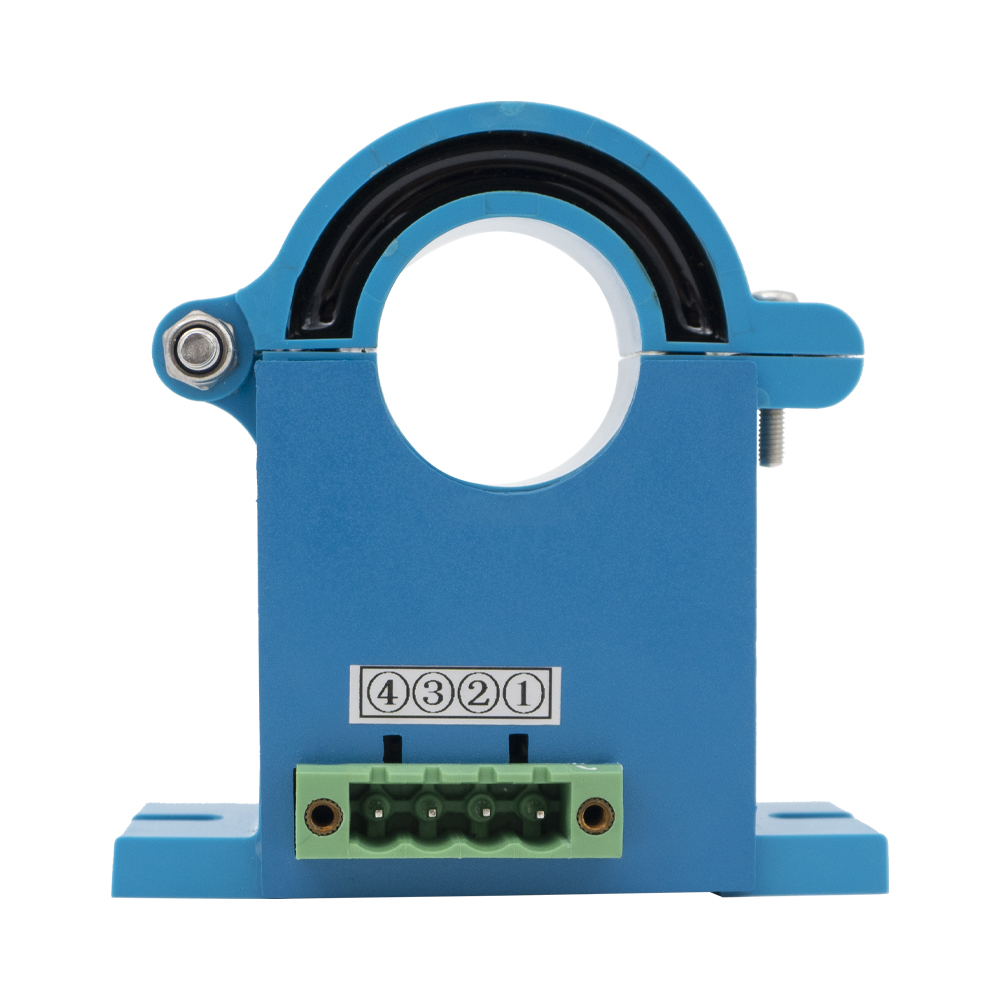

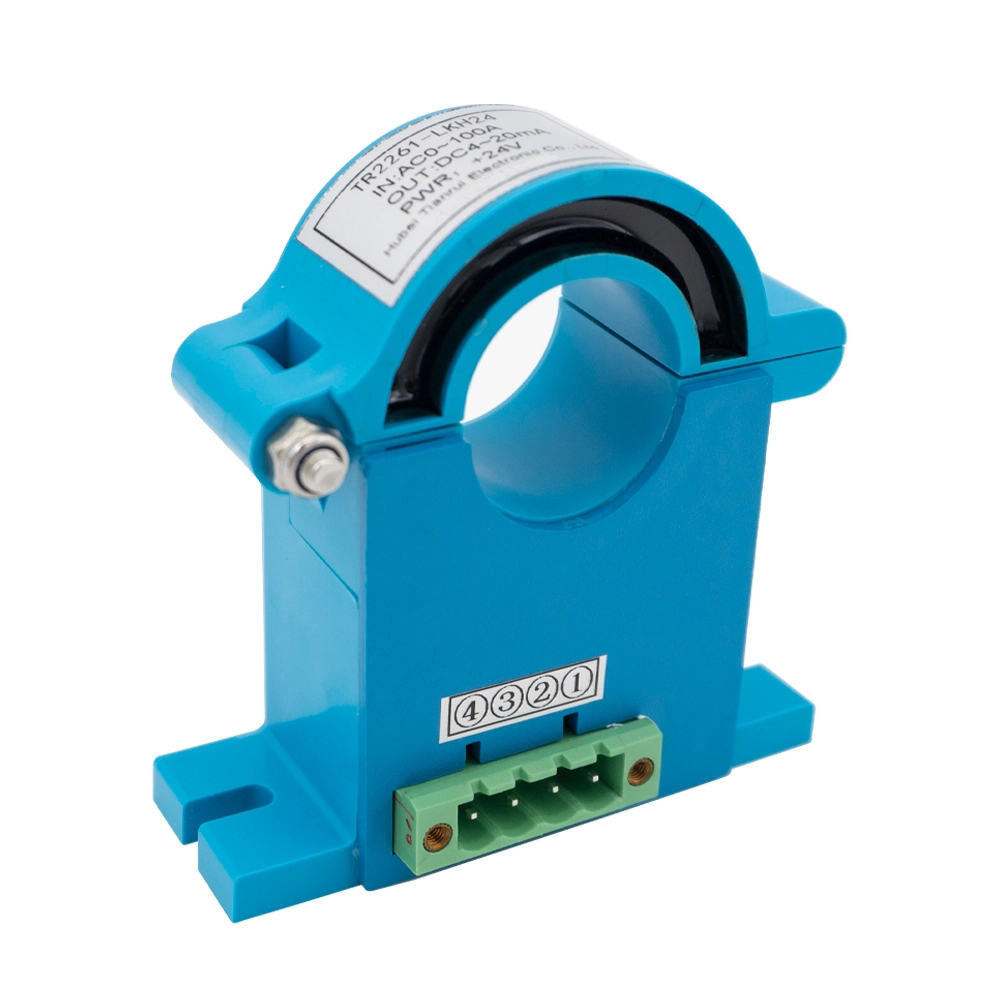

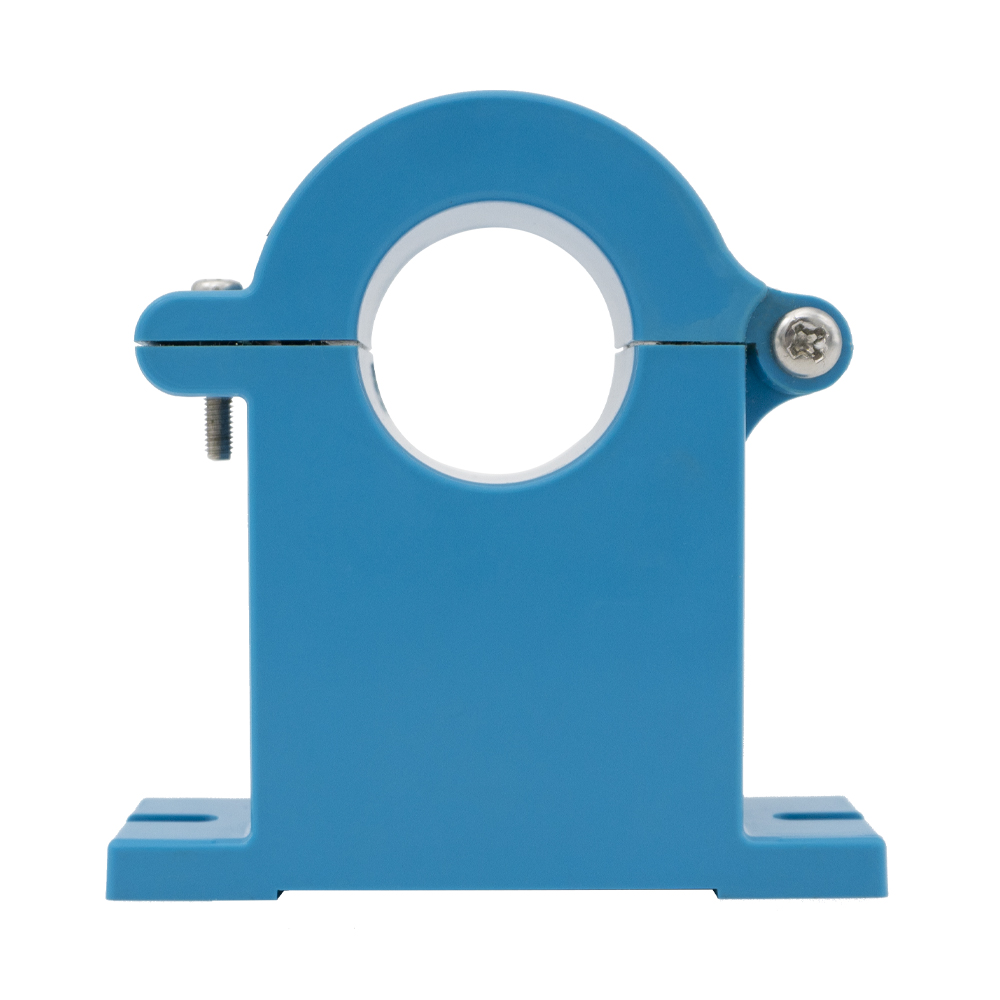

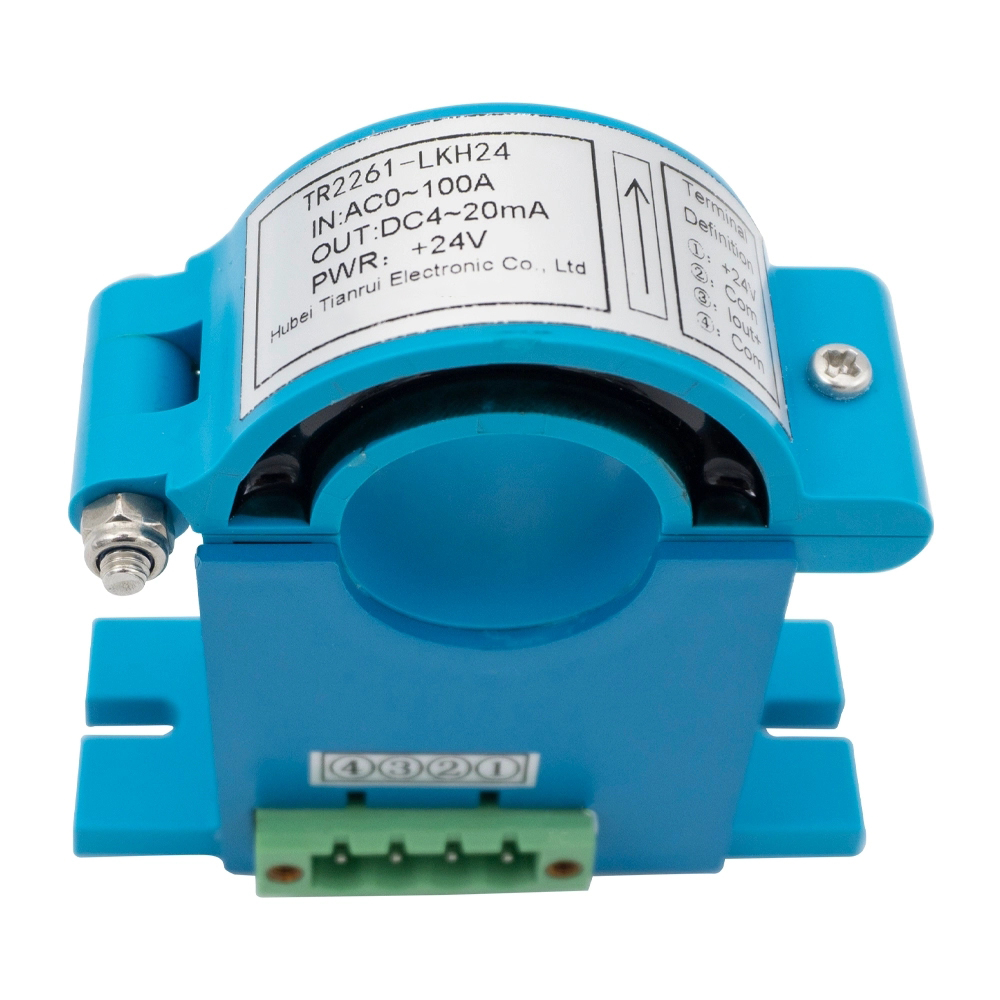

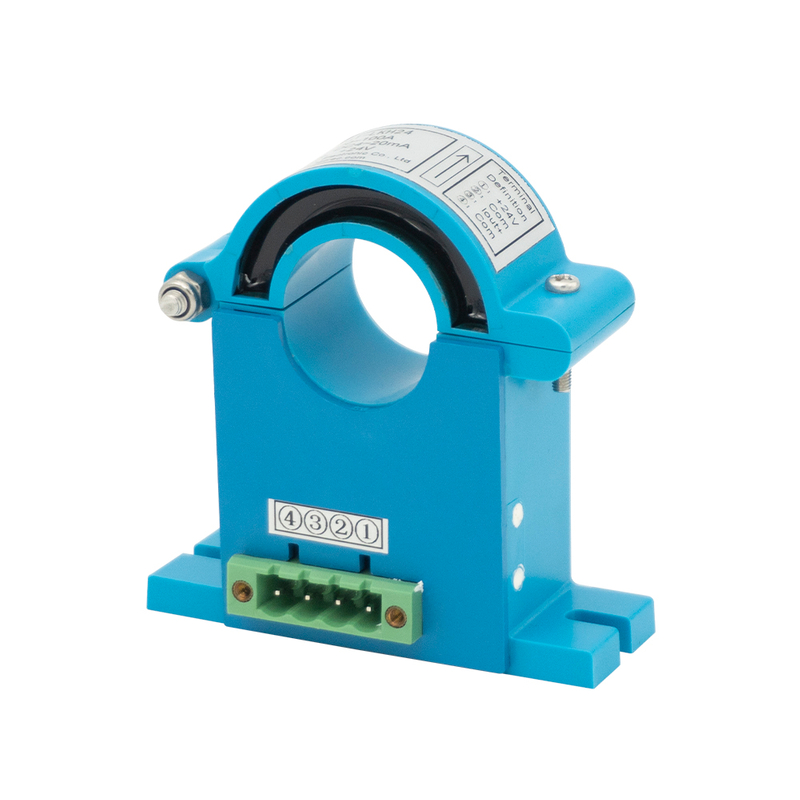

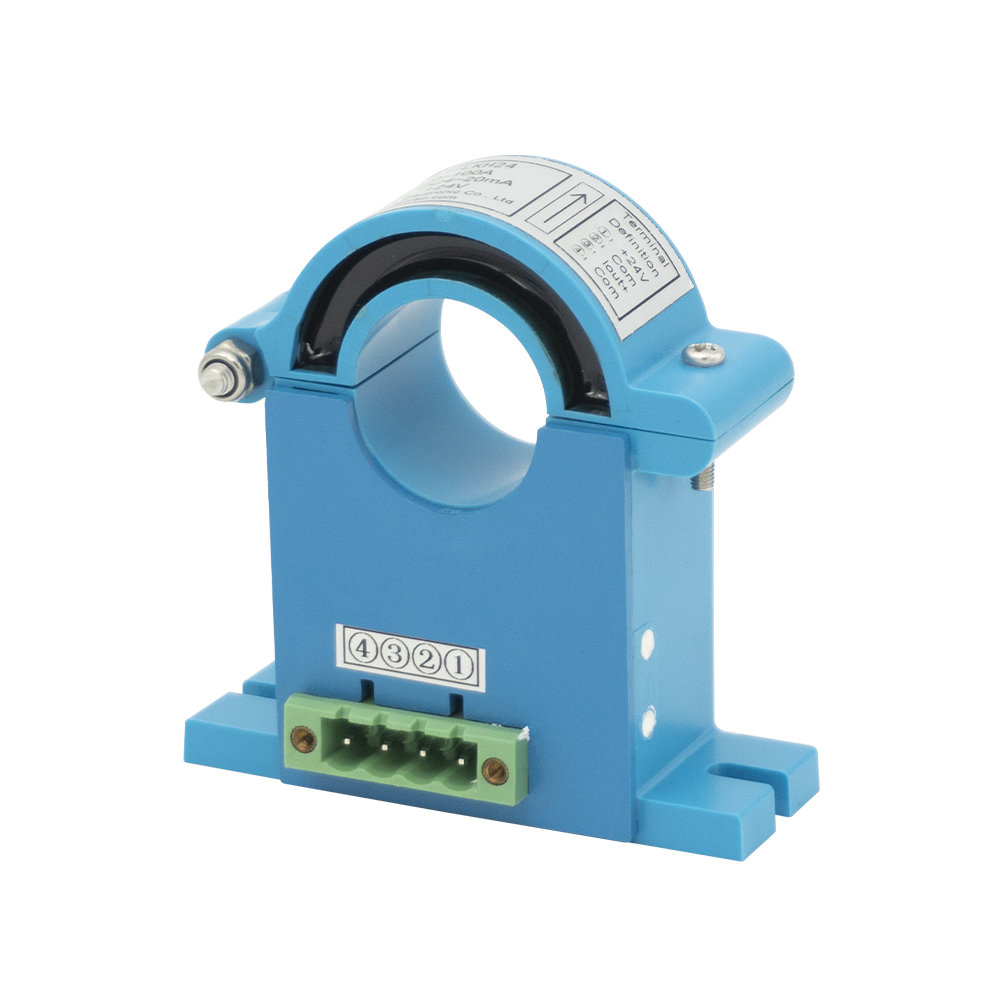

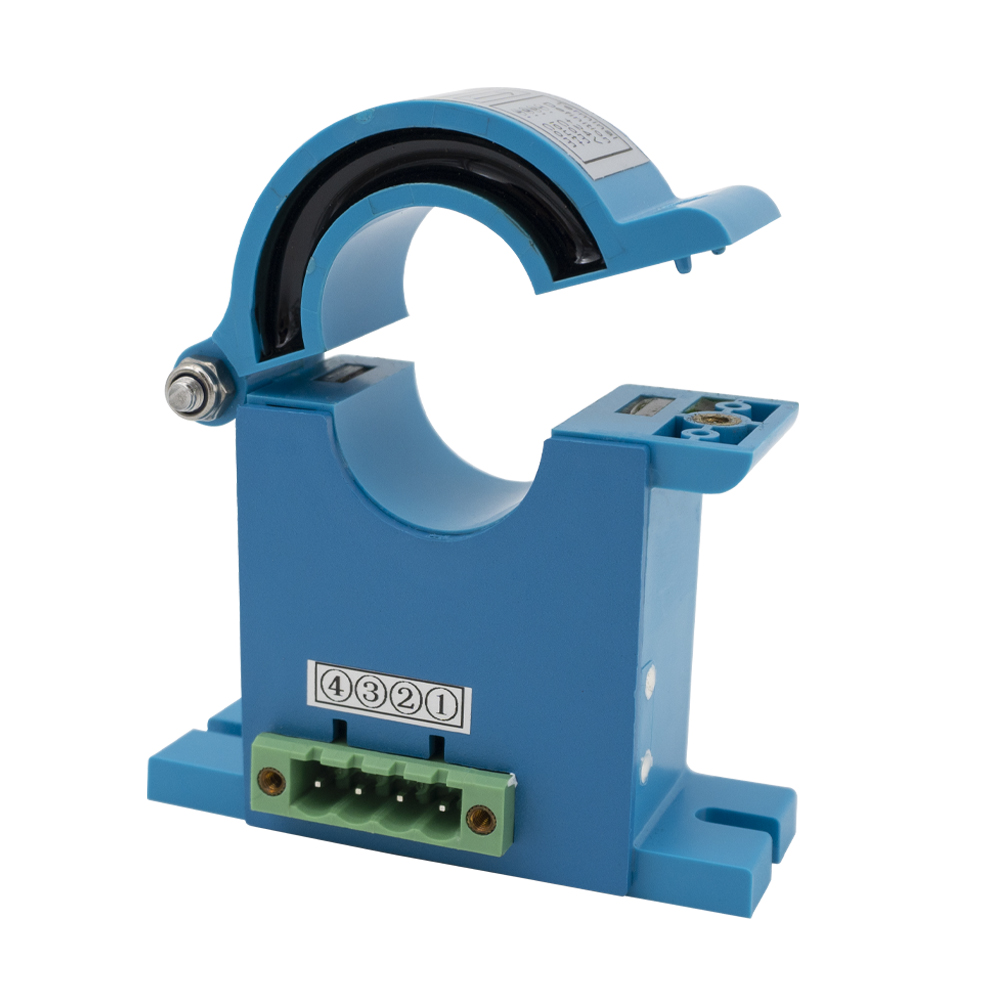

Stromwandler TR2261-LKH24 ‌Open-Loop-Halleffekt-Stromsensor AC 0~100A/DC 4~20mA

Der Open-Loop-Hall-Effekt-Stromsensor arbeitet nach dem Prinzip der „Hall-Effekt-Erkennung mit direkter Messung“. Der vom Primärstrom erzeugte Magnetfluss wird durch den Magnetkreis konzentriert und vom Hall-Gerät in ein Hall-Spannungssignal umgewandelt. Nach der Verstärkung durch einen Verstärker spiegelt dieses Spannungssignal „genau die Größe des Primärstroms“ wider.

Verfügbarkeitsstatus:



erkundigen

Modell:
TR2261-LKH24
Produktmarke:
TR

Produktübersicht

Ein Stromwandler ist ein elektronisches Gerät, das einen elektrischen Strom – entweder Wechselstrom (AC) oder Gleichstrom (DC) – in ein proportionales Ausgangssignal umwandelt, typischerweise ein analoges Standardsignal wie 0–5 V , , 0–10 V oder 4–20 mA . Diese Ausgabe kann dann problemlos von Steuerungssystemen, Messgeräten oder Datenerfassungsgeräten gemessen, übertragen oder verarbeitet werden.

Produktmerkmale

* Weitbereichsstrommessung.

* Isolierter Spannungs-/Stromausgang.

* Industrielle Temperaturbeständigkeit.

* Kompaktes Design zur Schraubmontage.

Produktanwendung

* Generator- und Motorüberwachungssysteme.

* Intelligente Niederspannungsverteilerschränke.

* HLK- und Beleuchtungslastmanagement.

* Industrielle Energieüberwachungslösungen.

Laden Sie das Größenblatt herunter

TR2261-LKH24.pdf

Mechanische Abmessung (mm)

Schaltplan

Produktparameter

@TA=25℃, sofern nicht anders angegeben

Typ		TR2261-LKH24
Ich _PN	Primärer Nenneingangsstrom	Wechselstrom 100A
Ich _P	Primärer Strommessbereich	Wechselstrom 0-200A
Ich _SN	Sekundärer Nennausgangsstrom	Gleichstrom 4–20 mA
U _C	Die Stromversorgungsspannung	DC +24V
R _L	Tragfähigkeit	RL ≤ 300Ω
X	Genauigkeit	±1 %
	Null-Ausgabegenauigkeit	±0,5 %
	Überlastfähigkeit	2 mal
U _d	Netzfrequenzfestigkeitsspannung	3kV AC/1min
t _r	Ansprechzeit	<250ms
I₀	Offset-Strom	≤0,5 % IS
	Temperaturdrift	≤200 ppm/℃
T _A	Umgebungstemperatur	-20℃-+80℃
T _S	Umgebungstemperatur bei Lagerung	-25℃-+85℃
