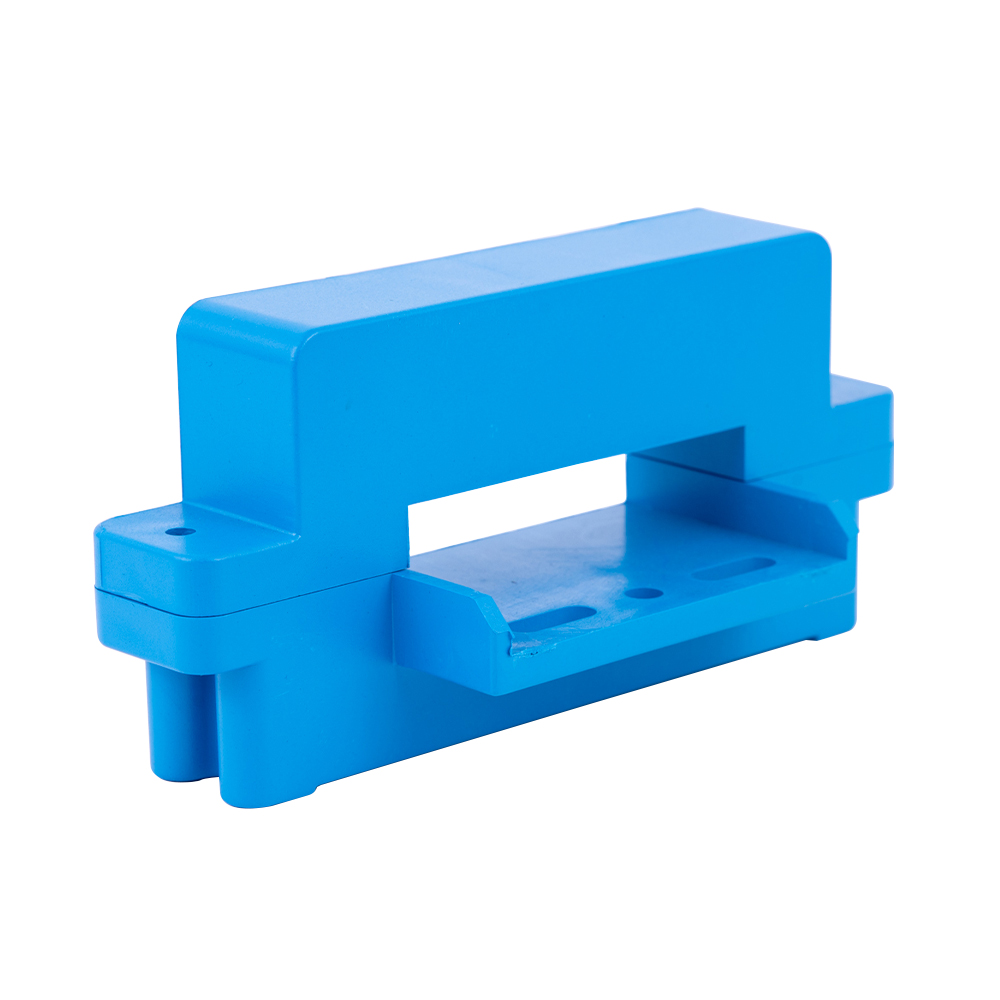

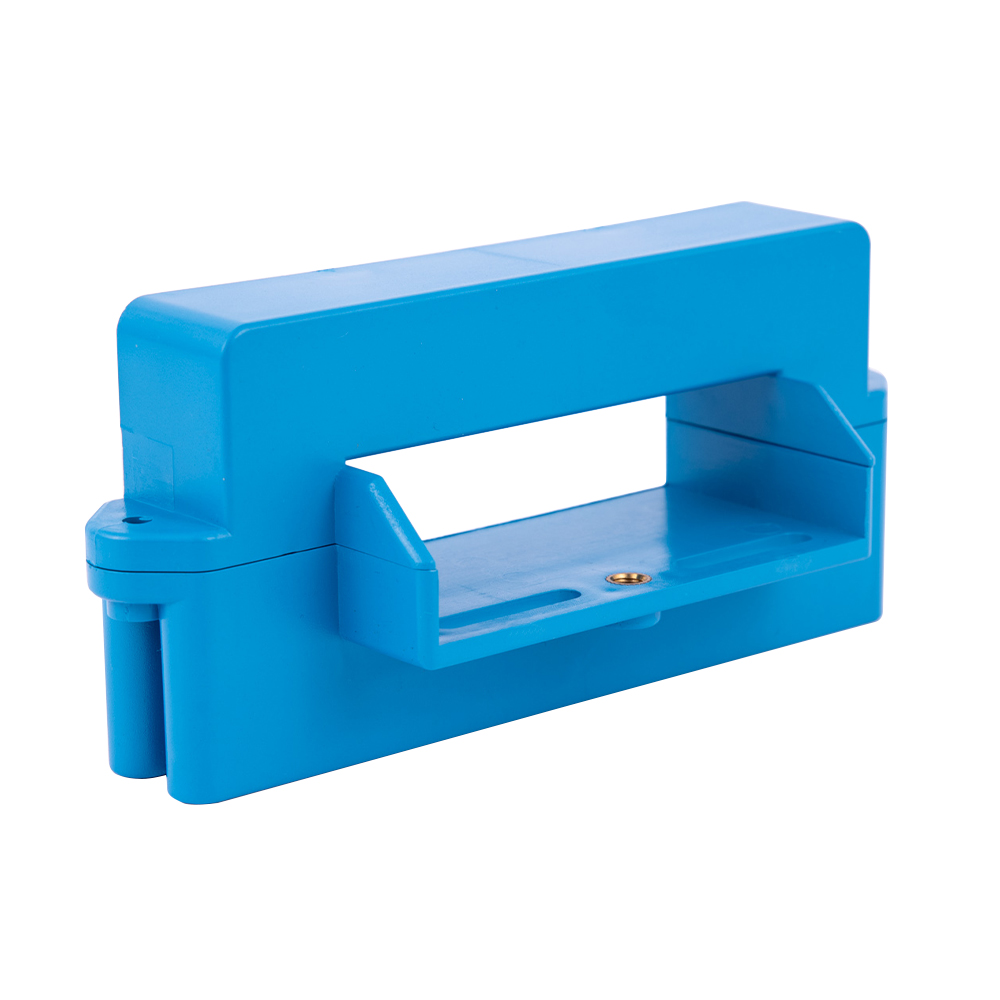

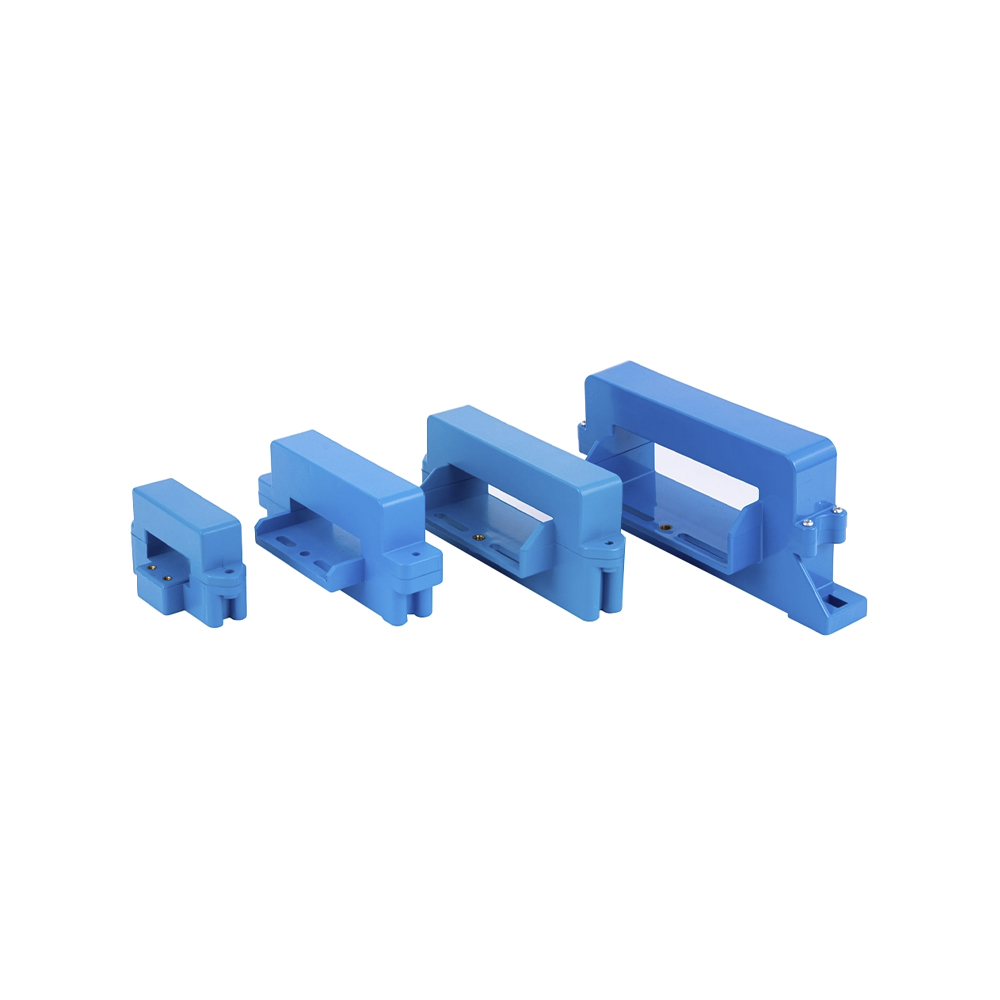

TR0209-LKH
TR
* Misst AC-, DC- und gepulste Signale.
* Starke Beständigkeit gegen externe Störungen, hohes Gleichtaktunterdrückungsverhältnis.
* Geringe Temperaturdrift, geringer Stromverbrauch, breites Frequenzband.
* K/D-Struktur, einfache Installation.
Produktanwendung
* Geschwindigkeitsregelung der Wechselstromfrequenzumwandlung.
* Servomotor-Traktion.
* Unterbrechungsfreie Stromversorgung (USV).
* Schweißgerät, Batteriestromversorgung.
Produktparameter
| Spezifikation | 50A/4V | 200A/4V | 500A/4V | Einheit | |
|---|---|---|---|---|---|
| I PN | Primärer Nenneingangsstrom | 50 | 200 | 500 | A |
| I P | Primärer Strommessbereich | 0-100 | 0-400 | 0-750 | A |
| V SN | Sekundäre Nennausgangsspannung | 4 | V | ||
| V C | Die Versorgungsspannung | ±12-15(±5%) | V | ||
| I C Stromverbrauch | V | <20 | mA | ||
| d Isolationsspannung | ε | Zwischen Primär- und Sekundärkreis: 5 kV/50 Hz/1 Min | |||
| L Linearität | X | <1 | %FS | ||
| Präzision | V | TA=25℃:≤±1 | % | ||
| Offsetspannung 0 | V | TA=25℃:≤±20 | mV | ||
| OM Magnetische Offsetspannung | V | IP=0 nach 3*I PN :≤±20 | mV | ||
| OT Offsetspannung | Temperaturdrift | IP=0,TA=-40-+80℃:≤±1 | mV/℃ | ||
| Tr | Reaktionszeit | ≤20 | μS | ||
| f | Bandbreite (-3 dB) | DC-20 | kHz | ||
| T A | Arbeitstemperatur | -40-+80 | ℃ | ||
| T S | Lagertemperatur | -45-+85 | ℃ | ||
| R L | Lastwiderstand | TA=25℃:≥10 | kΩ | ||

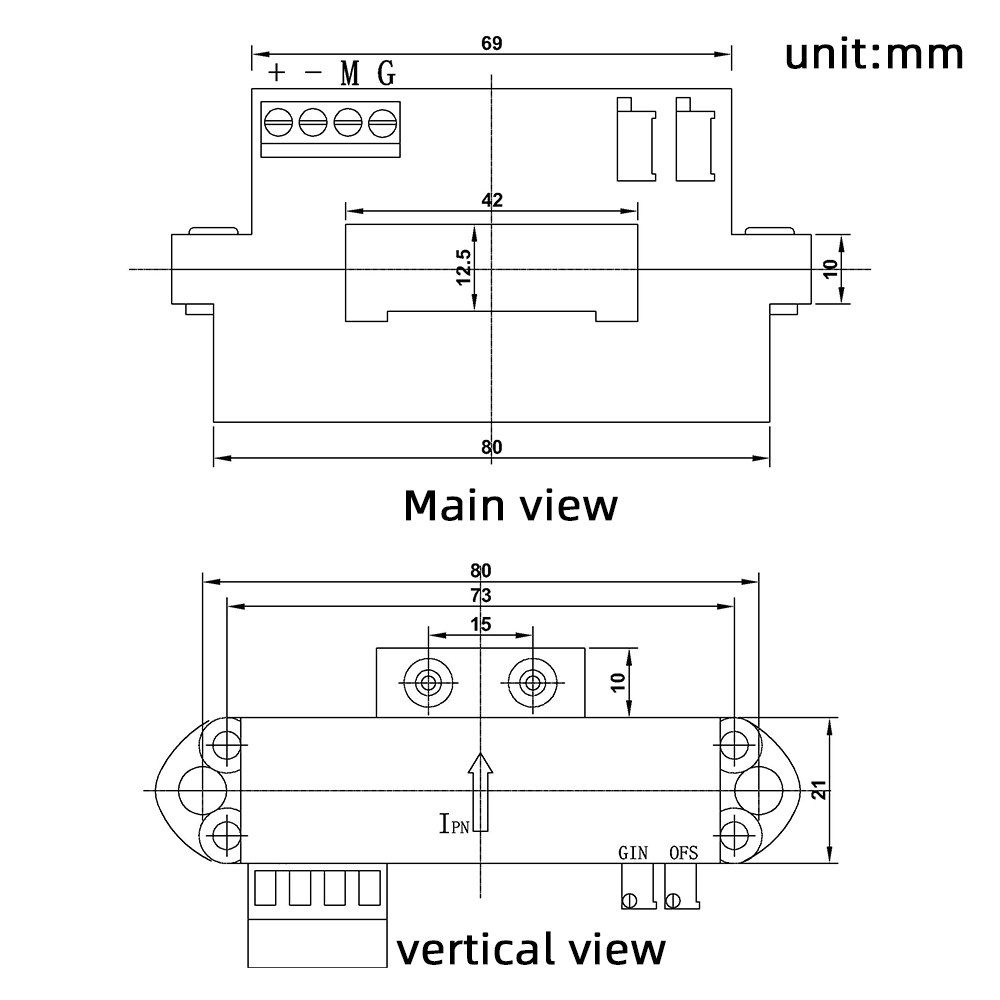

Form und Einbaumaße

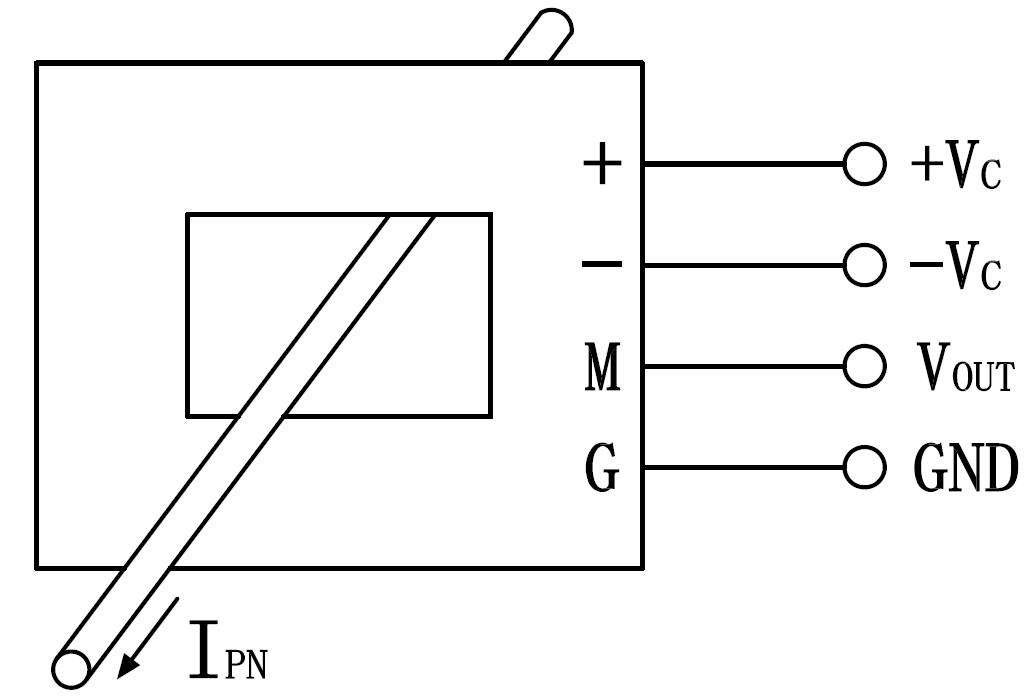

Schaltungsverbindungsdiagramm
Notiz:
Vorsichtsmaßnahmen bei der Installation
Der Sensor muss korrekt verdrahtet sein, da sonst die internen Komponenten des Sensors beschädigt werden können.
Die dynamische Leistung (DI/DT und Reaktionszeit) ist am besten, wenn die Eingangsstromreihe vollständig mit der primären Perforation gefüllt ist.
