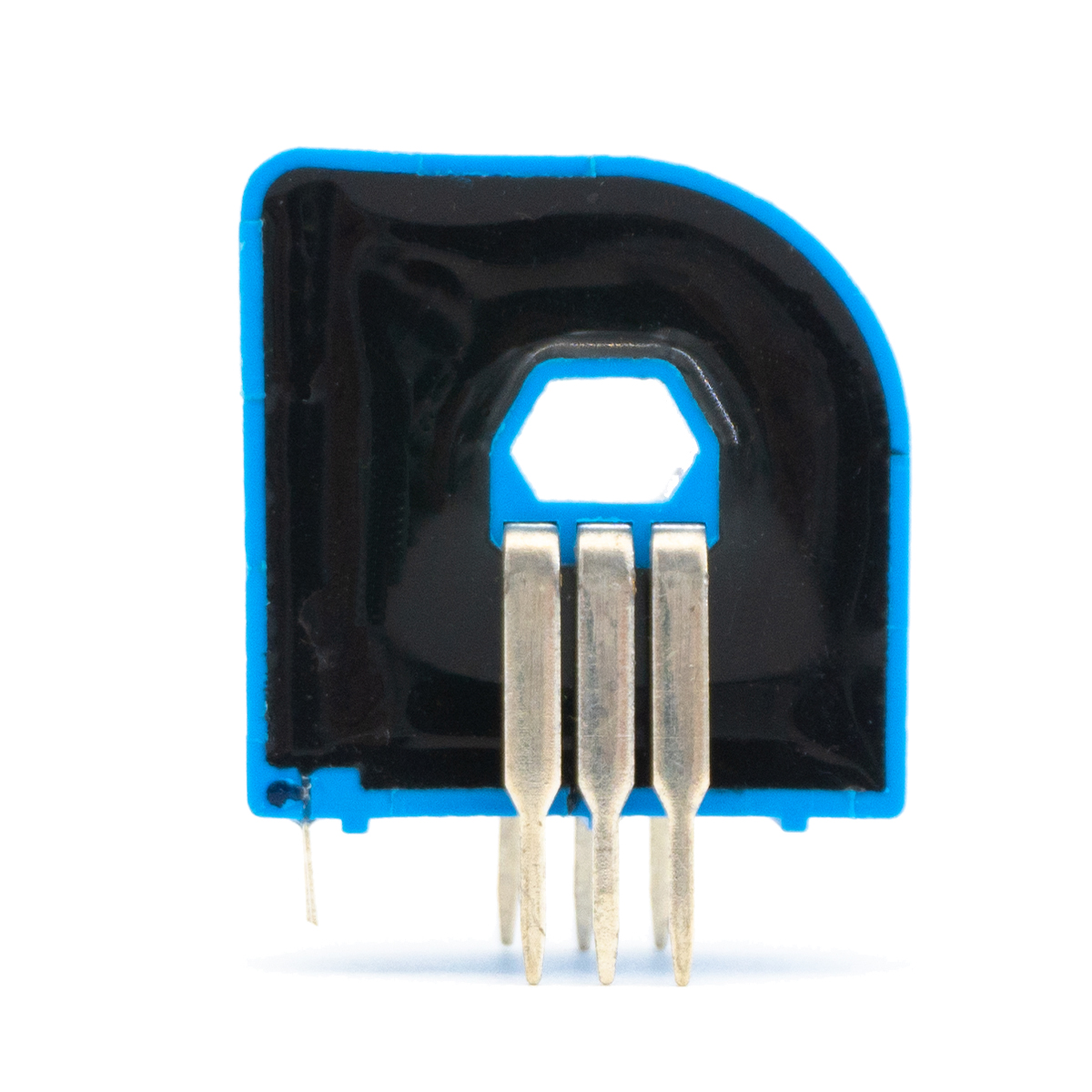

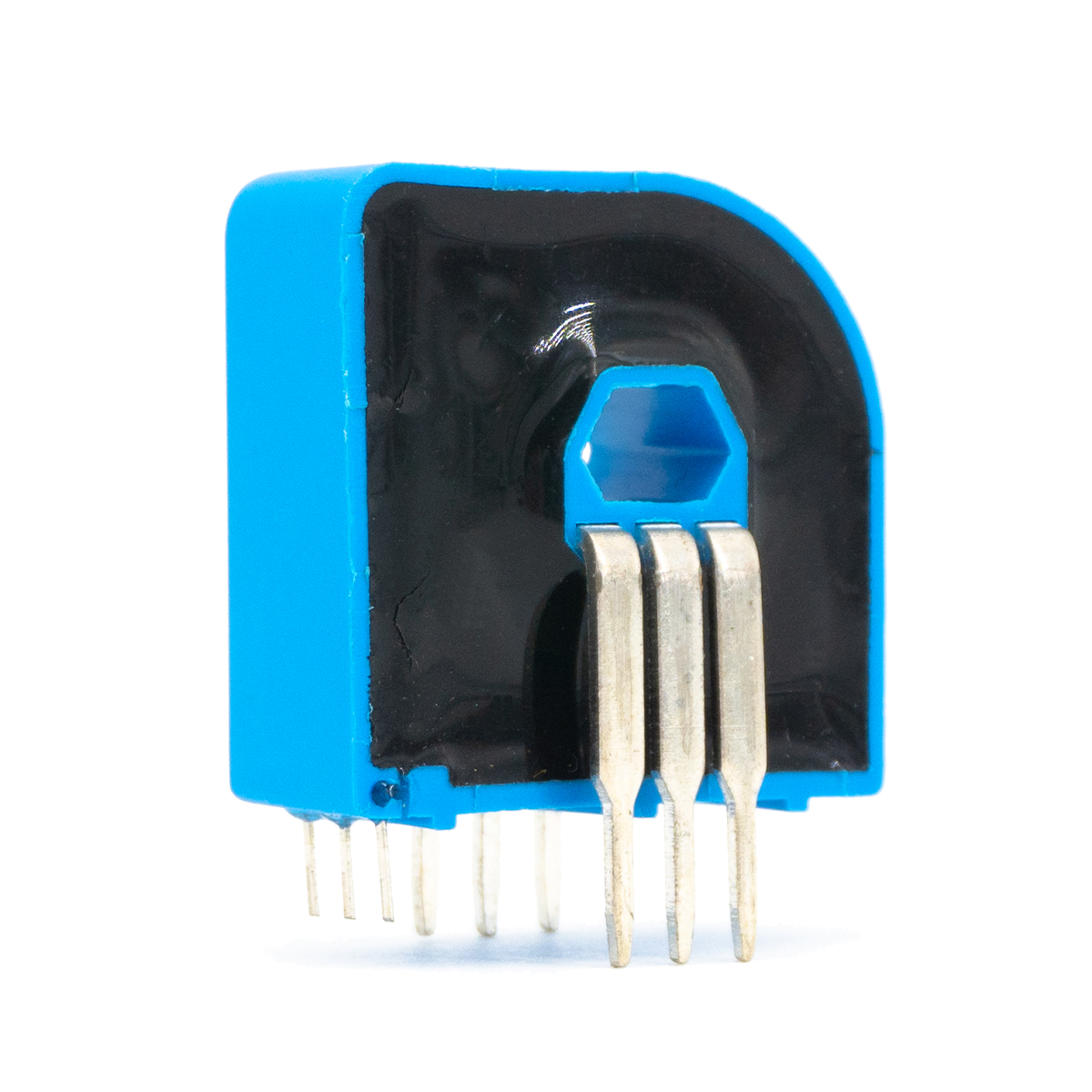

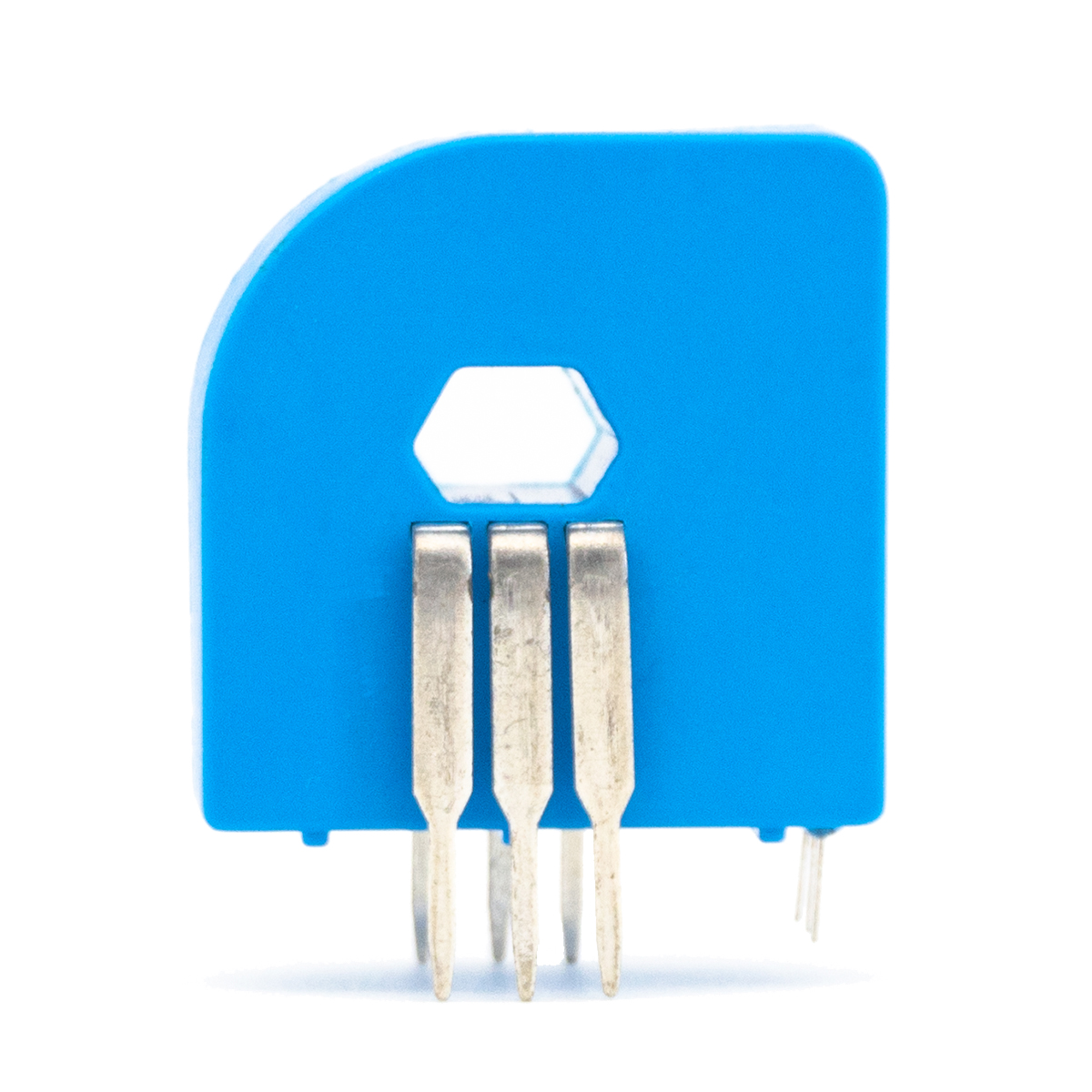

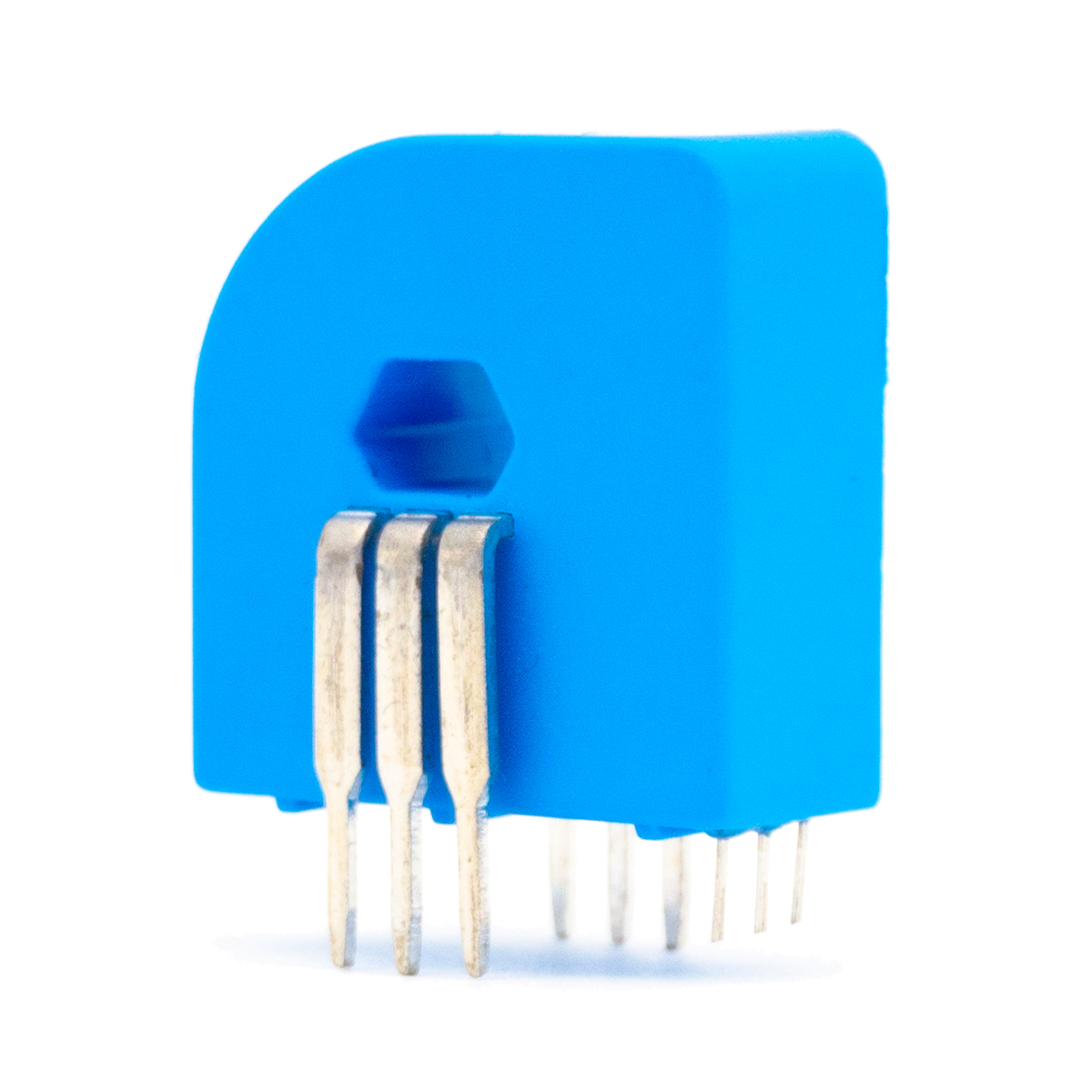

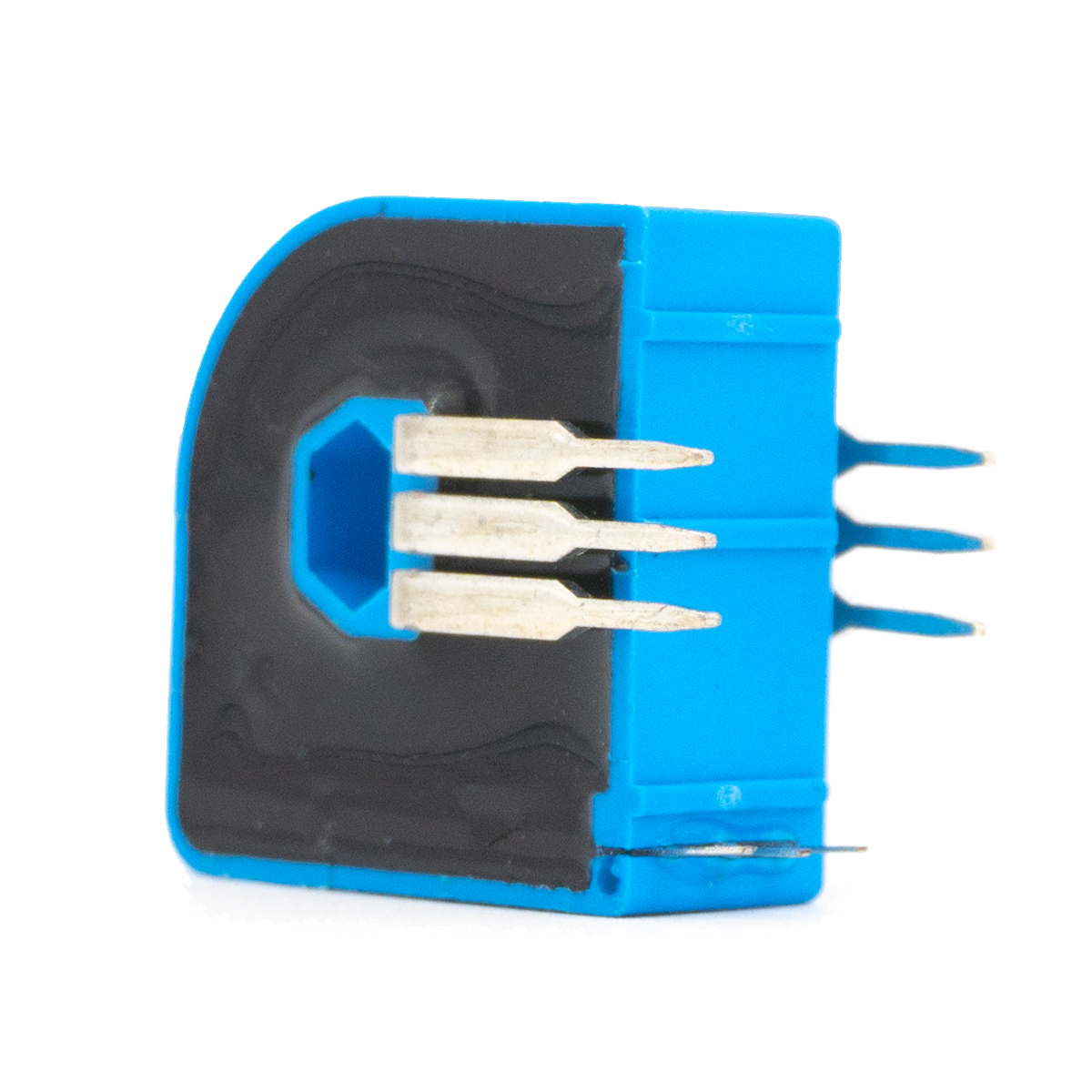

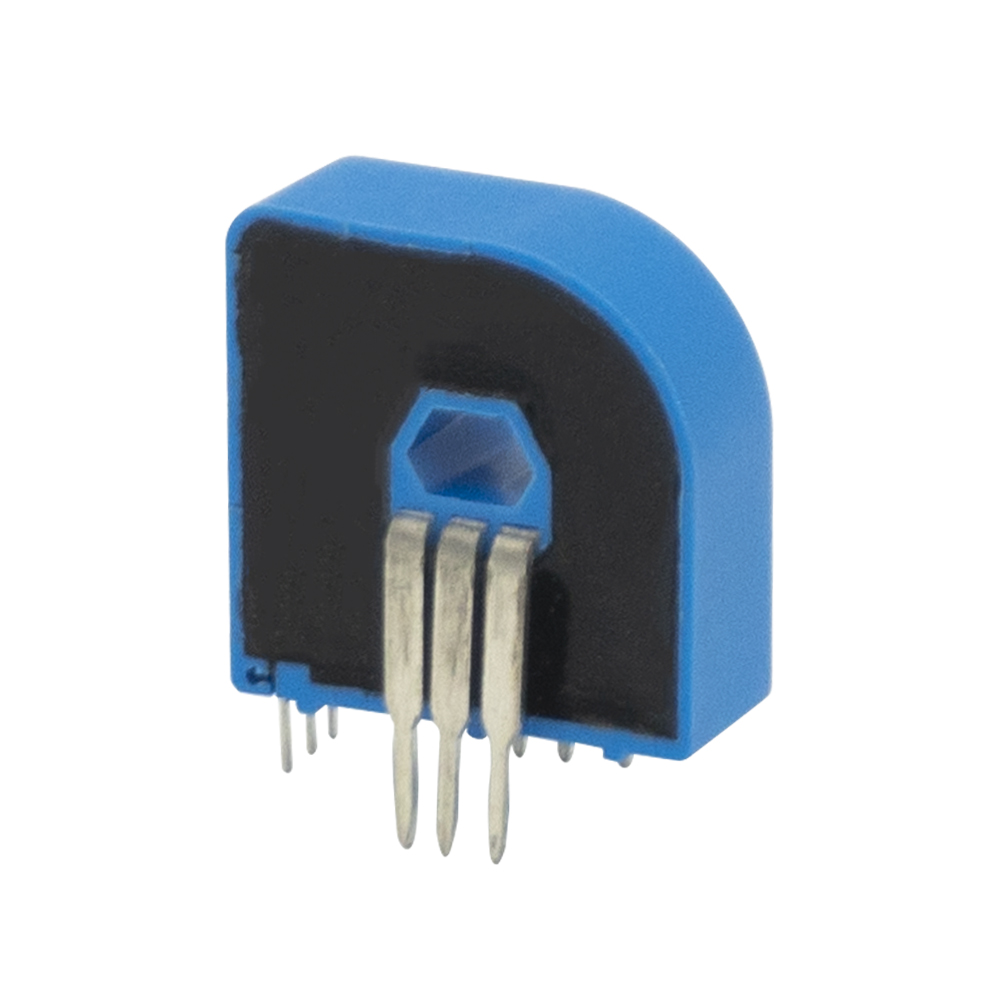

TR0225-LBH5
TR
Produktmerkmale
* Hochisoliert zwischen Primär- und Sekundärseite.
* Kleine Größe, geringes Gewicht.
* Keine Einfügungsdämpfung, geringer Stromverbrauch.
* Großer Erfassungsbereich.
Produktanwendung
Wird in den Bereichen Elektrizität, Industrieautomation, Maschinen, Automobil, Haushaltsgeräte und anderen Branchen und Bereichen eingesetzt.
Technischer Parameter
| Spezifikation | 6A/0,625V | 15A/0,625V | 25A/0,625V | Einheit | |
|---|---|---|---|---|---|
| I PN | Primärer Nenneingangsstrom | 6 | 15 | 25 | A |
| I P | Primärer Strommessbereich | 0-18 | 0-45 | 0-75 | A |
| V SN | Sekundäre Nennausgangsspannung | 2,5 ± 0,625 | V | ||
| V C | Die Versorgungsspannung | +5V(±5%) | V | ||
| I C | Stromverbrauch | <20 | mA | ||
| V d | Isolationsspannung | Zwischen Primär- und Sekundärkreis: 2,5 kV/50 Hz/1 Min | |||
| ε L | Linearität | <0,1 | %FS | ||
| X | Präzision | T A =25℃:≤±0,5 | % | ||
| V 0 | Offsetspannung | T A =25℃:≤±15 | mV | ||
| V OM | Magnetische Offsetspannung | IP =0 nach 3*IPN:≤±10 | mV | ||
| V OT | Offsetspannung Temperaturdrift | IP=0 T A =-40-+80℃:≤±0,1 | mV/℃ | ||
| T r | Reaktionszeit | <500 | nS | ||
| f | Bandbreite (-1 dB) | DC-200 | kHz | ||
| T A | Arbeitstemperatur | -40-+80 | ℃ | ||
| T S | Lagerung Temperatur | -45-+85 | ℃ | ||

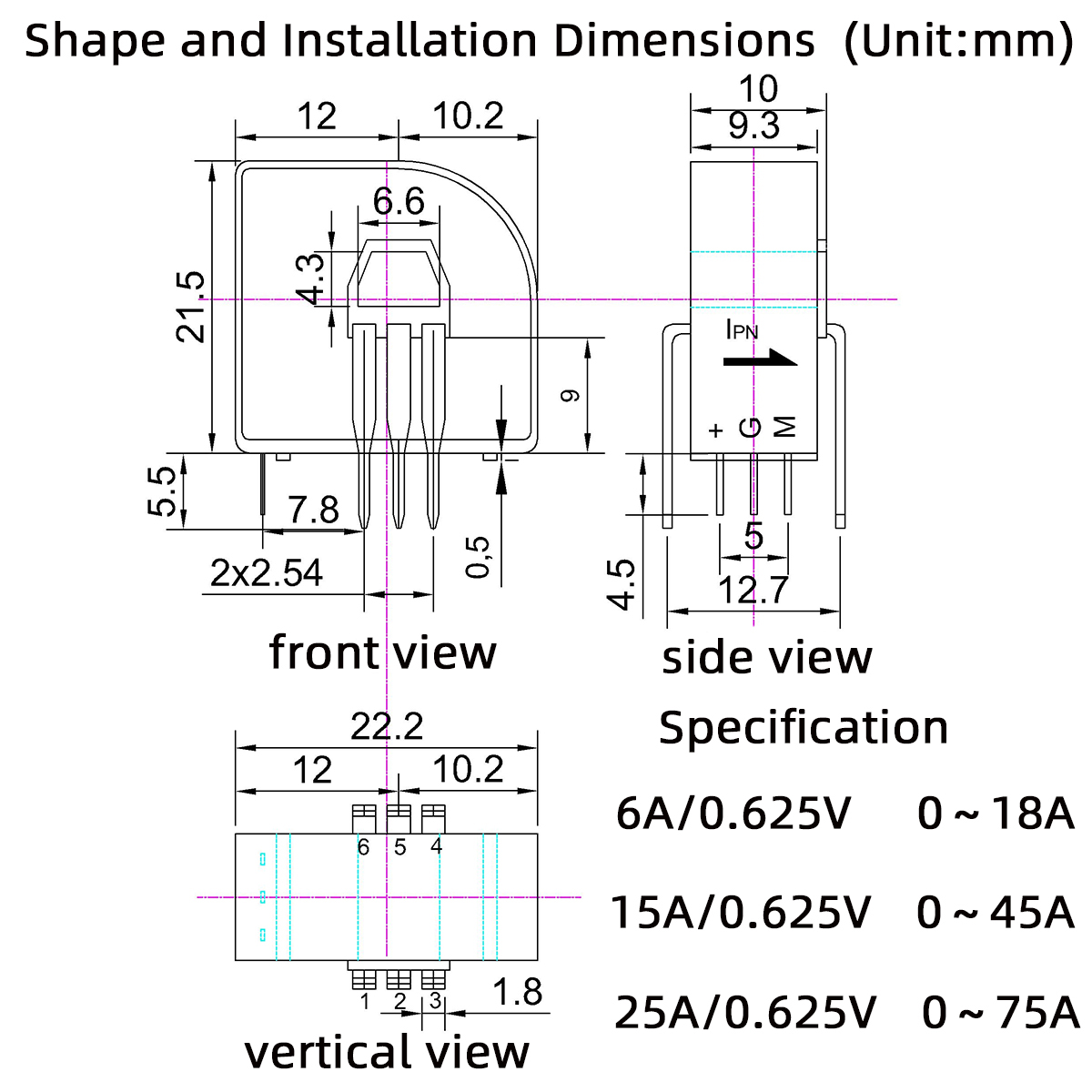

Form und Einbaumaße

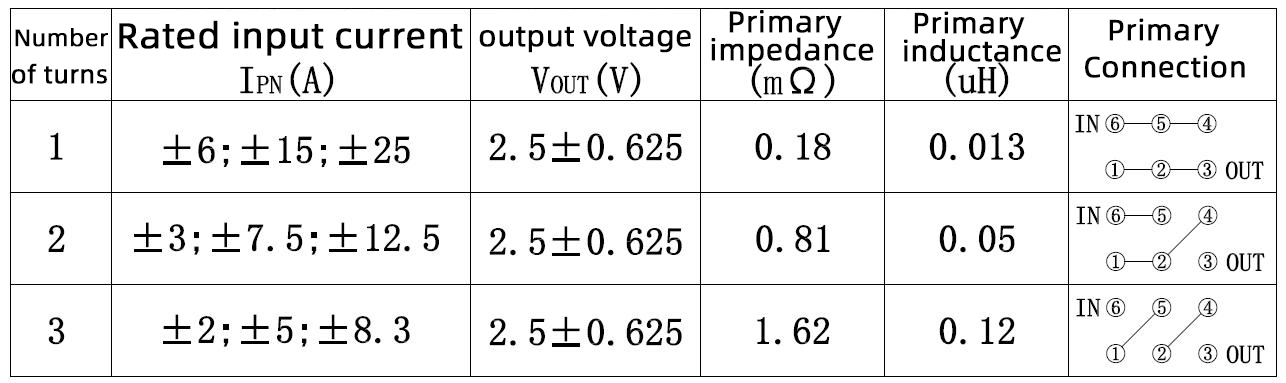

Schaltungsverbindungsdiagramm
Notiz:
Vorsichtsmaßnahmen bei der Installation
Der Sensor muss korrekt verdrahtet sein, da sonst die internen Komponenten des Sensors beschädigt werden können.
Wenn der Sensor auf die Leiterplatte gelötet wird, muss er mit einem Niedertemperatur-Lötkolben gelötet werden, und die Zeit sollte nicht zu lang sein, und zweitens sollten die Stifte nicht zu stark gequetscht werden, da sonst die interne Verbindung geöffnet werden kann.
