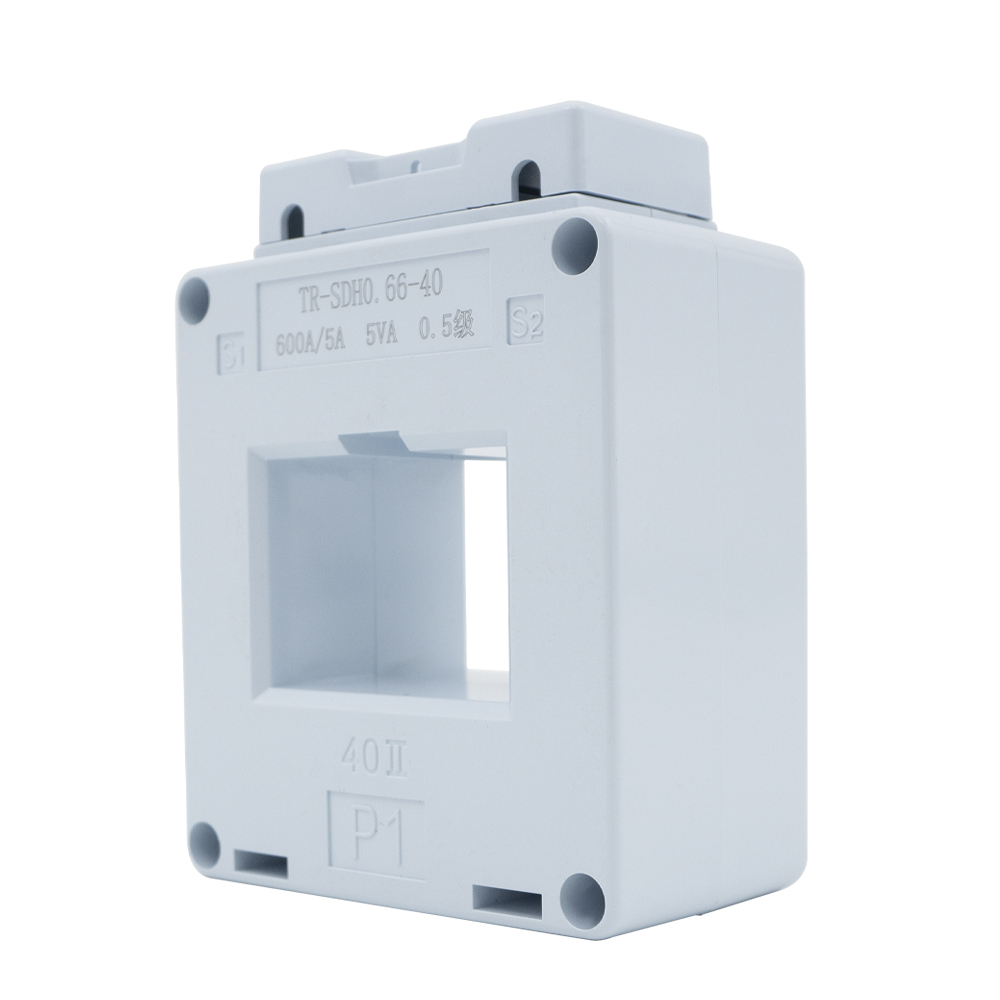

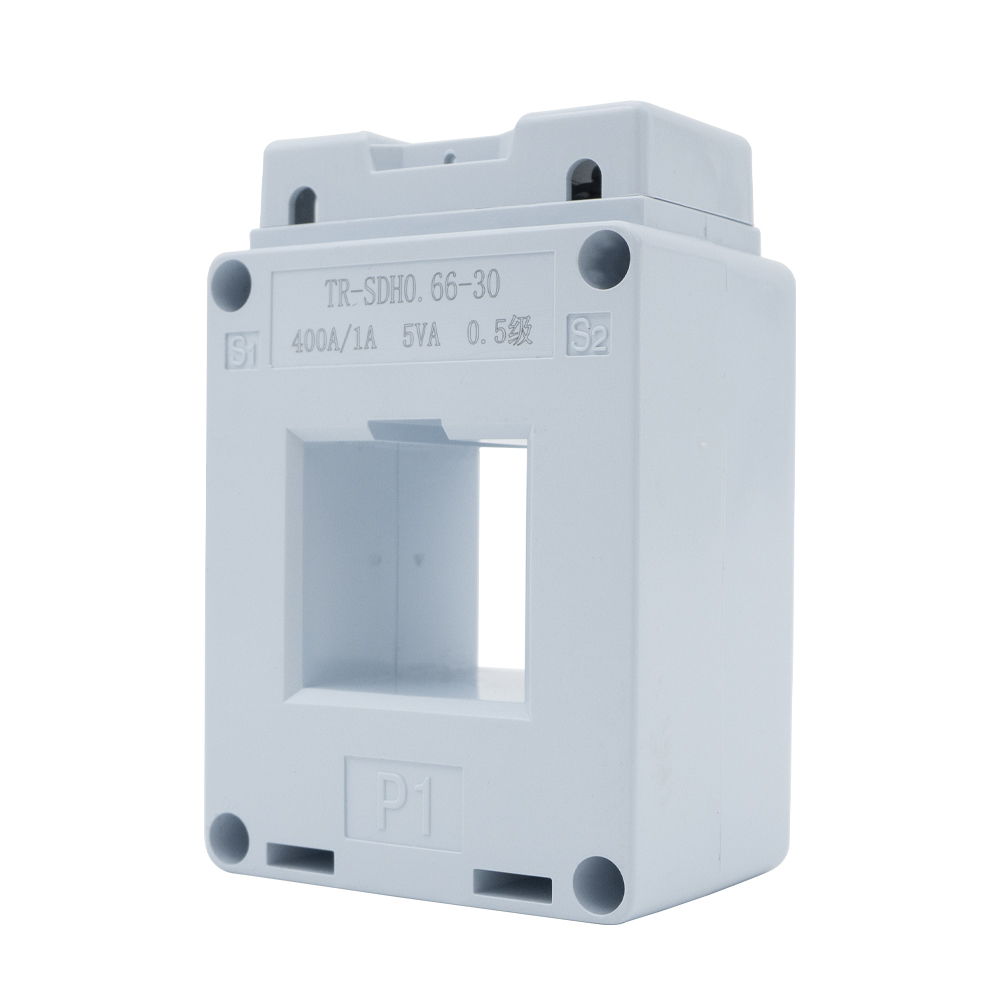

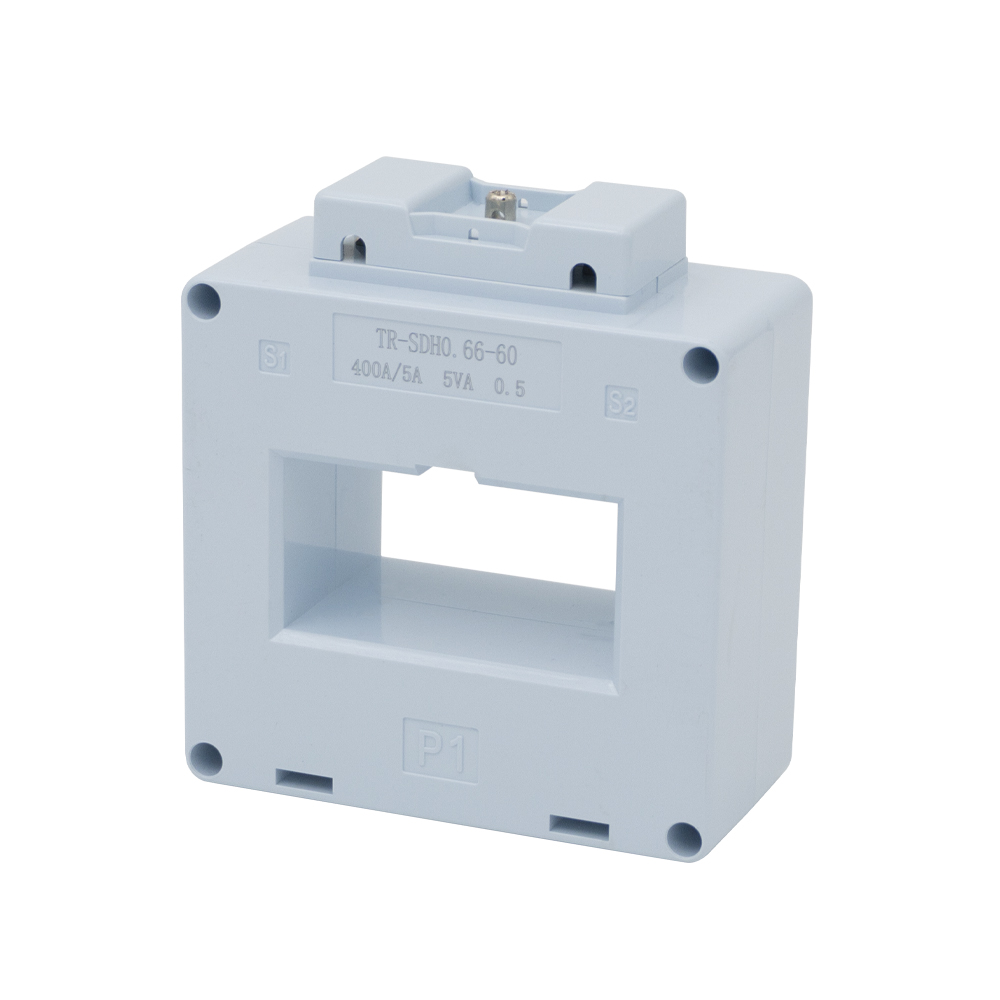

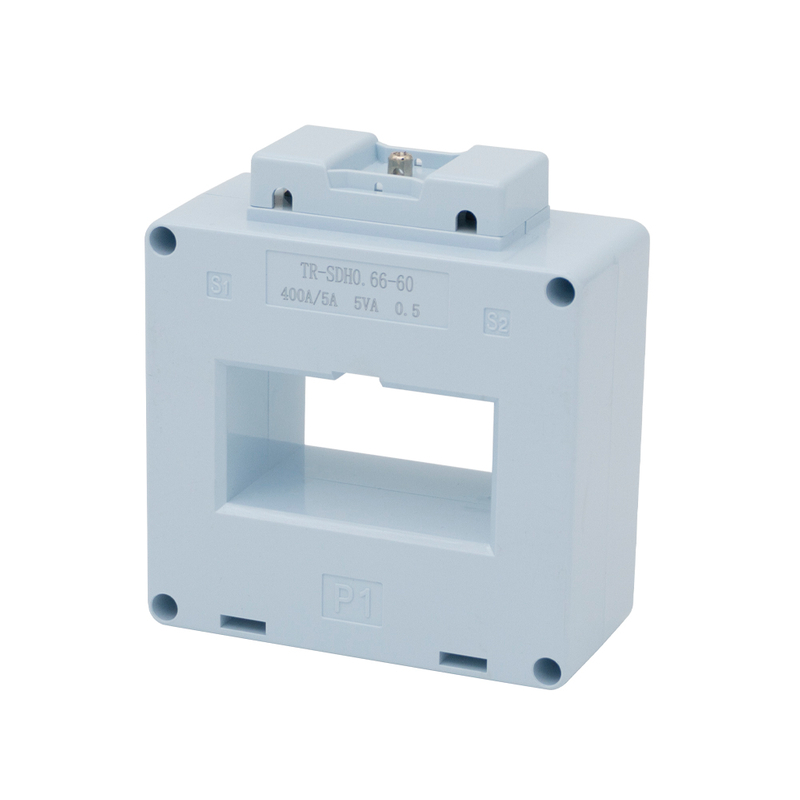

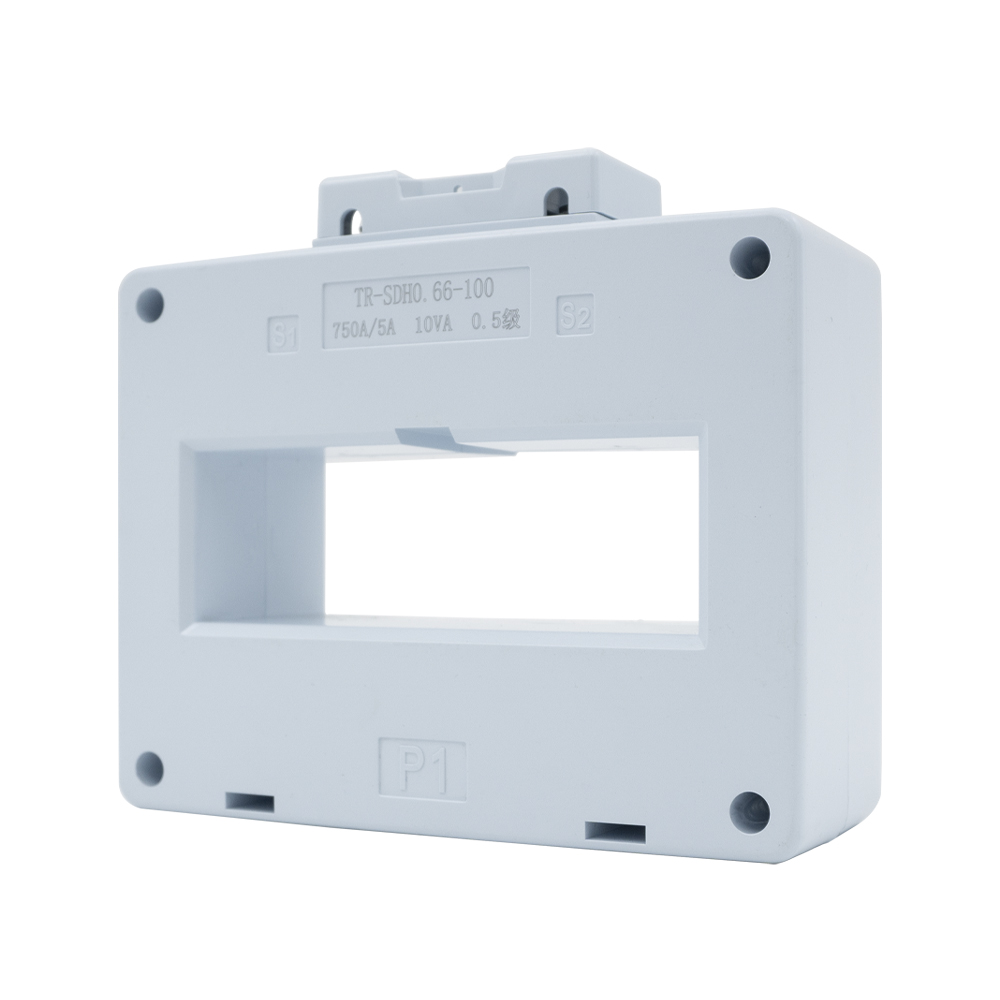

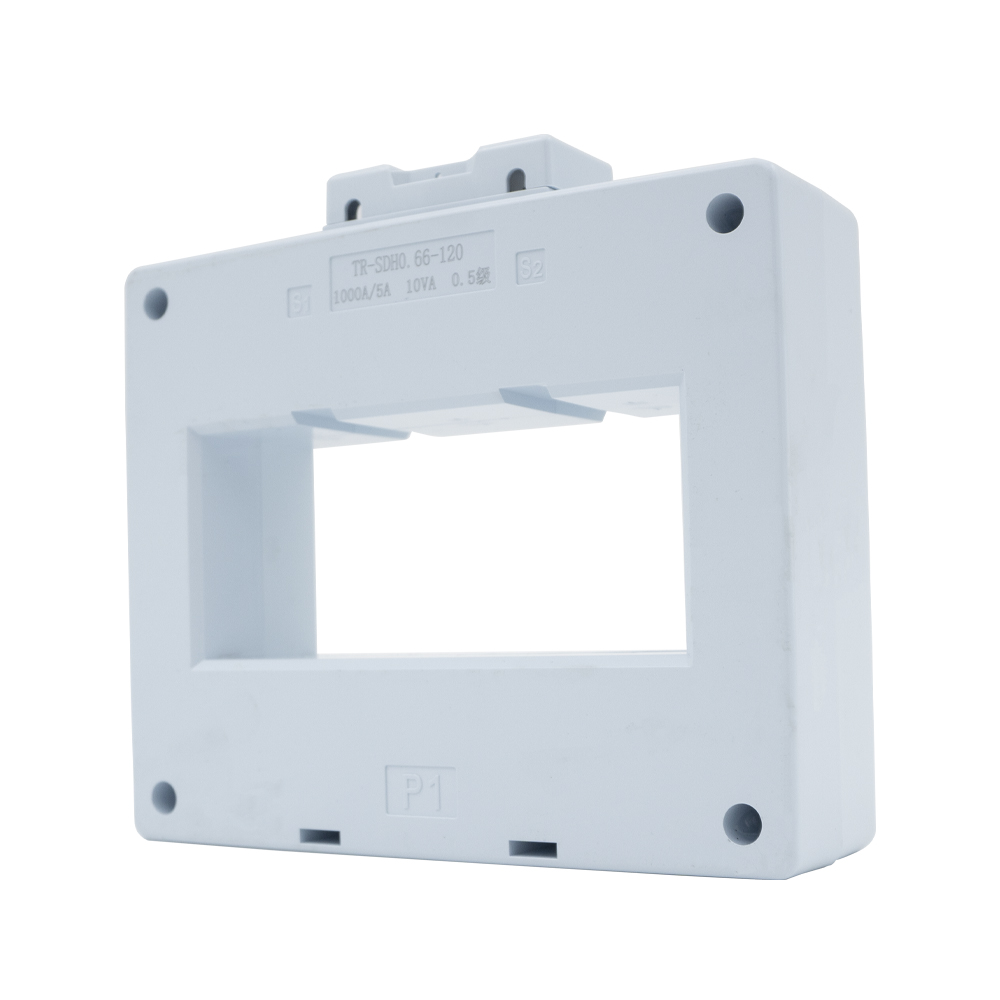

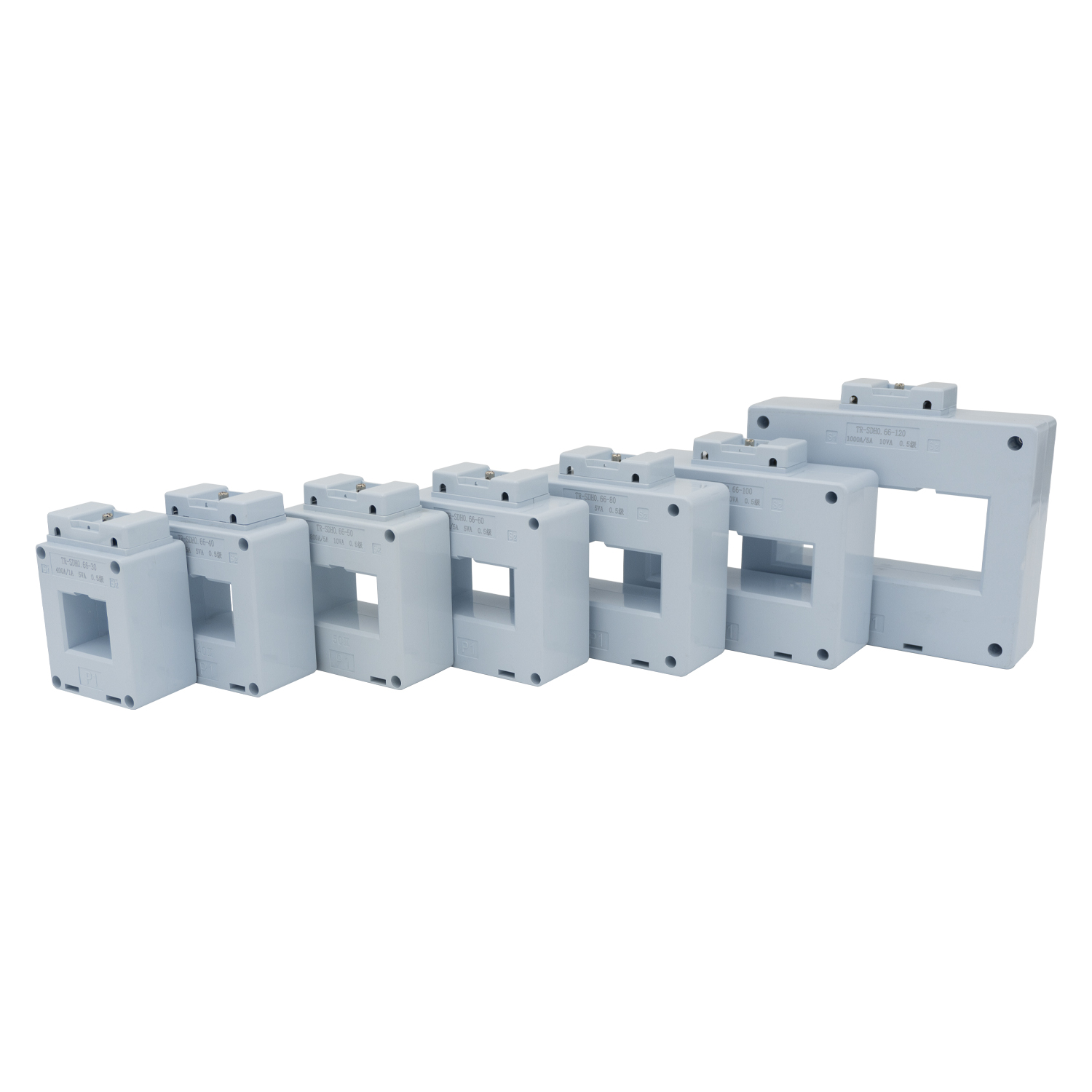

TR-SDH-Sammelschienen-Serienstromwandler

Der Stromwandler der Sammelschienentypreihe TR-SDH ist ein spezieller Stromwandler, der für die direkte Installation auf Sammelschienen in Niederspannungs-Stromverteilungssystemen entwickelt wurde. Es wandelt hohe Primärströme in proportionale, beherrschbare Sekundärströme für Mess-, Überwachungs- und Schutzrelais um. Dank ihrer kompakten Bauweise, einfachen Montage und hohen Messgenauigkeit gewährleistet diese Serie einen sicheren und effizienten Betrieb ohne Unterbrechung des Systems. Der Stromwandler der BHSDH-Busbar-Typ-Serie wird häufig in Schaltanlagen, Verteilertafeln und Energiemanagementsystemen eingesetzt und bietet zuverlässige Leistung, Haltbarkeit und lange Lebensdauer. Damit eignet er sich ideal für moderne Stromnetze, die eine präzise Strommessung und zuverlässige Schutzlösungen erfordern.

Verfügbarkeitsstatus:



erkundigen

Produktmerkmale

* Großer Strommessbereich.

* Hochleistungsindex, niedrige Kosten bei guter Qualität.

* Flexible Installation und starke Anwendbarkeit.

* Unterstützung des Anpassungsdienstes.

Produktanwendung

Stromwandler der TR-SDH-Serie werden bei der Schutzprüfung von GCS-Niederspannungs-Einschubschaltanlagen, kombinierten Domino-Schaltanlagen und elektrischen Hochleistungsgeräten verwendet und sind für Wechselstromkreise mit einer Nennspannung unter 0,66 kV geeignet.

Produktparameter

Elektrische Leistung	Betriebstemperatur	-40℃-+70℃	Relative Luftfeuchtigkeit	≤90 %
	Spannungspegel	0,66 kV	Leistungsfaktor	COSφ=0,8
	Nenneingangsstrom	5-6000A	Nennfrequenz	50/60Hz
	Genauigkeitsklasse	0,2S,0,2,0,5,0,5S,1	Arbeitsfrequenz	50Hz-60Hz
	Nennkapazität	2,5-30VA	Netzfrequenz Spannungsbeständig	3kV AC 2mA/min
	Hülse	PC-Kunststoff	Ausgabemethode	Feste Terminalausgabe
	Nenn-Sekundärleistung	1-5A	Anwendung	Drinnen
	Primäre Wendungen	1-10T	Toleranz	±1mm

Typischer Wert

Körperlich Produkte	Aktuelles Verhältnis	Bewertete Sekundärlast (VA)
Körperlich Produkte	Aktuelles Verhältnis	1,0 Klasse	0,5 Klasse	0,5S-Klasse	0,2 Klasse	0,2S-Klasse
TR-SDH0.66-30	150/5(1)A	2.5	--	--	--	--
	200/5(1)A	2.5	2	--	--	--
	250/5(1)A	5	5	2.5	2.5	2.5
	300/5(1)A	5	5	5	5	5
	400/5(1)A	5	5	5	5	5
TR-SDH0.66-40	150/5(1)A	5	1.5	--	--	--
	200/5(1)A	5	2.5	--	--	--
	250/5(1)A	5	5	5	5	5
	300/5(1)A	5	5	5	5	5
	400/5(1)A	5	5	5	5	5
	500/5(1)A	5	5	5	5	5
	600/5(1)A	5	5	5	5	5
TR-SDH0.66-50	200/5(1)A	5	5	2.5	2.5	2.5
	250/5(1)A	5	5	5	5	5
	300/5(1)A	5	5	5	5	5
	400/5(1)A	5	5	5	5	5
	500/5(1)A	5	5	5	5	5
	600/5(1)A	5	5	5	5	5
	750/5(1)A	10	10	10	10	10
	800/5(1)A	10	10	10	10	10
TR-SDH0.66-60	400/5(1)A	5	5	5	5	5
	500/5(1)A	5	5	5	5	5
	600/5(1)A	5	5	5	5	5
	750/5(1)A	10	10	10	10	10
	800/5(1)A	10	10	10	10	10
	1000/5(1)A	10	10	10	10	10
	1200/5(1)A	10	10	10	10	10
	1500/5(1)A	10	10	10	10	10
TR-SDH0.66-80	600/5(1)A	5	5	5	5	5
	750/5(1)A	10	10	10	10	10
	800/5(1)A	10	10	10	10	10
	1000/5(1)A	10	10	10	10	10
	1200/5(1)A	10	10	10	10	10
	1500/5(1)A	10	10	10	10	10
	2000/5(1)A	20	20	20	20	20
TR-SDH0.66-100	750/5(1)A	10	10	10	10	10
	800/5(1)A	10	10	10	10	10
	1000/5(1)A	10	10	10	10	10
	1200/5(1)A	10	10	10	10	10
	1500/5(1)A	10	10	10	10	10
	2000/5(1)A	20	20	20	20	20
	2500/5(1)A	20	20	20	20	20
TR-SDH0.66-120	1000/5(1)A	10	10	10	10	10
	1200/5(1)A	10	10	10	10	10
	1500/5(1)A	20	20	20	20	20
	2000/5(1)A	20	20	20	20	20
	2500/5(1)A	20	20	20	20	20
	3000/5(1)A	20	20	20	20	20
	4000/5(1)A	30	30	30	30	30
TR-SDH0.66-130	800/5(1)A	10	10	--	--	--
	1000/5(1)A	10	10	10	10	10
	1200/5(1)A	10	10	10	10	10
	1500/5(1)A	10	10	10	10	10
	2000/5(1)A	20	20	20	20	20
	2500/5(1)A	20	20	20	20	20
	3000/5(1)A	20	20	20	20	20
	4000/5(1)A	30	30	30	30	30
	5000/5(1)A	30	30	30	30	30
TR-SDH0.66-150	1000/5(1)A	10	10	10	10	10
	1200/5(1)A	10	10	10	10	10
	1500/5(1)A	10	10	10	10	10
	2000/5(1)A	20	20	20	20	20
	2500/5(1)A	20	20	20	20	20
	3000/5(1)A	20	20	20	20	20
	4000/5(1)A	30	30	30	30	30
	5000/5(1)A	30	30	30	30	30
	6000/5(1)A	30	30	30	30	30
TR-SDH0.66-180	1500/5(1)A	10	10	10	10	10
	2000/5(1)A	20	20	20	20	20
	2500/5(1)A	20	20	20	20	20
	3000/5(1)A	20	20	20	20	20
	4000/5(1)A	30	30	30	30	30
	5000/5(1)A	30	30	30	30	30
	6000/5(1)A	30	30	30	30	30
TR-SDH0.66-200	2000/5(1)A	20	20	20	20	20
	2500/5(1)A	20	20	20	20	20
	3000/5(1)A	20	20	20	20	20
	4000/5(1)A	30	30	30	30	30
	5000/5(1)A	30	30	30	30	30
	6000/5(1)A	30	30	30	30	30
TR-SDH0.66-220	2000/5(1)A	20	20	20	20	20
	2500/5(1)A	20	20	20	20	20
	3000/5(1)A	20	20	20	20	20
	4000/5(1)A	30	30	30	30	30
	5000/5(1)A	30	30	30	30	30
	6000/5(1)A	30	30	30	30	30
TR-SDH0.66-260	2000/5(1)A	20	20	20	20	20
	2500/5(1)A	20	20	20	20	20
	3000/5(1)A	20	20	20	20	20
	4000/5(1)A	30	30	30	30	30
	5000/5(1)A	30	30	30	30	30
	6000/5(1)A	30	30	30	30	30

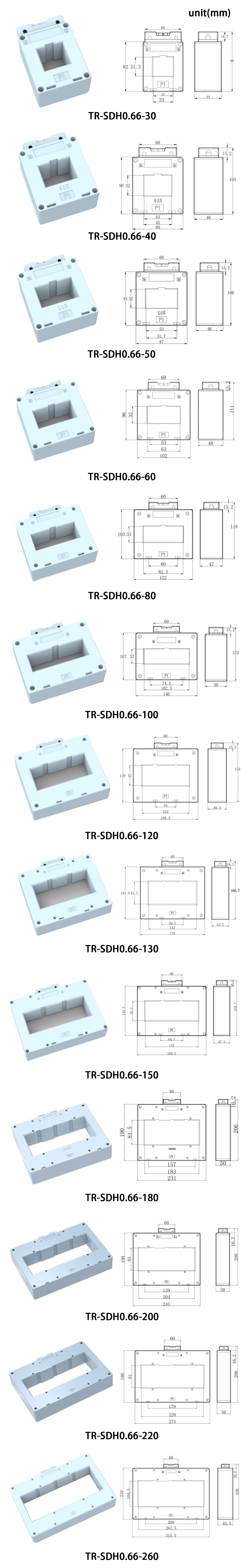

Abmessungen (mm)

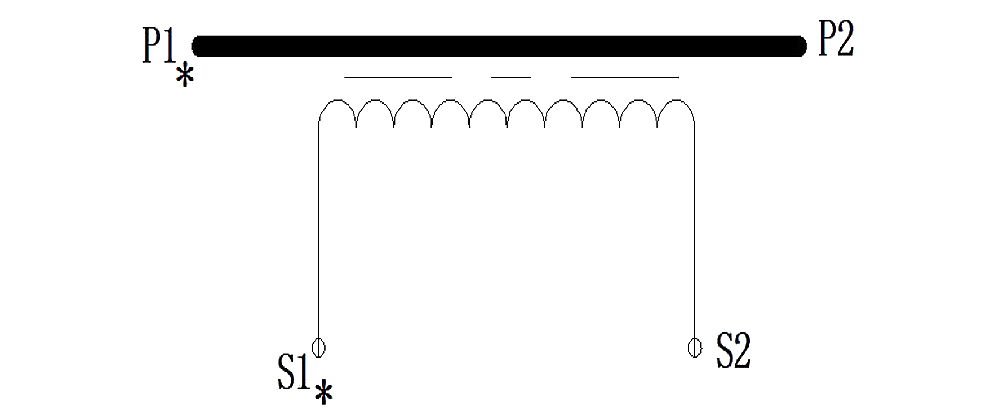

Elektrisches schematisches Diagramm
