Was ist das aktuelle Funktionsprinzip des Senders?

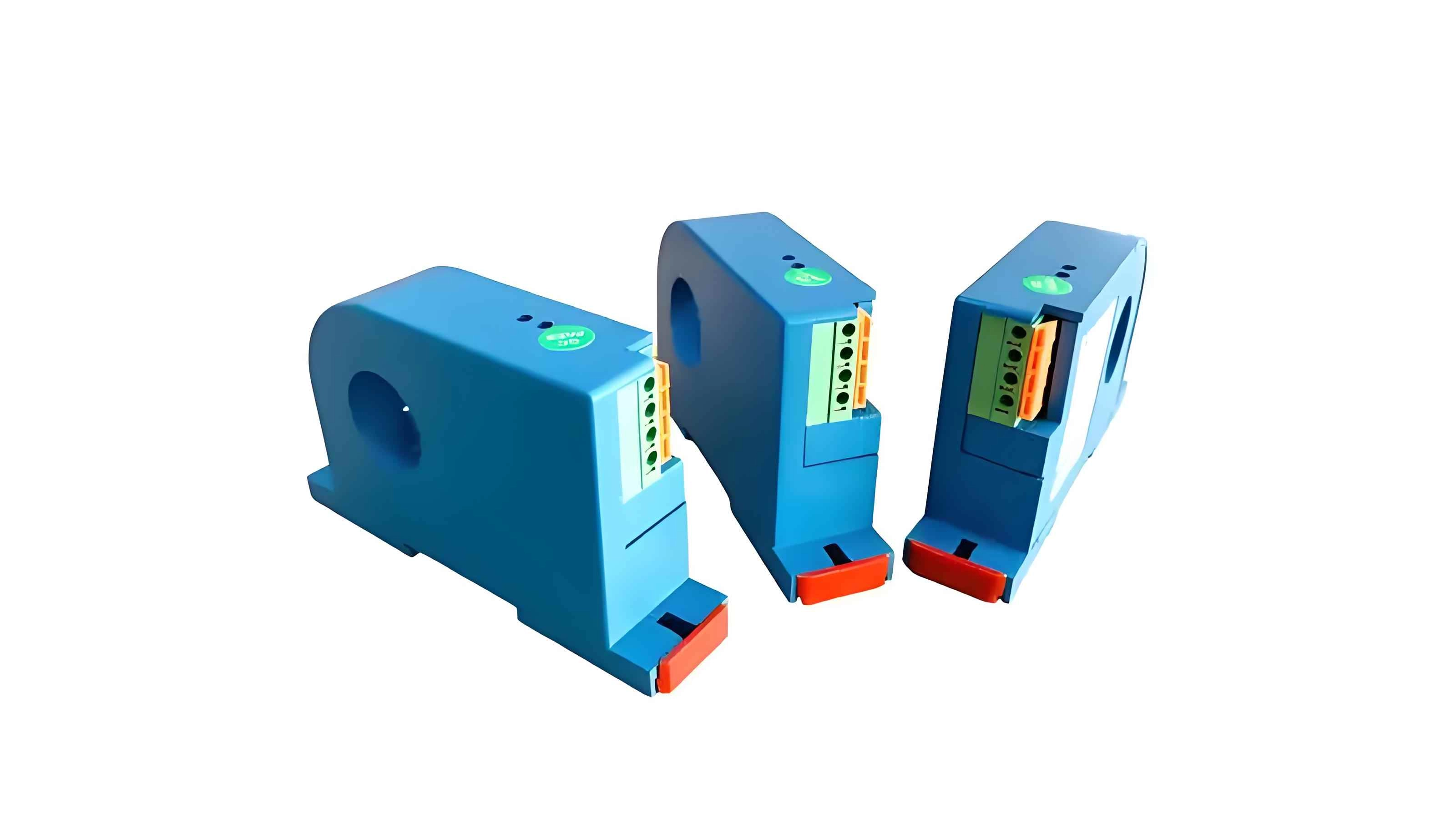

Ein Stromtransmitter (Stromwandler) ist ein elektrisches Gerät, das den Strom in einem Leiter erfasst und ihn zu Mess-, Überwachungs- oder Steuerungszwecken in ein standardisiertes Ausgangssignal umwandelt, typischerweise in Form eines Stromtransmitter werden häufig in der industriellen Automatisierung, in Energiesystemen, im Gebäudeenergiemanagement und in der Prozesssteuerung eingesetzt, um eine genaue Strommessung in Echtzeit sicherzustellen. Im Gegensatz zu herkömmlichen Stromwandlern ( 4–20-mA-Gleichstromsignals . CTs ), die nur einen reduzierten Sekundärstrom proportional zum Primärstrom liefern, wandeln Stromtransmitter den erfassten Strom aktiv in ein standardmäßiges analoges oder digitales Signal um, das von Steuersystemen, Datenerfassungseinheiten oder Überwachungsgeräten leicht interpretiert werden kann.

Das Funktionsprinzip eines Stromsenders lässt sich in mehreren wesentlichen Schritten erklären:

Stromerfassung
Im ersten Schritt wird der durch einen Leiter fließende Primärstrom erfasst. Es gibt verschiedene Methoden zur Strommessung , die gebräuchlichste ist:

Die Wahl der Sensortechnik hängt von Faktoren wie der Stromart (AC/DC), der erforderlichen Genauigkeit, dem Frequenzgang und den Isolationsanforderungen ab.

Vorgeschlagenes Diagramm : Zeigen Sie einen Primärleiter, der durch einen Hall-Effekt-Sensor oder Stromwandler verläuft, mit Darstellung des magnetischen Flusses.

Elektromagnetische Induktion: Ähnlich einem herkömmlichen Stromwandler, bei dem der Primärleiter als Einzelwindungswicklung fungiert und eine Sekundärspule einen proportionalen Strom erzeugt.

Hall-Effekt-Sensorik: Basierend auf dem Hall-Effekt-Prinzip, bei dem ein Hall-Sensor, der im vom Leiter erzeugten Magnetfeld platziert ist, eine Spannung erzeugt, die proportional zum Strom ist. Diese Methode eignet sich besonders für Gleich- oder Wechselströme.

Rogowski-Spulen : Zur Messung hochfrequenter Wechselströme kann eine flexible Rogowski-Spule die Änderungsrate des Stroms erfassen und einen Ausgang proportional zur Stromableitung liefern.

Signalaufbereitung
Sobald der Strom erfasst wird, ist das Rohsignal des Sensorelements (Spannung vom Hall-Sensor oder Sekundärstrom vom Stromwandler) oft zu schwach oder verrauscht für eine direkte Übertragung. Daher durchläuft es Signalaufbereitungsschaltungen, die Folgendes umfassen können:

Moderne Sender verwenden häufig eine integrierte Analog-Digital-Wandlung (ADC), um das analoge Sensorsignal vor der Verarbeitung in eine digitale Form umzuwandeln, was eine hohe Präzision und Stabilität ermöglicht.

Vorgeschlagenes Diagramm: Blockdiagramm von Sensor → Verstärker → Filter → Linearisierer → ADC.

Verstärker: Zur Verstärkung schwacher Signale.

Filter: Zum Entfernen von hochfrequentem Rauschen oder Oberwellen.

Linearisierungsschaltungen: Zur Korrektur von Nichtlinearitäten in der Sensorreaktion und Gewährleistung einer genauen Messung über den gesamten Strombereich.

Umwandlung in einen Standardausgang
Das aufbereitete Signal wird dann in einen Standardausgangsstrom oder eine Standardausgangsspannung umgewandelt, am häufigsten 4–20 mA DC oder 0–10 V DC, was für industrielle Steuerungssysteme geeignet ist.

Das 4-mA-Signal stellt typischerweise den Nullstrom (oder den niedrigsten messbaren Strom) dar, während 20 mA den Vollstrom darstellt. Dieser Standard gewährleistet ein ausfallsicheres Design: Jede Unterbrechung der Verkabelung oder ein Sensorausfall wird als weniger als 4 mA erkannt.

Digitale Sender können Ausgänge über Modbus, HART oder andere Feldbusprotokolle bereitstellen und so Fernüberwachung, Diagnose und Integration in SCADA-Systeme ermöglichen.

Hauptmerkmale aktueller Sender

Hohe Genauigkeit und Linearität: Gewährleistet eine zuverlässige Strommessung für eine präzise Steuerung.

Großer Strombereich: Kann je nach Sensortechnologie niedrige bis sehr hohe Ströme überwachen.

Isolierung und Sicherheit: Bietet Schutz für Steuerungssysteme vor Hochspannungstransienten.

Anwendungen von Stromgebern

Industrielle Automatisierung: Überwachung von Motorströmen, Lastströmen oder Energieverbrauch.

Stromverteilungssysteme: Messung von Wechsel- und Gleichströmen in Umspannwerken oder Schaltanlagen für die SCADA-Integration.

Erneuerbare Energiesysteme: Verfolgung von Solarwechselrichterausgängen, Batterieströmen und Windturbinengeneratoren.

Vorteile gegenüber herkömmlichen Stromwandlern

Kann Gleich- und Wechselströme messen, im Gegensatz zu Standard-Stromwandlern, die nur Wechselströme messen.

Bietet einen direkten Standardausgang (4–20 mA) ohne zusätzliche Konvertierungsausrüstung.

Bietet galvanische Trennung, Störfestigkeit und erhöhte Sicherheit.

Unterstützt die Integration mit digitalen Überwachungs- und Automatisierungssystemen und ermöglicht so ein intelligenteres Energiemanagement.

Zusammenfassend lässt sich sagen, dass der Stromtransmitter präzise Strommessung, Signalaufbereitung und standardisierte Ausgabe kombiniert, um genaue, sichere und zuverlässige Strommessungen für Industrie-, Gewerbe- und Energieanwendungen zu liefern. Durch Technologien wie Hall-Effekt-Sensoren, Rogowski-Spulen und fortschrittliche Signalverarbeitung fungieren Stromtransmitter als entscheidende Verbindung zwischen elektrischen Systemen und Steuer- oder Überwachungsgeräten und verbessern die betriebliche Effizienz und Sicherheit in modernen elektrischen Netzwerken.
