Miniatur-Stromwandler: Funktionen, Merkmale, Funktionsprinzip und Anwendungen

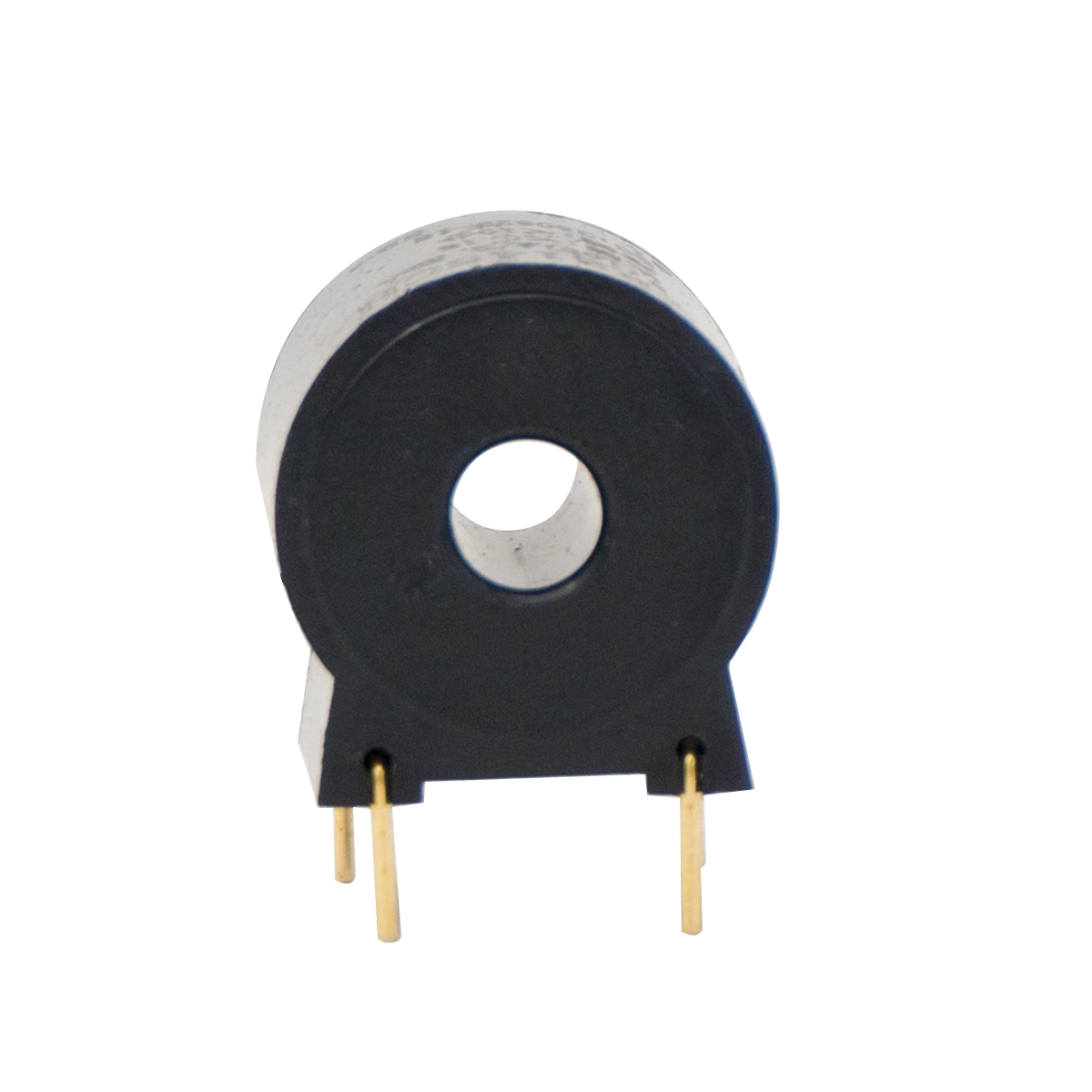

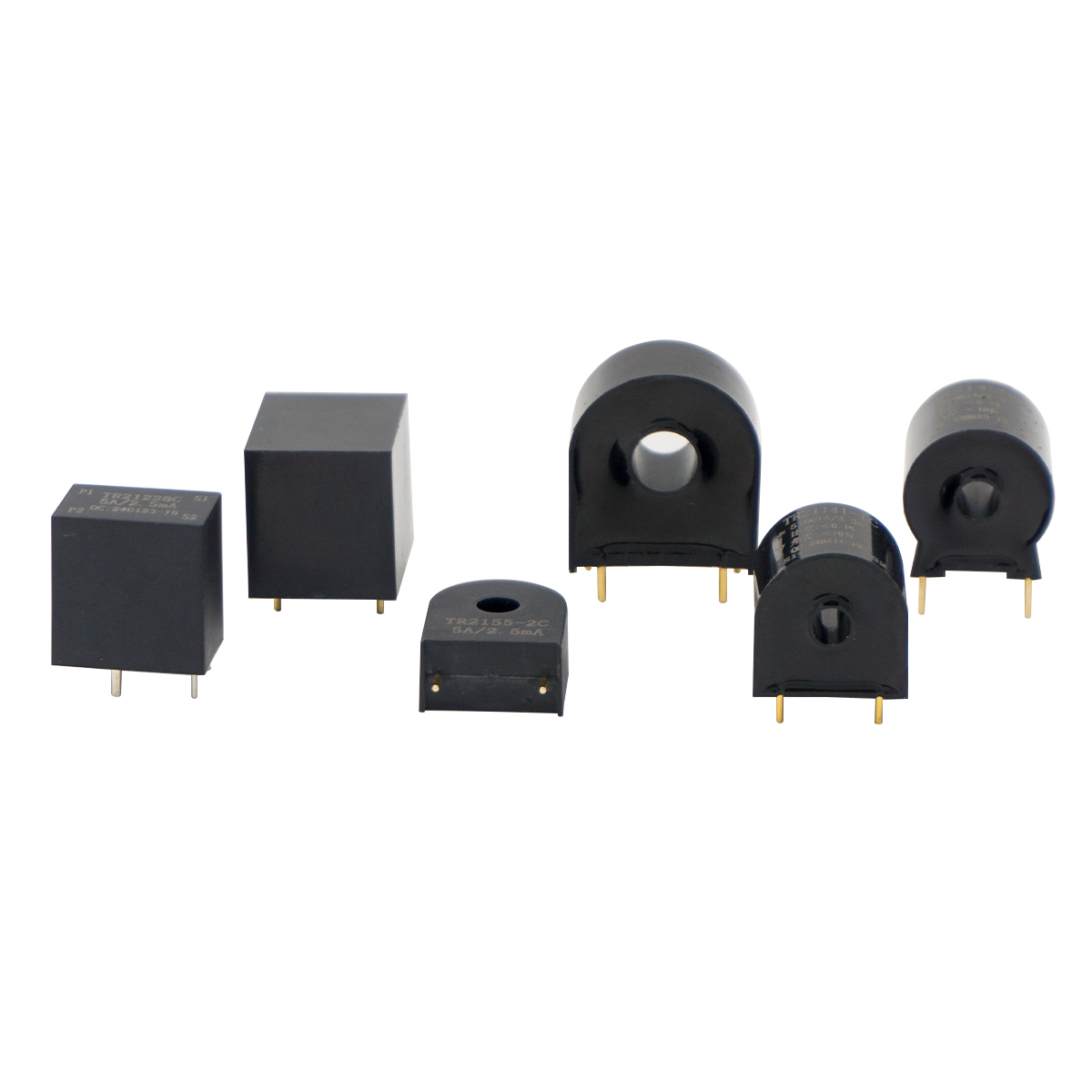

Ein Miniaturstromwandler (Mini CT) ist ein kompakter Stromwandlertyp, der für die präzise Strommessung auf engstem Raum entwickelt wurde. Es folgt den gleichen grundlegenden Funktionsprinzipien wie herkömmliche CTs, ist jedoch hinsichtlich Größe, Effizienz und Integration in elektronische Systeme optimiert. Mit dem Aufkommen intelligenter Netze, IoT-Geräte und energieeffizienter Geräte haben Miniatur-Stromwandler sowohl in Industrie- als auch in Wohnanwendungen zunehmend an Bedeutung gewonnen.

Funktionen und Hauptmerkmale

Die Hauptfunktion eines Miniatur-Stromwandlers besteht darin, Wechselstrom (AC) zu messen und ein verkleinertes Signal bereitzustellen, das für Überwachungs-, Schutz- oder Steuerungszwecke geeignet ist. Über die einfache Strommessung hinaus sorgt es für eine elektrische Trennung zwischen Hochspannungs-Primärkreisen und Niederspannungs-Sekundärkreisen und erhöht so die Sicherheit.

Zu den Hauptmerkmalen gehören:

Kompakte Größe – Konzipiert für den Einbau in kleine Geräte wie intelligente Messgeräte, auf Leiterplatten montierte Schaltkreise und tragbare Instrumente.

Hohe Genauigkeit – Mini-CTs können erstklassige Genauigkeitsniveaus erreichen, die für eine präzise Energiemessung geeignet sind.

Geringer Stromverbrauch – Optimiertes Wicklungs- und Kerndesign reduziert die Belastung der Messkreise.

Sicherheitsisolierung – Bietet galvanische Trennung und stellt sicher, dass gefährliche Primärströme niemals empfindliche Elektronik erreichen.

Vielseitiger Ausgang – Je nach Design kann der Ausgang in Form von Strom- oder Spannungssignalen erfolgen, die mit Mikrocontrollern und Messgeräten kompatibel sind.

Haltbarkeit – Gebaut mit hochpermeablen Magnetkernen und gekapseltem Gehäuse, was den Betrieb bei wechselnden Temperaturen und Umgebungsbedingungen ermöglicht.

Funktionsprinzip

Das Funktionsprinzip eines Miniatur-Stromwandlers basiert auf dem Faradayschen Gesetz der elektromagnetischen Induktion. Wenn Wechselstrom durch den Primärleiter fließt (bei dem es sich um eine einzelne Windung handeln kann, die durch den CT-Kern verläuft), erzeugt er ein Magnetfeld. Dieser magnetische Fluss wird vom Blech- oder Ferritkern aufgefangen und induziert einen proportionalen Strom oder eine proportionale Spannung in der Sekundärwicklung.

Anwendungsszenarien

Intelligente Energiezähler
Miniatur-Stromwandler werden häufig in intelligenten Zählern für Privathaushalte, Gewerbe und Industrie eingesetzt. Ihre Genauigkeit und der geringe Platzbedarf ermöglichen es Energieversorgern, präzise Verbrauchsdaten zu erfassen und eine dynamische Abrechnung oder Lastverteilung zu ermöglichen.

Energieüberwachungssysteme
In der Gebäudeautomation und in Rechenzentren liefern Miniatur-Stromwandler aktuelle Echtzeitdaten an Energiemanagementsysteme. Dies hilft, abnormale Lasten zu erkennen, die Stromverteilung zu optimieren und Verschwendung zu reduzieren.

Motorschutz und -steuerung
Durch die Überwachung des von Motoren aufgenommenen Stroms können Mini-Stromwandler Überlast-, Blockierungs- oder Fehlerzustände erkennen. Sie werden in Motorsteuerungen und industrielle Schutzrelais integriert, um kostspielige Schäden zu verhindern.

Unterbrechungsfreie Stromversorgungen (USV) und Leistungselektronik
In kompakten Stromversorgungen und USV-Systemen ermöglichen Mini-CTs eine genaue Stromrückführung zur Regelung und zum Schutz. Ihre schnelle Reaktion trägt dazu bei, die Systemstabilität bei Lastschwankungen aufrechtzuerhalten.

IoT und intelligente Geräte
Mit dem Aufkommen von Smart Homes und vernetzten Geräten spielen Miniatur-CTs eine Rolle bei der Energieüberwachung auf Steckerebene, der Lasterkennung und der Effizienzoptimierung.

Erneuerbare Energiesysteme
In Solarwechselrichtern und Windkraftanlagen messen Miniatur-Stromwandler den Stromfluss, um die Stromumwandlung zu optimieren und Schutz bei Fehlerbedingungen zu bieten.

Zukünftige Trends

Da die weltweite Nachfrage nach Energieeffizienz und Nachhaltigkeit wächst, werden sich Miniatur-Stromwandler weiterentwickeln mit:

Integration mit digitalen Schaltkreisen für eine direkte Mikrocontroller-Schnittstelle.

Verbesserte Bandbreite und Linearität ermöglichen eine genaue Messung sowohl der Grundschwingungen als auch der harmonischen Komponenten.

Verbesserte Isolationstechnologie zur Erfüllung strengerer Sicherheits- und Kompaktheitsanforderungen.

Weit verbreiteter Einsatz in Ladegeräten für Elektrofahrzeuge, Smart Grids und dezentralen Erzeugungssystemen.

Abschluss

Miniatur-Stromwandler sind wichtige Komponenten moderner elektrischer Systeme und vereinen Präzision, Kompaktheit und Sicherheit. Ihr Funktionsprinzip basiert weiterhin auf der klassischen elektromagnetischen Induktion, ihr Design wurde jedoch verfeinert, um den Anforderungen der Technologien der nächsten Generation gerecht zu werden. Von intelligenten Zählern bis hin zu erneuerbaren Energien werden Miniatur-Stromwandler weiterhin eine Schlüsselrolle für ein effizientes und sicheres Energiemanagement spielen.
