TRAK-B
TR
Produktübersicht
Ein 0–10-mA- Kernausgleichsstromwandler CBCT (Zero Sequence Current Transformer ZCT) ist ein Präzisionsmessgerät zur Erkennung von Leck- oder Restströmen in elektrischen Energiesystemen. Es misst die Vektorsumme der durch dreiphasige Leiter fließenden Ströme. Unter normalen ausgeglichenen Lastbedingungen ist die Summe aller Phasenströme gleich Null und es wird kein Ausgangssignal erzeugt. Wenn ein Erdschluss, ein Isolationsfehler oder eine Leckage auftritt, entsteht ein Ungleichgewicht und der Transformator erzeugt ein entsprechendes sekundäres Ausgangssignal, typischerweise im Bereich von 0 bis 10 mA , proportional zum Fehlerstrom.
Produktmerkmale
* Split-Core-Struktur, einfach vor Ort zu installieren und einfach zu bedienen.
* Die Wicklungsstruktur des Magnetkerns ist mit Epoxidharz gegossen, die Endflächen des Einschnitts sind aufeinander abgestimmt und die Stabilität ist gut.
* Verwenden Sie einen ultramikrokristallinen Kern mit hoher Permeabilität, guter Linearität und hoher Empfindlichkeit.
Produktanwendung
Elektrisches Brandüberwachungssystem, Energieüberwachungssystem für Feuerlöschgeräte, Projekt zum Wiederaufbau ländlicher Stromnetze, intelligentes Stromverbrauchssystem, Schwachstrom-Erdungssystem, elektromagnetischer Relaisschutz, Online-Umweltüberwachung usw.
Laden Sie das Größenblatt herunter
Produktparameter
| Elektrische Leistung | Betriebstemperatur | -40℃-+70℃ | Relative Luftfeuchtigkeit | ≤90 % |
| Spannungspegel | 0,4/0,66/0,72 kV | Linearer Bereich | 5 % bis 1000 % | |
| Nenneingangsstrom | 0-1A | Nennfrequenz | 50/60Hz | |
| Nennleistung | 0-0,25mA oder 0-1V | Netzfrequenz Spannungsbeständig | 3kV/min | |
| Genauigkeitsklasse | 0,5, 1,0 | Isolationsstärke | 1000 MΩ/500 V/min | |
| Mechanische Struktur | Muschel und Skelett | Flammhemmender PBT/PC-Grad 94-V0 | Ausgabemethode | Ummantelte Leitungen |
| Eisenkernmaterial | Nanokristallin | Split-Core-Struktur | '304'Befestigung mit unlösbarer Schraube | |
| Versiegeln und Füllen | Epoxidharz | Bauplan | Schraubbefestigung für die Bodenmontage |

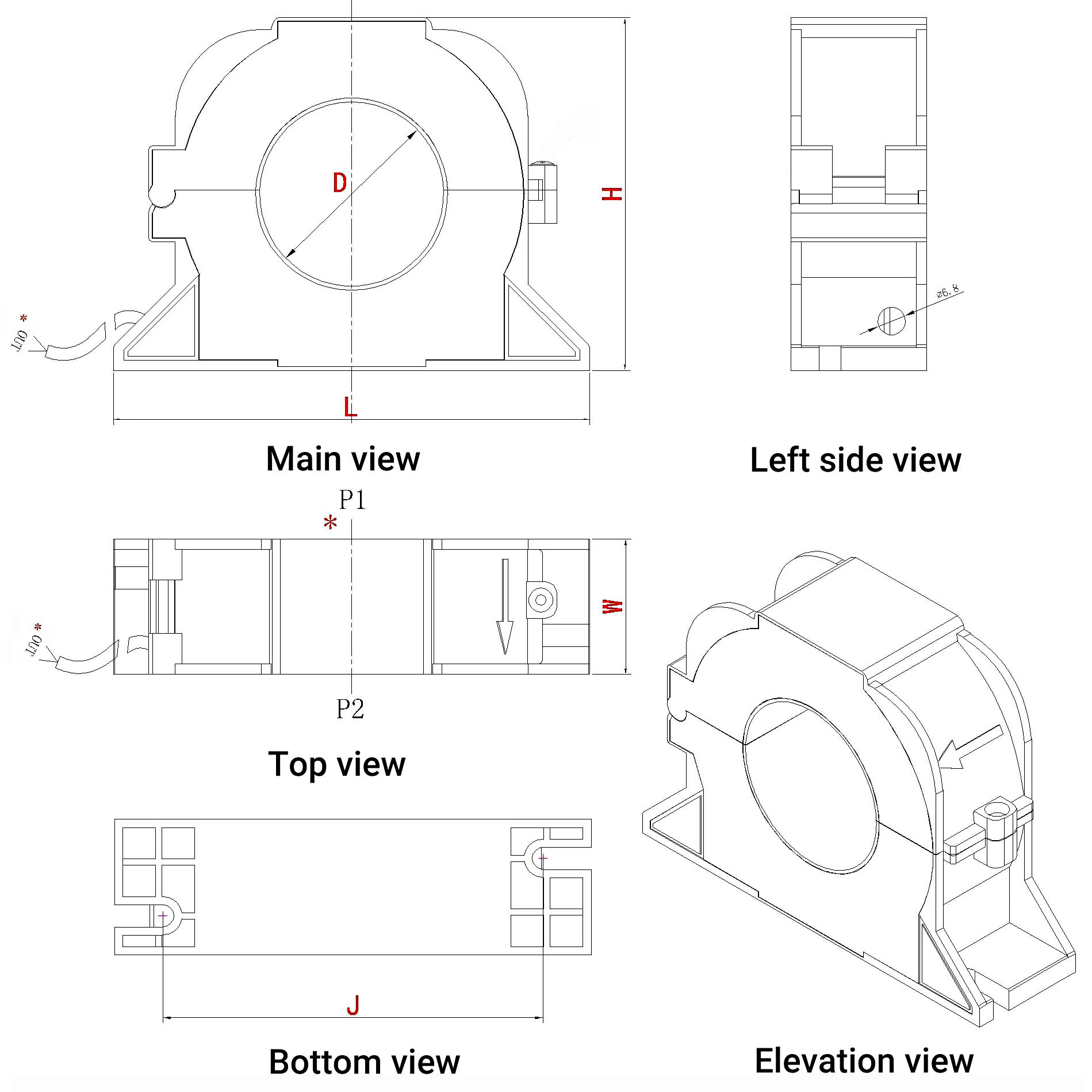

Form und Einbaumaße
| Produktmodell -Nr. | Bewerteter Input | Nennleistung | Präzisionsklasse | Abmessungen (mm) | |||||
| D | L | W | H | J | K | ||||
| TRAK-30B | 0-1A | 0-1A (0,5 mA) | 0.5 1.0 | 30 | 88 | 30 | 68 | 76 | M5 |
| TRAK-45B | 45 | 116 | 33 | 86 | 92 | M5 | |||
| TRAK-65B | 65 | 130 | 33 | 105 | 110 | M6 | |||
| TRAK-80B | 80 | 160 | 33 | 128 | 143 | M6 | |||
| TRAK-100B | 100 | 188 | 33 | 154 | 178 | M6 | |||
Vorsichtsmaßnahmen bei der Installation
* Der stromführende Leiter und der Neutralleiter müssen gleichzeitig durch das Kernloch des Transformators verlaufen.
* Bevor der Eisenkern geschlossen wird, stellen Sie sicher, dass die Endfläche des Einschnitts sauber und frei von Flecken und Verunreinigungen ist
* Verwenden Sie zum Anziehen der Schrauben einen Drehmomentschlüssel (elektrisch/pneumatisch) und stellen Sie das Drehmoment auf einen angemessenen Bereich ein.
