Was ist der Zweck des Stromwandlerverhältnisses (CT)?

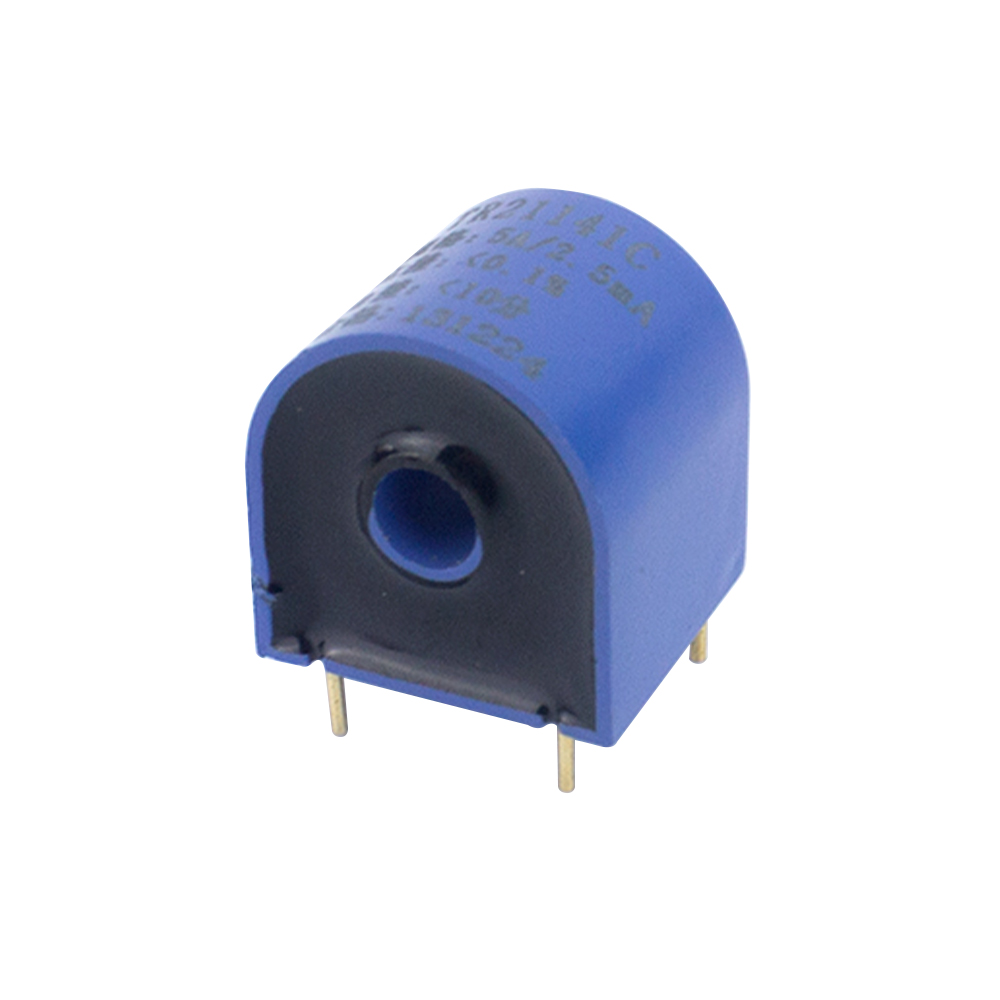

Ein Stromwandler (CT) ist ein Instrumententransformator, dessen Zweck darin besteht, große Wechselströme in einem Primärkreis auf einen kleineren, sichereren, standardisierten Strompegel in seinem Sekundärkreis zu transformieren, um ihn zu messen, zu schützen oder zu steuern.

Das CT-Verhältnis (auch Stromverhältnis genannt) ist die mathematische Beziehung zwischen dem Primärstrom und dem Sekundärstrom unter Nennbedingungen (oder Volllastbedingungen). Mit anderen Worten:

CT-Verhältnis = (Primärstrom) : (Sekundärstrom)

Beispielsweise bedeutet ein Stromwandler mit einer Nennleistung von 300:5, dass, wenn 300 A durch die Primärseite fließen, die Sekundärseite 5 A erzeugt. Wenn nur 150 A in die Primärseite fließen, erscheinen unter linearen Bedingungen idealerweise 2,5 A in der Sekundärseite (150/300 × 5).

Warum das CT-Verhältnis wichtig ist – Zwecke und Funktionen

Das CT-Verhältnis ist von grundlegender Bedeutung, weil es:

Skaliert hohe Ströme auf sichere Messwerte.
Hohe Ströme in Energiesystemen (Hunderte oder Tausende Ampere) können von typischen Messgeräten, Relais oder Überwachungsgeräten nicht direkt verarbeitet werden. Das CT-Verhältnis stellt sicher, dass solch große Ströme proportional reduziert werden (z. B. auf 1 A oder 5 A), sodass die angeschlossenen Instrumente sie sicher und genau messen können.

Behält die proportionale Genauigkeit über den gesamten Bereich bei.
Vorausgesetzt, dass der Stromwandler richtig ausgelegt und belastet ist, bleibt der CT-Sekundärstrom über den gesamten Betriebsbereich proportional zum Primärstrom (innerhalb der angegebenen Genauigkeitsgrenzen). Dieses proportionale Verhalten ermöglicht eine präzise Messung, Dosierung und den Betrieb von Schutzrelais.

Standardisiert die Schnittstelle für Instrumentierung und Schutz
Da Sekundärströme standardisiert sind (typischerweise 5 A oder 1 A), können Stromwandler in verschiedenen Systemen und Installationen einen konsistenten Eingang für Messgeräte, Energieanalysatoren, Schutzrelais und Steuerungssysteme darstellen. Dies erleichtert das Instrumentendesign und die Austauschbarkeit.

Design und Überlegungen zum CT-Verhältnis

Einige wichtige Aspekte und Vorbehalte im Zusammenhang mit CT-Verhältnissen sind:

Standard-Sekundärnennwerte
Die meisten Stromwandler liefern Standard-Sekundärströme von 5 A oder 1 A, daher werden die Stromwandlerverhältnisse entsprechend ausgedrückt (z. B. 1000:5, 2000:1).

Windungsverhältnis vs. Stromverhältnis
Die tatsächlichen physischen Wicklungen des Stromwandlers definieren ein Windungsverhältnis (Primärwindungen : Sekundärwindungen). Das Stromverhältnis steht im umgekehrten Verhältnis zum Windungsverhältnis und folgt den Transformatorprinzipien (dh mehr Windungen auf der Sekundärseite ergeben einen geringeren Sekundärstrom bei gleichem Primärstrom).

Linearer Betriebsbereich und Sättigung
Ein Stromwandler muss innerhalb seines linearen (ungesättigten) Bereichs betrieben werden. Wenn der Primärstrom die Auslegung (oder Bürde) des Stromwandlers überschreitet, kann es zu einer Sättigung des Kerns kommen, wodurch die proportionale Beziehung unterbrochen wird und Messfehler oder Fehlfunktionen auftreten. Daher muss das CT-Verhältnis so gewählt werden, dass der CT auch bei Überlastungen oder Fehlerströmen eine akzeptable Leistung aufrechterhalten kann.

Praktisches Beispiel und Implikationen

Angenommen, eine Netzleitung führt einen Nennstrom von 1200 A und wir möchten ihn mit standardmäßigen 5-A-Instrumenten überwachen. Wir wählen einen Stromwandler mit einem Verhältnis von 1200:5. Unter normaler Last erzeugt die Sekundärwicklung des Stromwandlers 5 A, die direkt vom Messgerät oder Relais gemessen werden kann. Wenn sich der Leitungsstrom während eines Fehlers auf 2400 A verdoppelt, würde der Stromwandler versuchen, 10 A zu erzeugen (sofern er innerhalb seines linearen Bereichs liegt). Schutzrelais werden entsprechend eingestellt, um diese 10 A als 2400 A zu interpretieren und Auslöseaktionen einzuleiten. Wenn das Verhältnis des Stromwandlers falsch gewählt wurde (z. B. 2000:5), könnte der Stromwandler bei 2400 A in die Sättigung gehen oder den Fehlerpegel falsch darstellen, was zu Relaisfehlern führen würde.

Somit verknüpft das CT-Verhältnis reale Netzströme mit den internen, beherrschbaren Strömen von Schutz- und Messgeräten.
