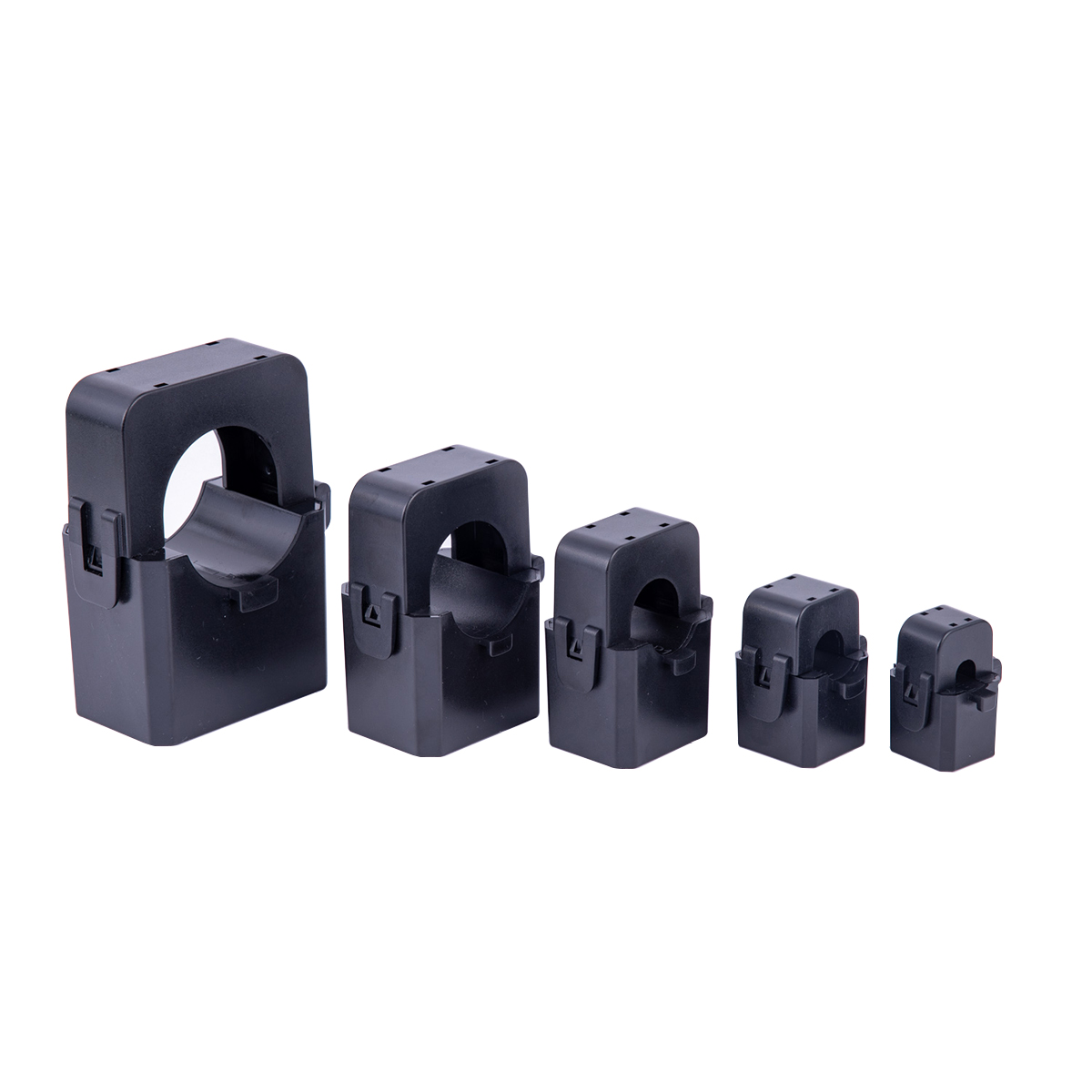

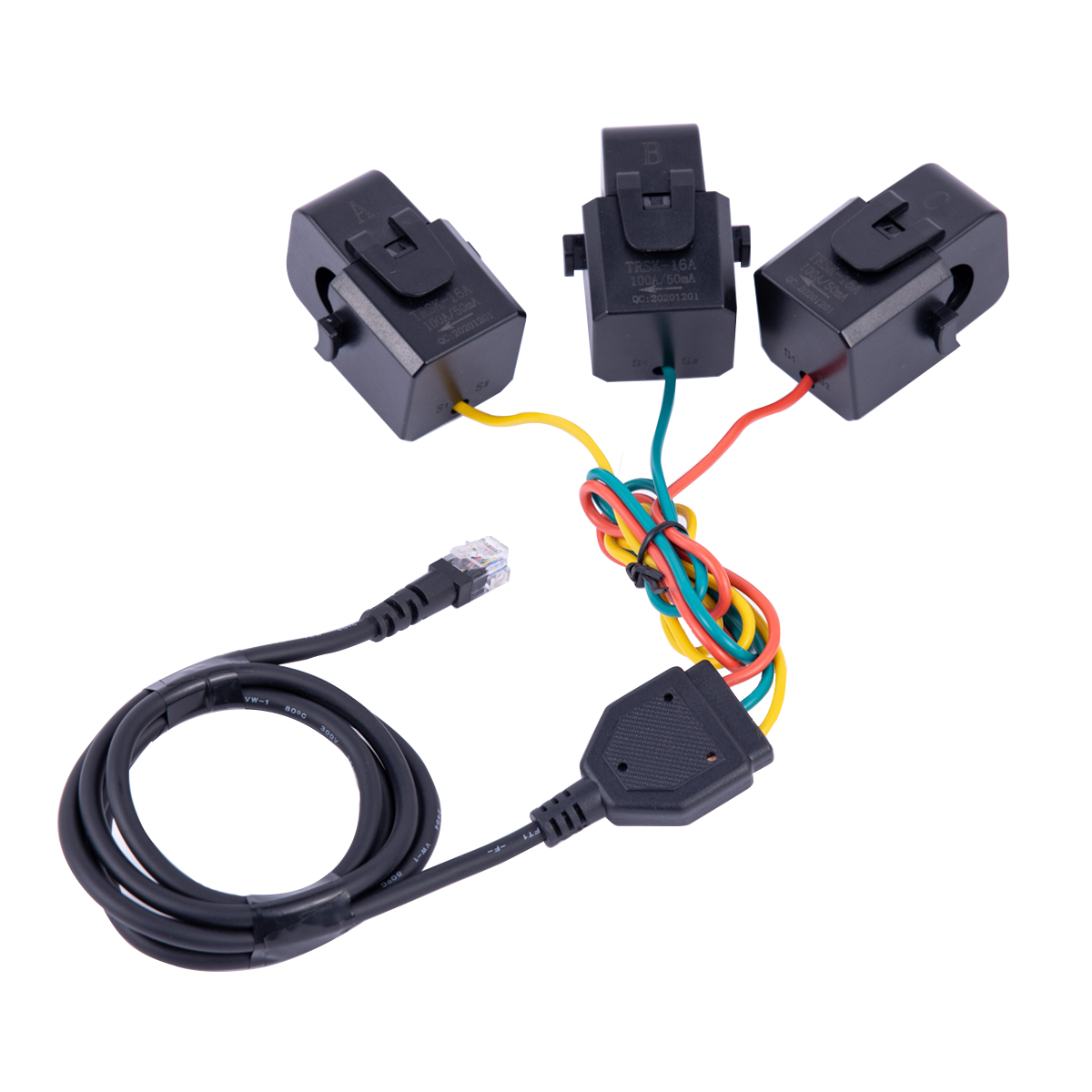

Herstellung von Stromwandlern mit geteiltem Kabeltyp der Serie A

Stromwandler der FK-Serie öffnen und schließen, 180 Grad frei öffnen und schließen, für den Innenbereich. Es kann schnell installiert und demontiert werden, wenn kein Stromausfall vorliegt und die Leitung kontinuierlich ist. Die Bedienung ist einfach. Durch das Prinzip der elektromagnetischen Induktion wird die Messquelle vom Personal und der Ausrüstung isoliert, wodurch die Sicherheit von Personal und Eigentum effektiv gewährleistet wird. Diese Produktserie verfügt über eine Vielzahl von Öffnungen und Spezifikationen, um unterschiedlichen Verwendungs- und Installationsanforderungen gerecht zu werden.

Verfügbarkeitsstatus:



erkundigen

Modell:
TRSK-FK
Produktmarke:
TR

Produktmerkmale

* Die Schnallenstruktur ist fest und die Stabilität ist gut.

* Entsprechend den im Hauptstromkreis verwendeten Kabelspezifikationen gibt es unterschiedliche Kernlochdurchmesser .

* Große Mengenbegrenzung und starke Anti-Sättigungs-Fähigkeit. Primärer Nennstrombereich: 1 bis 1000 A, sekundärer Nennstrombereich: 0 bis 5 A, der Stromumwandlungsverhältnisbereich kann 100:1 bis 10000:1 erreichen.

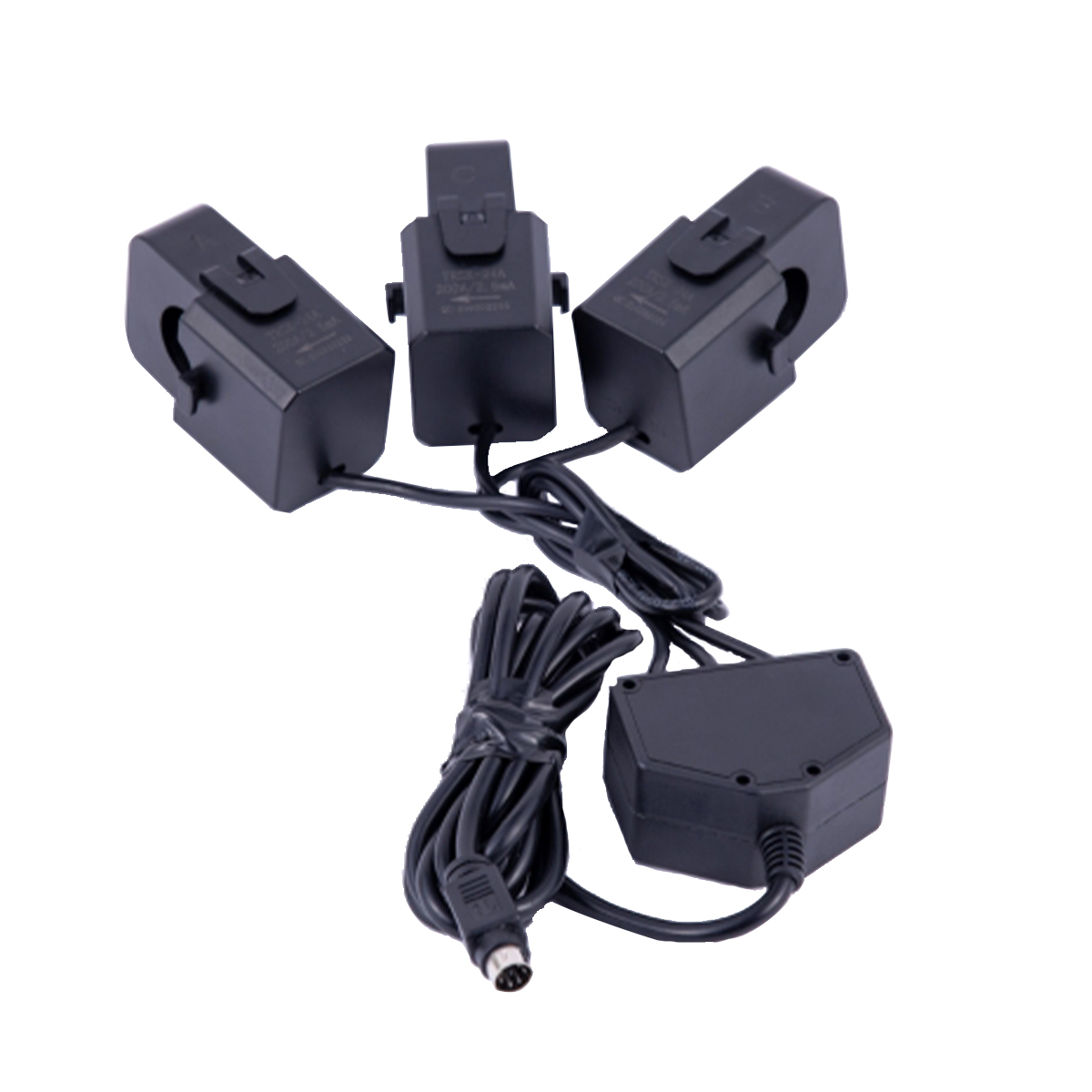

* Bietet eine Vielzahl kombinierter Ausgabemethoden: Bei der Ausgabe von Strom auf Ampereniveau können Sie PVC- Kabelklemmen allein verwenden, Strom auf Ma-Ebene ausgeben, Sie können dreiphasige integrierte Sammelklemmen wählen und eine Vielzahl von Signalschnittstellen auswählen.

* Nehmen Sie einen Kern mit hoher magnetischer Permeabilität, guter Linearität und hoher Empfindlichkeit an.

Produktanwendung

Projekt zum Wiederaufbau des ländlichen Stromnetzes, Online-Umweltüberwachung, intelligenter Stromverbrauch bei der Brandbekämpfung, Niederspannungs-Stromverteilungssystem, intelligentes Stromverbrauchssystem, Strommessung, Stromqualitätsanalyse und Signalerfassung für elektrische Geräte, Beleuchtungsgeräte wie Stromanlagen, Kleinstrom-Erdungssysteme usw.

Laden Sie das Größenblatt herunter

TRSK-24A.pdf

TRFK-24A.pdf

Produktparameter

Elektrisch Leistung	Betriebstemperatur	-40°C-+70°C	Relative Luftfeuchtigkeit	≤90 %
	Spannungspegel	0,4/0,66/0,72 kV	Linearer Bereich	5 %–120 %
	Nenneingangsstrom	0-1500A	Nennfrequenz	50/60Hz
	Nennkapazität	0-5VA	Netzfrequenz Spannungsbeständig	3kV AC/1min
	Genauigkeitsklasse	0,5, 1,0	Spannungsfestigkeit	≥1000Ω/500V DC

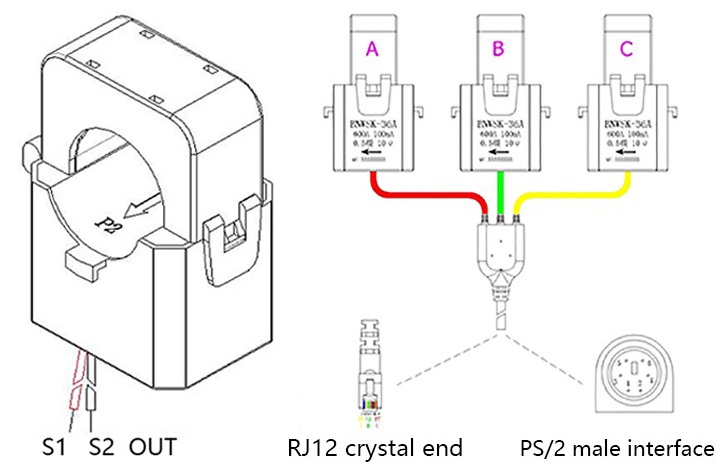

Mechanisch Struktur	Hülse	PA/PCEntflammbarkeit Bewertung 94-V0	Ausgabemethode	PVC-ummanteltes Kabel/RJ12-Kristallanschluss / PS/2Rundkopf-Steckerschnittstelle
	Wickelspule	PBT	Struktur zum Öffnen und Schließen	Schnapp
	Kernmaterial	Siliziumstahl/ Mangan-Zink-Ferrit	Bauplan	Nylon-Kabelbinder gebündelt und Festkabel

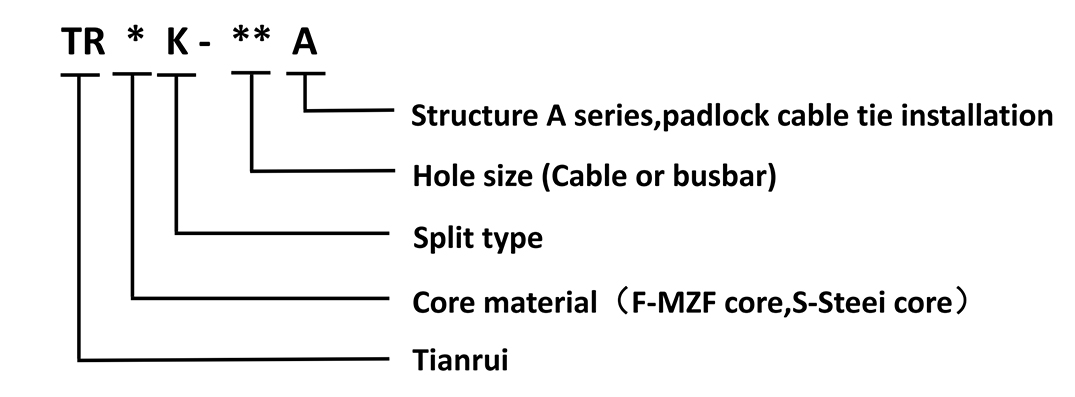

Modelldefinition

Stromwandler

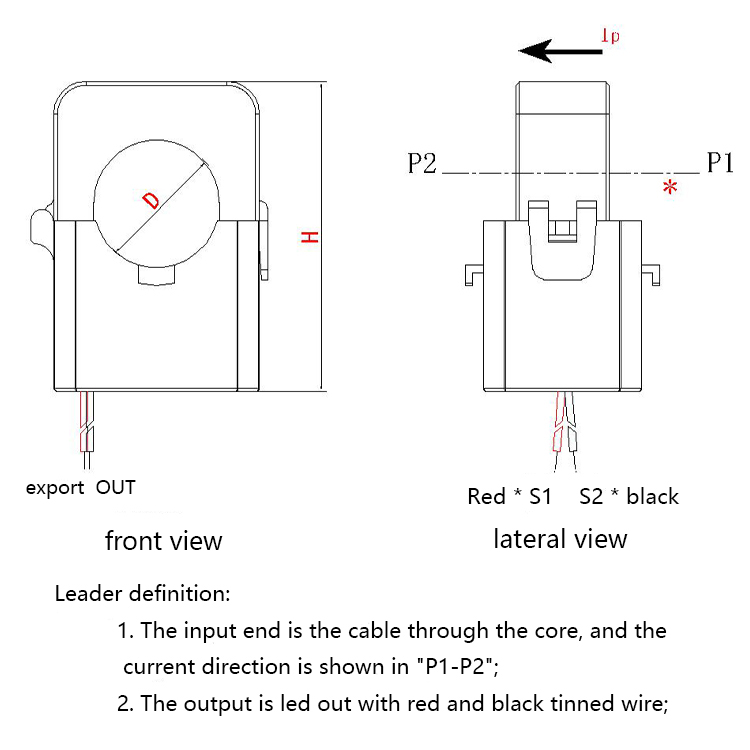

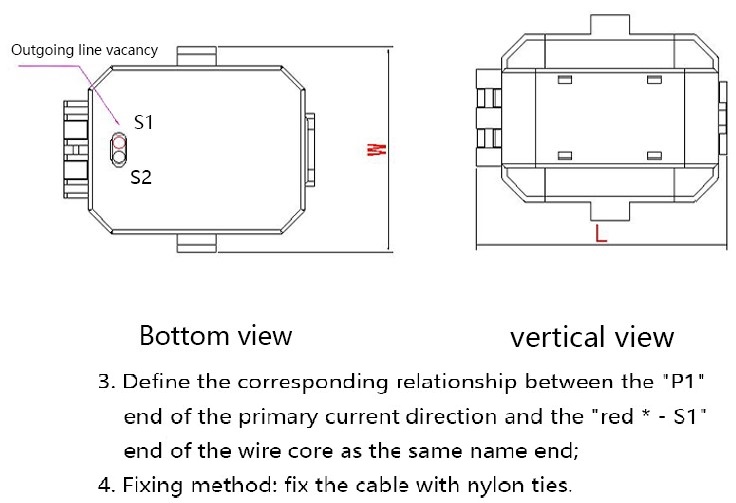

Typischer Wert und Dimension

Produktmodell	Bewerteter Input	Nennleistung	Genauigkeitsklasse	Abmessungen (mm)
Produktmodell	Bewerteter Input	Nennleistung	Genauigkeitsklasse	D	L	W	H
TRFK-10A	0-75A	0–50 mA (0–1,0 V)	0,2S 0,3S 0,5S 0,5S	9.00	34.5	37.5	45.0
TRFK-16A	0-150A	0–100 mA (0–2,5 V)		15.0	40.5	42.5	52.0
TRFK-24A	0-250A	0–100 mA (0–5,0 V)		22.5	54.0	47.0	71.0
TRSK-36A	0-500A	0–100 mA (0–7,0 V)		35.0	66.0	53.0	87.0
TRSK-50A	0-800A	0–100 mA (0–7,0 V)		50.0	88.0	59.0	114
TRSK-10A	5-100A	0-200mA (0,5VA)	0,5S 0,5S 1,0S 3,0S	9.00	34.5	37.5	45.0
TRFK-16A	5-150A	0-1A (0,5VA 1VA)		15.0	40.5	42.5	52.0
TRFK-24A	10-300A	0-5A (0,5VA 2,5VA)		22.5	54.0	47.0	71.0
TRSK-36A	10-600A	0-5A (0,5VA 3,75VA)		35.0	66.0	53.0	87.0
TRSK-50A	10-1500A	0-5A (0,5VA 5VA)		50.0	88.0	59.0	114
