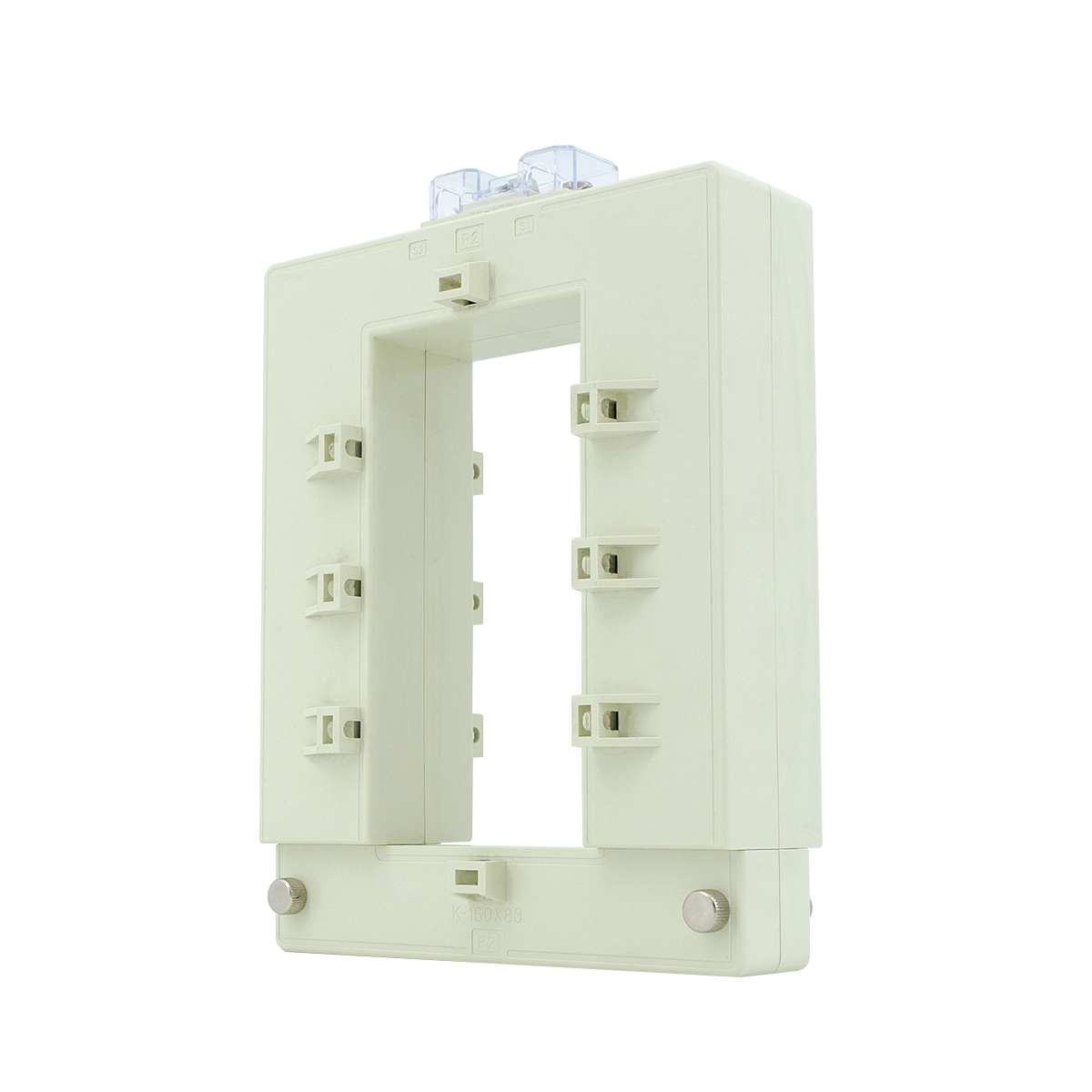

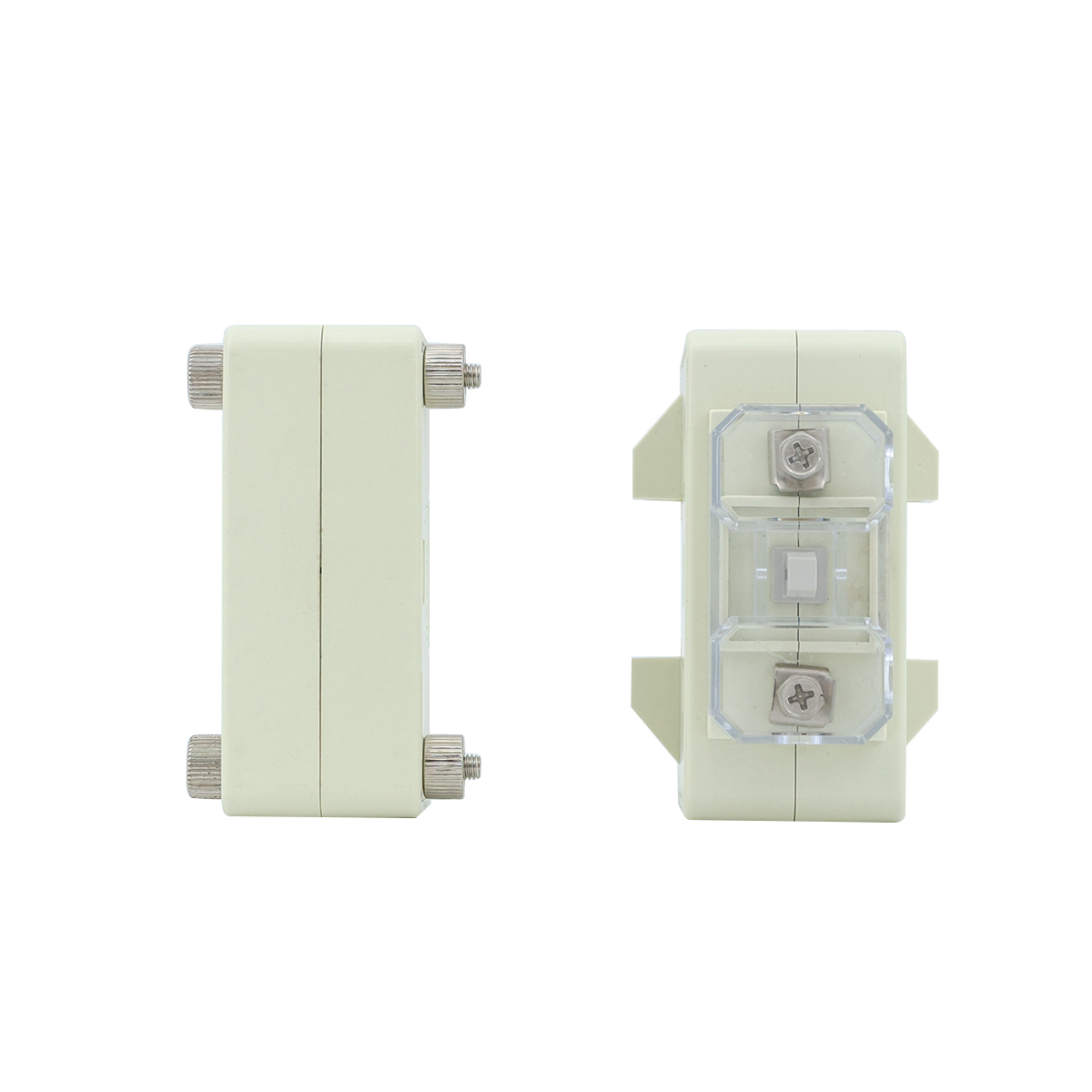

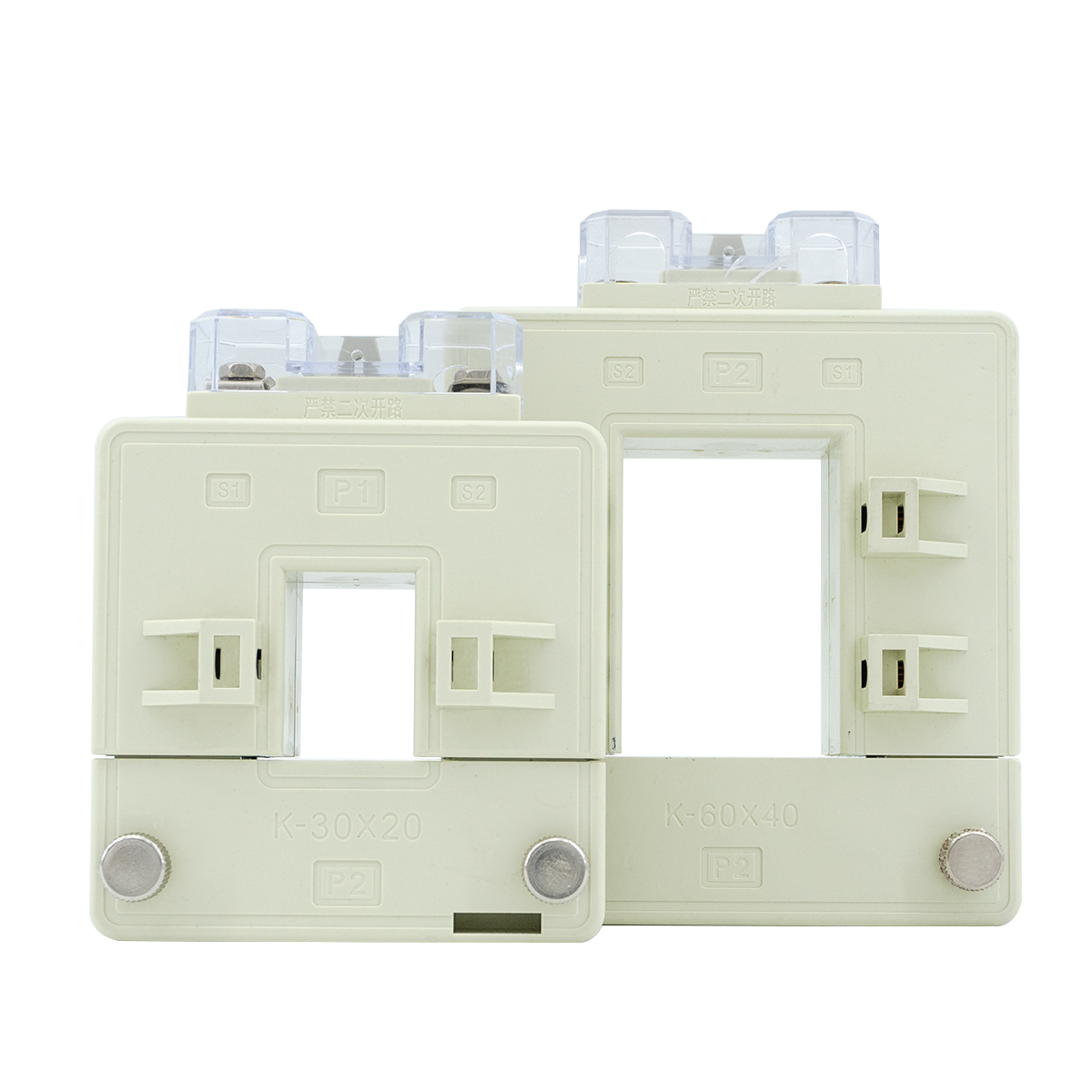

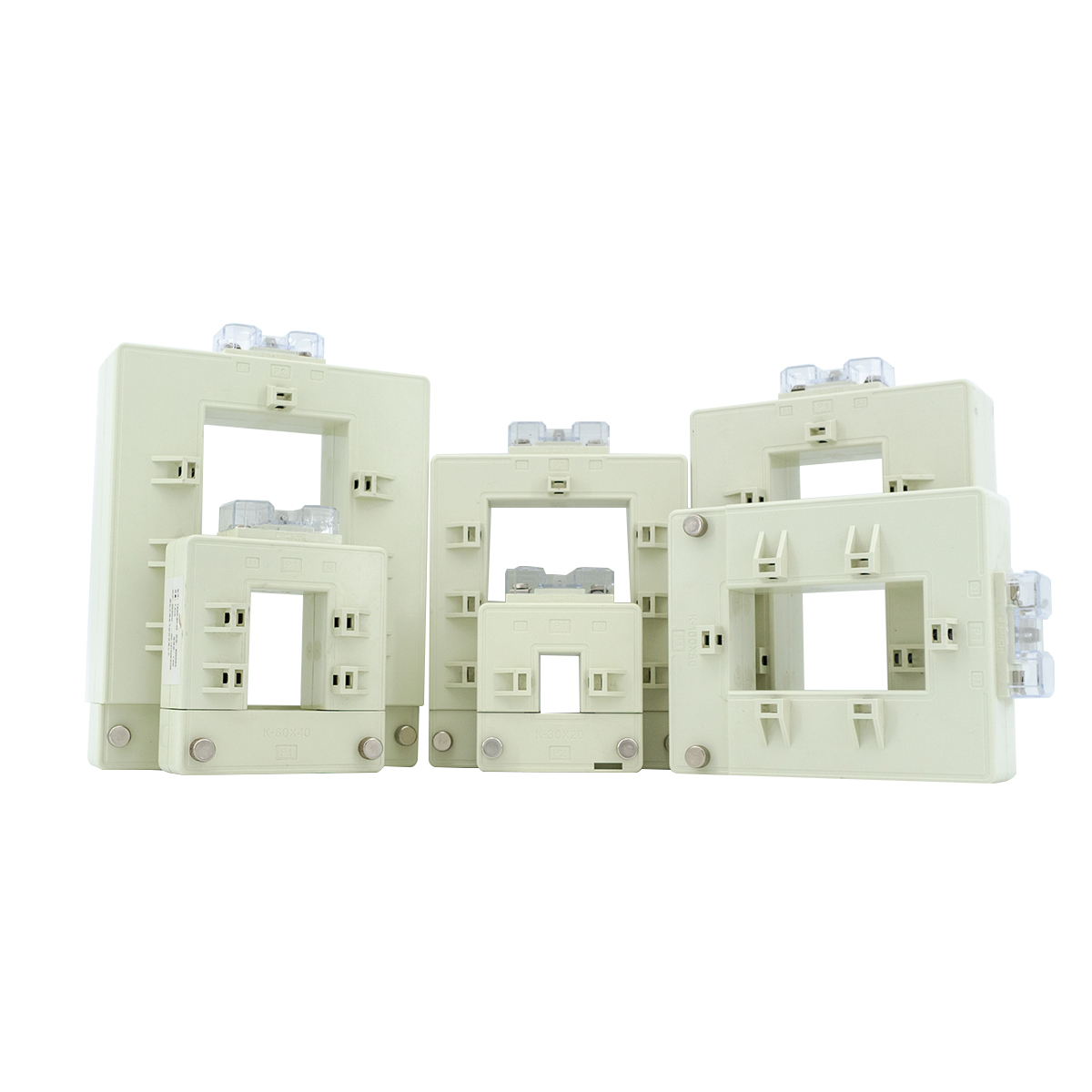

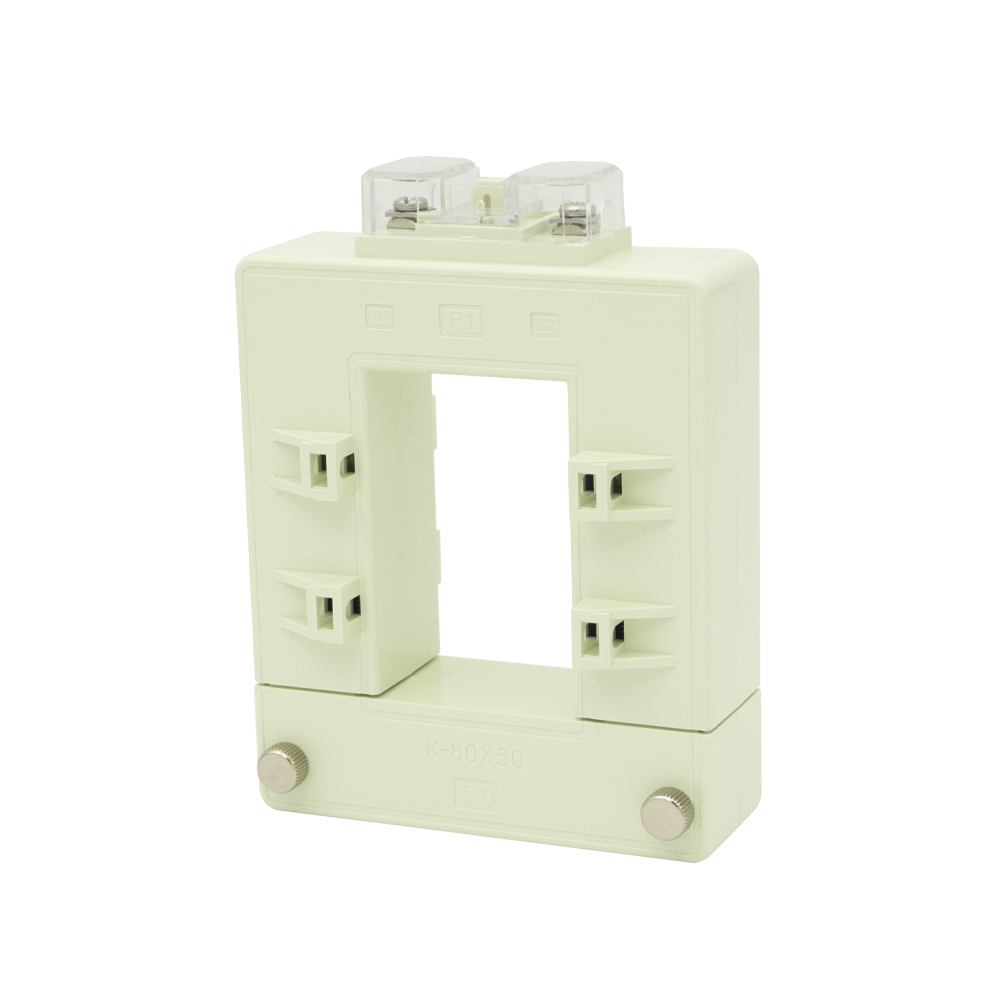

Produktmerkmale
* Separate Struktur, einfach zu installieren und einfach zu bedienen.

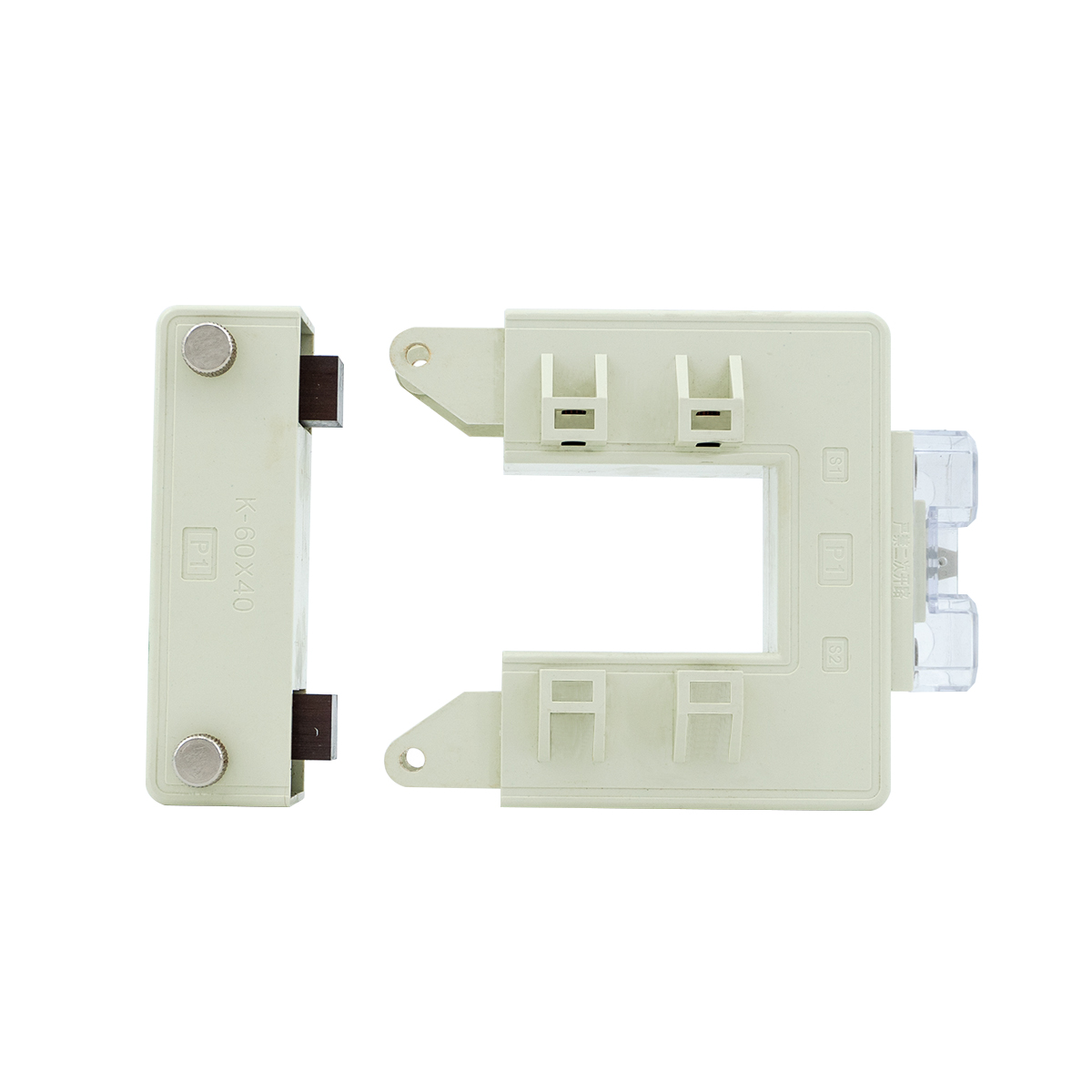

* Der Eisenkern kann geteilt werden, die Präzision ist hoch und der Magnetkreis ist klein.
* Zur Strommessung, Überwachung und zum Schutz von Leitungen und Geräten.
* Die Innenfenster sind groß und können durch Klemmen, Kabel oder Stromschienen geführt werden.
Produktanwendung
Split-Core-Stromwandler werden häufig bei Energieaudits, Lastüberwachung, Stromqualitätsanalysen und industrieller Automatisierung eingesetzt. Aufgrund ihrer Fähigkeit, berührungslose Strommessungen durchzuführen, werden sie häufig in Gewerbegebäuden, Rechenzentren, Fabriken und Systemen für erneuerbare Energien eingesetzt.
Laden Sie das Größenblatt herunter
Produktparameter
Parameter | Symbol | Indikator |
Nenneingangsstrom | In | 100A-5000A |
Nennausgangsstrom | Io | 1A, 5A |
Nennlast | RL | 1VA-30VA |
Genauigkeitsklasse | ρ | 0,5, 1,0, 1,5 Klasse |
Kurzfristiger thermischer Strom | － | 20×Zoll |
Spannungsbeständig | Vd | 3000V AC/1min |
Isolationswiderstand | － | ≥1000MΩ/500V AC |
Betriebstemperatur | Ta | -25℃-+75℃ |
Umgebungsfeuchtigkeit | － | ≤85 % |
Betriebsfrequenz | f | 50-60Hz |
Typischer Wert und Dimension
Typ | Spezifikation | Nennlast (VA) | Abmessungen (mm) | Perforationsgröße (mm) | |||||
0,5 Klasse | 1,0 Klasse | 1,5 Klasse | W | H | D | A | E | ||
TRDP-30*20 | 100A/5A | - | - | 1.5 | 90 | 114 | 40 | 22 | 32 |
150A/5A | - | - | 2 | ||||||
200A/5A | - | 1.5 | 2.5 | ||||||
250A/5A | - | 1.5 | 3.75 | ||||||
300A/5A | 1.5 | 3.75 | 5 | ||||||
400A/5A | 2.5 | 5 | 10 | ||||||
TRDP-60*40 | 200A/5A | - | 1.5 | 2.5 | 114 | 140 | 36 | 42 | 62 |
300A/5A | 1.5 | 2.5 | 2 | ||||||
400A/5A | 1.5 | 2.5 | 2 | ||||||
500A/5A | 2.5 | 5 | 15 | ||||||
600A/5A | 2.5 | 5 | 17.5 | ||||||
750A/5A | 2.5 | 5 | 18 | ||||||
800A/5A | 2.5 | 7.5 | 18 | ||||||
1000A/5A | 5 | 10 | 20 | ||||||
TRDP-80*50 | 250A/5A | 1 | 1.5 | 3.75 | 122 | 160 | 40 | 52 | 82 |
300A/5A | 1.5 | 2.5 | 5 | ||||||
400A/5A | 1.5 | 2.5 | 5 | ||||||
500A/5A | 2.5 | 5 | 15 | ||||||
600A/5A | 2.5 | 5 | 17.5 | ||||||
750A/5A | 2.5 | 5 | 18 | ||||||
800A/5A | 2.5 | 7.5 | 18 | ||||||
1000A/5A | 5 | 10 | 20 | ||||||
TRDP-80*80 | 250A/5A | 1 | 2 | 4 | 144 | 160 | 36 | 82 | 82 |
300A/5A | 1.5 | 2.5 | 5 | ||||||
400A/5A | 1.5 | 2.5 | 5 | ||||||
500A/5A | 2.5 | 5 | 15 | ||||||
600A/5A | 2.5 | 5 | 17.5 | ||||||
750A/5A | 2.5 | 5 | 18 | ||||||
800A/5A | 2.5 | 7.5 | 18 | ||||||
1000A/5A | 5 | 10 | 20 | ||||||
Typ | Spezifikation | Nennlast (VA) | Abmessungen (mm) | Perforationsgröße (mm) | |||||
0,5 Klasse | 1,0 Klasse | 1,5 Klasse | W | H | D | A | E | ||
TRDP-100*50 | 500A/5A | 2.5 | 5 | 15 | 144 | 190 | 48 | 52 | 102 |
600A/5A | 2.5 | 5 | 17.5 | ||||||
750A/5A | 2.5 | 5 | 18 | ||||||
800A/5A | 2.5 | 7.5 | 18 | ||||||
1000A/5A | 5 | 10 | 20 | ||||||
1200A/5A | 5 | 12.5 | 24 | ||||||
1250A/5A | 7.5 | 15 | 28 | ||||||
1500A/5A | 7.5 | 17 | 30 | ||||||
TRDP-120*80 | 500A/5A | - | 4 | 12.5 | 152 | 200 | 40 | 82 | 122 |
600A/5A | - | 5 | 15 | ||||||
750A/5A | 2.5 | 6 | 17.5 | ||||||
800A/5A | 2.5 | 7.5 | 18 | ||||||
1000A/5A | 5 | 10 | 20 | ||||||
1200A/5A | 5 | 12.5 | 24 | ||||||
1250A/5A | 7.5 | 15 | 28 | ||||||
1500A/5A | 7.5 | 17 | 30 | ||||||
| 1000A/5A | 10 | 15 | 20 | ||||||
| TRDP-140*60 | 1500A/5A | 15 | 20 | 25 | 164 | 234 | 52 | 62 | 122 |
| 2000A/5A | 15 | 20 | 25 | ||||||
| 2500A/5A | 15 | 20 | 25 | ||||||
| 3000A/5A | 20 | 25 | 30 | ||||||
| 4000A/5A | 20 | 25 | 30 | ||||||
| 5000A/5A | 20 | 25 | 30 | ||||||
| TRDP-160*80 | 1000A/5A | 10 | 15 | 20 | 184 | 254 | 52 | 82 | 162 |
| 1500A/5A | 15 | 20 | 25 | ||||||
| 2000A/5A | 15 | 20 | 25 | ||||||
| 2500A/5A | 15 | 20 | 25 | ||||||
| 3000A/5A | 20 | 25 | 30 | ||||||
| 4000A/5A | 20 | 25 | 30 | ||||||
| 5000A/5A | 20 | 25 | 30 | ||||||

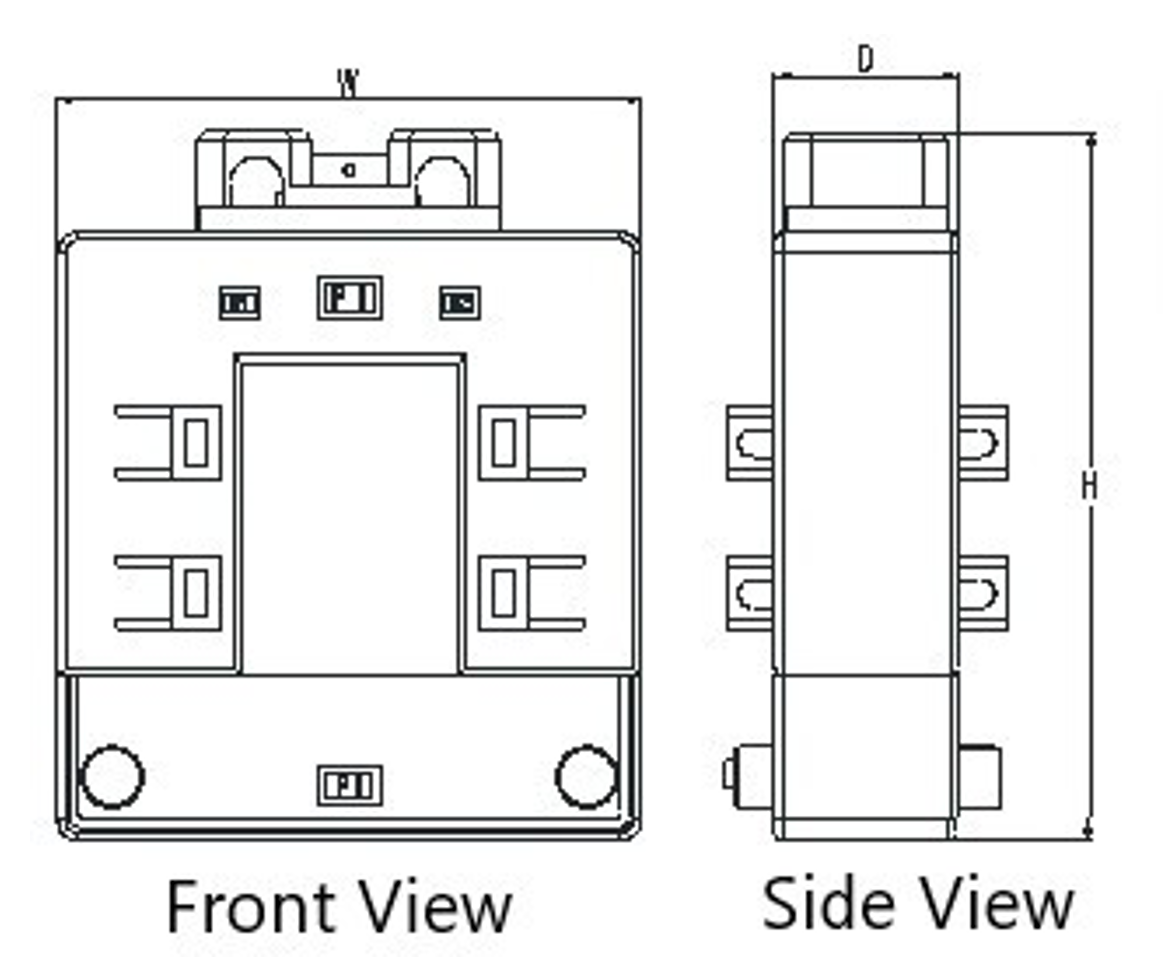

Dimensions

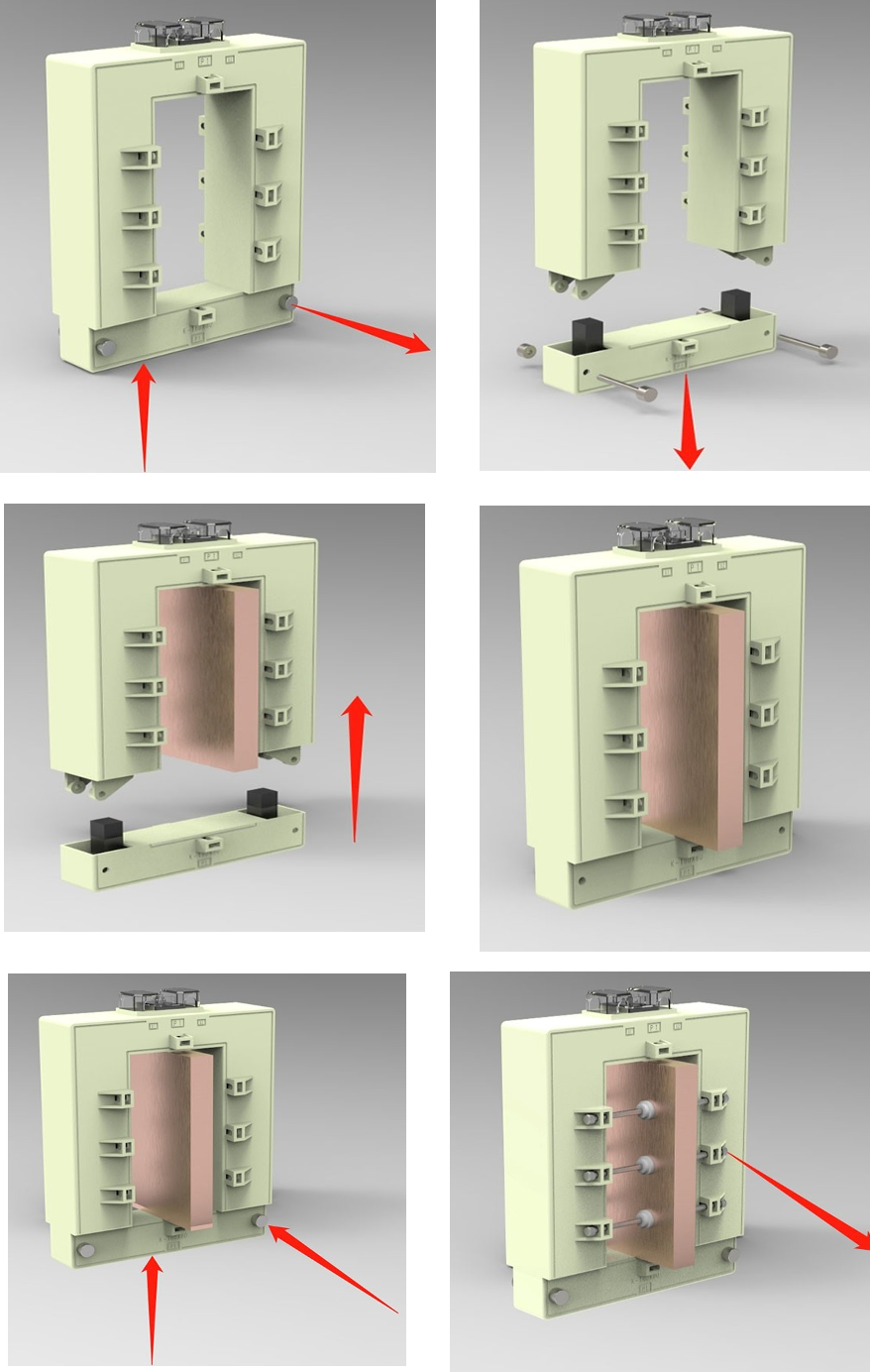

Vorsichtsmaßnahmen bei der Installation
* Vor der Installation des offenen Stromwandlers muss dieser zweimal an den Stromzähler (oder ein anderes Messgerät) angeschlossen werden, um sicherzustellen, dass der Sekundärtransformator nicht offen ist.
* Platzieren Sie alle offenen Stromwandler, die mit Sekundärleitungen verbunden sind, vor Ort und warten Sie auf die Installation.
* Wenn es sich bei der primären Sammelschiene vor Ort um ein Kabel handelt, kann eine Liege-Installation durchgeführt werden; Wenn es sich bei der primären Sammelschiene um eine Kupferschiene handelt, erfordert der Betrieb unter Spannung ein relativ hohes Maß an Fachwissen des Bedieners und erfordert gute Isolationsschutzmaßnahmen.
* Bei der Installation des Transformators dürfen keine Fremdkörper wie Verunreinigungen und Staub in die Schnittfläche des Eisenkerns fallen, um die Leistung des Transformators nicht zu beeinträchtigen.
