TRSK/FK-C-Serie
TR
Produktübersicht
Ein Split-Core-Stromwandler (CT) ist eine Art Stromwandler, der speziell für die bequeme Installation und Nachrüstung in bestehende elektrische Systeme entwickelt wurde. Im Gegensatz zu Stromwandlern mit festem Kern, bei denen für die Installation der Primärleiter abgetrennt werden muss, kann ein Stromwandler mit geteiltem Kern geöffnet, um den Leiter geklemmt und geschlossen werden, ohne den Betrieb zu unterbrechen. Diese einzigartige Funktion hat dazu geführt, dass Stromwandler mit geteiltem Kern in der Energieüberwachung, Stromqualitätsanalyse und Lastmanagementanwendungen sehr beliebt sind.
Produktmerkmale
Das Split-Core-Design ermöglicht eine werkzeuglose Installation, ohne die Primärleiter zu trennen.
Die hohe Messgenauigkeit gewährleistet zuverlässige Daten für Überwachungs- und Schutzanwendungen.
Die kompakte Bauweise ermöglicht die flexible Montage von Verteilertafeln und Schaltanlagen auf engstem Raum.
Stromwandler mit geteiltem Kern werden häufig in Niederspannungsverteilungssystemen zur Stromüberwachung und zum Überstromschutz in Echtzeit eingesetzt. Sie lassen sich einfach installieren, ohne dass die Primärleiter getrennt werden müssen.
Sie dienen industriellen Automatisierungs- und Motorsteuerungsszenarien, indem sie den Motorlaststrom überwachen und Fehler erkennen, um die SPS- und VFD-basierte Anpassung und den Schutz von Produktionslinienmaschinen zu unterstützen.
Diese Transformatoren fungieren als integrale Komponenten in Systemen für erneuerbare Energien, um den Ausgangsstrom des Wechselrichters zu überwachen, die Einhaltung der Netzanbindung sicherzustellen und Energiemessung und Netzsynchronisierung zu ermöglichen.
Sie werden in Energiemanagementsystemen für Gebäude eingesetzt, um den Energieverbrauch zu überwachen und elektrische Lasten wie Beleuchtung und Klimaanlage zu messen und so die Energieoptimierung und Kostensenkung zu erleichtern.

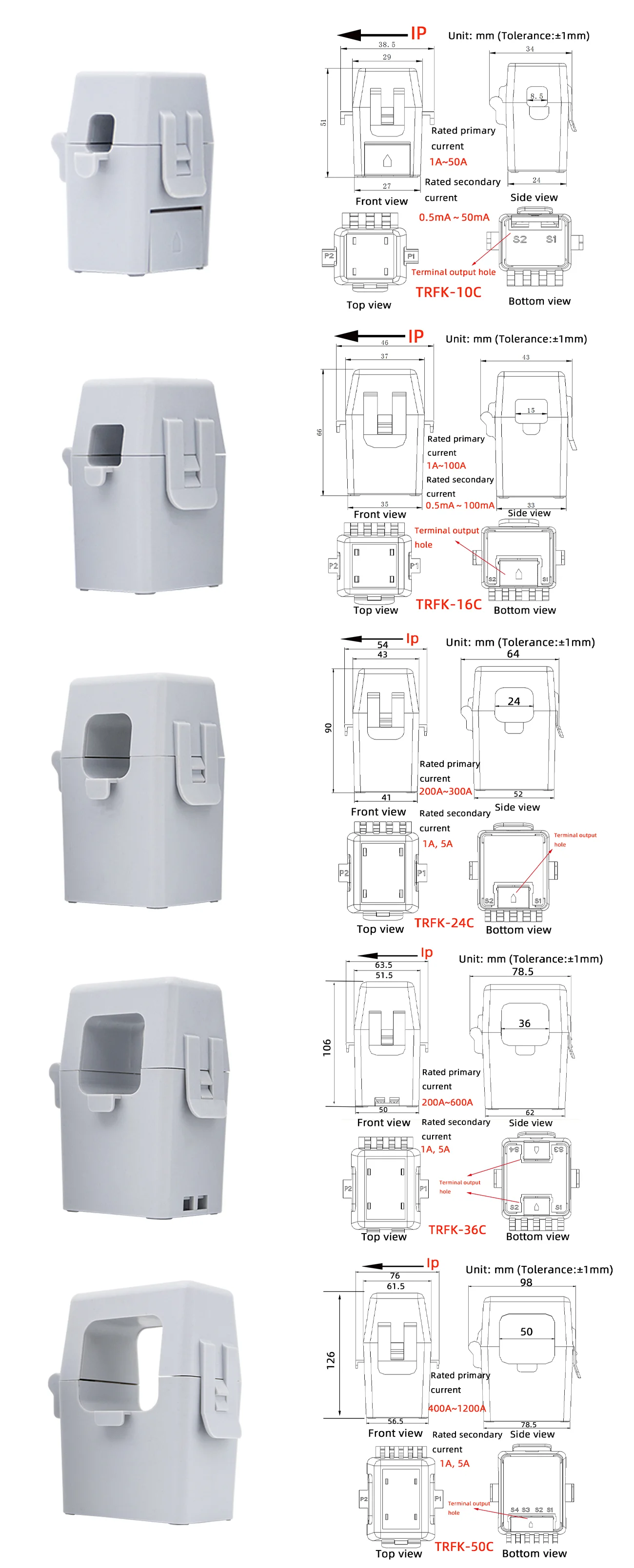

Produktparameter
| Typ | TRFK-10C | TRFK-16C | TRSK-24C | TRSK-36C | TRSK-50C |
| Bewerteter Eingang | 1-50A | 1-100A | 200-300A | 200-600A | 400-1200A |
| Nennleistung | 0,5-50mA | 0,5-100mA | 1A, 5A | 1A, 5A | 1A, 5A |
| Verhältnisfehler bei bewerteter Primärseite | ±0,5 %、±1,0 % | ±0,5 % | |||
| Phasenfehler @Nennprimär | ≤150′ | ≤90′ | ≤180′ | ≤60′ | ≤60′ |
| Sekundärlast | ≤20Ω | ≤50Ω | / | / | / |
| Nennkapazität | / | / | 1VA, 2,5VA | 1VA, 2,5VA, 3,75VA | 1VA, 2,5VA, 3,75VA, 5VA, 10VA |
| Öffnung | Φ8,5 mm | Φ15mm | Φ24mm | Φ36mm | Φ50mm |
| Toleranz | ±1,0 mm | ±1,5 mm | |||
| Gewicht | Etwa 130g | Etwa 180g | Etwa 300g | Etwa 580g | Etwa 880g |
| Überlast | 1,2 Mal | ||||
| Arbeitsfrequenz | 50/60Hz | ||||
| Spannungsfestigkeit der Netzfrequenz | 3kV AC/10s | ||||
| Dot-Terminal | P1 und S1 | ||||
| Primärer Eingabetyp | Sammelschiene durch den Kern | ||||
| Sekundärer Eingabetyp | Terminalausgang | ||||
| Hülse | Flammhemmender PC-Kunststoff | ||||
| Bewerbungsort | Verwendung im Innenbereich | ||||
| Betriebsumgebungstemperatur | -25℃-+75℃ | ||||
| Lagertemperatur | -40℃-+85℃ | ||||
| Relative Luftfeuchtigkeit | ≤90 % | ||||
| Barometrischer Zustand | 70 kPa-106 kPa | ||||
