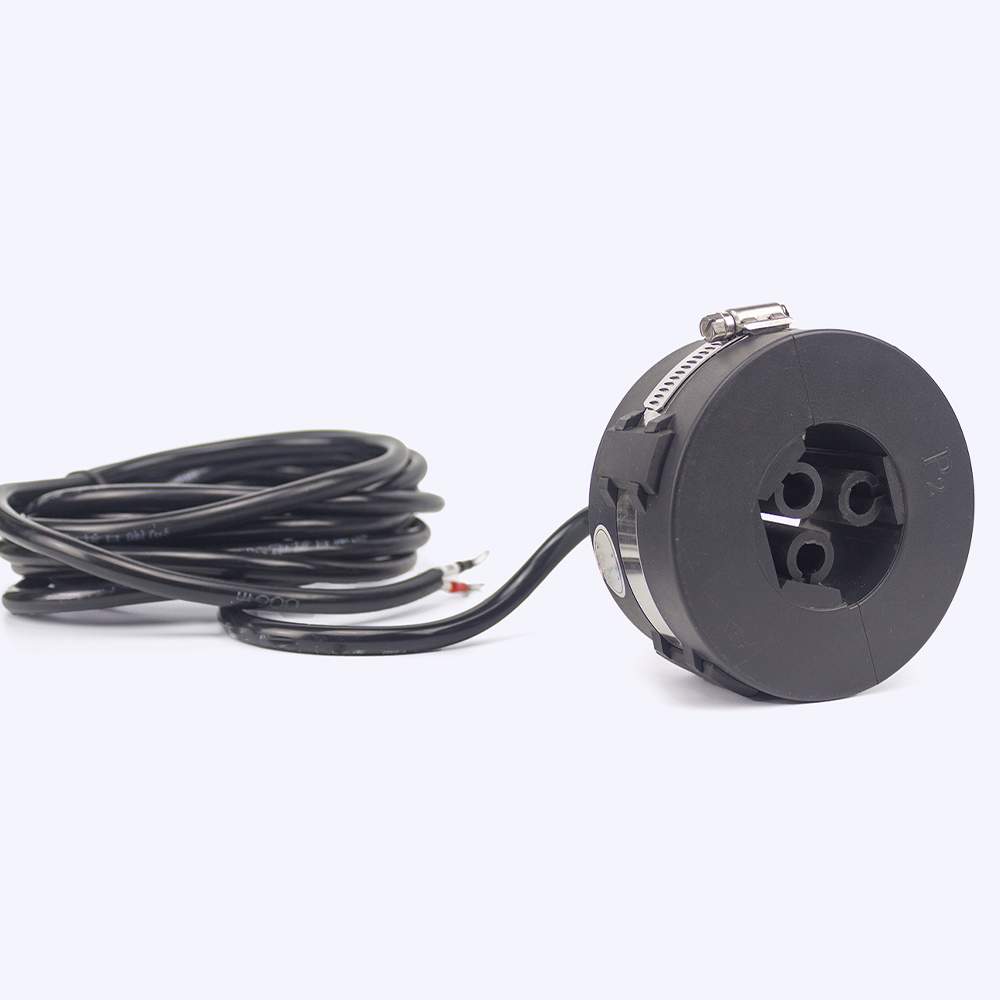

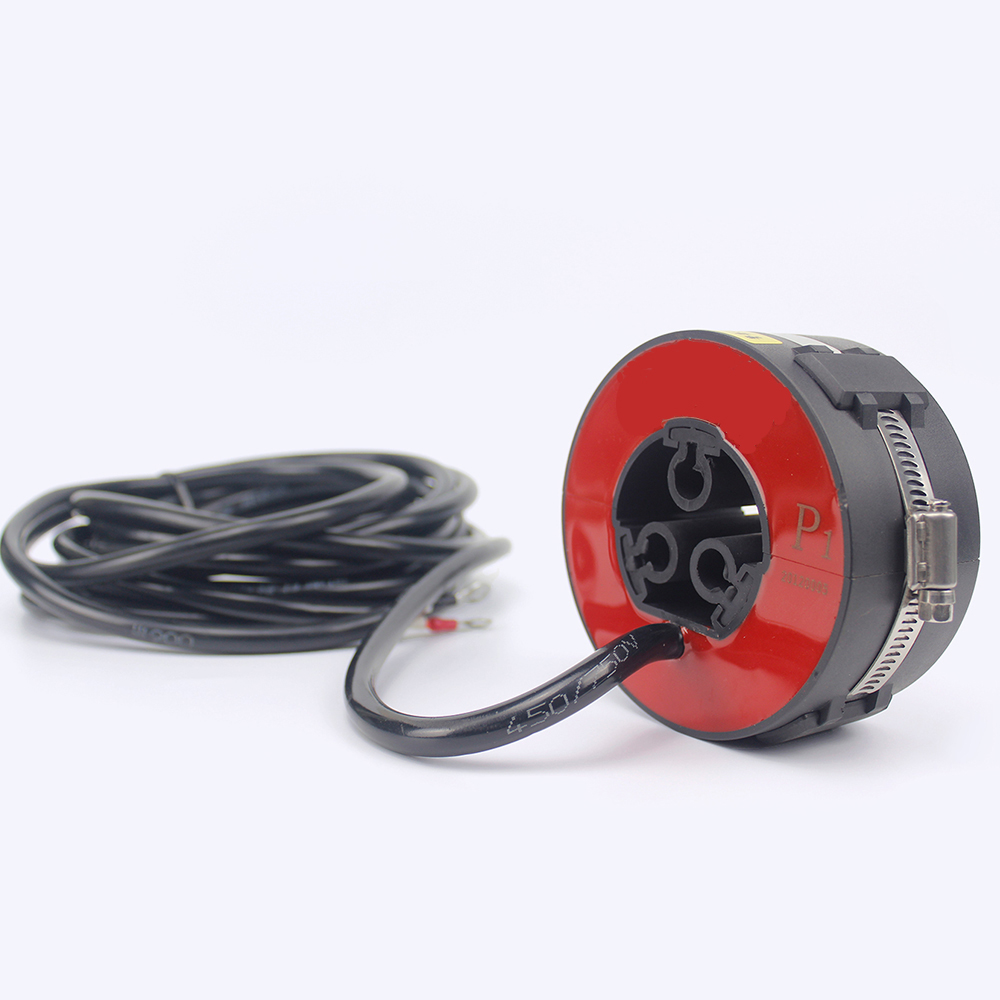

Wasserdichter Stromtransformator mit geteiltem Kern der Serie TRLDZKW für den Außenbereich

Produktübersicht

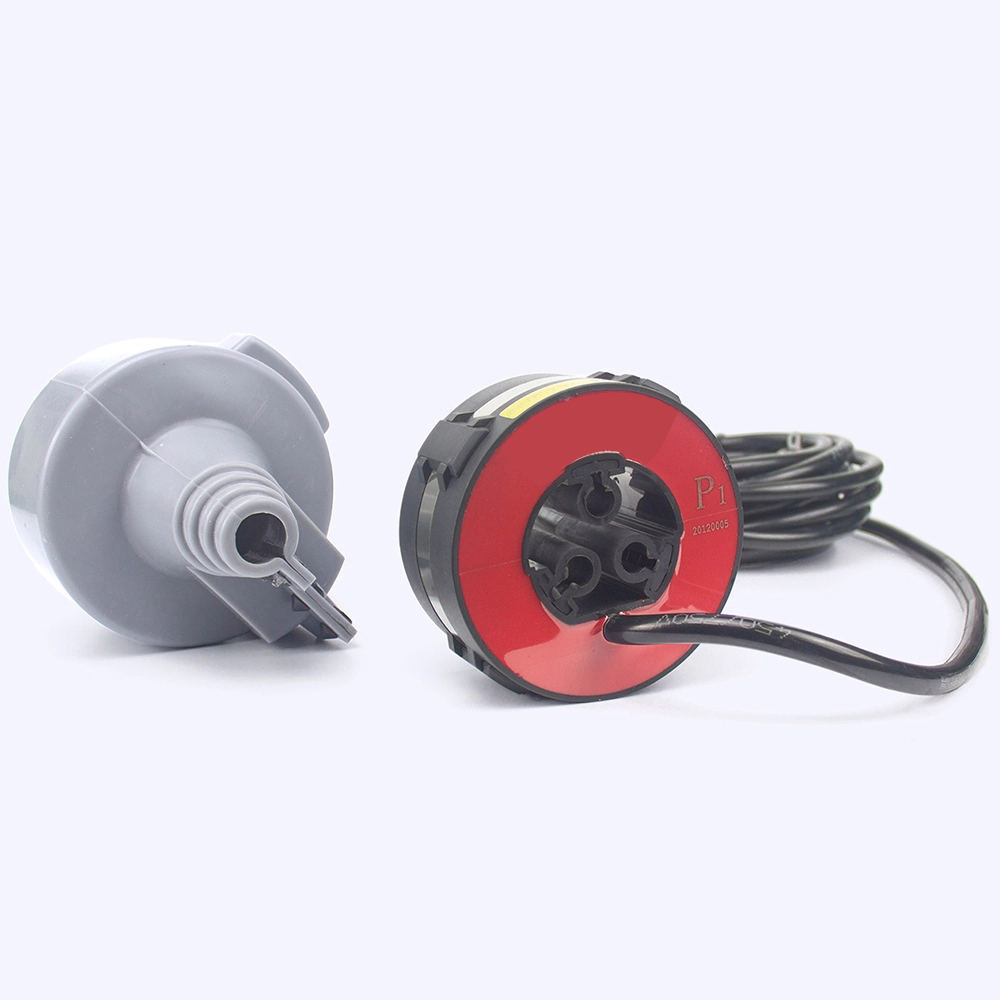

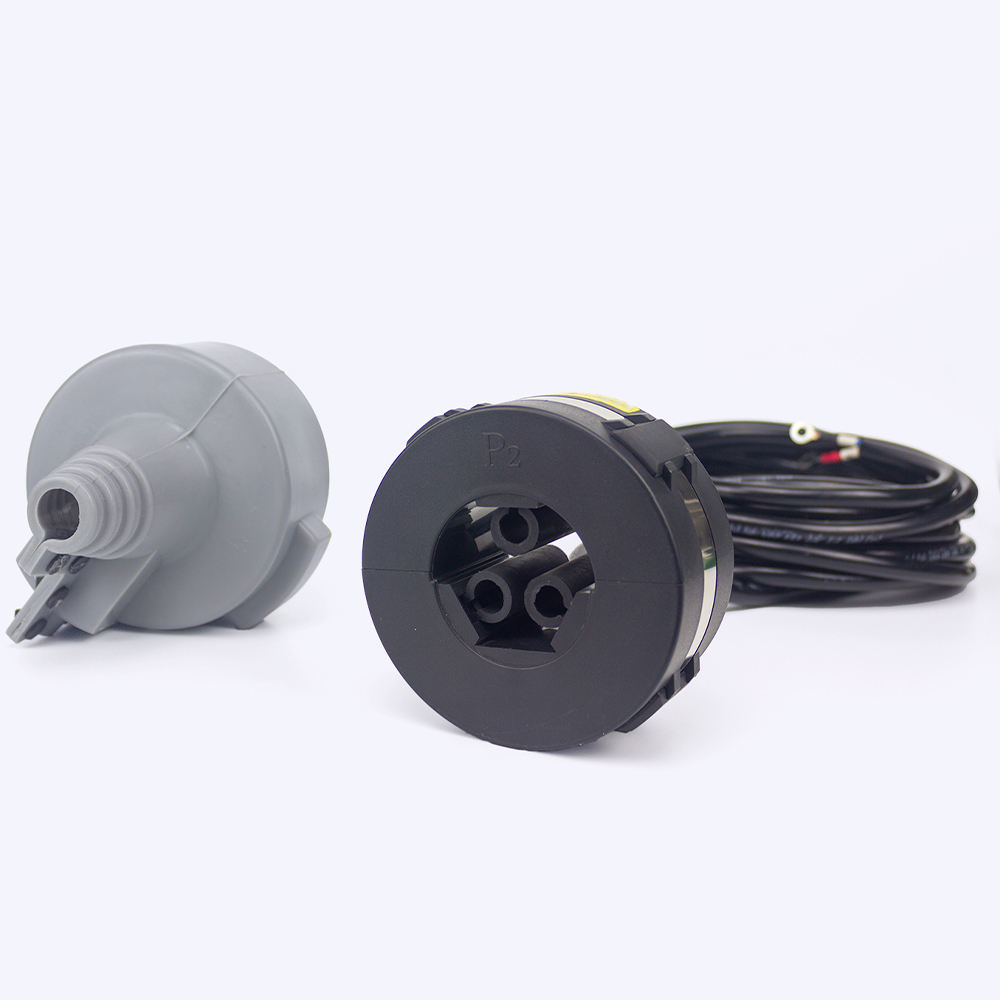

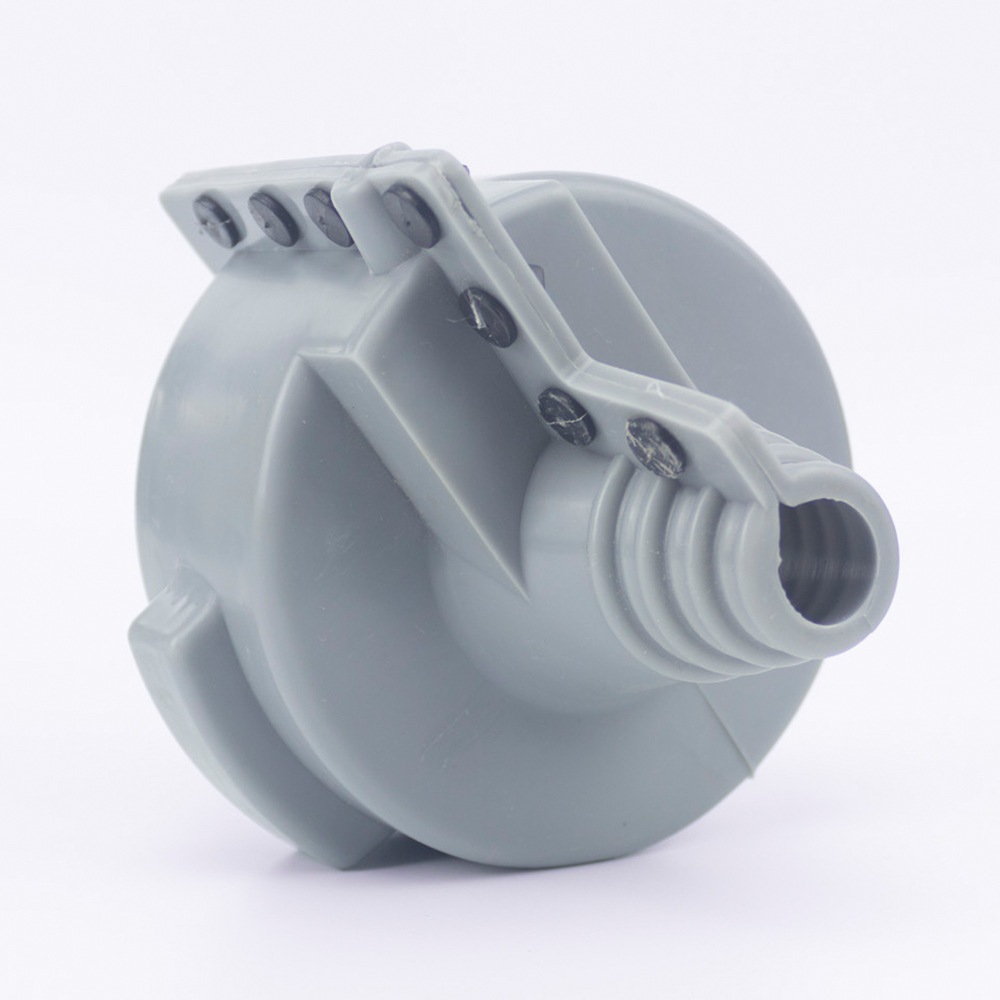

Die Serie der Stromwandler verwendet hochwertiges importiertes Siliziumstahlblech mit hoher Permeabilität als magnetisches Leitfähigkeitsmaterial, das die Eigenschaften eines teilbaren Eisenkerns und eines geringen Magnetkreisverlusts aufweist. Der Halbring-Eisenkern und die Sekundärwicklung werden mit hochwertigem Epoxidharz im Vakuum in die flammhemmende Kunststoffhülle gegossen, die feuchtigkeitsbeständig und wartungsfrei in der Leistung stabil ist. Klemmen Sie während der Installation die beiden Halbkreise am Split-Phase-Kabel fest und halten Sie es mit den Klemmen fest am Kabel, was harmonisch und schön ist. Es wird auf Freileitungen im Freien angewendet und ist mit einer maßgeschneiderten Silikonschutzhülle ausgestattet, die die Funktionen Anti-Ultraviolett, Anti-Aging und Anti-Feuchtigkeit hat. Stellen Sie sicher, dass das Transformatorgehäuse nicht zum Eindringen von Wasser entlang der Schnittfläche des Eisenkerns und zu Rissen auf der Transformatoroberfläche aufgrund des Einflusses der Außenumgebung führt.

Produktmerkmale

*   Split-Core-Struktur, einfach vor Ort zu installieren und einfach zu bedienen. Schnelle und einfache Installation oder Entfernung, ohne das zu prüfende Primärkabel zu trennen.

*   Gerätesicherheitsfaktor ≤ FS10; Der Verlust des Eisenkernmagnetkreises ist gering, um die Genauigkeit des Stromwandlers bei 1 % In zu gewährleisten.

*   Für die Messung beträgt die Genauigkeit 0,5S.

*   Breite Anwendbarkeit: Das Sensorsignal kann zur Live-Erkennung und auch als Signalquelle für die Online-Überwachung verwendet werden.

*   Die Klemme und das Schloss aus „304“-Edelstahl werden durch die Positionierungsnut befestigt, um ein zuverlässiges Andocken der Endfläche des Eisenkerneinschnitts nach dem Verriegeln und eine hervorragende Erregungsleistung zu gewährleisten.

Produktanwendung

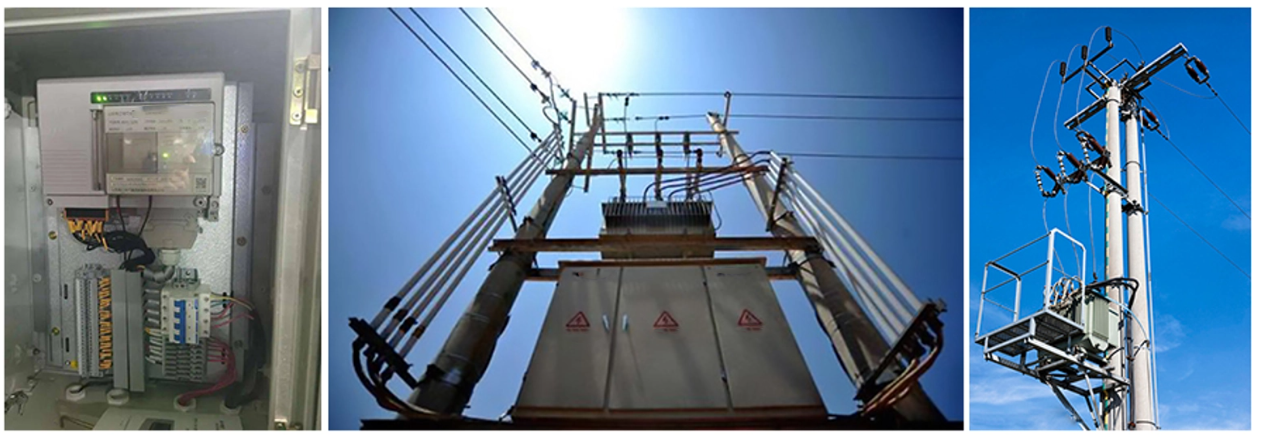

Es wird zur Unterstützung des Transformators auf der Säule des intelligenten Fusionsterminals im Raum Taiwan verwendet. Es wird zur Messung von Niederspannungs-Stromleitungen im Freien und zur Messung von Schutzschaltungen verwendet. Kompakte vollisolierte Ringnetz-Schaltanlage; kombinierte Umspannstation und Kabelverteilerkasten.

Produktparameter

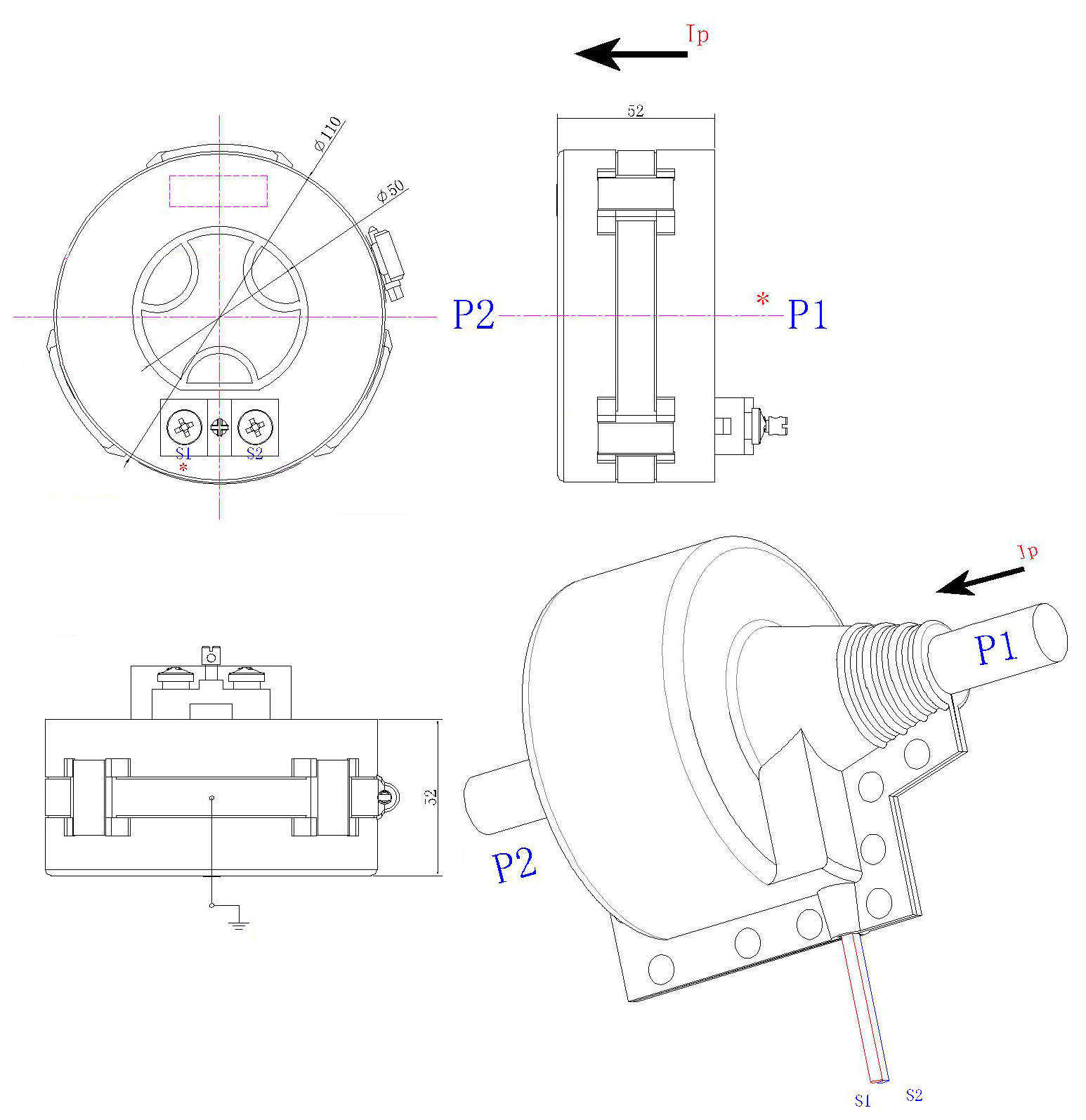

Abmessungen (mm)
