Was ist ein Split-Core-Stromwandler?

Ein Stromwandler mit geteiltem Kern ist eine Art Stromwandler, dessen Magnetkern in zwei oder mehr Teile geteilt ist, sodass er um einen vorhandenen Leiter „geklemmt“ werden kann, ohne den Stromkreis zu trennen. Nachfolgend finden Sie eine detaillierte Übersicht über Funktionsprinzip, Klassifizierungen, Funktionen, Merkmale, Anwendungsszenarien und zukünftige Trends.

Funktionsprinzip

Das Funktionsprinzip eines Split-Core -Stromwandlers ist im Wesentlichen das gleiche wie bei jedem herkömmlichen Stromwandler – basierend auf elektromagnetischer Induktion:

Der Leiter, der den zu messenden Strom führt, fungiert als Primärwicklung (häufig eine einzelne Windung).

Der Wechselstrom durch diesen Leiter erzeugt einen magnetischen Wechselfluss in einem hochpermeablen Kern.

Eine um den Kern gewickelte Sekundärwicklung nimmt diesen Fluss auf und erzeugt in ihrem Stromkreis einen proportionalen Strom, der durch das Windungsverhältnis skaliert wird.

Da der Kern aus zwei (oder mehr) Hälften besteht, werden die Hälften im eingebauten Zustand geschlossen und festgeklemmt, wodurch der Magnetkreis geschlossen wird. Auf die Kernausrichtung und die Minimierung des Luftspalts zwischen den Hälften muss geachtet werden, da zu große Lücken die magnetische Kopplung beeinträchtigen und die Genauigkeit verringern.

Die Sekundärwicklung muss immer geschlossen (dh belastet) bleiben, um hohe Spannungen an einem offenen Stromkreis zu vermeiden.

Sobald er installiert ist, funktioniert er genau wie ein Vollkern-Stromwandler: Der Primärstrom induziert den Sekundärstrom proportional zum Windungsverhältnis, sodass Mess- oder Schutzgeräte hohe Ströme sicher erfassen können.

Da der Kern geteilt ist, ist eine gewisse zusätzliche Sorgfalt bei der Konstruktion erforderlich, um Streufluss oder ungleichmäßige Lücken zu verringern. Moderne Konstruktionen verwenden jedoch präzise mechanische Verriegelungen und magnetische Materialien mit geringem Spalt, um solche Fehler zu reduzieren.

Einstufung

Obwohl es sich bei „Split-Core“ selbst um eine strukturelle Klassifizierung handelt, können Split-Core-CTs auch nach mehreren anderen Dimensionen kategorisiert werden:

Mechanismus der Spaltung/Verschluss

Scharnier-/Pivot-Stil (eine Seite lässt sich über ein Scharnier öffnen)

Bolzen- oder Clip-Ausführung (zwei Hälften durch Schrauben, Druckknöpfe oder Klemmen verbunden)

Genauigkeitsklasse/Zweck

Allgemeiner / Überwachungskurs

Mess-/Abrechnungsklasse (höhere Präzision)

Schutzart (kurzzeitige Überlastverträglichkeit)

Aktuelle Bewertung und Quote

Niedrigstrombereiche (z. B. Dutzende oder Hunderte Ampere)

Höhere Strombereiche (bis zu mehreren Tausend Ampere)

Sekundärausgänge mit 1 A, 5 A oder weniger (Milliampere) Pegeln

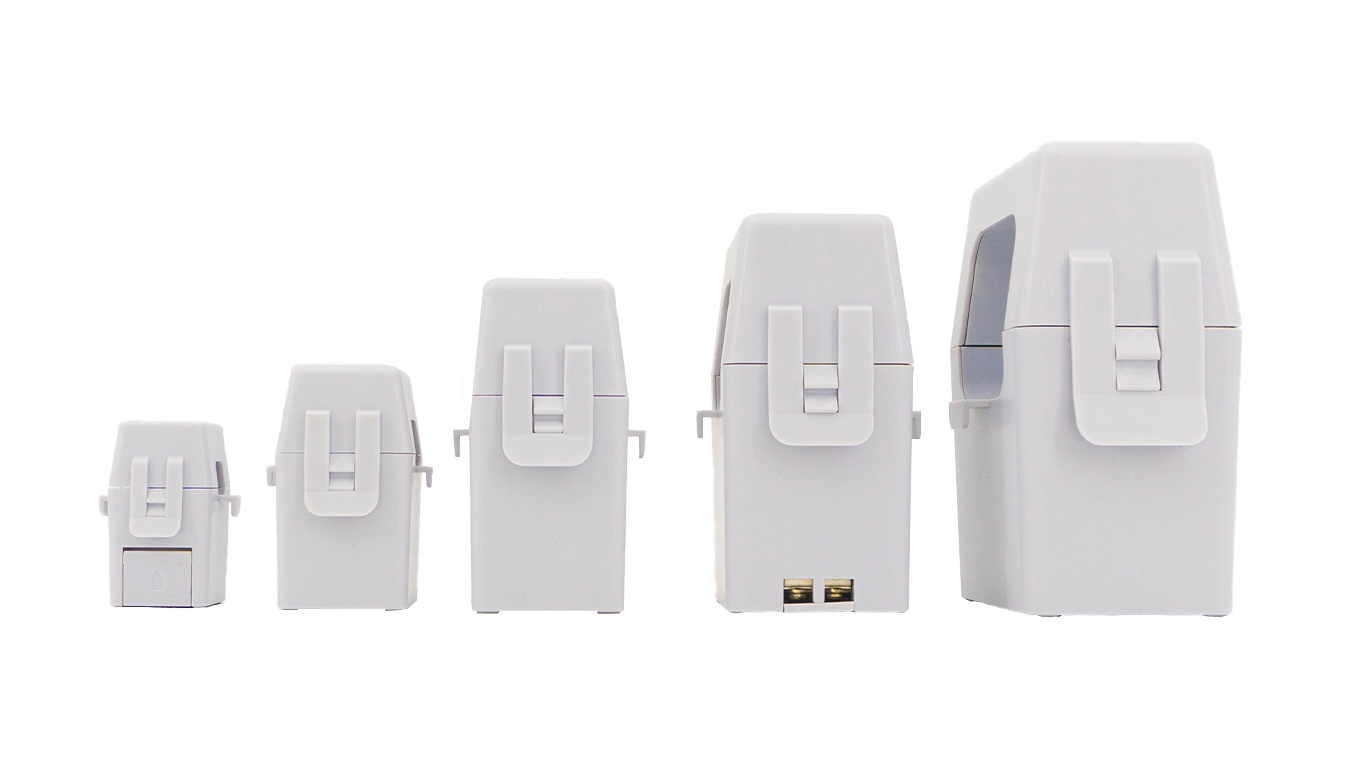

Ein solches Produktbeispiel ist der Split-Core-Stromtransformator , der zur einfacheren Nachrüstung diese Klemmkonstruktion nutzt.

Funktionen

Zu den wesentlichen Funktionen eines Split-Core-Stromwandlers gehören:

Messung/Zählung
Umwandlung hoher Primärströme in proportionale Sekundärströme für Stromzähler, Leistungsanalysatoren oder Energiemesssysteme.

Überwachung
Einspeisung aktueller Echtzeitdaten in Überwachungs-, Steuerungs- oder Schutzsysteme (z. B. SCADA, BMS, Energiemanagementsysteme).

Schutz
Wirkt in Überstrom- oder Fehlererkennungskreisen, wo der Stromwandler Relais oder Schutzgeräte speist, um Leistungsschalter auszulösen.

Hauptmerkmale / Vorteile und Einschränkungen

Vorteile/Merkmale

Unaufdringlich/keine Unterbrechung.
Sie können um stromführende Leiter herum installiert werden, ohne dass diese getrennt oder neu verkabelt werden müssen, wodurch Ausfallzeiten minimiert werden.

Einfache Installation und Nachrüstung.
Ideal für Feld-Upgrades, Ergänzungen oder den Messeinsatz in bestehenden Systemen.

Vielseitigkeit
Erhältlich in verschiedenen Stromstärken, Größen und Genauigkeitsklassen für eine breite Anwendungsabdeckung.

Anwendungsszenarien

Split-Core-Stromwandler werden häufig in Umgebungen eingesetzt, in denen eine einfache Installation, Nachrüstung oder minimale Unterbrechung von entscheidender Bedeutung ist. Zu den typischen Anwendungsdomänen gehören:

Stromverteilung / Schalttafeln
Überwachung von Abzweigstromkreisen, Einspeisungen oder Unterstromkreisen in vorhandenen Schalttafeln.

Gebäudeenergiemanagement und Submetering
Installation von Stromwandlern in vorhandenen Verkabelungssystemen zur Überwachung von Lasten, Mietern oder Zonen in Gewerbe- oder Wohngebäuden.

Industrielle Überwachung und Lastprofilierung.
Messung von Strömen an Motoren, Antrieben, Pumpen, HVAC-Systemen, Produktionslinien usw., oft dort, wo ein Abschalten unerwünscht ist.

Aufgrund ihrer Flexibilität sind Split-Core-Stromwandler besonders wertvoll bei Nachrüstungen oder Erweiterungen, bei denen die Verkabelung nicht einfach unterbrochen werden kann.

Zukünftige Trends und Entwicklungen

Der Bereich der Split-Core -Stromtransformatoren entwickelt sich weiter, da Energiesysteme immer komplexer, verteilter und digitaler werden. Zu den wichtigsten Trends und Aussichten gehören:

Höhere Genauigkeit und weniger Fehlerdesigns.
Verbesserte Kernmaterialien (nanokristallin, amorph) und mechanische Designs zur Reduzierung von Leckagen und Lücken, wodurch die Split-Core-Leistung näher an die von Vollkernen herangeführt wird.

Integrierte intelligente Elektronik,
die Signalaufbereitung, Verstärkung, Temperaturkompensation, Kalibrierungsspeicher und digitalen Ausgang (z. B. Modbus, IEC 61850) in das CT-Gehäuse integriert.

Größere Bandbreite/Hochfrequenzfähigkeit.
Designs, die darauf abzielen, harmonische Komponenten, schnelle Transienten und nicht-sinusförmige Signale besser zu erfassen, um die Analyse der Stromqualität zu unterstützen.
