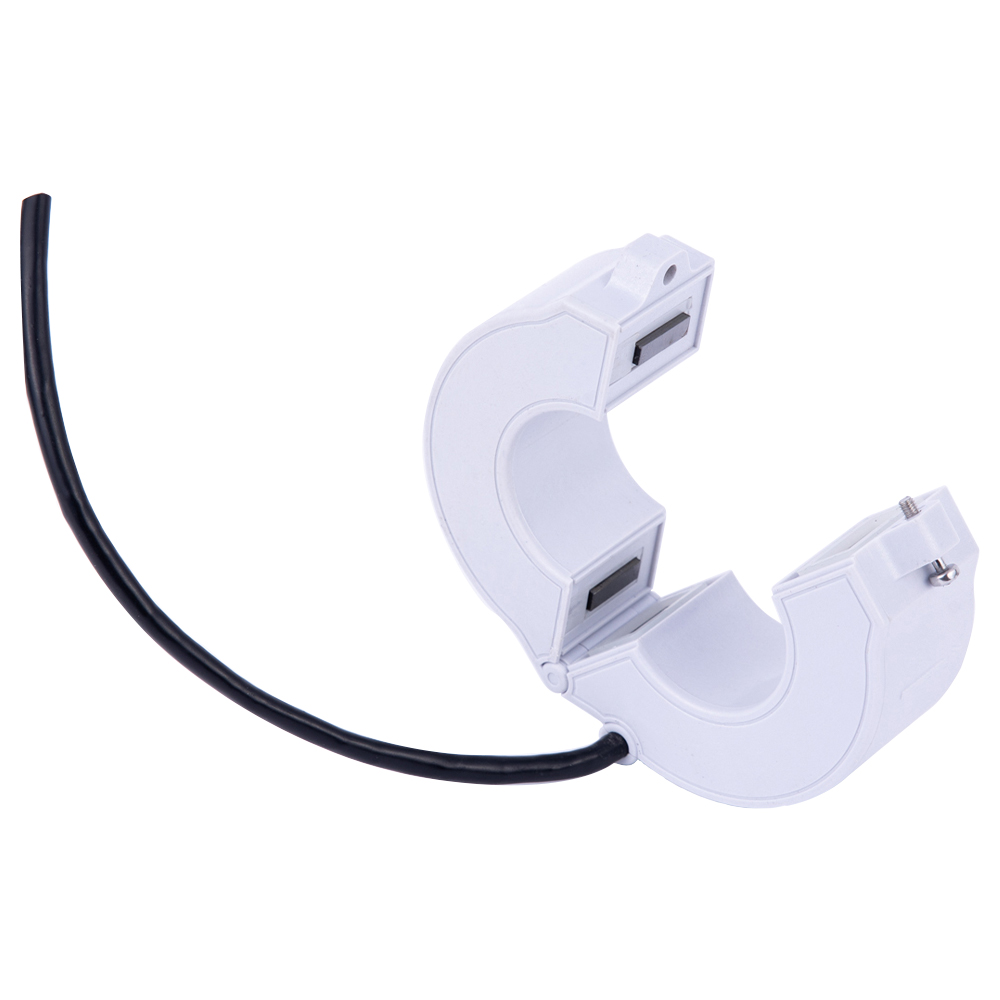

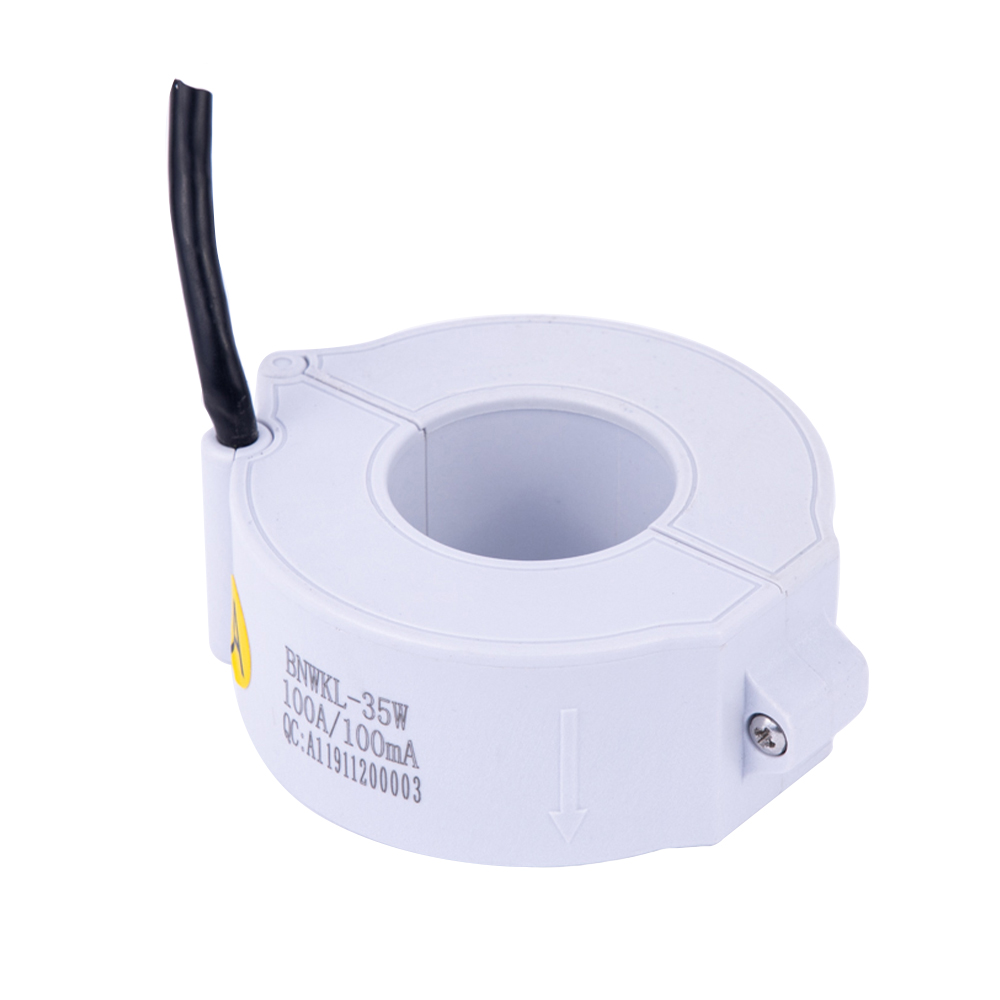

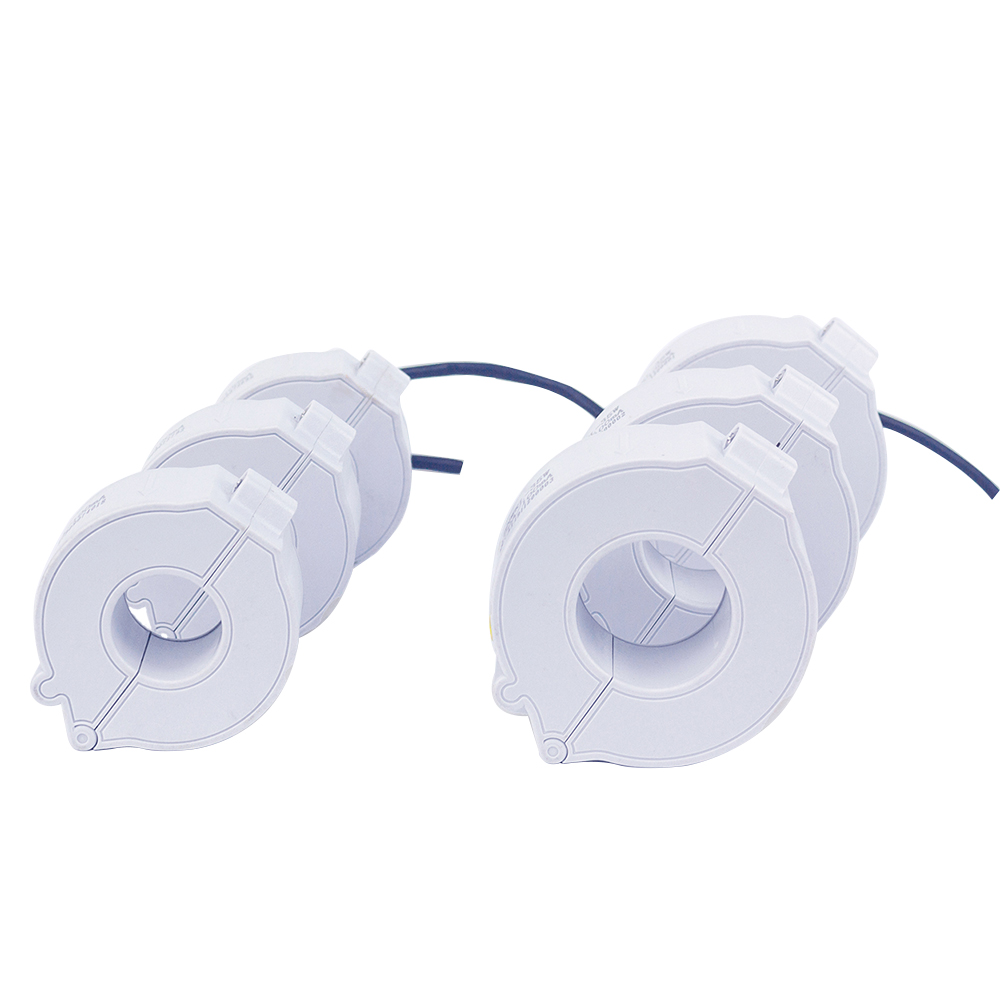

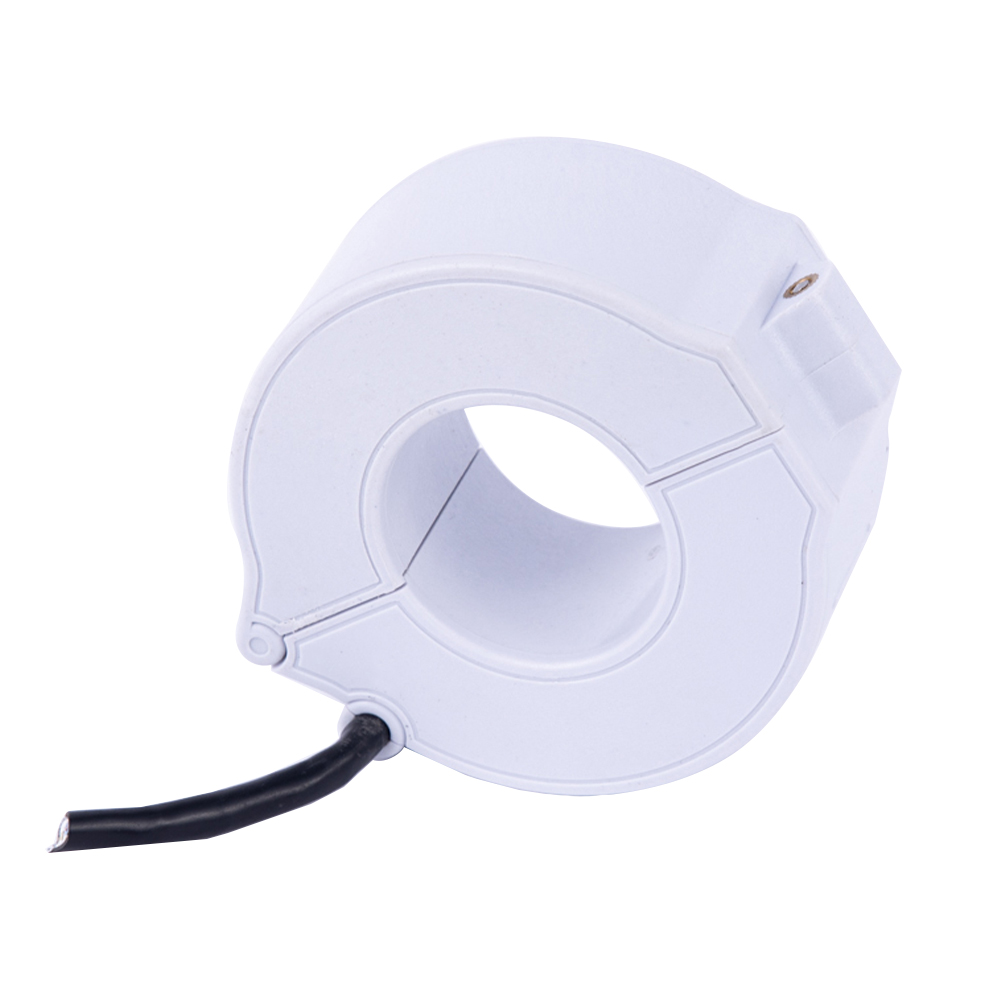

TRSK/FK-F-Serie
TR
Produktmerkmale
* Offene und geschlossene Struktur, einfach vor Ort zu installieren und einfach zu bedienen. Schnelle und einfache Installation oder Entfernung ohne Abtrennen des zu prüfenden Primärkabels, effektiv für eine sichere und einfache Stromprüfung.
* Große Mengenbegrenzung und starke Anti-Sättigungsfähigkeit. Eingangsstrombereich 0 ~ 600 A.
* Flammhemmende Eigenschaften: Gemäß UL94-V0.
* Schutzklasse: IP66.
Produktanwendung
Elektrisches Brandüberwachungssystem, Energieüberwachungssystem für Feuerlöschgeräte, intelligentes Stromverbrauchssystem, intelligentes Niederspannungsstromnetz, Kleinstrom-Erdungssystem, Relaisschutz, Motorschutzsystem usw. Zur Strommessung, Überwachung und zum Schutz von Leitungen und Geräten.
Laden Sie das Größenblatt herunter
Split-Core-Stromwandler der F-Serie.pdf
Produktparameter
Elektrisch Leistung | Betriebstemperatur | -40℃ -+70℃ | Relative Luftfeuchtigkeit | ≤90 % |
Spannungspegel | 0,4/0,66/0,72 kV | Linearer Bereich | 5 %–120 % | |
Nenneingangsstrom | 0-600A | Nennfrequenz | 50/60Hz | |
Nennlast | ≤20Ω | Netzfrequenz Spannungsbeständig | 3kV AC/1min | |
Genauigkeitsklasse | 0.5 | Isolationswiderstand | ≥1000 MΩ/500 V DC | |
Mechanisch Struktur | Muschel und Skelett | PA/PCBrennbarkeitsklasse 94-V0 | Ausgabemethode | Wasserdichter Antennenstecker/Mantelkabel |
Kernmaterial | Siliziumstahl/nanokristallin/Permalloy | Versiegelung | Epoxidharz | |
Interne Struktur | Wasserdichte Silikondichtung | Schutzklasse | IP65, IP66, IP67 |

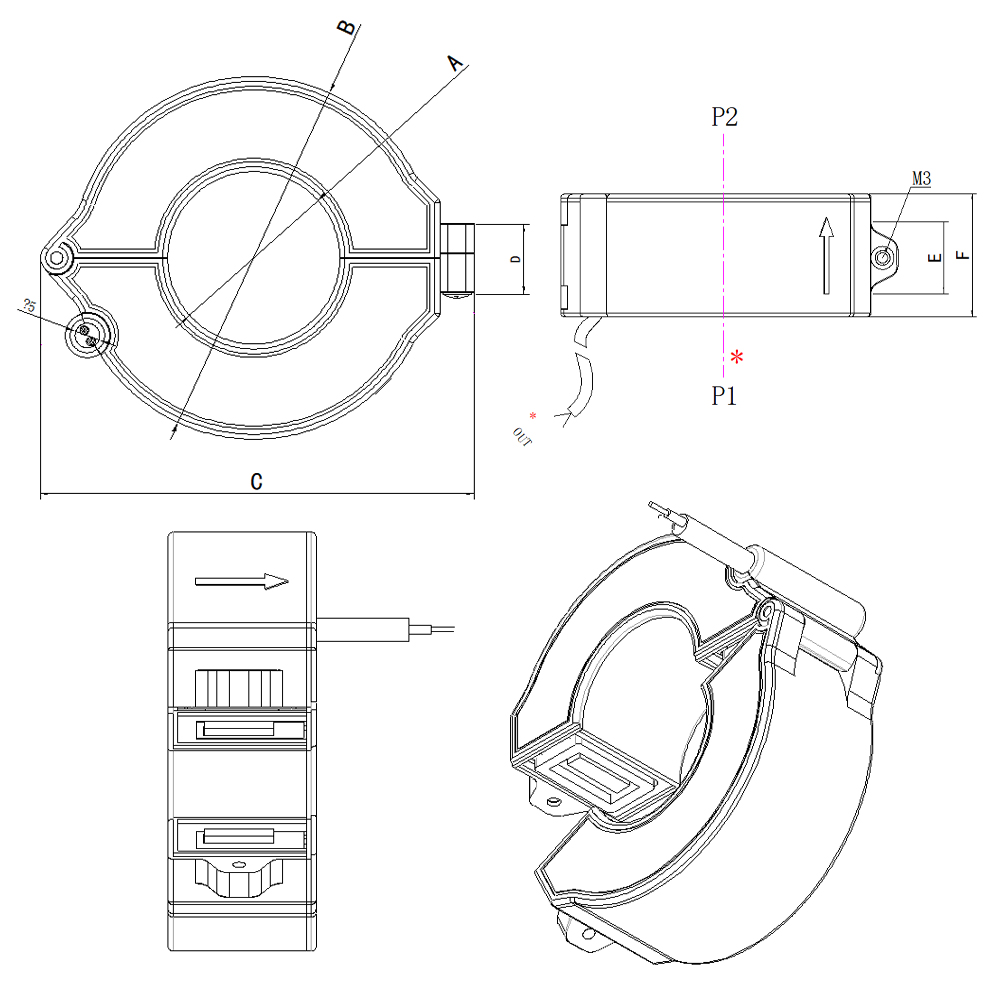

Typischer Wert und Abmessungen
Produktmodell | Bewerteter Input | Nennleistung | Genauigkeitsklasse | Abmessungen (mm) | |||||
A | B | C | D | E | F | ||||
TRAKL-25W | 0-300A | 0-100mA | 0.3 0.5 0,5S | 25.0 | 60.0 | 75.0 | 14.5 | 19.0 | 30.5 |
TRSKL-25W | |||||||||
TRPKL-25W | |||||||||
TRAKL-35W | 0-600A | 35.0 | 73.5 | 88.0 | 14.5 | 19.0 | 32.0 | ||
TRAKL-35W | |||||||||
TRAKL-35W | |||||||||
Vorsichtsmaßnahmen bei der Installation
* Bevor der Siliziumstahlkern geschlossen wird, stellen Sie sicher, dass die Endfläche des Einschnitts sauber und frei von Flecken und Verunreinigungen ist. Sie muss mit einem Rostschutzmittel behandelt werden.
* Verwenden Sie zum Anziehen der Schrauben einen Drehmomentschlüssel (elektrisch/pneumatisch) und stellen Sie das Drehmoment auf einen angemessenen Bereich ein.
