1. Einführung
In elektrischen Mess- und Überwachungssystemen sind sowohl Stromwandler (CTs) als auch Stromtransmitter wichtige Geräte zum Erfassen, Messen und Umwandeln von elektrischem Strom. Obwohl diese beiden Komponenten miteinander verbunden sind, erfüllen sie unterschiedliche Funktionen und werden in unterschiedlichen Phasen der Strommessung und -steuerung verwendet.
Ein Stromwandler ist in erster Linie ein Erfassungs- und Skalierungsgerät, während ein Stromtransmitter ein Signalumwandlungs- und Ausgabegerät ist. Das Verständnis ihrer Unterschiede ist entscheidend für die Entwicklung präziser und sicherer Stromüberwachungssysteme für industrielle, gewerbliche und Energieverteilungsanwendungen.

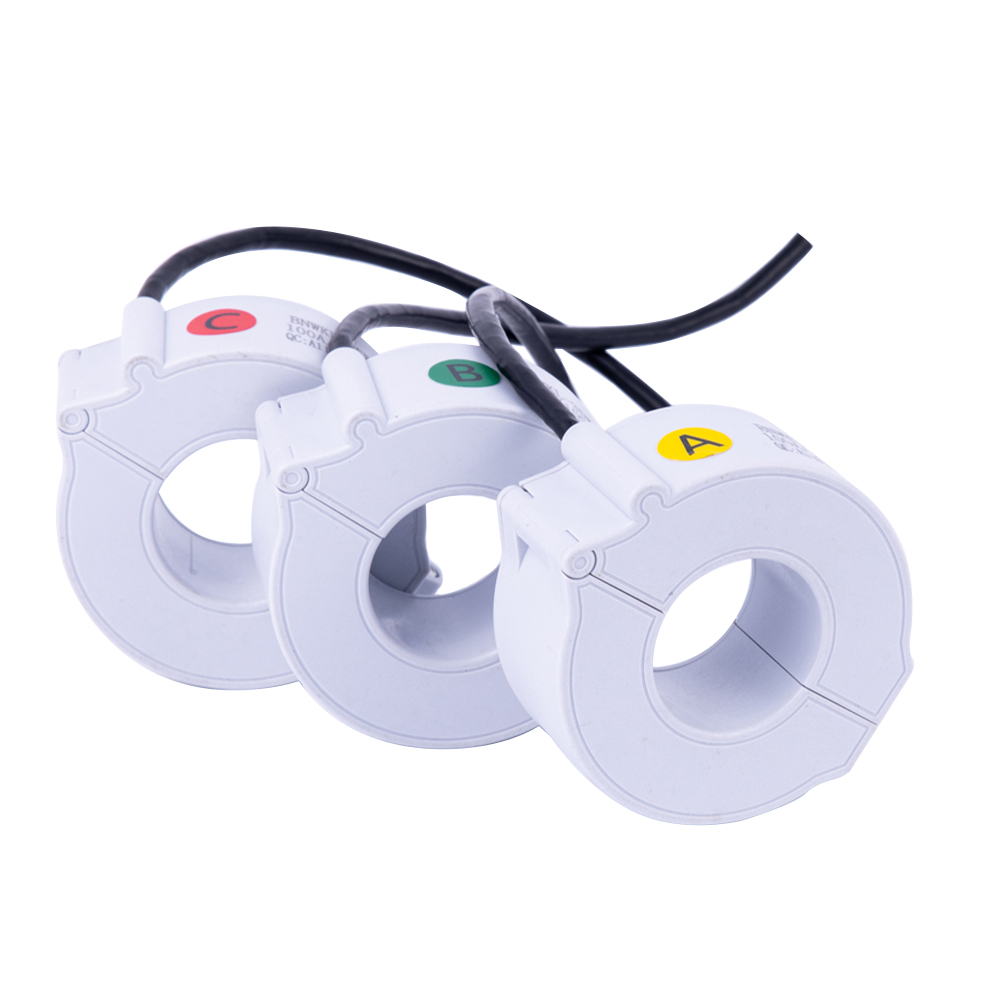

Ein Stromwandler (CT) ist ein Instrumententransformator zur Messung von Wechselstrom (AC). Es wandelt einen hohen Primärstrom in einen proportional niedrigeren Sekundärstrom um, wodurch die Messung mit Standardinstrumenten wie Messgeräten oder Relais einfacher und sicherer wird.
Der CT arbeitet nach dem Prinzip der elektromagnetischen Induktion. Die Primärwicklung führt den Laststrom und die Sekundärwicklung ist an Messgeräte oder Schutzrelais angeschlossen. Der im Kern erzeugte magnetische Wechselfluss induziert einen proportionalen Strom in der Sekundärwicklung.
Hohe Genauigkeit und Linearität
Geeignet für Hochstrommessungen (bis zu mehreren Tausend Ampere)
Erfordert externen Messkreis (Zähler oder Relais)
Passives Gerät – keine Stromversorgung erforderlich
Wird hauptsächlich zur Wechselstrommessung verwendet
Messung und Schutz von Stromversorgungssystemen
Energieüberwachung in Umspannwerken und Schaltanlagen
Motor- und Generatorschutz
Überstrom- und Erdschlusserkennung

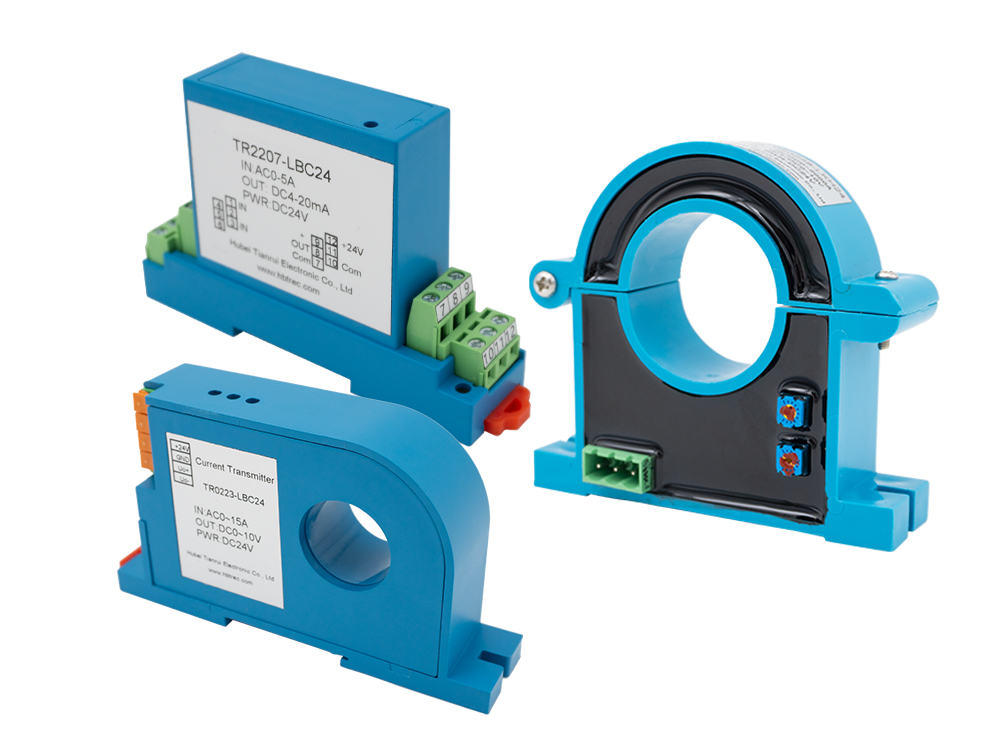

Ein Stromtransmitter, manchmal auch Stromwandler genannt , wandelt den gemessenen Strom in ein standardisiertes Ausgangssignal um, typischerweise 4–20 mA oder 0–5 V/0–10 V, das direkt von Steuerungssystemen, SPSen oder Datenerfassungsmodulen gelesen werden kann.
Funktionsprinzip
Ein Stromtransmitter enthält normalerweise einen Stromsensor (z. B. einen CT- oder Hall-Effekt-Sensor) in Kombination mit einer Signalaufbereitungselektronik.
Der interne Sensor erkennt den Primärstrom.
Das Signal wird dann in eine proportionale Spannung umgewandelt.
Der Signalaufbereitungsschaltkreis skaliert und wandelt es in einen standardisierten Analogausgang (z. B. 4–20 mA) um.
Einige Modelle bieten außerdem Isolierung, Linearisierung und digitale Kommunikation (Modbus/RS485).
Bietet standardmäßigen analogen oder digitalen Ausgang
Funktioniert sowohl mit Wechsel- als auch mit Gleichstrom (je nach Typ)
Erfordert eine externe Stromversorgung (normalerweise 12–24 VDC)
Kompakt und einfach in Steuerungssysteme integrierbar
Hohe elektrische Isolierung für Sicherheit
Energiemanagement- und Gebäudeautomationssysteme
Industrielle Prozesssteuerung und -überwachung
Erneuerbare Energiesysteme (Solar-, Wind-Wechselrichter)
Ladeinfrastruktur für Elektrofahrzeuge
Überwachung von Motorgeschwindigkeit und Drehmoment
| Funktion: | Stromtransformator (CT), | Stromtransmitter |
|---|---|---|
| Funktion | Reduziert hohen Strom zur Messung oder zum Schutz | Wandelt Strom in Standardsignal um (4–20 mA, 0–10 V) |
| Ausgabe | Sekundärstrom (1A oder 5A) | Analoges oder digitales Signal |
| Messtyp | Nur Wechselstrom | AC oder DC (je nach Typ) |
| Leistungsbedarf | Passiv (keine externe Stromversorgung) | Aktiv (erfordert Stromversorgung) |
| Signalverarbeitung | Keine Signalaufbereitung | Beinhaltet Signalaufbereitung und -isolierung |
| Integration | Anschluss an Amperemeter, Relais oder Schutzgerät | Anschluss an SPS, Steuerung oder Überwachungssystem |
| Genauigkeitsklasse | 0,1–1,0 typisch | 0,2–0,5 typisch |
| Anwendungsfall | Leistungsmessung und -schutz | Prozessüberwachung und -steuerung |
| Beispiele | Stromschienen-Stromwandler, geteilter Kern-Stromwandler, Ringkern-Stromwandler | DIN-Schienen-Stromtransmitter, Hall-Effekt-Transmitter |
Ein Stromtransmitter kann als verbesserte Form eines Stromwandlers betrachtet werden, da er intern häufig einen Stromwandler als Messelement verwendet. Allerdings verfügt der Sender über eine Elektronik, die das Signal für Automatisierungssysteme lesbar macht.
In vielen Installationen:
Der Stromwandler wird zum Leistungsschutz (z. B. in Schaltanlagen) eingesetzt.
Der Stromtransmitter wird zur Überwachung und Steuerung eingesetzt (z. B. in Gebäudeenergiesystemen oder Industrieschalttafeln).
Somit ergänzen sie sich innerhalb moderner elektrischer Messsysteme.
Verwenden Sie einen Stromwandler, wenn:
Bei herkömmlichen Messgeräten oder Relais müssen Sie lediglich den Strom herabsetzen.
Das System misst nur Wechselstrom.
Kosten und Einfachheit haben Priorität.
Verwenden Sie einen Stromsender, wenn:
Sie benötigen ein standardisiertes Signal für die SPS oder Fernüberwachung.
Es müssen sowohl Wechsel- als auch Gleichströme gemessen werden.
Isolation, Genauigkeit und Echtzeitkontrolle sind entscheidend.
Obwohl beide Geräte elektrischen Strom messen, unterscheiden sich ihre Aufgaben erheblich in Funktion und Anwendung.
Ein Stromwandler fungiert als Sensor und Isolator und wandelt große Ströme in messbare kleinere Ströme um, während ein Stromtransmitter als Signalschnittstelle dient und den gemessenen Strom in ein steuerungsfreundliches Signal umwandelt.
Zusammen bilden sie die Grundlage moderner elektrischer Mess-, Automatisierungs- und Energiemanagementsysteme und gewährleisten sowohl Sicherheit als auch Präzision.
