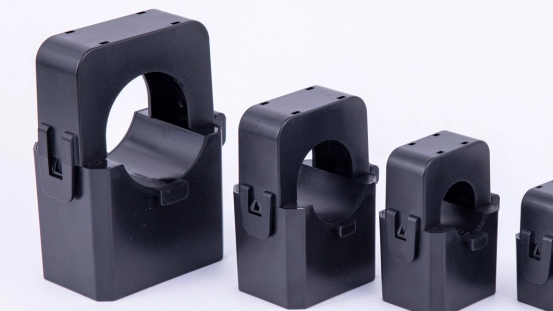

Was ist ein Stromwandler?

In der Elektroindustrie gelten Obwohl sie manchmal übersehen werden, ist ihre Rolle bei der Gewährleistung eines sicheren und zuverlässigen Betriebs von Energiesystemen unverzichtbar. Lassen Sie uns heute diese wesentliche Komponente und ihre Prinzipien, Typen und Anwendungen untersuchen. Stromwandler (CTs) oft als stille Wächter.

1. Grundkonzept und Funktionsprinzip von Stromwandlern

(1) Definition und Funktion

Ein Stromwandler (CT) ist ein elektrisches Gerät, das hohe Primärströme in proportional niedrige Ströme umwandelt. Seine Hauptfunktion besteht darin, kleine, messbare Ströme an Messgeräte, Relais und Schutzgeräte zu liefern und so eine genaue Überwachung, Messung und den Schutz von Energiesystemen zu ermöglichen.

Beispielsweise können in einem Hochspannungssystem Primärströme Tausende von Ampere erreichen. Eine direkte Messung ist unpraktisch und gefährlich. Durch den Einsatz eines Stromwandlers kann der große Strom in einen Standard-Sekundärstrom von 5 A oder 1 A umgewandelt werden, der für Messgeräte und Schutzgeräte sicher ist.

(2) Funktionsprinzip

Das Prinzip basiert auf elektromagnetischer Induktion. Wenn Primärstrom durch die Primärwicklung des Stromwandlers fließt, erzeugt er einen magnetischen Wechselfluss im Kern. Dieser Fluss induziert eine elektromotorische Kraft (EMF) in der Sekundärwicklung und erzeugt einen proportionalen Sekundärstrom.

Wenn ein Stromwandler ein Übersetzungsverhältnis von 1000:5 hat, entspricht ein Primärstrom von 1000 A einem Sekundärstrom von 5 A, der dann sicher gemessen oder überwacht werden kann.

2. Typen und Eigenschaften von Stromwandlern

(1) Auf Antrag

Mess-Stromwandler – Hohe Genauigkeit, werden zur Energiemessung und -messung verwendet. Zu den Genauigkeitsklassen gehören 0,1, 0,2, 0,5, 1,0 usw.

Schutz-Stromwandler – Entwickelt, um bei Fehlern zuverlässig zu funktionieren und Signale an Schutzrelais zu liefern. Sie verfügen über starke Sättigungseigenschaften, um hohe Kurzschlussströme zu bewältigen.

(2) Durch Installation

Durchgangsstromwandler – Sammelschienen oder Durchführungen verlaufen durch den Stromwandlerkern; einfache Struktur, weit verbreitet in Umspannwerken.

Stromwandler vom Pfostentyp – auf Isolatorpfosten installiert, kompakt und leicht; häufig in Hochspannungsgeräten für den Außenbereich.

Durchführungs-Stromwandler – eingebaut in Transformator- oder Leistungsschalterdurchführungen; hervorragende Isolierung und Zuverlässigkeit.

(3) Durch Isoliermedium

Trocken-CTs – Epoxidharz- oder Silikonisolierung; feuerfest, kompakt und für den Innenbereich geeignet.

In Öl getauchte Stromwandler – Isolieröl verwenden; ausgezeichnete Isolierung und Kühlung, erfordern jedoch Wartung.

SF6-gasisolierte Stromwandler – kompakt, leicht und zuverlässig, aber teurer und komplexer in der Herstellung.

3. Schlüsselparameter und Leistung

Übersetzungsverhältnis – Verhältnis von Primär- zu Sekundärstrom (z. B. 1000:5).

Genauigkeitsklasse – Definiert die Messgenauigkeit (0,1, 0,2, 0,5, 1,0 usw.).

Nennlast (VA) – Maximal zulässige Sekundärlast ohne Leistungsverlust.

Sättigungsfaktor – Fähigkeit, hohen Fehlerströmen ohne Verzerrung standzuhalten.

4. Installations- und Sicherheitsaspekte

Wählen Sie Installationspunkte basierend auf den Mess- oder Schutzanforderungen aus.

Wählen Sie die richtige Verbindungsmethode (einphasig, Stern oder Dreieck).

Lassen Sie die Sekundärseite niemals unter Spannung offen – dies kann zu gefährlichen Hochspannungen führen.

Vermeiden Sie sekundäre Überlastung, um Überhitzung oder Messfehler zu vermeiden.

5. Wartung und Inspektion

Routinekontrollen – Überprüfen Sie Gehäuse, Verkabelung und Isolationswiderstand.

Fehlerbehandlung – Beheben Sie sekundäre Unterbrechungen, Isolationsausfälle oder erhöhte Fehler sofort.

Vorbeugende Tests – Führen Sie regelmäßig Verhältnistests, Isolationsprüfungen und Sättigungsmessungen durch.

6. Anwendungsfallstudien

Energiemessung – Stromwandler reduzieren große Ströme für eine präzise Abrechnung in Umspannwerken.

Relaisschutz – Bereitstellung von Eingangssignalen an Relais bei Fehlern für eine schnelle Auslösung.

Industrielle Automatisierung – Wird in Motoren, Antrieben und variabler Frequenzsteuerung zum Überlast- und Kurzschlussschutz verwendet.

Zusammenfassung:

Stromwandler sind für den sicheren, genauen und zuverlässigen Betrieb von Energiesystemen unverzichtbar. Sie ermöglichen präzise Messungen, wirksamen Relaisschutz und Systemüberwachung.

Zukünftige Trends:

Intelligente CTs – Echtzeitüberwachung, Diagnose und Selbstkalibrierung.

Miniaturisierung – Kompakte Bauformen für moderne Schaltanlagen und Geräte.

Hohe Präzision – Verbesserte Genauigkeit bei der Energieabrechnung und erweiterte Steuerung.

Hohe Zuverlässigkeit – Längere Lebensdauer und bessere Leistung unter rauen Bedingungen.

CTs werden sich als intelligente, zuverlässige und effiziente Komponenten in modernen Smart Grids weiterentwickeln.
